BEDIENUNGSANLEITUNG
Heizkamineinsatz KALA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leda KALA

Inhaltszusammenfassung für Leda KALA

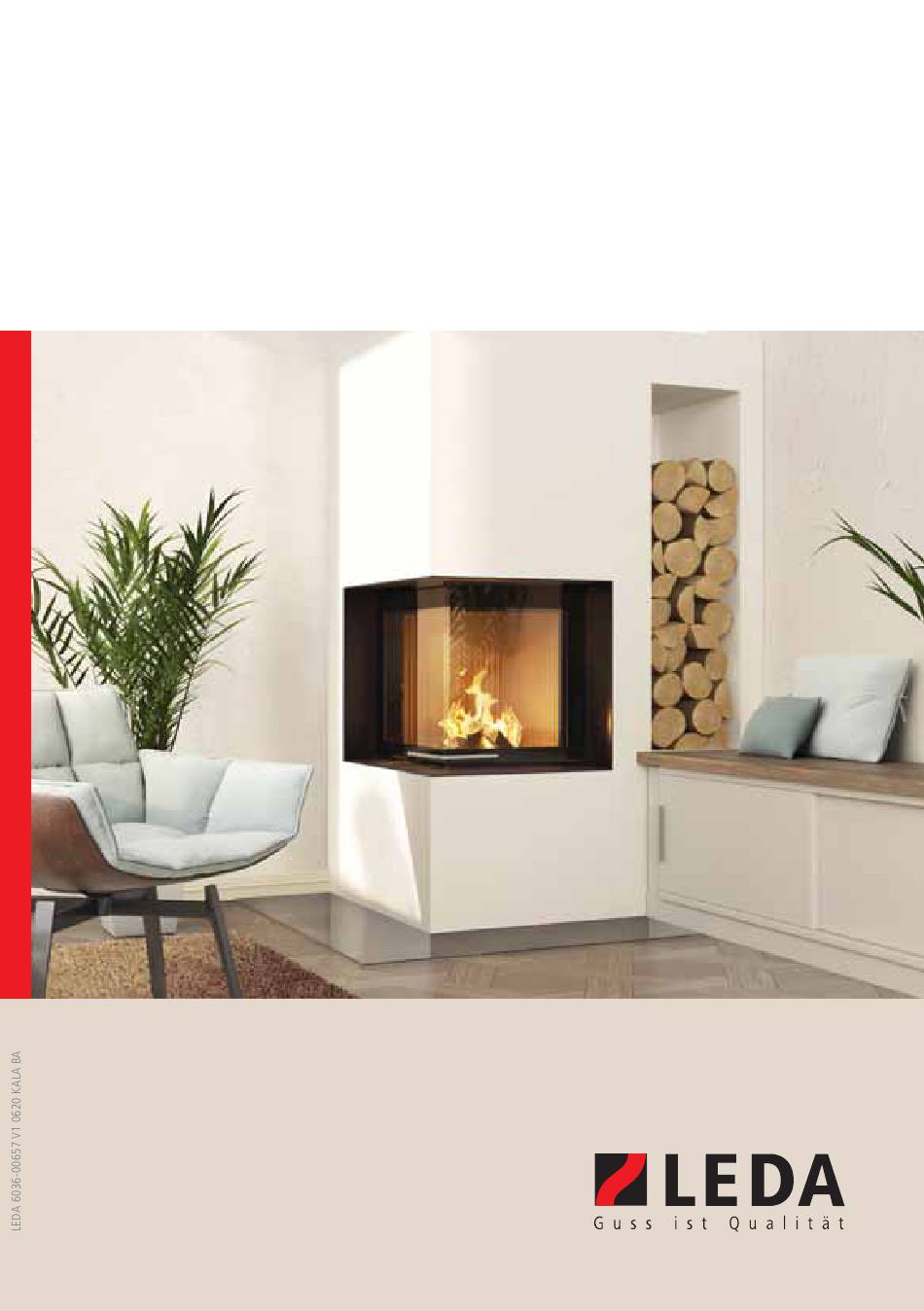

  • Seite 1 BEDIENUNGSANLEITUNG Heizkamineinsatz KALA...
  • Seite 2 KALA Bedienungsanleitung KALA Beschreibung Ident-Nr. Heizkamineinsatz KALA S mit schwenkbarer Feuertür KALA S ES 45 R, rechts Ecksichtgerät 1003-02136 KALA S ES 45 L, links Ecksichtgerät 1003-02135 Guss-Speicheraufsatz für KALA 1004-01133 Brennraumauskleidung schwarz lackiert KALA ES 45 1004-01067 gelb emailliert...
  • Seite 3 Inbetriebnahmeprotokoll für den Anlagenersteller LEDA Heizkamineinsatz KALA KALA ES 45 R KALA ES 45 L Front: Ausführung: mit Guss-Speicheraufsatz Feuerraumauskleidung: schwarz lackiert gelb emailliert mit LEDATRONIC 3 mit LEDATRONIC 3 (ohne Display) ohne LEDATRONIC (manuell) Einbaudatum Seriennummer (siehe Seite 44) Anlagenbetreiber Straße...
  • Seite 5 Inbetriebnahmeprotokoll für den Anlagenbetreiber (verbleibt in dieser Anleitung) LEDA Heizkamineinsatz KALA 55 KALA ES 45 R KALA ES 45 L Front: Ausführung: KALA ES 45 R KALA ES 45 L Feuerraumauskleidung: schwarz lackiert gelb emailliert mit LEDATRONIC 3 (LT3) ohne LEDATRONIC (manuell)

  • Seite 7: Inhaltsverzeichnis

    Heizbetrieb und Einstellungen Reinigung und Wartung Checkliste bei Störungen Hinweise zur Entsorgung bei Geräten mit LEDATRONIC ERSATZ- UND VERSCHLEISSTEILE Glasscheibe, Tür, Türgriff, Türdichtung LEDATRONIC Feuerraumauskleidung KALA TECHNISCHE DATEN GEWÄHRLEISTUNG UND GARANTIE LEISTUNGSERKLÄRUNGEN GERÄTESCHILD, CE-KENNZEICHNUNG NORMEN UND RICHTLINIEN ENERGIELABEL UND PRODUKTDATENBLATT...

  • Seite 9: Wesentliche Eigenschaften

    Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem KALA haben Sie sich für einen technisch und optisch modernen und ganz besonderen Heizkamin- einsatz für Ihren Heizkamin bzw. Warmluftofen oder Kachelofen entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung.
  • Seite 10 Ein Exemplar verbleibt in dieser Anleitung und hilft später bei auftretenden Fragen zu Ihrer Feuerstätte. Bei Nichtbeachtung der Aufstell- und Bedienungsanleitung erlischt die Gewährleistung. Jede bauliche Veränderung des KALA durch den Anlagenbetreiber ist unzulässig! Beachten und befolgen Sie bei der Errichtung der Feuerstätte, dem Anschließen des Heizkamineinsatzes und bei Betrieb die Angaben dieser Anleitung, sowie die separaten Anleitungen zur LEDATRONIC (Bedienungs- anleitung und Montageanleitung bei Geräten mit LEDATRONIC).

  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise 1.1 Brandschutz und Sicherheitsabstände Brandschutz und Sicherheitsabstände müssen unbedingt eingehalten werden! Schutz im Bereich vor der Feuerraumöffnung Der Fußboden vor und neben der Feuerraumöffnung der Feuerstätte muss aus nicht brennbarem Material bestehen oder eine nicht-brennbare Aufl age besitzen (Vorgabe gem.

  • Seite 12: Schutz Im Strahlungsbereich Der Sichtscheibe

    Sicherheitshinweise Schutz im Strahlungsbereich der Sichtscheibe Wegen der hohen Wärmestrahlung über die Sichtscheibe Ihres Heizkamineinsatzes ist in diesem Bereich ein ausreichender Sicherheitsabstand zu Bauteilen mit oder aus brennbaren Baustoffen oder Einbaumöbeln einzuhalten. In diesem Bereich dürfen sich keine 80 cm brennbaren Gegenstände befi...

  • Seite 13: Gefahren Durch Unverschlossene Feuertür

    Sicherheitshinweise 1.3 Gefahren durch unverschlossene Feuertür Die Feuertür muss während des Betriebs geschlossen sein! Während des Heizbetriebs muss die Feuertür geschlossen bleiben, um einen unnötig hohen oder sogar gefährlichen Austritt von Heizgas zu vermeiden. Durch den starken Entgasungsprozess beim Brennstoff Holz und einem schwachen Schornsteinförderdruck kann es beim Öffnen der Feuertür zum Austritt von Rauch und Heizgas kommen.
  • Seite 14 Verbrennungsluftversorgung und die Abgasabführung empfi ndlich stören. Für einen trotzdem sicheren Betrieb der Feuerstätte empfehlen wir unsere allgemein bauaufsichtlich zugelassene Sicherheitseinrichtung LEDA-Unterdruck-Controller LUC 2. Dieses Gerät überwacht ständig die vorhandenen Druckverhältnisse und würde bei Bedarf die Lüftungsanlage abschalten, bevor gefährlich viel Abgas in den Wohnraum austreten könnte.

  • Seite 15: Gefahren Durch Wärmestau In Der Feuerstätte

    Das Verbrennen von Abfällen oder ungeeigneten Brennstoffen ist nicht zulässig, umweltschädlich und gefährlich. Der KALA ist ausschließlich für den Brennstoff Scheitholz und Holzbriketts vorgesehen. Ausführliche Informationen zu den vorgesehenen Brennstoffen fi nden Sie im Abschnitt „3.1 Brennstoffe“ auf Seite 11.

  • Seite 16: Gefahren Durch Schließen Des Luftschiebers

    Bei Frost können sehr kalte Abgase an der Schornsteinmündung kondensieren und einfrieren. Dies gilt im Besonderen bei Abgasen von Gasfeuerstätten. Achten Sie bei der Inbetriebnahme des KALA daher darauf, dass die Schornsteinmündung frei ist und die Abgase ausreichend gut abziehen können.

  • Seite 17: Richtiges Verhalten Bei Einem Schornsteinbrand

    Sicherheitshinweise 1.9 Richtiges Verhalten bei einem Schornsteinbrand Befolgen Sie folgende Grundsätze für richtiges Verhalten im Falle eines Schornsteinbrands und prägen Sie sich die folgenden Punkte ein!  Schließen Sie die Verbrennungsluft!  Rufen Sie die Feuerwehr und den zuständigen Schornsteinfeger (bevollmächtigter Bezirksschorn- steinfeger)! ...

  • Seite 18: Erstinbetriebnahme

    Erstinbetriebnahme Erstinbetriebnahme Neu gemauerte Kachelöfen oder Kaminanlagen müssen vor dem Heizbetrieb austrocknen, da beim Aufbau viel Wasser verwendet wird. Dies erreicht man im Sommer, indem die Feuertür im kalten Zustand ganz geöffnet wird. Bei niedrigen Außentemperaturen muss der Kachelofen trocken geheizt werden. Ein neu errichteter Kachelofen darf auf keinen Fall zum Trocknen von Wohnräumen im Neubau genutzt werden.

  • Seite 19: Bedienung

    Verwenden Sie nur sauberes, unbehandeltes, natur-belassenes, gespaltenes und trockenes Brennholz oder Holzbriketts in den geeigneten Größen, Längen und Mengen. Der KALA ist für die Brennstoffe Scheitholz und Holzbriketts vorgesehen. Gemäß 1. Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (1.BImSchV, §3 Abs. 1, Nr.

  • Seite 20: Heizkamineinsatz

    Bedienung Entnehmen Sie bitte folgender Tabelle die jeweils korrekten Brennstoffmengen. Heizkamineinsatz KALA S ES 45 I. Betrieb mit Guss-Speicheraufsatz und direktem Anschluss an die Abgasanlage Brennstoff-Füllmenge, Scheitholz [kg] Brennstoffdurchsatz, Scheitholz [kg/h] Brennstoff-Füllmenge, Holzbriketts [kg] Brennstoffdurchsatz, Holzbriketts [kg/h] II. Betrieb mit keramischen Heizgaszügen (Speicherleistung) Brennstoff-Füllmenge, Scheitholz...

  • Seite 21: Unzulässige Brennstoffe

    Bedienung  trocken – also Holz mit einer maximalen Restfeuchte von 20% (bezogen auf das Trockengewicht). Feuchteres Holz brennt wesentlich schlechter und unsauberer. Zudem wird viel der im Brennstoff enthaltenen Heizenergie für das Trocknen und Verdunsten der Feuchtigkeit verbraucht und geht damit für die Verbrennung und das Heizen verloren.

  • Seite 22: Anzündhilfen

    Brennstoff und dessen Lagerort durch den Schornsteinfeger kontrolliert. Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden.

  • Seite 23: Funktionsprinzip Der Holzverbrennung

    3.2 Funktionsprinzip der Holzverbrennung Holzfeuerung - Nutzen bis zum letzten Funken Der KALA hat einen mit besonderen Guss-Platten ausgekleideten Feuerraum. Der Brennstoff wird auf einem geschlossenen Brennraumboden mit Schamottesteinen abgebrannt. Die gesamte Verbrennungsluft wird der Feuerstätte über das Luftventil im Geräteboden zugeführt und über Kanäle in den Brennraum verteilt.

  • Seite 24: Stufe 3 - Nachverbrennung

    Bedienung Stufe 3 - Nachverbrennung: In der Nachverbrennungszone sorgen hohe Temperaturen und die gute Durchmischung von brennfähigen Heizgasen mit Verbrennungsluft für einen wirtschaftlichen und damit gleichzeitig schadstoffarmen Ausbrand. Bitte beachten Sie für die Bedienung stets: Die Feuertür muss während des Betriebs geschlossen sein! Halten Sie auch bei nicht betriebenem Gerät Feuertür und den Verbrennungsluftschieber immer geschlossen! Verwenden Sie nur sauberes, unbehandeltes, natur-belassenes, gespaltenes und trockenes Brennholz...

  • Seite 25: Bedienelemente

    Bedienung 3.3 Bedienelemente Feuertür, Türverschluss, Türgriff Der Türgriff der Feuertür ist bei Betrieb immer geschlossen (der Türgriff steht parallel zur Sichtscheibe, siehe Abb. 3.1). Er besitzt einen Hakenverschluss, der durch Ziehen des Türgriffs geöffnet wird. Bei Betrieb der Feuerstätte wird der Türgriff sehr heiß.
  • Seite 26 Beim Anheizen kann die Verbrennungsluftöffnung über die normale Stellung hinaus erweitert werden. Hierzu besitzt das Luftventil eine besondere größere Öffnung. So kann Verbrennungsluft beim Anheizen leichter einströmen. Beim KALA wird für die Anheizstellung der Luftschieber ganz rechts über einen kleinen Anschlag hinaus bewegt. Abb. 3.4 Luftschieber rechts, bis Anschlag Abb.

  • Seite 27: Heizbetrieb Und Einstellungen

    Bedienung Bei Geräten mit LEDATRONIC übernimmt diese elektronische Verbrennungsluftregelung die korrekte Einstellung der Verbrennungsluftklappe. Bei Geräten mit LEDATRONIC ist daher kein manueller Lufthebel am Heizkamineinsatz vorhanden. Bei Geräten mit LEDATRONIC übernimmt diese Verbrennungsluftregelung die richtige Einstellung des Verbrennungsluft-Ventils automatisch für Sie. 3.4 Heizbetrieb und Einstellungen Vor dem Anheizen Auf dem Feuerraumboden befi...
  • Seite 28 Wird die Flamme in Richtung Feuerraum gezogen, sorgt der Schornstein für zumindest ein gewisses Maß an Unterdruck. In diesem Fall kann der Ofen angeheizt werden: Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden. Anheizen ...
  • Seite 29  legen Sie darauf die dünneren Streifen,  legen Sie 2 bis 3 kleine Stücke einer passenden Anzündhilfe (z.B. LEDA FeuerFit) zwischen die Streifen und entzünden Sie diese,  lassen Sie die Feuerraumtür ca. 3 bis 5 Minuten leicht geöffnet (angelehnt).

  • Seite 30: Nachlegen ("Fortheizen")

    Bedienung Nachlegen („Fortheizen“) Die Verbrennungsluft-Einstellung und - soweit vorhanden - die Anheizklappe sind noch komplett geöffnet. Legen Sie nicht zu frühzeitig nach, solange noch Flammen im Brennraum zu sehen sind.  Bereiten Sie die passende Brennstoffmenge vor,  schließen Sie die Verbrennungsluft – hierzu schieben Sie den Lufthebel ganz nach links - ggf.

  • Seite 31: Weiterheizen Und Leistungsregelung

    Bedienung Halten Sie bis zum nächsten Nachlegen die Feuertür geschlossen. Weiterheizen und Leistungsregelung Holz ist ein lang-fl ammiger, stark ausgasender Brennstoff, der zügig und unter ständiger Sauerstoffzufuhr abgebrannt werden muss. Der Abbrand darf nicht gedrosselt werden. Der Brennstoff Holz ist daher nur in sehr geringem Umfang über die Verbrennungsluftmenge regulierbar.

  • Seite 32: Betrieb Mit Keramischen Heizgaszügen

    Die aufgenommene Wärme wird nicht sofort an den Raum abgegeben, sondern zwischenge- speichert und dann mit verminderter Leistung, aber über einen längeren Zeitraum abgegeben. Deshalb empfehlen wir folgende Betriebsweise:  Heizen Sie den KALA an (siehe „Anheizen“ auf Seite 20).  Je nach Art der keramischen Heizgaszüge sollten bei leichten Heizgaszügen 1...
  • Seite 33 Bedienung Abbrandende Falls kein Brennstoff mehr nachgelegt werden soll und keine gelblich-weißen Flammen mehr sichtbar sind, kann die Verbrennungsluft komplett geschlossen werden, um ein unnötiges Durchströmen mit Verbrennungsluft und damit Auskühlen der Anlage zu vermeiden. Hierzu wird der Lufthebel ganz nach links. Wird die Verbrennungsluft rechtzeitig geschlossen, bleiben in der Regel Reste der letzten aufgelegten Holzmenge als Holzkohlestücke zurück.

  • Seite 34: Weiterheizen Nach Dem Abbrandende

    Bedienung Weiterheizen nach dem Abbrandende Bei erneutem Weiterheizen öffnen Sie die Verbren- nungsluft komplett bis in die Anheizstellung, indem Sie den Luftschieber ganz nach rechts schieben – über den Anschlag hinweg. Dadurch wird die Restglut intensiv mit Luft versorgt und zügig zum Glühen gebracht. Auf diese Grundglut kann wieder Brennstoff aufgelegt werden.

  • Seite 35: Reinigung Und Wartung

    Die Reinigung und Wartung kann nur bei einem kalten Gerät vorgenommen werden! Der KALA und die Heizgaszüge (wenn vorhanden) müssen mindestens einmal im Jahr oder bei Bedarf auch öfter gereinigt werden, um einen wirtschaftlichen und einwandfreien Betrieb zu gewährleisten. Keramische und metallische Heizgaszüge werden über die vorgesehenen Reinigungsöffnungen gereinigt.

  • Seite 36: Montagebohrung

    Bedienung Flugasche und möglicherweise anhaftende Rußschichten in der Nachverbrennungszone sollten bis zu den ersten Speichersteinen des Guss-Speicheraufsatzes bzw. bis in den Heizgasanschluss abgebürstet und 3 bis 4 Mal pro Jahr (bei Bedarf auch öfter) entfernt werden. Entnehmen des Brennraumbodens Um den Bereich der Luftvorwärmkammer, unterhalb des Brennraumbodens oder das Luftventil und die Lufthebelmechanik zu reinigen und zu warten, lassen sich der Bodenstein und das Bodenblech aus dem Gerät herausnehmen.

  • Seite 37: Reinigen Der Sichtscheibe

    Bedienung Reinigen der Sichtscheibe Ein Beschlagen der Scheibe lässt sich auf Dauer nicht vollständig vermeiden. Der KALA besitzt jedoch eine Scheibenspülung, die eine schnelle Verunreinigung der Glaskeramikscheibe verhindert. Beim Anheizen und bei Verwendung von feuchtem Holz, von zu großen Holzstücken oder bei ungenügenden Schornsteinbedingungen schlägt sich Kondensat aus den Brenngasen auf der Scheibe ab und Rußpartikel...

  • Seite 38: Checkliste Bei Störungen

    Bedienung 3.6 Checkliste bei Störungen Störung Ursache Abhilfe  Überprüfen; max. Restfeuchte 20% Das Feuer brennt Holz zu feucht schlecht  Nur den Brennstoff verwenden, der für Falscher Brennstoff, zu wenig oder oder zu viel Brennstoff das Gerät geeignet und zugelassen ist Sichtscheibe ver- (siehe „3.1 Brennstoffe“...
  • Seite 39 Bedienung Störung Ursache Abhilfe  Wohnungslüftungsanlage oder Dunstab- Das Feuer brennt Verbrennungsluft nicht ausrei- schlecht chend zugshaube überprüfen, ggf. Fenster oder öffnen, Sichtscheibe ver-  ggf. Ihren Fachbetrieb verständigen. schmutzt schnell  Probebetrieb durchführen und Schornsteinzug zu stark, insbes. beim Anheizen bereits zu stark: anliegenden Unterdruck messen, (max.
  • Seite 40 Bedienung Störung Ursache Abhilfe  Probebetrieb durchführen und Das Feuer brennt schnell Schornsteinzug zu stark: (max. oder zu schnell, 30 Pa am Abgasstutzen, für anliegenden Unterdruck messen, Sichtscheibe ver- einen optimalen Wirkungsgrad)  Volumenstromregler durch Fachbetrieb schmutzt schnell einstellen lassen, ...
  • Seite 41 Bedienung Störung Ursache Abhilfe  Probebetrieb durchführen und Rauchbelästigung Schornsteinzug zu schwach: (Mindestförderdruck: anliegenden Unterdruck messen, 12 Pa bzw. 15 Pa am Abgas-  Abgasanlage auf Dichtheit überprüfen, stutzen)  Lockfeuer im Schornstein entfachen,  offen stehende Türen anderer am Schornstein angeschlossener Geräte dicht schließen, ...

  • Seite 42: Hinweise Zur Entsorgung Bei Geräten Mit Ledatronic

    Bedienung 3.7 Hinweise zur Entsorgung bei Geräten mit LEDATRONIC Zum Schutz der Umwelt dürfen die Komponenten der LEDATRONIC nicht mit dem unsortierten Siedlungsabfall (Hausmüll) entsorgt werden. Diese Komponenten sind je nach örtlichen Gegebenheiten zu entsorgen. Diese Komponenten bestehen aus Werkstoffen, die von Recyclinghöfen wiederverwendet werden können.

  • Seite 43: Ersatz- Und Verschleissteile

    Glasscheibe KALA S ES 45 L oder KALA S ES 45 R 1005-04610 KALA - Ersatzteile zu Tür, Türgriff, Türdichtung Pos. Bezeichnung Ident-Nr. Türgriff, komplett KALA S ES 45 L oder KALA S ES 45 R 1005-04615 Türdichtungsset, für alle KALA ES 1005-04628 4.2 LEDATRONIC KALA - Ersatzteile für LEDATRONIC...

  • Seite 44: Feuerraumauskleidung Kala

    KALA 45, Guss-Auskleidung, schwarz lackiert, 1005-04624 KE2019-080 KALA 45, Guss-Auskleidung, gelb emailliert, 1005-04625 KE2019-080 KALA 45, Vermiculite-Platte 1005-04522 195 x 312 Bodenstein KALA ES 45 1005-04620 Abb. 4.1 Feuerraumauskleidung KALA ES 45, Gussteile Abb. 4.2 Feuerraumauskleidung KALA ES 45, Vermiculite...

  • Seite 45: Technische Daten

    Technische Daten Technische Daten Heizkamineinsatz Typ KALA KALA ES 45 Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13229 Energieeffi zienzklasse CO bezogen auf 13% O ≤ 1250 [mg/m Staub-Gehalt bezogen auf 13% O ≤ 40 [mg/m OGC bezogen auf 13% O ≤...

  • Seite 46: Heizkamineinsatz Typ Kala

    [kg] Brennstoffdurchsatz, Scheitholz [kg/h] Brennstoff-Füllmenge, Holzbriketts [kg] Brennstoffdurchsatz, Holzbriketts [kg/h] Betrieb mit LEDA Wärme-Speichersystem, LWS Daten für die Schornsteinbemessung bei LWS Set 1 und Set 1.1 Heizgastemperatur nach LWS Set 1/1.1 [°C] Mindestförderdruck für den Heizkamineinsatz und [Pa] LWS-Set 1/1.1 Maximalförderdruck...
  • Seite 47 Technische Daten Heizkamineinsatz Typ KALA KALA ES 45 Daten für die Schornsteinbemessung bei LWS Set 3 Heizgastemperatur nach LWS Set 3 [°C] Mindestförderdruck für den Heizkamineinsatz und [Pa] LWS-Set 3 Maximalförderdruck für den Heizkamineinsatz und [Pa] LWS-Set 3 Abgasmassenstrom [g/s] 12,4 III.
  • Seite 48 1) Für einen optimalen Wirkungsgrad sollte dieser Wert nicht überschritten werden. 7) Die angegebenen Werte für den Sicherheitsabstand im Strahlungsbereich der Sichtscheibe gelten für den Betrieb des KALA mit Guss-Speicheraufsatz und mit korrekt eingelegter Reduzierblende bzw. für den KALA bei Speicherleistung / mit Heizgaszügen bei...

  • Seite 49: Gewährleistung Und Garantie

    Sachmängel 24 Monate ab Gefahrübergang. Der durch den Betrieb bedingte Verschleiß ist kein anfänglicher Sachmangel und dementsprechend auch kein Gewährleistungsfall. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw.

  • Seite 50: Leistungserklärungen

    Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz und Holzbrikett Hersteller: LEDA Werk GmbH & Co. KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
  • Seite 51 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00657-01 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Spezifi kation KALA S ES 45 mit Guss-Speicheraufsatz EN 13229:2001/A2:2004/ Brandsicherheit Anforderungen erfüllt AC:2007 notwendige Wärmedämmung zum Boden: 0 mm Das notifi zierte Prüfl abor zur Seite:...

  • Seite 52: Geräteschild, Ce-Kennzeichnung

    Geräteschild, CE-Kennzeichnung Geräteschild, CE-Kennzeichnung Das Geräteschild (Typenschild) befi ndet sich im Bodenbereich unter dem Brennraum. Es ist über die Feuertür und den Brennraumboden erreichbar. Aus- und Einbau von Bodensteinen und Bodenblech Entnehmen Sie unbedingt Asche und sonstige Verbrennungsrückstände vor dem Entnehmen des Brennraumbodens - so vermeiden Sie, dass Asche und Holzkohlereste auf das Bodenluftventil fallen und die Mechanik unnötig verunreinigen.

  • Seite 53: Nummer Der Notifi Zierten Prüfstelle Und Nummer Der Produktnorm

    Kennnummer der notifi zierten Stelle: 1625 EN 13229:2001/A2:2004/AC:2007 6036-00657-01 Nummer der zugehörigen Leistungserklärung KALA S ES 45 L Serien-Nr: A- XXXXXX Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz oder Holzbrikett. individuelle Seriennummer des Geräts Wesentliche Merkmale...

  • Seite 54: Normen Und Richtlinien

    Normen und Richtlinien Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, nationale und europäische Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten (wie z.B. Kachelöfen) und Heizungs- systemen besonders zu beachten: TROL 2006:2017 Fachregeln des Ofen- und Luftheizungsbauerhandwerks Landesbauordnung des jeweiligen Bundeslandes FeuVO Feuerungsverordnungen der jeweiligen Bundesländer...

  • Seite 55: Energielabel Und Produktdatenblatt

    Energielabel und Produktdatenblatt 10. Energielabel und Produktdatenblatt KALA mit Guss-Speicheraufsatz Name des Lieferanten LEDA Werk GmbH & Co.KG Modellkennung des Lieferanten KALA S ES 45 L / KALA S ES 45 R Energieeffi zienzklasse des Modells Direkte Wärmeleistung [kW] Indirekte Wärmeleistung [kW] Energieeffi...
  • Seite 56 LEDA Werk GmbH & Co. KALA S ES 45 L / R ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 60 Ihr LEDA-Händler/-Handwerkspartner Fordern Sie weitere Infos an: Ask for more information: LEDA Werk GmbH & Co. KG Postfach 1160 D - 26761 Leer Tel. +49 491 6099 - 0 Fax - 290 www.leda.de info@www.leda.de...
