— 1004-00930, RUBIN K20.1, Rosteinrichtung — 1004-01064, RUBIN K21, Rosteinrichtung Guss-Feuertüreinlage — 1004-01038, Guss-Feuertüreinlage für RUBIN, mit kleiner Sichtscheibe im LEDA-Logo, als Ersatz für die Sichtscheibe der Feuertür Anbauleisten zur Verbreiterung oder Verlängerung der Frontplatte — 1004-00038, Anbauleiste 420 x 45 mm zur Verlängerung, Guss Endmaß 420 x 835 mm —...
Seite 7
— 1004-00780, Guss-Anschlussstutzen, Ausgang, für Ø 180mm, LEDA Traglager — 1004-00992, Traglager T1 für RUBIN K16, K17, massiver Stahlrahmen, schwarz lackiert, höhenverstellbar 10mm (von 150mm bis 250mm), große Stellfüße mit Gummi-Unterlage, 370mm x 420mm — 1004-00993, Traglager T2 für RUBIN K18, massiver Stahlrahmen, schwarz lackiert, höhenver- stellbar 10mm (von 150mm bis 250mm), große Stellfüße mit Gummi-Unterlage,...
Seite 8
Planungsdaten — 1004-00996, Traglagerverlängerung für Heizkästen oder LSB, zum Erweitern des LEDA Traglagers, massiver Stahlrahmen, schwarz lackiert, höhenverstellbar 10mm (von 150mm bis 250mm), 2 große Stellfüße mit Gummi-Unterlage, 370mm x 242mm LEDA Guss-Speicherblock, LSB — 1004-00988, LSB, Guss-Speicherblock, 1 Element, ca. 20kg, schwarz lackiert, zusätzliches, stapelbares Speicherelement für die Heizkammer von Kachelöfen oder...
Seite 11

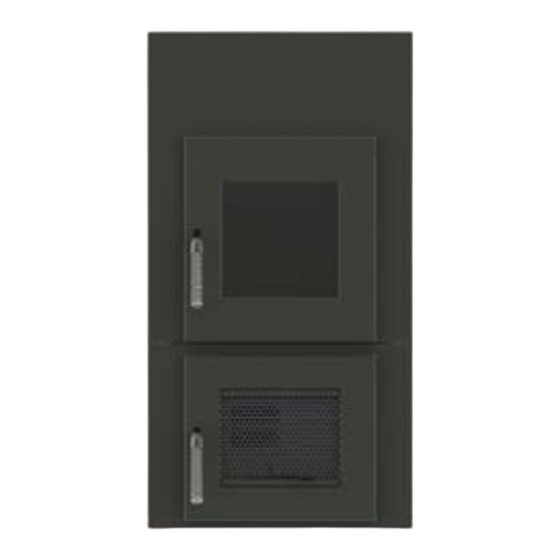

Planungsdaten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Ø 145 Ø 160 Ø 180 Daten für die Anlagen- und Schornsteinbemessung (bei Speicherleistung) Heizgastemperatur (am Heizgasstutzen) [°C] Abgasmassenstrom [g/s] 10,2 10,5 11,5...
Seite 12
Planungsdaten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Ø 145 Ø 160 Ø 180 Daten für die Schornsteinbemessung bei LWS Set 2 bzw. 2.1 Heizgastemperatur nach LWS Set 2/2.1 [°C] Mindestförderdruck für Heizeinsatz und LWS-...
Seite 13
Planungsdaten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Ø 145 Ø 160 Ø 180 Heizkammerabstände (bei Speicherleistung) zwischen RUBIN und Verkleidung/Wärmedäm- [cm] mung Hinweis: zu brennbaren Anbauwänden (zwischen Wärmedämmung vor der Anbauwand und RUBIN bzw.
Seite 14
Planungsdaten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Ø 145 Ø 160 Ø 180 IV. Verwendung bei besonderer Bauweise Verwendung als Heizeinsatz in einer Warmluftschwerkraftheizung Eignung, zusätzliche Vorgaben geeignet, Vorgaben gem.
Seite 15
Planungsdaten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Ø 145 Ø 160 Ø 180 Heizkammerabstände in einer Feuerstätte über zwei Geschosse Heizkammerabstände seitlich / hinten [cm] Dämmschichtdicken in der Heizkammer an Anbaufl ächen mit brennbaren Baustoffen in einer Feuer- stätte über zwei Geschosse, Angabe in cm Referenzdämmstoff (Stein- oder Schlackefasern gem.
Seite 16
Planungsdaten Heizeinsatz RUBIN K16 / K17 mit Heizgasstutzen Ø 145 Ø 180 Ø 145 Ø 180 Ø 180 Ø 180 Ø 145 Ø 160 Ø 180 V. Abmessungen, Massen und sonstiges 145, Anschlussstutzen Verbindungsstück bzw. Ø [mm] 160, Heizgasrohr Max. Holzscheitlänge [cm] Masse Heizeinsatz mit Ausmauerung ca.[kg]...
Planungsdaten 1.3 Berechnung der Heizlast (Wärmebedarf) Eine Feuerstätte mit dem LEDA Heizeinsatz RUBIN stellt nach 1. BImSchV eine Einzelraumfeuerungs- anlage dar, die vorrangig zur Beheizung eines Aufstellraums verwendet wird. Angrenzende Räume können zusätzlich mitbeheizt werden. Die Wärmeleistung der Einzelraumfeuerungsanlage muss sich dabei jedoch am Wärmebedarf des Aufstellraums (Heizlast) orientieren.
Seite 18
Planungsdaten Der Schornstein muss bei Betrieb der Feuerstätte in der Lage sein, den Mindestförderdruck aufzubauen. Bei zu niedrigem Arbeitsdruck ist ein bestimmungsgemäßer Betrieb der Feuerstätte nicht möglich. Der Arbeitsdruck des Schornsteins soll bei Betrieb der Feuerstätte den Maximalförderdruck nicht überschreiten.
Planungsdaten 1.5 Bestimmung des Gesamtförderdrucks Der notwendige Gesamtförderdruck der Feuerstätte ist die Summe aller Einzeldrücke. Alle jeweiligen Einzelwerte sind zu berücksichtigen. Der Gesamtförderdruck ist für jede Feuerstätte je nach Aufbau und je nach der Art der Heizgaszüge individuell zu bestimmen. RUBIN mit dem zugeh.
1) nach Diagrammverfahren TROL bestimmte Förderdrücke für Heizgaszug und Heizgasrohre sind im Abschnitt„1.2 Technische Daten“ auf Seite 5 angegeben. Zur Auslegung von keramischen Heizgaszügen, LWS, Berechnungen der Nennwärmeleistung bieten wir eine umfangreiche Broschüre zum Thema „Speicherfeuerstätten“ - (zu beziehen über LEDA Werk, Leer).
Maßnahmen zulässig, gemäß Feuerungsverordnung sind deshalb zusätzliche Sicherheitsmaß- nahmen vorzusehen. Zur Überwachung empfehlen wir als bauaufsichtlich zugelassene Sicherheitsein- richtung den LEDA-Unterdruck-Controller LUC. Verbrennungsluftversorgung aus dem Raum Der RUBIN bezieht seine Verbrennungsluft ausschließlich über die Heizeinsatzfront. Aus diesem Grund muss eine ungestörte Luftversorgung in den Aufstellraum, bzw.
Aufstellfl äche Wir empfehlen unsere massiven Stahl-Traglager - optionales Zubehör. Wir empfehlen die Verwendung des massiven Stahl-Traglagers LEDA TL1, 2, 3 oder 4 - verfügbar als optionales Zubehör (Ident-Nr. 1004-00992, 1004-00993, 1004-00994, bzw. 1004-00995). Das Traglager ist entsprechend einstellbar von 150mm bis 250mm.
2.2 Verbrennungsluft-Voreinstellung Leistungseinstellung Der RUBIN K16, K17 und K18 wurde jeweils mit einer kleineren und einer größeren Leistung geprüft. Zu dieser jeweiligen Leistung gehört die entsprechende Brennstoffaufgabe bzw. der entsprechende Brennstoff- durchsatz. Geprüft wurde der RUBIN K16, K17 und K18 bei kleinerer Leistung mit dem Heizgasstutzen Ø...
Aufstellung des RUBIN Brennstoff-Einstellung Die Brennstoff-Einstellung Holz/ Kohle wird in der Aschefachtür (untere Tür) vorgenommen. Hierzu kann der Brennstoffwähler nach rechts bzw. nach links gedreht werden. Liegt die fl ächige Seite des Brennstoffwählers links, ist die Luftzufuhr für den Brennstoff Scheitholz oder Holzbrikett eingestellt - in der Aschefachtür ist der Schriftzug „Holz“...
Aufstellung des RUBIN 2.3 Ausmauern des RUBIN Die Feuerraumauskleidung ist mit Mörtel einzusetzen! Beim Einbringen der Ausmauerung sind folgende Hinweise zu beachten: Das Ausmauern erfolgt „von oben“, über die demontierte Deckplatte. Es ist ein keramisch bindender Schamottemörtel mit möglichst feiner Körnung zu verwenden. Andere Mörtel mit entsprechenden chemischen und physikalischen Eigenschaften sind ebenfalls verwendbar - z.B.
Aufstellung des RUBIN RUBIN K16 und K17 - Feuerraumauskleidung Pos. Bezeichnung Ident-Nr. K17-01 Bodenstein 1005-03461 K17-02 Seitenstein, unten - pro Gerät werden 2 Stück benötigt 1004-03462 K17-05 Seitenstein, oben links 1005-03464 K17-04 Seitenstein, oben rechts 1005-03463 K17-06 Vorderstein für K16/17/19...
Seite 28
Aufstellung des RUBIN K17-02 K17-05 Abb. 2.7 Seitenstein, unten rechts, K17-02 Abb. 2.8 Seitenstein, oben links, K17-05 rechten Seitenstein unten, K17-02, entsprechend wässern, mit Mörtel versorgen, einsetzen, anreiben und dabei ganz nach vorne schieben, linken Seitenstein oben, K17-05, entsprechend wässern, mit Mörtel versorgen, einsetzen, ...
Seite 29
Aufstellung des RUBIN K17-08 K17-09 Abb. 2.11 Deckenstein, hinten, K17-08 Abb. 2.12 Umlenkstein K17-09 Deckenstein, hinten, K17-08 entsprechend wässern, auf die Guss-Luftführungsplatte stellen und bis zur Oberkante der Korpus-Rückwand mit Mörtel versetzen der umlaufende Guss-Steg muss frei bleiben, Umlenkstein K17-09 lose, ohne Mörtel auf die Stege der oberen Seitensteine aufl...
Seite 30
Aufstellung des RUBIN K17-07 K17-07 Abb. 2.14 Deckenstein, seitlich, K17-07 oben links Abb. 2.15 Deckenstein, seitlich K17-07 oben rechts Deckenstein, seitlich, K17-07 entsprechend wässern und lose, ohne Mörtel oben links aufsetzen, zweiten Deckenstein, seitlich, K17-07 entsprechend wässern und lose, ohne Mörtel oben links aufsetzen, ...
Seite 31
Aufstellung des RUBIN Abb. 2.17 montierte Deckplatte bzw. Gusskuppel Abb. 2.18 montierter Heizgasstutzen Guss-Deckplatte bzw. Gusskuppel des Heizeinsatzes wieder aufsetzen, Dichtung in der umlaufenden Nut der Deckplatte kontrollieren, auf korrekten Sitz der Deckplatte auf den Seitenwänden und der Rückwand achten, ...
Seite 33
Aufstellung des RUBIN RUBIN K18 - Feuerraumauskleidung Pos. Bezeichnung Ident-Nr. K18-01 Bodenstein 1005-01824 K18-02 Seitenstein, unten - pro Gerät werden 2 Stück benötigt 1005-01825 K18-05 Seitenstein, oben links 1005-01828 K18-04 Seitenstein, oben rechts 1005-01827 K18-06 Vorderstein 1005-01375 K18-07 Deckenstein, seitlich - pro Gerät werden 2 Stück benötigt 1005-01376 K18-03 Hinterstein - pro Gerät werden 2 Stück benötigt...
Seite 34
Aufstellung des RUBIN K18-02 K18-03 Abb. 2.22 Seitenstein, unten rechts, K18-02 Abb. 2.23 Hinterstein, K18-03, unten rechten Seitenstein unten, K18-02, entsprechend wässern, mit Mörtel versorgen, einsetzen, anreiben und dabei ganz nach vorne schieben, unteren Hinterstein, K18-03 entsprechend wässern, mit Mörtel versorgen, einsetzen, nach vorne bis an die Seitensteine anliegen lassen, ...
Seite 35
Aufstellung des RUBIN K18-03 K18-04 Abb. 2.25 Seitenstein, oben rechts, K18-04 Abb. 2.26 Hinterstein, K18-03, oben rechten Seitenstein oben, K18-04, entsprechend wässern, mit Mörtel versorgen, einsetzen, anreiben ggf. den passenden Abstand zwischen den Seitensteinen mit dem Umlenkstein K18-09 prüfen. ...
Seite 36
Aufstellung des RUBIN K18-08 K18-06 Abb. 2.28 Deckenstein, hinten, K18-08 Abb. 2.29 Vorderstein K18-06 Deckenstein, hinten, K18-08 entsprechend wässern, auf die Guss-Luftführungsplatte stellen und bis zur Oberkante der Korpus-Rückwand mit Mörtel versetzen der umlaufende Guss-Steg muss frei bleiben, Vorderstein K18-06 entsprechend wässern, mit Mörtel versetzen und Stein mit der unten befi...
Seite 37
Aufstellung des RUBIN K18-07 K18-10 Abb. 2.31 Deckenstein, seitlich K18-07 oben rechts Abb. 2.32 Prallstein K18-10. zweiten Deckenstein, seitlich, K18-07 entsprechend wässern und lose, ohne Mörtel oben links aufsetzen, beide seitlichen Deckensteine jeweils bis zur Oberkante der Korpus-Seitenwand mit Mörtel versetzen der umlaufende Guss-Steg muss frei bleiben, ...
Seite 38
Aufstellung des RUBIN Abb. 2.33 montierte Deckplatte bzw. Gusskuppel Abb. 2.34 montierter Heizgasstutzen Guss-Deckplatte bzw. Gusskuppel des Heizeinsatzes wieder aufsetzen, Dichtung in der umlaufenden Nut der Deckplatte kontrollieren, auf korrekten Sitz der Deckplatte auf den Seitenwänden und der Rückwand achten, ...
Seite 40
Aufstellung des RUBIN RUBIN K19 - Feuerraumauskleidung Pos. Bezeichnung Ident-Nr. K19-01V Bodenstein vorne, 1005-03651 K19-01H Bodenstein hinten, 1005-03652 K19-02V Seitenstein, unten-vorne - pro Gerät werden 2 Stück benötigt, 1005-03653 K19-02H Seitenstein, unten-hinten - pro Gerät werden 2 Stück benötigt, 1005-03654 K19-04V Seitenstein, rechts-oben-vorne, 1005-03655...
Seite 41
Aufstellung des RUBIN Einsetzen der Feuerraumauskleidung Beide linken Seitensteine unten, K19-02V und K19-02H, entsprechend wässern, mit Mörtel versorgen, einsetzen, anreiben und dabei vermitteln, K19-02V K19-02H das Anschlussprofi l zwischen beiden Steinen nicht mit Mörtel versorgen bzw. dort Mörtel entfernen jeweils bei allen vermörtelten Steinen nach dem Einsetzen den überschüssigen Mörtel entfernen,...
Seite 42
Aufstellung des RUBIN K19-05V K19-05H K19-04H K19-04V Abb. 2.39 Seitensteine, oben links, K19-05V und K19-05H Abb. 2.40 Seitensteine, oben rechts, K19-04V und K19-04H beide linken Seitenstein oben, K19-05V und K19-05H, entsprechend wässern, mit Mörtel versorgen, einsetzen, anreiben und dabei vermitteln, das Anschlussprofi...
Seite 43
Aufstellung des RUBIN K19-09 K17-06 K19-09 Abb. 2.42 Umlensteine, K19-09 Abb. 2.43 Vorderstein K17-06 beide Teile des Umlenksteins K19-09 lose, ohne Mörtel auf die Stege der oberen Seitensteine aufl egen und ganz nach hinten schieben, nochmal auf korrekten Sitz der Seitensteine prüfen, Aufl agestege an den Seitensteinen für den Umlenkstein kontrollieren und ggf.
Seite 44
Aufstellung des RUBIN K19-07B K19-07A K19-10 Abb. 2.45 Deckensteine, seitlich, K19-07A und K19-07B Abb. 2.46 Prallstein K19-10. beide rechten Deckensteine, seitlich, K19-07A und K19-07B, entsprechend wässern und lose, ohne Mörtel oben aufsetzen, Seitenstein K19-07A rechts vorne und K19-07B rechts hinten, ...
Seite 45
Aufstellung des RUBIN Abb. 2.47 montierte Deckplatte bzw. Gusskuppel Abb. 2.48 montierter Heizgasstutzen Guss-Deckplatte bzw. Gusskuppel des Heizeinsatzes wieder aufsetzen, Dichtung in der umlaufenden Nut der Deckplatte kontrollieren, auf korrekten Sitz der Deckplatte auf den Seitenwänden und der Rückwand achten, ...
Seite 47
Aufstellung des RUBIN RUBIN K20 - Feuerraumauskleidung Pos. Bezeichnung Ident-Nr. K20-01 Bodenstein, 1005-04078 K18-02 Seitenstein, unten - pro Gerät werden 2 Stück benötigt, 1005-01825 K18-04 Seitenstein, oben-rechts, 1005-01827 K18-05 Seitenstein, oben-links, 1005-01828 K20-06 Vorderstein K20 und K21 1005-04079 K18-07 Deckenstein, seitlich - pro Gerät werden 2 Stück benötigt, 1005-01376 K17-08 Deckenstein, hinten, für K16/17/19/20/21...
Seite 48
Aufstellung des RUBIN Linken Seitenstein unten, K18-02, entsprechend wässern, mit etwas Mörtel versorgen, einsetzen, dabei ganz nach vorne schieben und von oben mit Mörtel versorgen, K18-02 jeweils bei allen vermörtelten Steinen nach dem Einsetzen den überschüssigen Mörtel entfernen, insbesondere den Mörtel auf Stell- und Stoßfl...
Seite 49
Aufstellung des RUBIN linken Seitenstein oben, K18-05, entsprechend wässern, einsetzen und mit Mörtel versorgen, rechten Seitenstein oben, K18-04, entsprechend wässern, einsetzen und mit Mörtel versorgen, K18-04 K18-05 Abb. 2.54 Seitenstein, oben rechts, K18-04 Abb. 2.55 Seitenstein, oben links, K18-05 Nach bzw.
Seite 50
Aufstellung des RUBIN Deckenstein, hinten, K17-08 entsprechend wässern, auf die Guss-Luftführungsplatte stellen und bis zur Oberkante der Korpus-Rückwand mit Mörtel versorgen der umlaufende Guss-Steg muss frei bleiben, K17-08 K20-09 K20-09 Abb. 2.57 Deckenstein, hinten, K17-08 Abb. 2.58 Umlenksteine K20-09 ...
Seite 51
Aufstellung des RUBIN K18-07 K18-07 Abb. 2.60 Deckenstein, seitlich, K18-07 oben links Abb. 2.61 Deckenstein, seitlich K18-07 oben rechts Deckenstein, seitlich, K18-07 entsprechend wässern und lose, ohne Mörtel oben links aufsetzen, zweiten Deckenstein, seitlich, K18-07 entsprechend wässern und lose, ohne Mörtel oben links aufsetzen, ...
Seite 52
Aufstellung des RUBIN Abb. 2.63 montierte Deckplatte bzw. Gusskuppel Abb. 2.64 montierter Heizgasstutzen Guss-Deckplatte bzw. Gusskuppel des Heizeinsatzes wieder aufsetzen, Dichtung in der umlaufenden Nut der Deckplatte kontrollieren, auf korrekten Sitz der Deckplatte auf den Seitenwänden und der Rückwand achten, ...
Seite 54
Aufstellung des RUBIN RUBIN K21 - Feuerraumauskleidung Pos. Bezeichnung Ident-Nr. K21-01 Bodenstein 1005-04480 K21-02V Seitenstein, unten-vorne - pro Gerät werden 2 Stück benötigt 1005-04481 K21-02H Seitenstein, unten-hinten - pro Gerät werden 2 Stück benötigt 1005-04482 K21-04V Seitenstein, rechts-oben-vorne 1005-04483 K21-04H Seitenstein, rechts-oben-hinten 1005-04484 K21-05V...
Seite 55
Aufstellung des RUBIN jeweils nach dem Einsetzen eines Steins ggf. mit Mörtel nacharbeiten, dass der K21-02H Zwischenraum zwischen Stein und Einsatz- korpus vollkommen gefüllt ist und keine Hohlräume verbleiben. Abb. 2.68 Seitenstein, unten-hinten, K21-02H beide rechten Seitensteine unten, K21-02V und K21-02H, entsprechend wässern, mit Mörtel versorgen, einsetzen, anreiben und dabei ganz nach vorne schieben, K21-02V K21-02H...
Seite 56
Aufstellung des RUBIN beide rechten Seitensteine oben, K21-04V und K21-04H, entsprechend wässern, mit Mörtel versorgen, einsetzen, anreiben und auf passende Flucht mit den unteren Seitensteinen achten, K21-04V K21-04H Abb. 2.71 Seitenstein, rechts-oben-vorne, K21-04V Abb. 2.72 Seitenstein, rechts-oben-hinten, K21-04H beide linken Seitensteine oben, K21-05V und K21-05H, entsprechend wässern, mit Mörtel K21-05V...
Seite 57
Aufstellung des RUBIN K21-05H K21-09 Abb. 2.74 Seitenstein, links-oben-hinten, K21-05H Abb. 2.75 Überprüfen der Seitensteine mit einem oder beiden Umlenksteinen K21-09 Deckenstein, hinten K17-08 entsprechend wässern, mit Mörtel versorgen und oberhalb der Luftführungsplatte (Guss-Rückwand) K17-08 anreiben, bis zur Oberkante der Einsatz-Rückwand mit Mörtel ausfüllen, K21-09 Abb.
Seite 58
Aufstellung des RUBIN Vorderstein K20-06 entsprechend wässern, mit Mörtel versetzen und Stein mit der unten befi ndlichen Nut auf den Feuertürrahmen aufsetzen, K20-06 Deckensteine, seitlich, K21-07 entsprechend Abb. 2.78 Vorderstein K20-06 wässern und lose, ohne Mörtel oben links und rechts aufsetzen, K21-07 K21-07...
Seite 59
Aufstellung des RUBIN Umlenkstein und ggf. Aufl agestege an den Seitensteinen für den Umlenkstein kontrol- lieren und ggf. Mörtelreste entfernen, K21-10 Umlenkstein muss lose, eingelegt und ganz nach hinten geschoben sein, Prallstein bzw. Decken- oder Kuppelstein K21-10 lose aufsetzen - Stein dabei zuerst vorne unter den Gussteg an der Frontplatte schieben - Prallstein dabei vorne tiefer halten, und auf den seitlichen Deckensteine ablegen.
Seite 60
Aufstellung des RUBIN Bodenstein K21-01 in den Brennraum einlegen - über die Feuertür, Bodenstein erst nach dem Einbringen / Einmörteln der Feuerraumauskleidung einlegen, vorher Bodenbereich, Aufl agefl ächen, Aschekasten-Fach reinigen, Mörtelreste K21-01 entfernen und ggf. trocknen. Abb. 2.84 Bodenstein, K21-01...
Aufstellung des RUBIN 2.9 Wechsel der Türanschläge Feuertür und Aschefachtür können von Rechtsanschlag (Auslieferungszustand) auf Linksanschlag umgebaut werden. Umbauen der Feuertür Türscharniere der Feuertür direkt an der Frontplatte lösen - Innensechskant, 4mm - Schrauben unbedingt wieder in die Frontplatte schrauben, Feuertür abnehmen und mit der Rückseite nach oben auf eine geeignete Unterlage legen,...
Seite 62
Aufstellung des RUBIN die Feuertür um 180° drehen und die lose in der Feuertür eingelegte Dichtschnur entnehmen, Abb. 2.88 Scheibendichtung entnehmen - 3-seitige Dichtschnur Abb. 2.89 Scheibendichtung wieder einlegen, seitlich und unten Scheibendichtung wieder einlegen - die Dichtung muss seitlich und unten in der Dichtungsnut liegen, die Dichtung etwas andrücken, Glasscheibe wieder einlegen, Gussglashalter wieder aufl...
Seite 63
Aufstellung des RUBIN Abb. 2.91 Lagerschraube des Türgriffs lösen Abb. 2.92 Blechanschlaglasche für den Türgriff Lagerschraube des Türgriffs lösen und entnehmen - Innensechskant, 5mm - dabei die Feder auf der Lagerschraube ebenfalls mit der Schraube herausnehmen, Blechanschlaglasche lösen (unten) und oben wieder anschrauben, Türgriff wieder passend einsetzen und mit Lagerschraube mit Feder wieder befestigen, Verschlussklammer an der Frontplatte an der...
Seite 64
Aufstellung des RUBIN Befestigungsschraube an der alten Position unbedingt wieder einschrauben - die Bohrung muss verschlossen sein, Abb. 2.94 Umbauen des Türverschlusses auf die rechte Position Abb. 2.95 Umbauen des Tür-Endanschlags auf die linke Position Schrauben für die Türscharniere aus der Frontplatte herausschrauben - die beiden Schrauben auf der gegenüberliegenden...
Aufstellung des RUBIN umgebaute Feuertür wieder an der Frontplatte anschrauben - die Feuertür dabei entsprechend ausrichten, Feuertür und Türverschluss auf passenden Sitz und Funktion prüfen und Tür-Endanschlag einstellen - dieser kann seitlich verschoben werden - den Endanschlag so einstellen, dass die Tür beim Öffnen nicht an der Frontplatte anschlagen kann.
Seite 66
Aufstellung des RUBIN Lagerschraube des Türgriffs lösen und entnehmen - Innensechskant, 5mm - dabei die Feder auf der Lagerschraube ebenfalls mit der Schraube herausnehmen, Blechanschlaglasche oben lösen und unten wieder anschrauben, Türgriff wieder passend einsetzen und mit Lagerschraube mit Feder wieder befestigen, Gussplatte/Luftreglereinheit komplett um 180°...
Seite 67
Aufstellung des RUBIN Abb. 2.102 Umbauen des Türverschlusses von der linken Position Abb. 2.103 Umbauen des Türverschlusses auf die rechte Position Verschlussklammer an der Frontplatte an der bisherigen Position lösen - Innensechskant, 4mm und auf der anderen Seite der Feuerraumöffnung wieder anschrauben, die Befestigungsschraube an der alten Position unbedingt wieder einschrauben - die Bohrung muss verschlossen sein, Schrauben für die Türscharniere aus der Frontplatte herausschrauben - die beiden Schrauben...
Aufstellung des RUBIN 2.10 Rosteinrichtung Für den Betrieb mit Braunkohlebrikett steht für jede Variante eine entsprechende Rosteinrichtung als optionales Zubehör zur Verfügung, bestehend aus: Liegerost, Drehrost, Rüttelstange. Abb. 2.104 Rosteinrichtung mit Drehrost, beiden Liegerosten Montage der Rosteinrichtung und Rüttelstange Die Montage der Rüttelstange der Rosteinrichtung erfolgt immer auf der Seite des Türgriffs, abhängig vom Türanschlag rechts oder links.
Seite 69
Aufstellung des RUBIN Rüttelstange durch die Öffnung einführen, Aschekasten entnehmen, Drehrost fast stehend in der Mitte auf das Rostlager stellen - die Öse für die Rüttelstange zeigt dabei nach unten, Rüttelstange in die Öse des Drehrosts einführen bzw.
Aufstellung des RUBIN Rostaufl agen der Gerätevarianten Abb. 2.109 Rostaufl age K16 / K17 Abb. 2.110 komplette Rosteinrichtung K16 / K17 Abb. 2.111 Rostaufl age K18 Abb. 2.112 komplette Rosteinrichtung K18...
Seite 71
Aufstellung des RUBIN Abb. 2.113 Rostaufl age K19 Abb. 2.114 komplette Rosteinrichtung K19 Abb. 2.115 Rostaufl age K20 und K21 (ähnlich) Abb. 2.116 Rostaufl age K20 und K21 (ähnlich)
Aufstellung des RUBIN 2.11 Türfeder Die Montage der Türfeder ist optional. Die Geräte der Serie RUBIN sind ohne Türfeder geprüft und auch ohne Türfeder für die Mehrfachbelegung geeignet. Türfeder der Feuertür Die Türfeder inkl. Befestigungsmaterial ist als optionales Zubehör erhältlich. Falls gewünscht, kann eine Türfeder an der Feuertür montiert werden.
Seite 73
Aufstellung des RUBIN Türfeder zuerst an der Frontplatte unterhalb des oberen Türscharniers befestigen - mit Halteplättchen und Zylinderkopfschraube - Innensechskant, 4mm, in die untere Öse der Türfeder eine Zylinderkopfschraube mit Unterlegscheibe stecken und mit einem geraden Innensechskantschlüssel in Richtung die Feuertür drücken und anschrauben - damit wird die Türfeder gespannt.
Aufstellung des RUBIN 2.12 Gus-Feuertüreinlage Die Guss-Feuertüreinlage ist als optionales Zubehör erhältlich. Falls gewünscht, kann die Sichtscheibe der Feuertür durch eine Guss-Feuertüreinlage ersetzt weden. Einbauen der Feuertüreinlage Befestigungsschrauben des Glashalters lösen, die Glasscheibe entnehmen, die Guss-Feuertüreinlage einlegen anstelle der Glasscheibe und den Glashalter wieder montieren Abb.
Einbau und Anschluss des RUBIN Einbau und Anschluss des RUBIN Erforderlicher Brandschutz, Schutz vor zu hohen Temperaturen, Standsicherheit und ausreichende Verbrennungsluftversorgung, sichere Abgasabführung sind beim Aufbau der Feuerstätte in jedem Falle zu berücksichtigen und sicher zu stellen! 3.1 Brandschutz, Wärmeschutz und Sicherheitsabstände ...
Seite 76
Einbau und Anschluss des RUBIN Beim Einbau der Feuerstätte an Anbaufl ächen mit oder aus brennbaren Baustoffen müssen die in den technischen Daten (siehe „1.2 Technische Daten“ auf Seite 5 und „Brandschutzmaßnahmen nach TROL 2006:2017-01“ auf Seite 76) im jeweiligen Abschnitt „Brandschutz“ vorgegebenen Maßnahmen eingehalten sein, dies sind: ...
Einbau und Anschluss des RUBIN Schutz der Anbaufl ächen des Gebäudes Heizkammerdecke Blechverkleidung Mineralischer Baustoff Heizgasrohr/ Verbindungsstück Dämmung für das Min. 50 cm Verbindungsstück Heizkammer Wärmedämmung mit Referenzdämmstoff Vormauerung zu schützende Anbaufl äche Betonplatte zur Lastverteilung Boden-Vorgelege Umlufteintritt Heizeinsatz Zuluftaustritt Verkleidung, aktive Oberfl...
Einbau und Anschluss des RUBIN Schutz von Gebäudeteilen mit oder aus brennbaren Baustoffen Zu brennbaren Bauteilen usw. müssen mindestens folgende Sicherheitsabstände eingehalten werden. Bodenvorlage vor der Feuerraumöffnung 30cm 30cm Der Fußboden vor und neben der Feuerraum- öffnung der Feuerstätte muss aus nicht 50cm brennbarem Material bestehen oder eine nicht-brennbare Aufl...
Einbau und Anschluss des RUBIN 3.2 Brand- und Wärmeschutzmaßnahmen Anbaufl ächen (Wände, Decke und Boden) sind grundsätzlich zu dämmen (Wärmeschutz). Anbaufl ächen mit oder aus brennbaren Bestandteilen müssen entsprechend geschützt, bzw. gedämmt und ggf. vorgemauert werden (Brandschutz). Die Verwendung von Ersatzdämmstoffen (mit bauordnungsrechtlichem Verwendbarkeitsnachweis) anstelle von Wärmedämmung mit Referenzdämmstoff und Vormauerung ist möglich (siehe TROL 2006:2017).
Seite 80
Einbau und Anschluss des RUBIN Brandschutzmaßnahmen nach TROL 2006:2017-01 Einbausituation Schutzmaßnahme aktive mind. Dämmung Vormauerung Hinterlüftung Anbaufl ächen ohne brennbare Baustoffe ab 10cm WDS 2 Dicke mit rückseitigen Einbaumöbeln aus brennbaren Baustoffen ohne belüfteten Abstand, Referenzdämmstoff direkter Anbau an nicht brennbare Gebäudedecken, nicht notwendig nicht notwendig mind.
Einbau und Anschluss des RUBIN 3.3 Verkleidung und Aufstellfl äche Die Verkleidung darf weder auf den Heizeinsatz aufgelastet werden noch ohne Abstand zum Heizeinsatz errichtet werden. Um die Verkleidung im Bereich der Feuertür statisch abzufangen, empfehlen wir entsprechende Tragrahmen bzw. Schürzentragrahmen, z.B. L-Stahlprofi le, ...
Einbau und Anschluss des RUBIN während des Heizbetriebs muss (bei Warmluftofen oder Heizkamin) mindestens der notwendige Zuluftquerschnitt ständig geöffnet sein, z.B. durch Einbau von ausreichend nicht verschließbaren Zuluftöffnungen o.ä. Die erforderlichen Abstände von Zuluftöffnungen zu brennbaren oder temperaturempfi ndlichen Materialien müssen eingehalten werden - bei geringeren freien Querschnitten (geringerem Luftdurchsatz) kann austretende Warmluft deutlich höhere Temperaturen aufweisen, ...
Einbau und Anschluss des RUBIN Verbindungsstück und Anschluss an den Schornstein Das Abgasrohr (Verbindungsstück) muss auf dem Abgasstutzen sicher befestigt sein. Der Querschnitt sollte innerhalb der Rohrstrecke nach Möglichkeit nicht verringert werden. Das Abgasrohr (Verbindungsstück) darf nicht mit Gefälle zum Schornstein verlegt werden. ...
Einbau und Anschluss des RUBIN 3.5 Guss-Heizkasten (metallischer Heizgaszug) Der jeweilige Heizeinsatz-Typ wird mit einem Guss-Heizkasten angeschlossen, sofern er nicht mit keramischen Heizgaszügen betrieben wird. Auswahl des Heizkastens und Einstellung des Bypass erfolgen nach folgender Tabelle. Heizeinsatz Typ RUBIN, je nach Heizgasstutzen Ø...
Einbau und Anschluss des RUBIN 3.6 LWS und keramische Heizgaszüge Alle Geräte der Heizeinsatz-Serie RUBIN können mit dem LEDA Wärmespeichersystem LWS verwendet werden. Die entsprechenden Vorgaben für die Dimensionierung des LWS sind den techn. Daten zu entnehmen (siehe „1.2 Technische Daten“ auf Seite 5). Für weitere Angaben zur Auslegung und zum Aufbau des LWS siehe entsprechende Anleitungen zum LWS.
Normen und Richtlinien Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten (wie z.B. Kachelöfen) und Heizungssystemen besonders zu beachten: TROL 2006:2017 technische Regeln des Ofen- und Luftheizungsbauerhandwerks Landesbauordnung des jeweiligen Bundeslandes FeuVO Feuerungsverordnungen der jeweiligen Bundesländer...
Seite 89
Fordern Sie weitere Infos an: Ask for more information: LEDA Werk GmbH & Co. KG Postfach 1160 D - 26761 Leer Tel. +49 491 6099 - 0 Fax - 290 www.leda.de info@www.leda.de...
