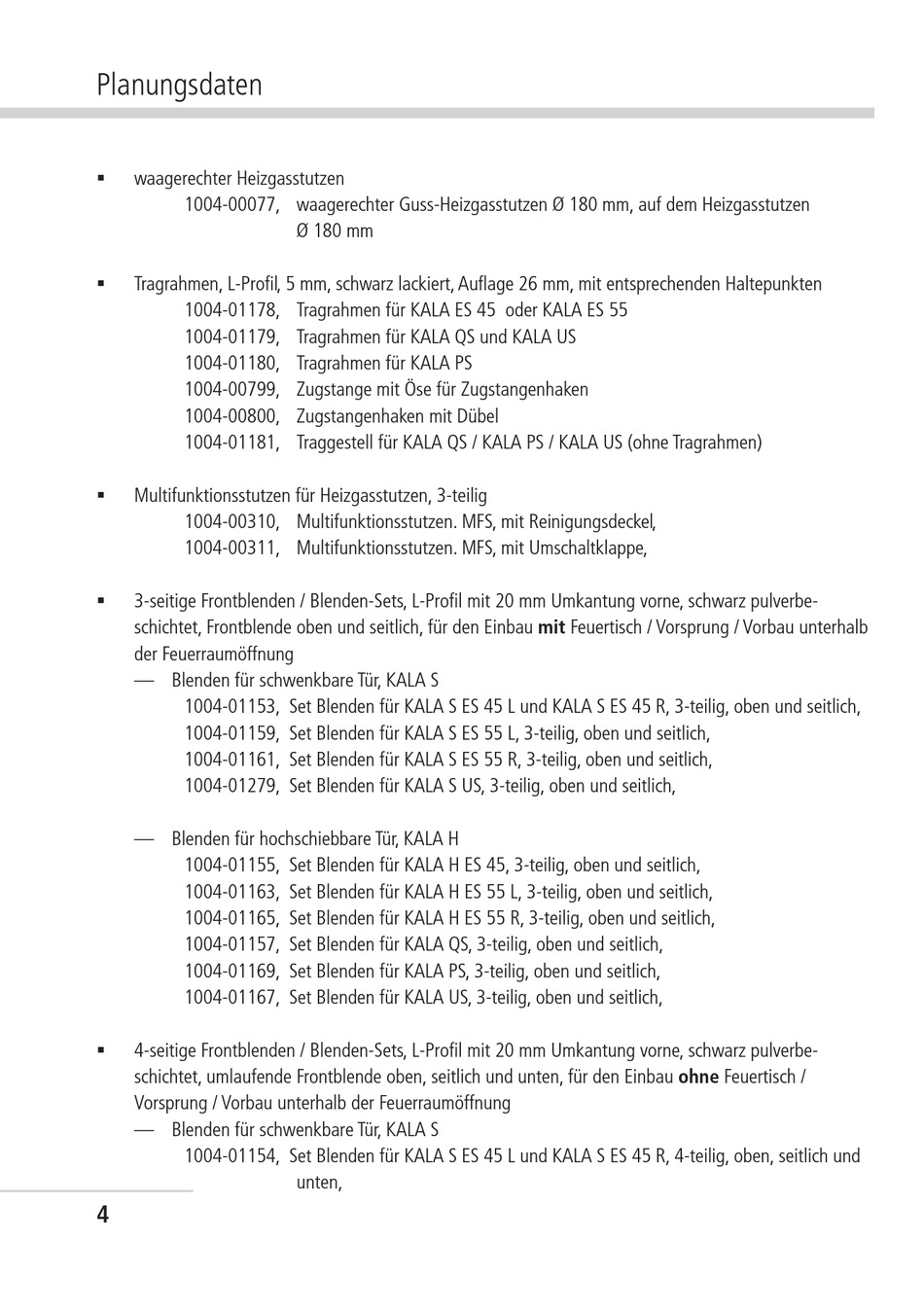

Planungsdaten

waagerechter Heizgasstutzen
1004-00077, waagerechter Guss-Heizgasstutzen Ø 180 mm, auf dem Heizgasstutzen

Tragrahmen, L-Profi l, 5 mm, schwarz lackiert, Aufl age 26 mm, mit entsprechenden Haltepunkten
1004-01178, Tragrahmen für KALA ES 45 oder KALA ES 55
1004-01179, Tragrahmen für KALA QS und KALA US
1004-01180, Tragrahmen für KALA PS
1004-00799, Zugstange mit Öse für Zugstangenhaken
1004-00800, Zugstangenhaken mit Dübel
1004-01181, Traggestell für KALA QS / KALA PS / KALA US (ohne Tragrahmen)

Multifunktionsstutzen für Heizgasstutzen, 3-teilig
1004-00310, Multifunktionsstutzen. MFS, mit Reinigungsdeckel,
1004-00311, Multifunktionsstutzen. MFS, mit Umschaltklappe,

3-seitige Frontblenden / Blenden-Sets, L-Profi l mit 20 mm Umkantung vorne, schwarz pulverbe-
schichtet, Frontblende oben und seitlich, für den Einbau mit Feuertisch / Vorsprung / Vorbau unterhalb
der Feuerraumöffnung
— Blenden für schwenkbare Tür, KALA S
1004-01153, Set Blenden für KALA S ES 45 L und KALA S ES 45 R, 3-teilig, oben und seitlich,
1004-01159, Set Blenden für KALA S ES 55 L, 3-teilig, oben und seitlich,
1004-01161, Set Blenden für KALA S ES 55 R, 3-teilig, oben und seitlich,
1004-01279, Set Blenden für KALA S US, 3-teilig, oben und seitlich,
— Blenden für hochschiebbare Tür, KALA H
1004-01155, Set Blenden für KALA H ES 45, 3-teilig, oben und seitlich,
1004-01163, Set Blenden für KALA H ES 55 L, 3-teilig, oben und seitlich,
1004-01165, Set Blenden für KALA H ES 55 R, 3-teilig, oben und seitlich,
1004-01157, Set Blenden für KALA QS, 3-teilig, oben und seitlich,
1004-01169, Set Blenden für KALA PS, 3-teilig, oben und seitlich,
1004-01167, Set Blenden für KALA US, 3-teilig, oben und seitlich,

4-seitige Frontblenden / Blenden-Sets, L-Profi l mit 20 mm Umkantung vorne, schwarz pulverbe-
schichtet, umlaufende Frontblende oben, seitlich und unten, für den Einbau ohne Feuertisch /
Vorsprung / Vorbau unterhalb der Feuerraumöffnung
— Blenden für schwenkbare Tür, KALA S
1004-01154, Set Blenden für KALA S ES 45 L und KALA S ES 45 R, 4-teilig, oben, seitlich und
4
Ø 180 mm
unten,
