Einstellung von Parallelität und
Schnitthöhe
Die Basismaschine wurde vom Werk eingestellt. Wird ein neues Schneidwerk montiert, ist eine Einstellung
der Parallelität und der Höhe erforderlich.
Ausgangslage:
1.
Luftdruck der Reifen prüfen (60 kPa,
0,6 bar).
2.
Das Schneidwerk muss auf ebenem
Untergrund abgesenkt sein.
3.
Der Höheneinstellhebel muss auf der
niedrigsten Schnitthöhe stehen.

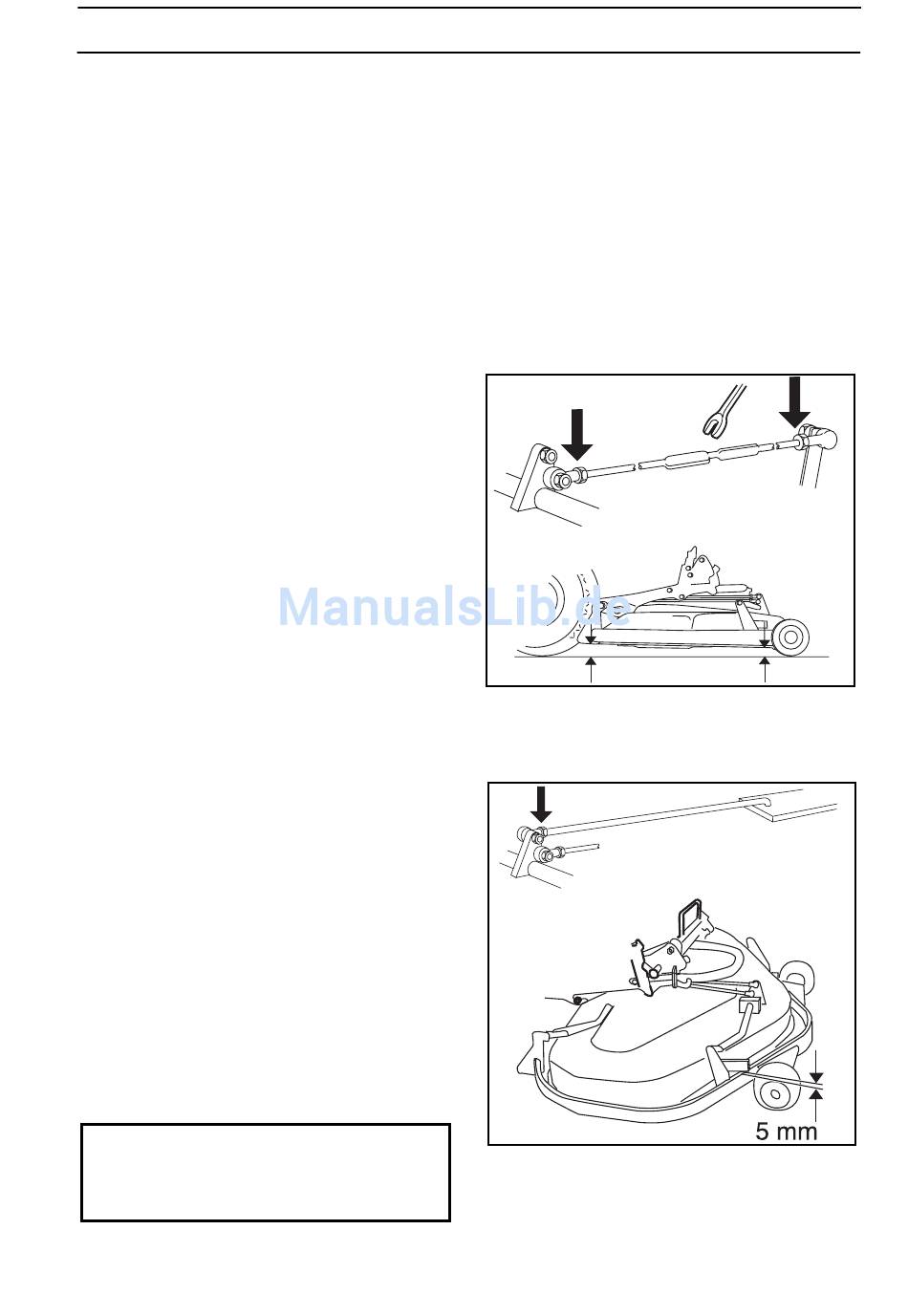

Parallelität
Stets mit der Einstellung der Parallelität beginnen.
1.
Die beiden Muttern am Stag lösen.
2.
Abstand zwischen Boden und
Schneidwerkkante vorn und hinten am
Gehäuse messen.
3.
Einen Schlüssel über die Abschrägung in
der Mitte des Stags setzen und so
schrauben, dass die Hinterkante 2-4 mm
höher als die Vorderkante des
Schneidwerks zu liegen kommt.
4.
Messung überprüfen.
5.
Danach die beiden Muttern am Stag
anziehen.
Schnitthöhe
1.
Die Mutter am Höheneinstellstag lösen.
2.
So justieren, dass der Abstand zwischen
dem Anschlag für die niedrigste
Höheneinstellung und dem Schutzrahmen 5
mm beträgt.
3.
Die Mutter anziehen.
4.
Erneut überprüfen, dass die Parallelität nicht
verändert wurde. In diesem Fall muss die
Parallelität wieder eingestellt werden.
5.
Den Bodendruck des Schneidwerks prüfen
und bei Bedarf einstellen; siehe nächster
Abschnitt.
6.
Nasengehäuse anbringen.
WICHTIGE INFORMATION
Beim Austausch des Schneidwerks ist
eine erneute Einstellung von Parallelität
und Höhe erforderlich.
WARTUNG
8009-027
8009-026
8009-028
8009-029
39
