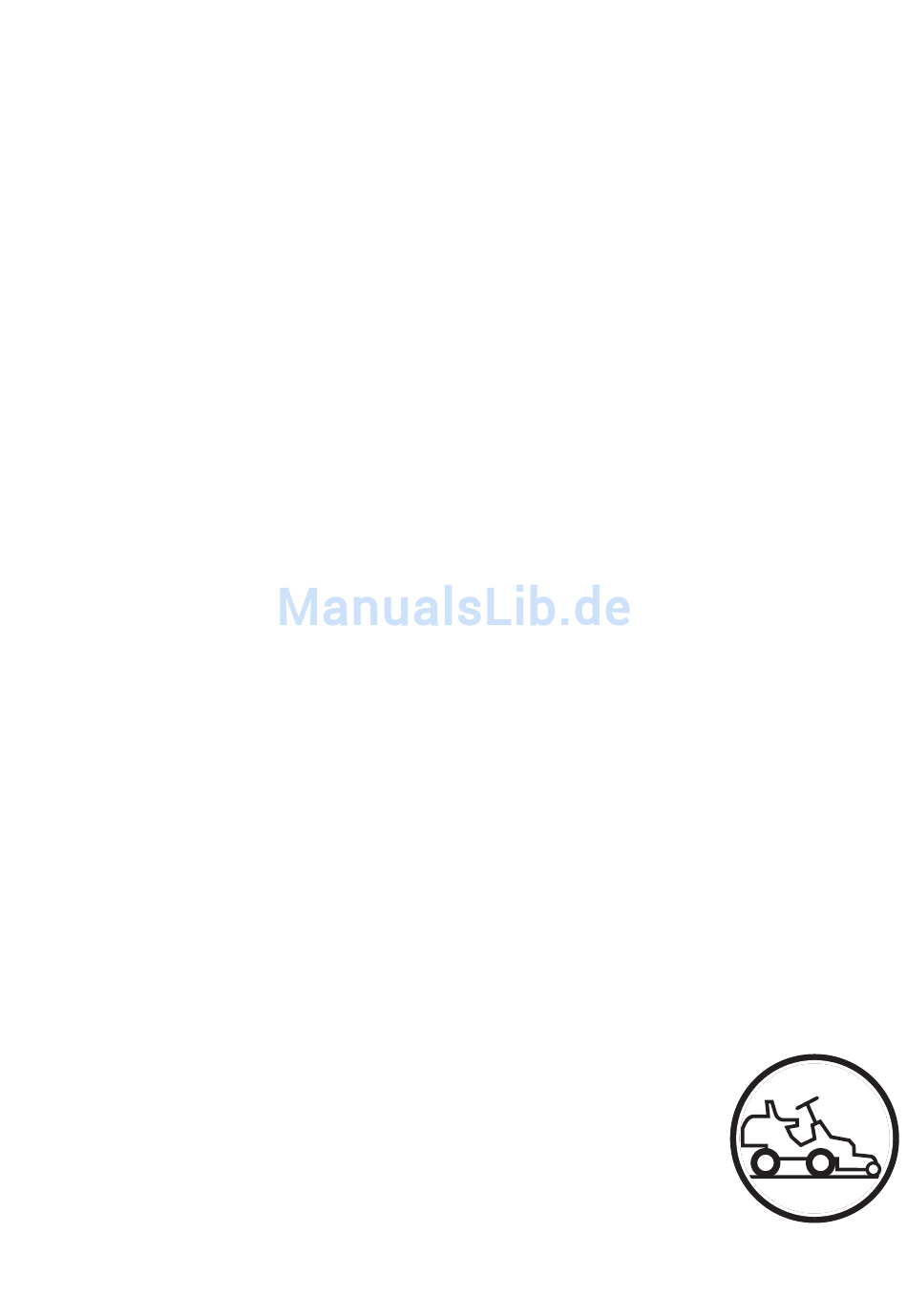

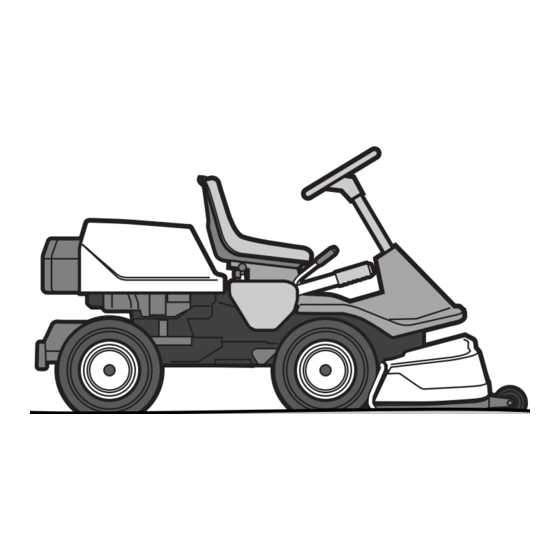

- Seite 1 Bedienungsanweisung Rider ProFlex 21 AWD Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Deutsch Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung für Rider ProFlex 21 AWD Inhalt Einleitung ..............3 Austausch des Kraftstofffilters ......40 Sehr geehrter Kunde, ..........3 Reinigung des Pulsair-Filters ......40 Fahren und Transport auf öffentlichen Straßen ..3 Kontrolle des Luftfilters der Kraftstoffpumpe ..40 Abschleppen ............3 Kontrolle des Luftdrucks der Reifen ....41 Bestimmungsgemäßer Gebrauch .......3... - Seite 4 WICHTIGE INFORMATION Lesen Sie die Bedienungsanleitung sorgfältig durch, damit Sie mit dem Gebrauch und der Wartung Ihres Aufsitzmähers vertraut sind, bevor Sie die Maschine das erste Mal benutzen. Für andere als in der Bedienungsanleitung beschriebene Wartungsmaßnahmen wenden Sie sich bitte an einen autorisierten Fachhändler, der für Ersatzteile und Service zuständig ist.
-
Seite 5: Einleitung
Transporten stets zugelassene Spannvorrichtungen verwenden und sicherstellen, dass die Maschine gut verankert ist. Abschleppen Der Rider ProFlex 21 AWD ist mit einer hydrostatischen Kraftübertragung ausgestattet, und Sie sollten ihn bei Bedarf nur über sehr kurze Strecken und mit niedriger Geschwindigkeit abschleppen, sonst besteht die Gefahr einer Beschädigung der Kraftübertragung. -
Seite 6: Bester Service
EINLEITUNG Bester Service Husqvarna-Produkte sind weltweit nur bei Service-Fachhändlern erhältlich. Dies garantiert, dass Sie als Kunde beste Unterstützung und besten Service erhalten. Vor der Auslieferung des Produkts wurde die Maschine z. B. von Ihrem Händler kontrolliert und eingestellt, siehe Bescheinigung im Servicejournal dieser Bedienungsanleitung. -
Seite 7: Erläuterung Der Symbole
ERLÄUTERUNG DER SYMBOLE Symbole und Aufkleber Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanleitung angegeben. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Langsam Motor aus Neutral- Choke Kraftstoff Schnell Reifendruck stellung Ölstand Schnitthöhe Rückwärts Vorwärts Zündung Warnung Gehörschutz Hydrostatischer Feststell-... - Seite 8 ERLÄUTERUNG DER SYMBOLE WARNUNG! XXXXXXX XXXX XXXXXXXX XXX X. XXXXX XXXXXX XX. XX XXXXXXXX XXXXX XXX XX. In dieser Anleitung verwendet, um den Leser auf die Gefahren für Personenschäden hinzuweisen, besonders bei Nichtbefolgung der Anweisungen. WICHTIGE INFORMATION Xxxxxxx xxxx xxxxxxxx xxx xxx xxxx xxxxxx xx.
-
Seite 9: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. WARNUNG! Dieses Symbol bedeutet, dass auf wichtige Sicherheitsvorschriften hingewiesen wird. Es gilt Ihrer Sicherheit. 8010-047 Allgemeine Verwendung Vor dem Starten der Maschine die Bedienungsanleitung lesen • Lesen Sie alle Anweisungen in dieser Bedienungsanleitung und an der Maschine, bevor Sie sie starten. - Seite 10 SICHERHEITSVORSCHRIFTEN WARNUNG! Motorabgase und einige ihrer Inhaltsstoffe sowie einige Maschinenteile enthalten oder emittieren Chemikalien, die Krebs, fetale Schädigungen oder andere Fortpflanzungsschäden verursachen können. Der Motor scheidet Kohlenmonoxid aus, ein farbloses, giftiges Gas. Die Maschine nicht in geschlossenen Räumen verwenden. • Die Maschine nur bei Tageslicht oder bei sonstiger guter Beleuchtung benutzen.
-
Seite 11: Fahren Am Hang
SICHERHEITSVORSCHRIFTEN Fahren am Hang Das Fahren am Hang ist eine der Situationen, wo die größte Gefahr besteht, dass der Fahrer die Kontrolle verliert oder die Maschine umkippt, was schwere Verletzungen oder sogar tödliche Unfälle verursachen kann. Alle Hänge verlangen besondere Vorsicht. Wenn Sie nicht im Rückwärtsgang einen Hang hinauffahren können oder wenn Sie sich unsicher fühlen, dürfen Sie dort nicht mähen. -
Seite 12: Wartung
SICHERHEITSVORSCHRIFTEN • Kinder vom Mähbereich fern und unter sorgfältiger Aufsicht eines anderen Erwachsenen halten. • Umsichtig arbeiten und die Maschine abstellen, wenn Kinder in den Arbeitsbereich kommen. • Vor und während der Rückwärtsfahrt nach hinten und unten sehen und auf kleine Kinder achten. •... - Seite 13 SICHERHEITSVORSCHRIFTEN Keine Arbeiten am Startmotorkreis in der Nähe von verschüttetem Kraftstoff vornehmen. Stromanschlusskabel (normalerweise schwarzes Minuskabel) der Batterie zuerst trennen und zuletzt wieder anschließen. Mit Werkzeugen vorsichtig arbeiten, damit kein Kurzschluss entsteht. Nicht über die Anschlüsse des Startrelais kurzschließen, um den Startmotor zu fahren. WARNUNG! Motor, Abgasanlage und die Komponenten der Hydraulikanlage...
-
Seite 14: Transport
SICHERHEITSVORSCHRIFTEN • Niemals die Sicherheitsvorrichtungen ändern. Regelmäßig prüfen, dass diese funktionieren. Die Maschine darf nicht mit defekten oder entfernten Schutzblechen, Schutzhauben, Sicherheitsschaltern oder anderen Sicherheitsvorrichtungen gefahren werden. • Die Reglereinstellung nicht verändern und den Motor nicht mit zu hoher Drehzahl fahren. Beim Fahren mit zu hoher Drehzahl besteht die Gefahr von Maschinenschäden. -
Seite 15: Vorstellung
Herzlichen Glückwunsch zu Ihrer Wahl dieses ausgezeichneten Qualitätsprodukts! Diese Bedienungsanleitung beschreibt den Rider ProFlex 21 AWD. Der Rider ProFlex 21 AWD ist mit einem Viertakt-V- Twin-Motor von Kawasaki mit 21 PS ausgestattet. Der Rider ProFlex 21 AWD hat eine Servolenkung und 8009-552 einen hydraulischen Gerätehub. -
Seite 16: Position Der Bedienelemente
VORSTELLUNG Position der Bedienelemente 8009-697 Steckdose 11. Geschwindigkeitsregler für Rückwärtsfahrt Zündschloss 12. Geschwindigkeitsregler für Vorwärtsfahrt Steckdosenschalter 13. Pedal für Feststellbremse Chokehebel 14. Sperrknopf für Feststellbremse Beleuchtungsschalter 15. Auskupplungshebel Vorderachse Gashebel – regelt die Motordrehzahl 16. Hebel zur Sitzeinstellung Betriebsstundenzähler 17. Kraftstofftankdeckel Hebel für Hydraulikhub des Schneidwerks 18. -
Seite 17: Gasregler
VORSTELLUNG Gasregler Der Gashebel regelt die Drehzahl des Motors und somit auch die Drehgeschwindigkeit der Messer. Um die Motordrehzahl zu erhöhen oder zu reduzieren, ist der Hebel nach vorne bzw. nach hinten zu führen. Leerlauffahrt über längere Zeit ist zu vermeiden, da ansonsten ein Belag auf den Zündkerzen entstehen kann. -
Seite 18: Schneidwerk
VORSTELLUNG Schneidwerk Der Rider ProFlex 21 AWD kann mit Schneidwerken des Typs Combi 112 mit einer Schnittbreite von 112 cm oder Combi 122 mit einer Schnittbreite von 122 cm ausgerüstet werden. Mit montiertem BioClip-Einsatz funktioniert das Combi- Schneidwerk wie ein BioClip-Schneidwerk, es kann aber durch Entfernen des BioClip-Einsatzes auf Heckauswurf umgestellt werden. -
Seite 19: Hebel Zur Schnitthöheneinstellung
VORSTELLUNG Hebel zur Schnitthöheneinstellung Mit dem Schnitthöhenhebel kann die Schnitthöhe in 7 Stufen reguliert werden. Um eine einheitliche Schnitthöhe zu erzielen, ist es wichtig, dass der Luftdruck in den Vorderrädern gleich ist: 60 kPa/0,6 bar/9 PSI. 8009-557 Hebel für Hydraulikhub des Schneidwerks Der Hebel wird bei vorhandenem Hydraulikdruck zum Umstellen des Schneidwerks in Transport- oder Mähstellung verwendet. -
Seite 20: Mechanischer Hubhebel Für Das Schneidwerk
VORSTELLUNG Mechanischer Hubhebel für das Schneidwerk Der Hebel wird bei nicht vorhandenem Hydraulikdruck als Not-Hubhebel zum Umstellen des Schneidwerks in die Transport- oder Mähstellung verwendet. Er kann ebenfalls zur mechanischen Sicherung des Schneidwerks in der Transportstellung verwendet werden. Ist der Motor mit dem Schneidwerk in Mähstellung stehen geblieben, muss beim Starten des Motors der Hebel zum Anheben des Schneidwerks verwendet werden, sodass der Startsperrkreis abgeschaltet wird. -
Seite 21: Feststellbremse
VORSTELLUNG Feststellbremse Die Feststellbremse wird wie folgt betätigt: Feststellbremspedal betätigen. Sperrknopf am Lenkservogehäuse eindrücken. Sperrknopf gedrückt halten und Feststellbremspedal loslassen. Die Sperre der Feststellbremse wird beim Betätigen des Bremspedals automatisch ausgeschaltet. 8009-328 Sitz Der Sitz kann über ein Gelenk an der Vorderkante nach vorne gekippt werden. -
Seite 22: Auskupplungshebel
VORSTELLUNG Auskupplungshebel AWD-Modelle sind mit separaten Auskupplungshebeln für Vorder- und Hinterachse ausgestattet. Die Auskupplungshebel werden verwendet, um den Aufsitzmäher mit abgeschaltetem Motor bewegen zu können. Die Hebel in ihre Endstellungen ziehen, keine Zwischenpositionen verwenden. Hinterachse Der Hebel befindet sich auf der Innenseite des linken 8009-690 Hinterrads. -
Seite 23: Ratschläge Für Das Mähen
FAHRBETRIEB Ratschläge für das Mähen WARNUNG! Steine und andere Gegenstände, die durch die Messer weggeschleudert werden können, vom Rasen entfernen. • Steine und andere feste Gegenstände lokalisieren und kennzeichnen, um ein Auffahren zu vermeiden. 6007-212 • Mit einer hohen Schnitthöhe beginnen und dann Mähschema senken, bis das gewünschte Mähergebnis erzielt wird. -
Seite 24: Auskupplungshebel
FAHRBETRIEB Auskupplungshebel Damit der Aufsitzmäher mit abgestelltem Motor bewegt werden kann, müssen die Auskupplungshebel herausgezogen werden. Wird versucht, das Gerät mit herausgezogenen Auskupplungshebeln zu fahren, bewegt es sich nicht. Ist der eine Hebel herausgezogen, geht der Antrieb dieser Achse verloren. Hebel komplett herausziehen oder hineindrücken. -
Seite 25: Fahrbetrieb
FAHRBETRIEB Fahrbetrieb WICHTIGE INFORMATION Das Lufteinlassgitter in der Motorhaube hinter dem Fahrersitz darf nicht durch z. B. Kleidungsstücke, Laub, Gras oder Schmutz blockiert sein. Die Kühlung des Motors verschlechtert sich. Es besteht die Gefahr von schweren Motorschäden. 8009-489 Vor dem Start •... - Seite 26 FAHRBETRIEB Gashebel in die mittlere Stellung führen. 8009-562 Bei einem kalten Motor ist der Chokehebel zurück bis in die Endstellung zu führen. 8009-534 Zündschlüssel in Startstellung drehen. 8009-558 Nach Anspringen des Motors den Zündschlüssel sofort in die Neutralstellung zurückfedern lassen. WICHTIGE INFORMATION Den Anlasser nicht länger als jeweils ca.
-
Seite 27: Betrieb Des Aufsitzmähers
FAHRBETRIEB Nach dem Anspringen des Motors den Chokehebel stufenweise nach vorne schieben. 8009-560 Die gewünschte Drehzahl mit dem Gashebel einstellen. Den Motor bei gemäßigter Drehzahl (”Halbgas”) 3-5 min laufen lassen, bevor er stärker belastet wird. WARNUNG! Den Motor niemals im Haus, in geschlossenen oder mangelhaft belüfteten Räumen fahren. -
Seite 28: Einbremsen
FAHRBETRIEB Mit dem Schnitthöhenhebel die gewünschte Schnitthöhe (1-7) wählen. 8009-539 Den Sperrknopf am mechanischen Hubhebel drücken und den Hebel in die vordere Stellung führen. Das Schneidwerk senkt sich und startet. 8009-537 Senkt sich das Schneidwerk nicht völlig oder rotieren die Messer nicht, das Schneidwerk mit dem hydraulischen Hubhebel ganz absenken. -
Seite 29: Motor Stoppen
FAHRBETRIEB Motor stoppen Wenn der Motor schwer gearbeitet hat und heiß ist, sollte er vor dem Abstellen etwa eine Minute im Leerlauf abkühlen. Leerlauffahrt über längere Zeit ist zu vermeiden, da ansonsten ein Belag auf den Zündkerzen entstehen kann. Schneidwerk mit dem hydraulischen Hubhebel anheben. - Seite 30 FAHRBETRIEB Deutsch -...
-
Seite 31: Wartung
WARTUNG Wartung Wartungsplan Nachstehend sind die am Aufsitzmäher vorzunehmenden Wartungsmaßnahmen aufgelistet. Wartungsmaßnahmen mit der Fußnote 4 oder 5 sind einer autorisierten Servicewerkstatt zu überlassen. G = in dieser Bedienungsanleitung beschrieben ❍ = in dieser Bedienungsanleitung nicht beschrieben Wartung Seite Tägliche Wöchentl. - Seite 32 WARTUNG G = in dieser Bedienungsanleitung beschrieben ❍ = in dieser Bedienungsanleitung nicht beschrieben Wartung Seite Tägliche Wöchentl. Mind. Wartungsinterva Wartung einmal ll in Stunden Wartung jährl. Vor- Nach- 50 100 300 Luftdruck der Reifen prüfen (60 kPa) ❍ Rund um den Motor sorgfältig reinigen ❍...
- Seite 33 WARTUNG G = in dieser Bedienungsanleitung beschrieben ❍ = in dieser Bedienungsanleitung nicht beschrieben Wartung Seite Tägliche Wöchentl. Mind. Wartungsinterva Wartung einmal ll in Stunden Wartung jährl. Vor- Nach- 50 100 300 Hydraulikölfilter austauschen (alle 200 Std.) Ölfilter des Motors austauschen (alle 200 Std.) Zündkerzen reinigen/austauschen Kraftstofffilter in der Leitung austauschen...
-
Seite 34: Ausbau Der Abdeckungen Des Aufsitzmähers
WARTUNG Ausbau der Abdeckungen des Aufsitzmähers Motorhaube Sitz ganz nach vorne schieben und dann hochklappen. Das Haubenschloss an der Oberseite der Motorhaube 1/4 Drehung im Gegenuhrzeigersinn drehen. 8009-509 Motorhaube hochklappen. Bei Bedarf kann die Motorhaube durch Entfernen der Scharnierbolzen abgehoben werden. 8009-510 Fronthaube Schnappschloss öffnen und Fronthaube abheben. -
Seite 35: Linker Kotflügel
WARTUNG Linker Kotflügel Schrauben (2 St.) lösen und Kotflügel abheben. 8009-501 Getriebehaube Die beiden Schrauben (eine an jeder Seite) lösen und die Getriebehaube abheben. 8009-603 Kontrolle des Kühllufteinlasses des Motors Das Lufteinlassgitter in der Motorhaube hinter dem Fahrersitz reinigen. Motorhaube öffnen. Prüfen, dass der Kühllufteinlass des Motors frei von Laub, Gras und Schmutz ist. -
Seite 36: Kontrolle Des Lufteinlasses Der Kraftübertragung
WARTUNG Kontrolle des Lufteinlasses der Kraftübertragung Prüfen, dass der Lufteinlass der Kraftübertragung nicht verstopft ist. 6008-604 Kontrolle und Einstellung der Lenkzüge Die Lenkung erfolgt mit Hilfe von Seilzügen. Diese können sich nach einiger Zeit ausdehnen, wodurch sich die Lenkeinstellung verändern kann. Die Lenkung ist auf folgende Weise zu prüfen und einzustellen: Rahmenblech durch Lösen der beiden Schrauben... -
Seite 37: Kontrolle Und Einstellung Des Gaszugs
WARTUNG Kontrolle und Einstellung des Gaszugs Sicherstellen, dass der Motor auf Gasgeben reagiert und bei Vollgas eine gute Motordrehzahl erreicht wird. Bei Zweifeln eine Servicewerkstatt aufsuchen. Bei Bedarf können Einstellungen am unteren Seilzug wie folgt vorgenommen werden: Spannschraube für die Ummantelung des Seilzugs lösen und Gashebel auf Vollgas schieben. -
Seite 38: Einstellung Des Hydrostatzugs
WARTUNG Einstellung des Hydrostatzugs Der Hydrostatzug (auf der linken Seite) ist wie folgt einzustellen: Getriebehaube entfernen. Die beiden Schrauben (eine an jeder Seite) lösen und die Getriebehaube abheben. Das Kugelgelenk zerlegen; es ist mit einer Haltefeder gesichert. Sicherstellen, dass das Vorwärts-Fahrpedal ganz gedrückt ist. -
Seite 39: Einstellung Der Feststellbremse
WARTUNG Einstellung der Feststellbremse Gerät am Hang in eine geneigte Stellung bringen, Vorder- und Hinterachse auskuppeln und prüfen, dass die Bremse richtig eingestellt ist. Feststellbremse betätigen und sichern. Steht das Gerät nicht still, muss die Feststellbremse wie folgt eingestellt werden: Linken Kotflügel ausbauen. -
Seite 40: Austausch Des Luftfilters
WARTUNG Austausch des Luftfilters Fühlt sich der Motor schwach an oder läuft unregelmäßig, kann dies an einem verstopften Luftfilter liegen. Beim Fahren mit einem verschmutzten Luftfilter kann sich ein Belag auf den Zündkerzen bilden und dies zu Störungen führen. Daher ist es wichtig, den Luftfilter regelmäßig auszutauschen (siehe ”Wartungsplan”... - Seite 41 WARTUNG Papierfilter auf eine feste Unterlage klopfen, um Staub zu entfernen. Ist der Papierfilter weiterhin schmutzig, ist er auszutauschen. WICHTIGE INFORMATION Papierfilter nicht mit Druckluft reinigen. Papierfilter nicht waschen. Papierfilter nicht einölen. 8009-181 Luftfilter wie folgt wieder einsetzen: Prüfen, dass die Dichtung an der Unterseite des Papierfilters intakt ist.
-
Seite 42: Austausch Des Kraftstofffilters
WARTUNG Austausch des Kraftstofffilters Kraftstofffilter in der Leitung alle 100 Stunden (einmal pro Saison) oder bei Verstopfung öfter austauschen. Filter wie folgt austauschen: Motorhaube öffnen. Schlauchschellen vom Filter weg bewegen. Eine Flachzange verwenden. Filter von den Schlauchenden abziehen. Neuen Filter in die Schlauchenden drücken. Filter mit dem Pfeil ”FLOW”... -
Seite 43: Kontrolle Des Luftdrucks Der Reifen
WARTUNG Kontrolle des Luftdrucks der Reifen Der Luftdruck der Reifen muss für alle Räder 60 kPa/ 0,6 bar/9 PSI betragen. Der höchste zulässige Druck beträgt 80 kPa/0,8 bar/12 PSI. WICHTIGE INFORMATION Unterschiedliche Luftdrücke in den Vorderreifen bewirken, dass die Messer das Gras ungleichmäßig mähen. -
Seite 44: Sicherungen
WARTUNG Zündkerzen austauschen Zündkabelschuh abziehen und um die Zündkerze reinigen. Zündkerze mit einem Zündkerzensteckschlüssel 13/16" (21 mm) entfernen. Zündkerze kontrollieren. Zündkerze austauschen, wenn die Elektroden rundgebrannt sind oder der Isolator rissig oder beschädigt ist. Zündkerze mit einer Stahlbürste reinigen, falls sie wiederverwendet werden soll. -
Seite 45: Kontrolle Der Sicherheitsvorrichtungen
WARTUNG Kontrolle der Sicherheitsvorrichtungen Der Aufsitzmäher verfügt über Sicherheitsvorrichtungen, die ein Starten oder Fahren unter nachstehenden Bedingungen verhindern. Der Motor soll nur gestartet werden können, wenn das Schneidwerk angehoben ist und die Feststellbremse angezogen ist. Es ist nicht erforderlich, dass der Fahrer auf dem Fahrersitz sitzt. -
Seite 46: Austausch Der Lampen
WARTUNG Austausch der Lampen Für Informationen bezüglich des Lampentyps, siehe ”Technische Daten”. Die beiden Schrauben entfernen, die die Abdeckung des Lenkservogehäuses halten. Abdeckung abheben und um die Lenkstange drehen. 8009-511 Die beiden Schrauben entfernen, die den Lampeneinsatz halten. Lampeneinsatz herausheben. 8009-512 Kabel von den Lampen abziehen. -
Seite 47: Komponenten Des Schneidwerks
WARTUNG Komponenten des Schneidwerks Die folgende Anleitung beschreibt ein Schneidwerk mit Heckauswurf, doch die Verfahrensweise ist die gleiche für alle Schneidwerke, falls nicht anders angegeben. Die genannten Komponenten sind: • A Sperre • B Innerer Zapfen • C Hakenschutz • D Griff 8009-188 •... - Seite 48 WARTUNG Schneidwerk in den äußeren Haken des Geräterahmens anbringen. 8009-024 Sperre (A) herausziehen und Hakenschutz durch Zurückschieben seines Griffs (D) lösen. 8009-167 Schneidwerk durch Anziehen des mechanischen Hubhebels auf der rechten Fahrerseite anheben. Schneidwerk einschieben, sodass die inneren Zapfen (B) in der Nut des Geräterahmens anliegen.
- Seite 49 WARTUNG Die Feder des Riemenspanners lösen und den Riemen an der vorderen Riemenscheibe anbringen. Ein neuer Riemen ist kurz. Die vordere Riemenscheibe bei Bedarf mit einem Schlüssel in der Mittelschraube drehen. 8009-008 Die Feder des Riemenspanners wieder einhaken. WICHTIGE INFORMATION Sicherstellen, dass der Riemen um die Spannrolle liegt.
-
Seite 50: Einstellung Von Schnitthöhe, Parallelität Und Bodendruck
WARTUNG Einstellung von Schnitthöhe, Parallelität und Bodendruck Wird ein neues Schneidwerk montiert, ist eine Einstellung von Höhe, Parallelität und Bodendruck erforderlich. Die Einstellung muss in der genannten Reihenfolge durchgeführt werden. Ausgangslage: • Luftdruck der Reifen prüfen (60 kPa/0,6 bar/9 PSI). •... -
Seite 51: Servicestellung Des Schneidwerks
WARTUNG Bodendruck Für ein optimales Mähergebnis muss das Schneidwerk der Form des Rasens folgen, ohne zu stark auf diesen zu drücken. Der Druck wird mit je einer Schraube und Feder an den Seiten des Aufsitzmähers eingestellt. Vorgehensweise beim Einstellen des Bodendrucks des Schneidwerks: Eine Badezimmerwaage unter die Vorderkante des Schneidwerkrahmens stellen, sodass das... -
Seite 52: Schneidwerkausführungen
WARTUNG Schneidwerkausführungen ProFlex kann mit zwei Schneidwerktypen ausgerüstet werden: • Combi 112 • Combi 122 Andere Schneidwerke können ohne Austausch des Antriebsriemens nicht montiert werden. 8009-288 Combi 112 8009-290 Combi 122 Kontrolle der Messer Für ein optimales Mähergebnis müssen die Messer unbeschädigt und scharf sein. -
Seite 53: Ausbau Des Schneidwerks
WARTUNG Ausbau des Schneidwerks WARNUNG! Vorsichtig arbeiten. Klemmgefahr. Die Maschine auf ebenem Untergrund abstellen. Bremse durch Betätigen des Pedals und Sperren mit dem Druckknopf sichern. 8009-328 Schneidwerk mit dem mechanischen Hubhebel anheben. Fronthaube ausbauen. 8009-375 Feder des Riemenspanners lösen. Riemen von der äußeren Riemenscheibe entfernen. - Seite 54 WARTUNG Die Höheneinstellstange (E) am hinteren Teil nach oben führen und aushaken: Stange bei Bedarf durch Herauf- oder Herunterziehen des vorderen Rahmenteils entlasten. 8009-169 10. Gleichzeitig am Griff (D) und am Schneidwerk ziehen. Griff loslassen, sobald sich das Schneidwerk ein Stück herausbewegt hat. 8009-170 11.
-
Seite 55: Ausbau Des Schneidwerkrahmens
WARTUNG Ausbau des Schneidwerkrahmens Ausgangslage beim Ausbau des Schneidwerkrahmens: • Schneidwerk entfernt. Sperre herausdrehen, sodass die vordere Befestigung vom Schneidwerk gehoben werden kann. 8009-184 Schneidwerkrahmen nach hinten führen, sodass die Zunge am Schneidwerk den Griff um den Bügel am Schneidwerkrahmen lockert, und Rahmen abheben. - Seite 56 WARTUNG Riemenführung für den Zwischenriemen entfernen. 8009-727 Zwischenriemen von der Riemenscheibe des Motors ziehen und den hinteren Teil herausziehen. Ein benutzter Riemen kann nach unten gezogen werden. Bei einem neuen Riemen muss der Zwischenriemen von seiner vorderen Riemenscheibe gezogen werden, wonach er von der Motorriemenscheibe nach unten geführt werden kann, sodass der hintere Teil herausgezogen werden kann.
- Seite 57 WARTUNG Pumpenriemen von der Riemenscheibe des Motors ziehen und unter die Motorriemenscheiben führen. Pumpenriemen durch die Öffnung unter der Pivotlagerung und vorbei an der Scheibe des Riemenspanners ziehen. 8009-640 Einbau 10. Pumpenriemen durch die Öffnung unter der Pivotlagerung und auf der Außenseite vorbei an der Scheibe des Riemenspanners ziehen.
-
Seite 58: Austausch Des Zwischenriemens
WARTUNG 16. Riemenführung für den Zwischenriemen einbauen. 8009-727 17. Feder des Riemenspanners einhaken. Austausch des Zwischenriemens 8009-637 Beim Rider 21 AWD muss die federbelastete Riemenführung unter der Messerbremse am Zwischenrad hineingedrückt werden, um den Zwischenriemen vorbeizuführen. Hintere Riemenführung für den Zwischenriemen entfernen. -
Seite 59: Austausch Des Vorderen Riemens
WARTUNG Austausch des vorderen Riemens Ausbau Bei der Montage eines Schneeräumschilds wird der gesamte Riemen wie folgt entfernt: Schneidwerk ausbauen und den vorderen Teil des Riemens um den Griff des Hakenschutzes hängen. 8009-613 Die Führungsplatte am Stützrad herunterdrücken und den Riemen herausführen. 8009-343 Zwischenriemen vom Zwischenrad ziehen. - Seite 60 WARTUNG Einbau Vor dem Einbau sicherstellen, dass der neue Riemen die richtige Länge hat (mit dem alten vergleichen). Vorderen Riemen von vorne anbringen und den vorderen Teil um den Griff des Hakenschutzes hängen. Vorderen Riemen in die obere Nut des Zwischenrads legen.
-
Seite 61: Austausch Des Riemens Des Schneidwerks
WARTUNG Austausch des Riemens des Schneidwerks WARNUNG! Bei Arbeiten mit den Messern Schutzhandschuhe tragen. Bei Arbeiten mit dem Riemen besteht Klemmgefahr. Riemenaustausch am Combi-Schneidwerk 8009-005 An diesen Schneidwerken mit ”kollisionssicheren” Messern werden die Messer von einem Keilriemen angetrieben. Der Keilriemen ist wie folgt auszutauschen: Schneidwerk ausbauen, siehe Seite 51. -
Seite 62: Ausbau Des Bioclip-Einsatzes
WARTUNG Ausbau des BioClip-Einsatzes Um ein Combi-Aggregat von der BioClip-Funktion in ein Schneidwerk mit Heckauswurf zu verändern, wird der BioClip-Einsatz entfernt, der mit drei Schrauben unter dem Schneidwerk sitzt. Das Schneidwerk in die Servicestellung bringen, siehe ”Servicestellung des Schneidwerks” auf Seite 49. -
Seite 63: Schmierung
SCHMIERUNG Schmierung Schmierplan Bei täglichem Gebrauch ist zweimal wöchentlich zu schmieren (wöchentliche Schmierung = 1/52). 8009-680 Die Positionsnummern der Schmierpunkte beziehen sich auf die Schmieranweisungen auf den folgenden Seiten. Deutsch -... -
Seite 64: Allgemeines
SCHMIERUNG Allgemeines Startschlüssel abziehen, um unbeabsichtigte Bewegungen während des Schmierens zu vermeiden. Beim Schmieren mit der Ölkanne muss die Ölkanne mit Motoröl gefüllt sein. Beim Schmieren mit Fett kann, falls nicht anders angegeben, Fett 503 98 96-01 oder ein anderes Fahrgestell- oder Kugellagerfett mit gutem Korrosionsschutz verwendet werden. -
Seite 65: Schmierung Gemäß Schmierplan
SCHMIERUNG Schmierung gemäß Schmierplan Die Ziffern der folgenden Überschriften beziehen sich auf die Schmierpunkte gemäß ”Schmierplan” auf Seite 61 und ”Allgemeines” auf Seite 62. 1. Pedalmechanismus im Rahmentunnel Pedalmechanismus im Rahmentunnel schmieren. Die Abdeckung über dem Rahmentunnel durch Lösen der Schrauben (zwei am Lenkservogehäuse) ausbauen. -
Seite 66: Seilzug Der Feststellbremse
SCHMIERUNG 3. Seilzug der Feststellbremse Abdeckung über dem Rahmentunnel entfernen, siehe ”1. Pedalmechanismus im Rahmentunnel” auf Seite Beide Enden des Seilzugs schmieren. Gummischutz des Seilzugs zum Schmieren verschieben. Seilzug mit einer Ölkanne schmieren, das Feststellbremspedal einige Male betätigen und erneut 8009-691 schmieren. -
Seite 67: Motoröl
SCHMIERUNG 5. Motoröl Ölstand im Motor bei waagrecht stehendem Aufsitzmäher und abgestelltem Motor prüfen. Motorhaube hochklappen. Messstab herausziehen und abtrocknen. Messstab ohne zu schrauben wieder einführen. Danach Messstab herausnehmen und Ölstand ablesen. 8009-158 Der Ölstand muss zwischen den Markierungen auf dem Messstab liegen. - Seite 68 SCHMIERUNG Wechseln des Motoröls Das Motoröl ist erstmalig nach 8 Betriebsstunden zu wechseln. Danach ist das Öl alle 100 Betriebsstunden auszuwechseln. WARNUNG! Das Motoröl kann sehr heiß sein, wenn es sofort nach dem Abstellen des Motors abgelassen wird. Deshalb den Motor zuerst etwas abkühlen lassen.
-
Seite 69: Hydrostatzug
SCHMIERUNG 6. Hydrostatzug Getriebehaube ausbauen, zwei Schrauben. 8009-603 Gummischutz verschieben und Hydrostatzug mit einer Ölkanne schmieren. Das Pedal einige Male betätigen und erneut schmieren. Gummischutz wieder anbringen. Getriebehaube wieder anbringen. 8009-692 7. Schneidwerk Fronthaube ausbauen. Mit einer Ölkanne schmieren: A. Sicherheitssperre - Gelenke und Lager Mit Fett schmieren: B. -
Seite 70: Gas- Und Chokezüge, Hebellager
SCHMIERUNG 9. Gas- und Chokezüge, Hebellager Die rechte Seitenabdeckung der Hebelanordnung (2 Schrauben) abnehmen und Motorhaube öffnen. Die freien Enden der Seilzüge mit der Ölkanne schmieren, auch am Vergaser. Die Hebel in ihre Endstellungen führen und erneut schmieren. Gelenke, Sperre und Lager der Bedienhebel des Schneidwerks mit einer Ölkanne schmieren. -
Seite 71: Ölfilter, Austausch
SCHMIERUNG 11. Ölfilter, Austausch WARNUNG! Das Motoröl kann sehr heiß sein, wenn es sofort nach dem Abstellen des Motors abgelassen wird. Deshalb den Motor zuerst etwas abkühlen lassen. WICHTIGE INFORMATION Altöl ist gesundheitsschädlich und darf nicht direkt auf dem Erdboden oder in der Natur beseitigt werden. -
Seite 72: 13. Ölstand Der Hydraulikanlage
SCHMIERUNG 13. Ölstand der Hydraulikanlage Getriebehaube ausbauen. Darauf achten, dass das Gerät auf ebenem Untergrund steht. Ölstand prüfen, er muss bei 20 °C im Sichtfenster zu sehen sein. Deckel des Ölbehälters abschrauben und mit Motoröl SAE 10W/40, Klasse SF-CC, auffüllen, bis der Ölstand den oberen Bereich des Sichtfensters erreicht. -
Seite 73: Fehlersuchplan
FEHLERSUCHE Fehlersuchplan Problem Ursache Motor springt nicht an • Kraftstofftank leer • Falscher Kraftstofftyp im Tank • Zündkerzen defekt • Zündkerzenanschlüsse fehlerhaft • Schmutz in Vergaser oder Kraftstoffleitung Anlasser dreht den Motor nicht durch • Schneidwerk in falscher Position • Bremse nicht angezogen •... - Seite 74 FEHLERSUCHE Problem Ursache Motor wird überhitzt • Motor überlastet • Lufteinlass oder Kühlrippen verstopft • Lüfter beschädigt • Zu wenig oder kein Öl im Motor • Vorzündung fehlerhaft • Zündkerzen defekt Batterie wird nicht aufgeladen • Eine oder mehrere Batteriezellen defekt •...
-
Seite 75: Aufbewahrung
AUFBEWAHRUNG Aufbewahrung Aufbewahrung für den Winter Am Ende der Mähsaison sollte der Aufsitzmäher sofort für die Winteraufbewahrung in Ordnung gebracht werden – dies gilt auch, wenn die Maschine länger als 30 Tage nicht im Einsatz ist. Kraftstoff, der längere Zeit (30 Tage oder mehr) im Tank verbleibt, kann klebrige Ablagerungen bilden, die den Vergaser verstopfen und die Funktion des Motors stören können. -
Seite 76: Service
AUFBEWAHRUNG Öl im Motor auswechseln, Altöl entsorgen. Kraftstofftank leeren. Motor starten und laufen lassen, bis auch der Vergaser geleert ist. Zündkerzen ausbauen und etwa einen Esslöffel Motoröl in jeden Zylinder füllen. Motor durchdrehen, damit das Öl verteilt wird, und Zündkerzen wieder einbauen. Alle Schmiernippel, Gelenke und Wellen schmieren. -
Seite 77: Elektrische Und Hydraulikanlage
ELEKTRISCHE UND HYDRAULIKANLAGE Elektrische Anlage 8009-678 Elektrische Anlage, Position der Komponenten Die Zahlen entsprechen: Abkürzungen der Farben: Mikroschalter, Hydrogetriebe RD = Rot BL = Blau Mikroschalter, Schneidwerk VT = Weiß Mikroschalter, Sitz SV = Schwarz Zündschloss GL = Gelb Betriebsstundenzähler GR = Grau Startrelais BR = Braun... - Seite 78 ELEKTRISCHE UND HYDRAULIKANLAGE 8009-679 Elektrische Anlage Deutsch -...
-
Seite 79: Hydraulikanlage
ELEKTRISCHE UND HYDRAULIKANLAGE Hydraulikanlage 8009-357 Hydraulikanlage für Lenkservo und Hebevorrichtung des Schneidwerks, Position der Komponenten Hydraulikanlage, Position der Komponenten: Lenkservo Luftzylinder Pumpe Druckbegrenzungsventil Hydraulikölfilter Betätigungsventil für Luftzylinder Hydraulikanlage sauber halten. Nicht vergessen: • Vor dem Öffnen des Einfülldeckels oder Lösen eines Anschlusses stets sorgfältig reinigen. - Seite 80 ELEKTRISCHE UND HYDRAULIKANLAGE Deutsch -...
-
Seite 81: Technische Daten
TECHNISCHE DATEN Technische Daten Daten Rider ProFlex 21 AWD Abmessungen Länge Basismaschine 2080 mm/6,82 ft Breite Basismaschine 900 mm/2,95 ft Höhe 1160 mm/3,80 ft Betriebsgewicht Basismaschine 329 kg/725 lb Achsabstand 1000 mm/3,28 ft Reifengröße 195/65-8 Motor Fabrikat Kawasaki Modell FH 641V-DS50... - Seite 82 TECHNISCHE DATEN Daten Rider ProFlex 21 AWD Hydraulikanlage Max. Betriebsdruck 300 bar/4200 PSI Lenkservokreis max. Betriebsdruck 45 bar/630 PSI Kraftübertragung Fabrikat und Typ Vorne: Kanzaki VFMU KTM 10 Hinten: Kanzaki RMU KTM 10 Öl SAE 10W/40, Klasse SF-CC Gesamtölfüllmenge inkl. Hydraulikanlage...
-
Seite 83: Eu-Konformitätserklärung
EU-Konformitätserklärung (nur für Europa) Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass der Aufsitzrasenmäher Husqvarna Rider ProFlex 21 AWD von den Seriennummern des Baujahrs 2005 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: -vom 22. - Seite 84 EU-KONFORMITÄTSERKLÄRUNG Deutsch -...
-
Seite 85: Servicejournal
SERVICEJOURNAL Servicejournal Maßnahme Lieferservice Batterie mit Batteriesäure füllen und vier Stunden aufladen. Lenkrad, Sitz und gegebenenfalls weitere Komponenten montieren. Schneidwerk montieren. Schneidwerk einstellen: Hubfedern einstellen (das ”Gewicht” des Schneidwerks soll 12-15 kg betragen; soll eine Kehrbürste benutzt werden, auf max. Federkraft einstellen). Schneidwerk so einstellen, dass die Hinterkante ca. - Seite 86 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Wartung alle 25 Std. Vorfilter des Luftfilters reinigen (Schaum-Element) Anm. (kürzere Intervalle bei staubigen Arbeitsbedingungen). Kühllufteinlass des Motors und Lufteinlass der Kraftübertragung reinigen. Luftfilter der Kraftstoffpumpe reinigen (bei staubigen Arbeitsbedingungen). Befestigungsschrauben des Schalldämpfers überprüfen. Platz für die Journalführung Deutsch -...
- Seite 87 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Wartung alle 50 Std. Vorfilter des Luftfilters reinigen/austauschen (Schaum-Element) Anm. (kürzere Intervalle bei staubigen Arbeitsbedingungen). Kühllufteinlass des Motors und Lufteinlass der Kraftübertragung reinigen. Luftfilter der Kraftstoffpumpe reinigen. Befestigungsschrauben des Schalldämpfers überprüfen. Schnitthöheneinstellung prüfen/einstellen. Feststellbremse prüfen/einstellen. Flammenschutz/Funkenlöscher überprüfen (Extraausrüstung).
- Seite 88 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Wartung alle 100/200 Std. Motoröl wechseln. Ölfilter austauschen (alle 200 Std.). Anm. Vorfilter des Luftfilters reinigen/austauschen (Schaum-Element). Papierfilter des Luftfilters reinigen. Alle 200 Std. austauschen (kürzere Intervalle bei staubigen Arbeitsbedingungen). Kühllufteinlass des Motors und Lufteinlass der Kraftübertragung reinigen.
- Seite 89 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Wartung alle 300 Std. Maschine inspizieren. Zusatzarbeiten? Anm. Motoröl wechseln. Luftfilter austauschen (Schaum-Element). Luftfilter (Papierfilter) austauschen. Luftfilter der Kraftstoffpumpe reinigen. Befestigungsschrauben des Schalldämpfers überprüfen. Schnitthöheneinstellung prüfen/einstellen. Feststellbremse prüfen/einstellen. Flammenschutz/Funkenlöscher überprüfen (Extraausrüstung). 10. Ölfilter des Motors austauschen (200 Std.). 11.
- Seite 90 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Mindestens einmal pro Saison Motoröl wechseln (100 Std.). Anm. Vorfilter des Luftfilters reinigen/austauschen (Schaum-Element) (25 Std.) (kürzere Intervalle bei staubigen Arbeitsbedingungen). Papierfilter des Luftfilters reinigen/austauschen (100 Std.) (kürzere Intervalle bei staubigen Arbeitsbedingungen). Luftfilter der Kraftstoffpumpe reinigen (50 Std.). Schnitthöheneinstellung justieren (50 Std.).
- Seite 91 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Deutsch -...
- Seite 92 SERVICEJOURNAL Maßnahme Datum, Meterst., Stempel, Unterschrift Deutsch -...
