10.1 Gehäuse des Green Motion Buildung EV Chargers öffnen und schließen
Stellen Sie vor dem Öffnen des EV Chargers sicher, dass der Hauptschalter für die externe AC-Leitung
getrennt ist und die Leistungsschalter offen sind.
Achten Sie beim Entfernen der vorderen Abdeckung darauf, dass die Kabelverbindungen nicht
beschädigt werden.
Gehen Sie wie folgt vor, um das Gehäuse der Green Motion Building EV Chargers zu öffnen:
Schritt 1 . Drehen Sie die acht Schrauben aus dem Gehäuse des EV Chargers heraus.

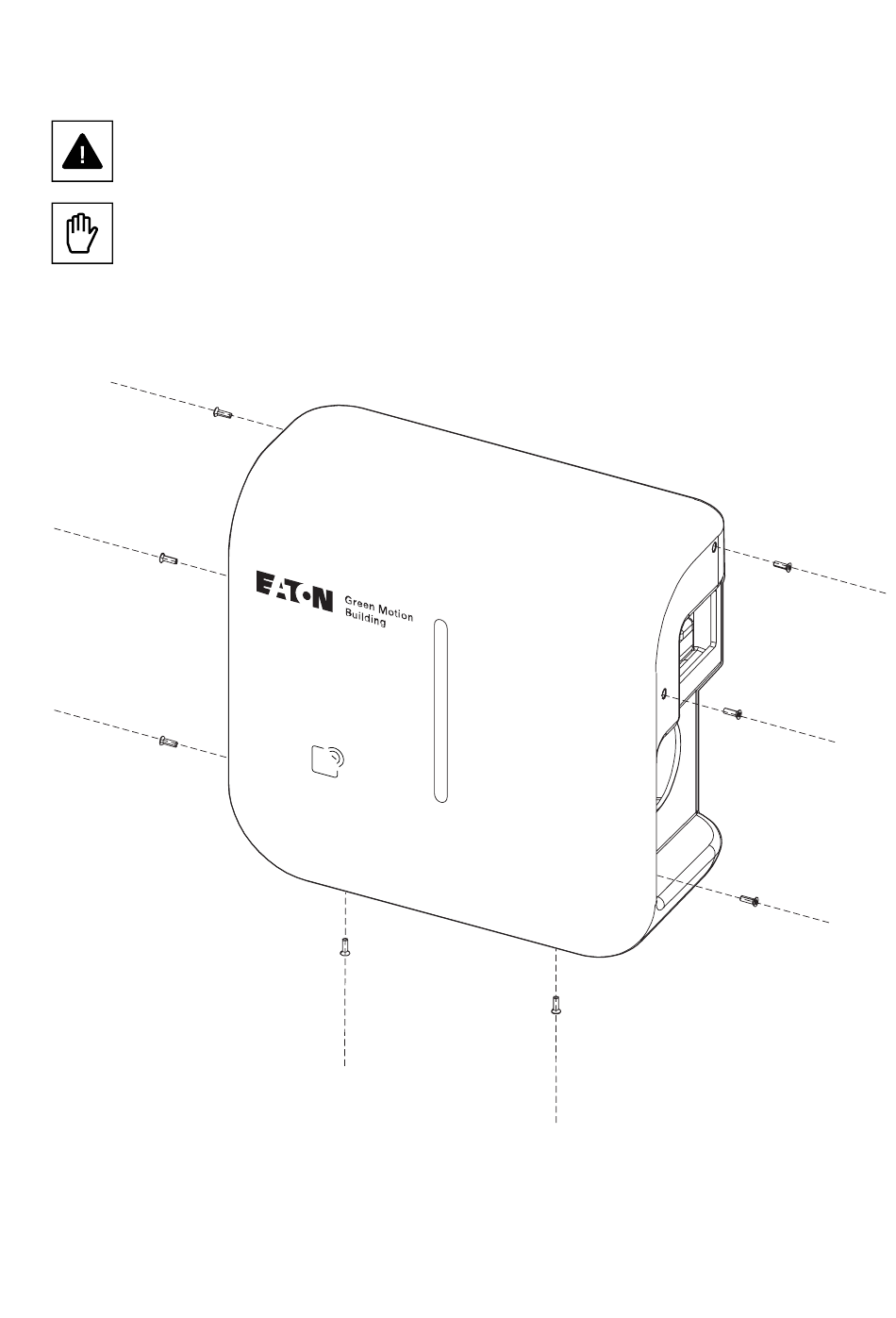

Figure 26 . Lage der acht Schrauben am Gehäuse des Green Motion Building EV Chargers
Schritt 2 . Heben Sie die Frontabdeckung an und nehmen Sie sie vorsichtig ab. Brechen Sie keine Kabel von der
Elektronikkarte ab.
Schritt 3 . Trennen Sie die Anschlusskabel von der Frontabdeckung.
