Eaton Green Motion DC 22 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Green Motion DC 22:
- Bedienungsanleitung (18 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Benutzerhandbuch (20 Seiten)
Verwandte Anleitungen für Eaton Green Motion DC 22
Inhaltszusammenfassung für Eaton Green Motion DC 22

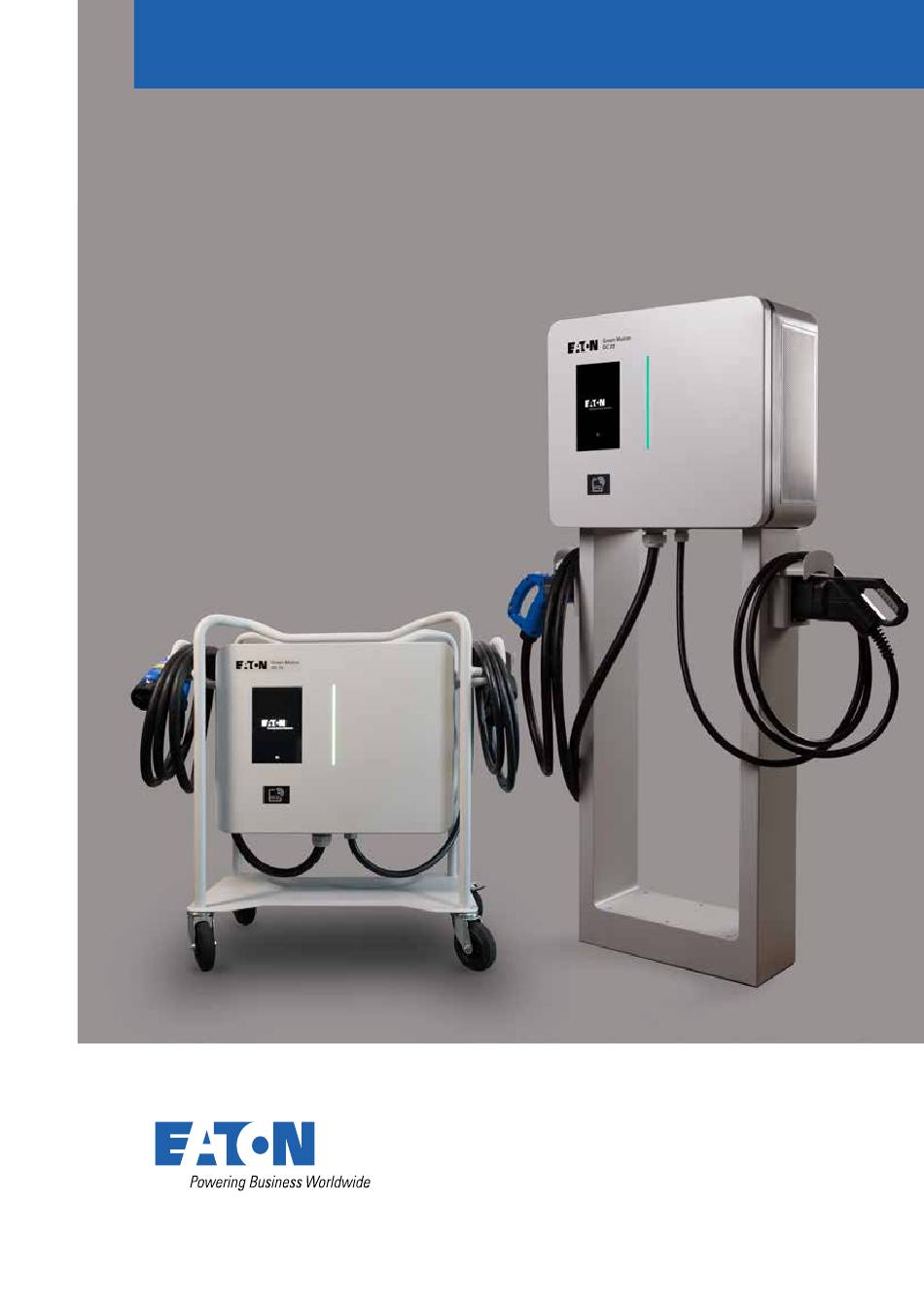

- Seite 1 Green Motion DC 22 und DC 22 Mobile EV Charger Green Motion DC 22 und DC 22 Mobile Bedienungsanleitung...
- Seite 2 Erfahrungen und der Bewertung der Eaton Corporation („Eaton“) und sind unter Umständen nicht allumfassend. Wenden Sie sich für weitere Informationen bitte an eine Vertriebsniederlassung von Eaton. Der Verkauf des in dieser Informationsschrift gezeigten Produkts unterliegt den Allgemeinen Geschäftsbedingungen in den entsprechenden Eaton-Verkaufsrichtlinien oder sonstigen vertraglichen Vereinbarungen zwischen Eaton und dem Käufer.
- Seite 3 6.5.1 Touchscreen-Farbdisplay ..............36 GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 4 8.1 Öffnen/Schließen des Green Motion DC 22 EV Charger-Gehäuses ....... .
- Seite 5 Inbetriebnahme des Geräts gelesen werden. Dieses Handbuch soll zur späteren Referenz aufbewahrt werden. Beachten Sie, dass der Eaton Green Motion DC 22 EV Charger nur durch qualifizierte Fachkräfte, z. B. einen technischen Kundendienstmitarbeiter von Eaton oder einen Fachinstallateur, installiert werden darf. Der Green Motion DC 22 EV Charger enthält keine Komponenten, die vom Benutzer gewartet werden können.
- Seite 6 1.1 Anwendungsbereich Dieses Installationshandbuch richtet sich an professionelle Installateure. Es wird beschrieben, wie der Eaton Green Motion DC 22 EV Charger sicher installiert und in Betrieb genommen wird. Tabelle 1. Eaton Green Motion DC 22 EV Charger – Übersicht Leistungsaufnahme Green Motion DC 22...
- Seite 7 Systems gemäß den Anweisungen des Herstellers und den örtlichen Gesetzen verantwortlich. Die Hinweise, denen dieses Symbol vorausgeht, beziehen sich auf technische Probleme und einfache Bedienung. Die EU-Richtlinie für Elektro- und Elektronik-Altgeräte (WEEE). GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 8 Fehlerstromschutzschalter (Residual Current Device) Software Benutzeroberfläche (User Interface) Elektro- und Elektronik-Altgeräte WEEE Elektrofahrzeug Kontrolleinheit Dynamic Host Configuration Protocol DHCP Netzwerkadressübersetzung Übertragungssteuerungsprotokoll (Transmission Control Protocol) Portadressübersetzung Subscriber Identity Module-Karte SIM-Karte GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 9 Die Einheit darf nur bei Bedingungen mit einer relativen Luftfeuchtigkeit unter 95 % transportiert werden. Die Einheit darf nur in einer maximalen Höhe bis 2000 m über dem Meeresspiegel verwendet werden. GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 10 Aus offensichtlichen Gründen kann sich der Hersteller nicht alle möglichen Installationsarten und Standorte vorstellen, an denen das Gerät installiert werden soll; der Kunde muss daher den Hersteller über spezifische Installationsbedingungen klar informieren. Eaton übernimmt keine Verantwortung für den Fall, dass die Einheit falsch installiert wird.
- Seite 11 Das versehentliche Trennen der Schnellkupplungen während des Betriebs des Geräts Achten Sie darauf, den Zugang zum Installationsbereich zu beschränken. oder das Herstellen falscher Verbindungen kann zu elektrischen Lichtbögen führen. GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 12 3. Allgemeine Beschreibung Die folgenden Bilder zeigen verschiedene Ansichten des Green Motion DC 22 EV Chargers. 3.1 Vorder- und Rückansicht Abbildung 1. Vorder- und Rückansicht des Green Motion DC 22 EV Chargers 49 mm 532 mm (1.9 inch) (20.9 inch) RFID...
- Seite 13 3.2 Ansicht von links und rechts Abbildung 2. Linke und rechte Ansicht des Green Motion DC 22 EV Chargers Kennzeichnung Beschreibung Luftstromgitter 3.3 Ansicht von oben und unten Abbildung 3. Ober- und Unteransicht des Green Motion DC 22 EV Chargers Kennzeichnung Beschreibung Leitungseinführung für Stromeingangskabel bei Montage auf dem Sockel...
- Seite 14 1. CCS (Combined Charging System) für den EU-Markt. Dies ist das Standardkabel. 2. CHAdeMO. Dieses Kabel ist optional. Die maximale Leistung, die der Green Motion DC 22 EV charger liefern kann, beträgt 22 kW. Die tatsächliche Ladeleistung kann jedoch aufgrund externer Faktoren wie der verfügbaren Netzleistung, der Kapazität der elektrischen Anlagen, den Umweltbedingungen und des Fahrzeugmodells variieren.
- Seite 15 3.5 Green Motion DC 22 Das Green Motion DC 22 Elektrofahrzeug-Ladestation wird als werkseitig vormontierter Bausatz geliefert, der aus einem einzelnen Green Motion DC 22 Mobile Gerät besteht, das auf einem fahrbaren Untersatz (Trolley) montiert und mit einer AC Versorgungsleitung (15 m) ausgestattet ist.
- Seite 16 Sicherheitshinweise, • EV-Kabel, je nach Kundenkonfiguration: • CCS-Stecker, Kabel, Steckerhalter, • CCS- und CHAdeMO-Stecker, Kabel, Steckerhalter, • Schrauben, Kabelverschraubungen und Kabelverschraubungskappe, • Dichtungen für die Wandmontage (vier Stück). GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 17 4.3 Abmessungen und Gewicht In der Tabelle unten finden Sie die Abmessungen und das Gewicht des Green Motion DC 22 EV Chargers. Tabelle 5. Abmessungen und Gewicht des Eaton Green Motion DC 22 EV Chargers EV Charger Abmessungen der EV-Ladestation (H x B x T) 520 x 630 x 265...
- Seite 18 Bitte beachten Sie die örtlichen Vorschriften und Gesetze für den Transport und die Handhabung des Geräts. Heben Eaton verpackt und schützt jede Komponente durch Mittel, die den Transport und die Handhabung erleichtern. Diese Arbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden, das auf das Be- und Entladen von Komponenten spezialisiert ist.
- Seite 19 Dieser Abschnitt bietet wertvolle Informationen über die Platzierung der EV Charger auf Parkplätzen. Wie in der folgenden Abbildung dargestellt, empfiehlt Eaton die Installation des EV Chargers vorne und in der Mitte des Parkplatzes, wobei jeder EV Charger einen Parkplatz versorgen sollte.
- Seite 20 Säule verwendet werden. Abbildung 8. Alternative Positionierung der EV Charger Kennzeichnung Beschreibung EV Charger Der empfohlene Mindestabstand zwischen den aneinandergereihten EV-Ladestationen beträgt 600 mm. GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 21 Abbildung 9. Green Motion DC 22 EV Charger mit Einbauabständen 300 mm 300 mm (11.81 inch) (11.81 inch) RFID Kennzeichnung Beschreibung Green Motion DC 22 EV Charger Etage Steckerhalter GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 22 Schritt 2 Befestigen Sie die vier ausgewählten Schrauben in der Wand, so dass sie 10 mm aus der Oberfläche hinausragen (siehe Abbildung 11). Abbildung 11. Einbauort mit den überstehenden Schrauben Schritt 3 Befestigen Sie das Gerät an den Schrauben, indem Sie diese vorübergehend als Halterung verwenden. GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 23 Schrauben an der Wand befestigen. Siehe Abbildung 12. Montieren Sie die Steckerhalter in einer Höhe von 1000 mm bis 1100 mm über dem Boden, um einen optimalen Zugang zu gewährleisten. GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 24 54 mm (2.1 inch) 49 mm (1.9 inch) Kennzeichnung Beschreibung Polarisationsschlitze Befestigungsschrauben Kabelhalterung aus Metallblech Wand CCS-Steckerhalter – Frontansicht CHAdeMO Steckerhalter - Frontansicht CCS-Steckerhalter – Seitenansicht CHAdeMO Steckerhalter - Seitenansicht GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 25 (6.9 inch) (13.8 inch) 115 mm (4.5 inch) Kennzeichnung Beschreibung Betonsockel Öffnung für elektrische Kabel M10-Gewindestangen aus Edelstahl Draufsicht des Betonsockels Übersicht über die bodenmontierte Säule auf einem Betonsockel. GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 26 Achten Sie darauf, den Not-Aus-Schalter an der Unterseite der Ladestation nicht zu beschädigen, wenn Sie das Gerät an der Rückwand befestigen. Abbildung 16. So befestigen Sie das Gerät auf der Rückwand der Bodensäule GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 27 Schritt 3 Befestigen Sie die vier M6-Schrauben sicher. Schritt 4. Bohren Sie 2 x Ø7-Löcher in den Boden des Gehäuses des Green Motion DC 22 EV Chargers an den Stellen, die den Öffnungen in der bodenmontierten Säule entsprechen, und beseitigen Sie die Metallspäne.
- Seite 28 265 mm 630 mm (24.8 inch) (10.4 inch) 398 mm (15.6 inch) 540 mm (21.2 inch) 324 mm (12.7 inch) 200 mm 440 mm (17.3 inch) (7.8 inch) GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 29 Der Gelichstromfehlerschutz wird durch eine galvanische Trennung und eine interne Isolationsüberwachungseinrichtung gewährleistet. Eaton empfiehlt, dass DC EV Charger, die in einem TT-System installiert werden, gemäß IEC 60364-7-722 mit einem vorgeschalteten FI-Schalter ausgestattet sind. Eaton empfiehlt, dass DC EV Charger, die in einem TN-System mit Brandgefahr installiert werden, gemäß...
- Seite 30 Der Nennstrom muss gemäß den Daten auf dem Typenschild in Übereinstimmung mit der gewünschten Ladeleistung und der Versorgungsleitung ermittelt werden. Abbildung 20. Green Motion DC 22 EV Charger – Verdrahtung Kennzeichnung Beschreibung Stromnetz Leistungsschalter FI-Schalter (optional) Green Motion DC 22 EV Charger RFID GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 31 Input, 3 x 400 V Ausgang, CSS oder CHAdeMO CCS2/CHAdeMO Steuerungsoberfläche Eaton empfiehlt die Verwendung der in der Tabelle 7 aufgeführten Geräte als Schutzvorrichtungen. Tabelle 7. Empfohlene Schutzeinrichtungen für die Green Motion DC 22 und DC 22 Mobile EV-Ladestationen Eaton Artikel-Nr. FAZ-C40/3N 278979 40 A 3+N Leitungsschutzschalter für 32 A Versorgungsstrom...
- Seite 32 Schritt 5. Schließen Sie den Trockenkontakt an Pin 9 und Pin 19 des J7-Gegensteckers an, indem Sie ihn durch die Kommunikationskabelverschraubung an der Unterseite des DC-Ladegeräts führen. Schritt 6 Verbinden Sie die Kabel sorgfältig mit den bereits vorhandenen und schließen Sie das Green Motion DC 22 EV-Ladegerät.
- Seite 33 Beschreibung Leitungseinführung für Stromeingangskabel bei Montage auf dem Sockel Alternative Leitungseinführung für Stromeingangskabel Leitungseinführung für das Ethernet-Kabel bei Montage auf dem Sockel Alternative Leitungseinführung für Ethernet-Kabel Not-Stopp Taste GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 34 Prüfen Sie die elektrische Durchgängigkeit zwischen der Frontklappe und dem Gehäuse der Ladestation. Prüfen Sie die Durchgängigkeit durch Messung zwischen Bereichen, die nicht von isolierendem Material bedeckt sind (Farbe, Gummi, Schmutz usw.). GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 35 Außer Betrieb / Wartung Pumpendes oranges Licht Aktualisierungsphase Fehler beim Laden / Hardwarefehler / Anzeige leuchtet dauerhaft rot Notschalter ein Kein Licht und blinkendes rotes Licht Integritätsprüfung fehlgeschlagen GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 36 Fahrzeug zu 100 % geladen 6.5.1 Touchscreen-Farbdisplay Der Green Motion DC 22 EV Charger ist an der vorderen Abdeckung mit einem Touchscreen-Farbdisplay ausgestattet. Siehe Abbildung 1. Tabelle 9 enthält Beispiele für die Bildschirme. Aufgrund kontinuierlicher Verbesserungen ist es möglich, dass in Zukunft Änderungen implementiert werden, um die Benutzererfahrung zu verbessern.
- Seite 37 Nachdem Sie sich vergewissert haben, dass keine Gefahr mehr besteht, lassen Sie den Notausschalter an der Unterseite des Geräts los. Siehe Abbildung 3. Offene Tür entdeckt. Die Tür muss geschlossen werden, bevor ein neuer Ladevorgang gestartet wird. GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 38 Schritt 2 Warten Sie, bis sich das Display einschaltet. Schritt 3 Bitte besuchen Sie den Link oder scannen Sie den QR-Code, um das Formular für die Installationscheckliste auszufüllen: https://content.eaton.com/en-gb-installation-checklist-ev-chargers Abbildung 26. QR-Code für das Online-Formular der Installations-Checkliste GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 39 7.2 Online-Station Der Green Motion DC 22 EV Charger verwendet ein Software-Management-System, den Eaton Charging Network Manager, der das Netz des EV Chargers steuert. Weitere Informationen finden Sie im Benutzerhandbuch des Eaton Charging Network Managers, das auf www.eaton.com verfügbar ist.
- Seite 40 Charger und ist auf der DIN-Hutschiene an der vorderen Abdeckung des Gehäuses montiert, wie in der Abbildung 28 dargestellt. Abbildung 28. Position des Routers/Modems im Green Motion DC 22 EV Charger Kennzeichnung Beschreibung Position des Routers/Modems Ethernet-Kabeleinführung GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 41 Modem. Das Ethernet-Kabel kann durch die dafür vorgesehene Öffnung unten links oder hinten links des Green Motion DC 22 EV Chargers geführt werden. Siehe Abbildung 23. GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 42 Die Kommunikation über eine SIM-Karte ist optional. Weitere Informationen zur Aktivierung erhalten Sie von Ihrem Eaton Kundendienstmitarbeiter über folgende E-Mail-Adresse: BGTechSupport@eaton.com Die SIM-Karte ist eine Mini-SIM im 2FF-Format. Die Verbindung zum Eaton Charging Network Manager wird automatisch hergestellt. Manchmal kann die SIM-PIN Verbindungsprobleme verursachen. Wenden Sie sich in diesem Fall an Ihren Eaton Kundendienstmitarbeiter.
- Seite 43 WARNUNG: Wird die Frontklappe nach der Konfiguration der Online-Station nicht geschlossen und gesichert, kann dies zu Stromschlägen führen. In Kapitel 8.1 dieses Handbuchs finden Sie eine Anleitung zum Schließen des Gehäuses des Green Motion DC 22 EV Chargers. 7.3 Starten des Ladevorgangs Um einen Ladevorgang zu starten, schließen Sie einfach das entsprechende Ladekabel an die Autosteckdose an.
- Seite 44 7.4 Not-Stopp Schalter Der Not-Stopp Schalter befindet sich auf der Vorderseite der Green Motion DC 22 EV Charger, wie in Abbildung 32 dargestellt. Drücken Sie diese Taste in einem Notfall. Abbildung 32. Position des Not-Stopp Schalters Kennzeichnung Beschreibung Not-Stopp Taste GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 45 Elektronikplatinen verbunden sind, nicht beschädigt werden. Schritt 1 Lösen und entfernen Sie die Schraube an der oberen rechten Seite der Vorderklappe mit dem Schraubendreher T20. Abbildung 33. Position der Schrauben oben an der Einheit GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 46 Der Green Motion DC 22 EV Charger kann mit den folgenden Schritten außer Betrieb genommen werden: 1. Vor-Ort-Methode: Drücken Sie den Not-Stopp Schalter 2. Dezentrale Methode: Rufen Sie den Eaton Charging Network Manager auf und stellen Sie die Einheit auf „Außer Betrieb“. GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 47 Die Filter müssen jährlich überprüft werden, um sicherzustellen, dass sie nicht verstopft sind und ordnungsgemäß funktionieren. Bei Verstopfung müssen die Filter so bald wie möglich ausgetauscht werden. Bei Verstopfung empfiehlt Eaton, die Einheit nicht zu verwenden und auf einen Austausch der Filter zu warten.
- Seite 48 Bei Einheiten, die online sind, muss dies über die Softwareplattform Eaton Charging Network Manager erfolgen. Weitere Informationen finden Sie im Benutzerhandbuch des Eaton Charging Network Managers, das auf www.eaton.com verfügbar ist. Bei Einheiten, die offline sind, wenden Sie sich über folgende E-Mail-Adresse an einen Eaton Kundendienstmitarbeiter: BGTechSupport@eaton.com.
- Seite 49 Die Not-Stopp Taste befindet sich unten am Hauptgehäuse des EV Chargers. Ziehen Sie sie heraus, bis sie in der Offenstellung einrastet. Wenn das Gerät als außer Betrieb gesetzt wurde, ist es jetzt möglich, den physischen Status direkt vom Eaton Charging Network Manager aus zu ändern.
- Seite 50 Die Etiketten dürfen NICHT mit Gegenständen (Lappen, Kartons, Ausrüstung usw.) verdeckt werden, sondern müssen regelmäßig gereinigt werden und stets gut sichtbar sein. Abbildung 37. Position des Typenschilds Kennzeichnung Beschreibung Typenschild GREEN MOTION DC 22 UND DC 22 MOBILE EV-LADESTATION INSTALLATIONSHANDBUCH MN192004DE www.eaton.com...
- Seite 51 Die neueste Version des technischen Datenblatts steht zum Download zur Verfügung unter: www.eaton.com/GreenMotiondc22. Der Green Motion DC 22 EV Charger entspricht den in Tabelle 11 aufgeführten Normen. Tabelle 11. Liste der Normen, die der Green Motion DC 22 EV Charger erfüllt Zertifizierungen und Standards...
- Seite 52 Chemin de Maillefer 61 1052 Le Mont-sur-Lausanne SCHWEIZ Eaton.com/greenmotiondc22 Folgen Sie uns in den sozialen Netzwerken und erhalten Sie aktuelle © 2024 Eaton Eaton ist ein eingetragenes Produkt- und Supportinformationen. All Rights Reserved Warenzeichen. Publikationsnummer: MN192003DE Alle anderen Warenzeichen sind Februar 2024 Eigentum ihrer jeweiligen Inhaber.
