Eaton Green Motion Building Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Eaton Anleitungen
  4. Ladegeräte für Autobatterien
  5. Green Motion Building
  6. Installationshandbuch
Eaton Green Motion Building Installationshandbuch

Eaton Green Motion Building Installationshandbuch

Vorschau ausblenden Andere Handbücher für Green Motion Building:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

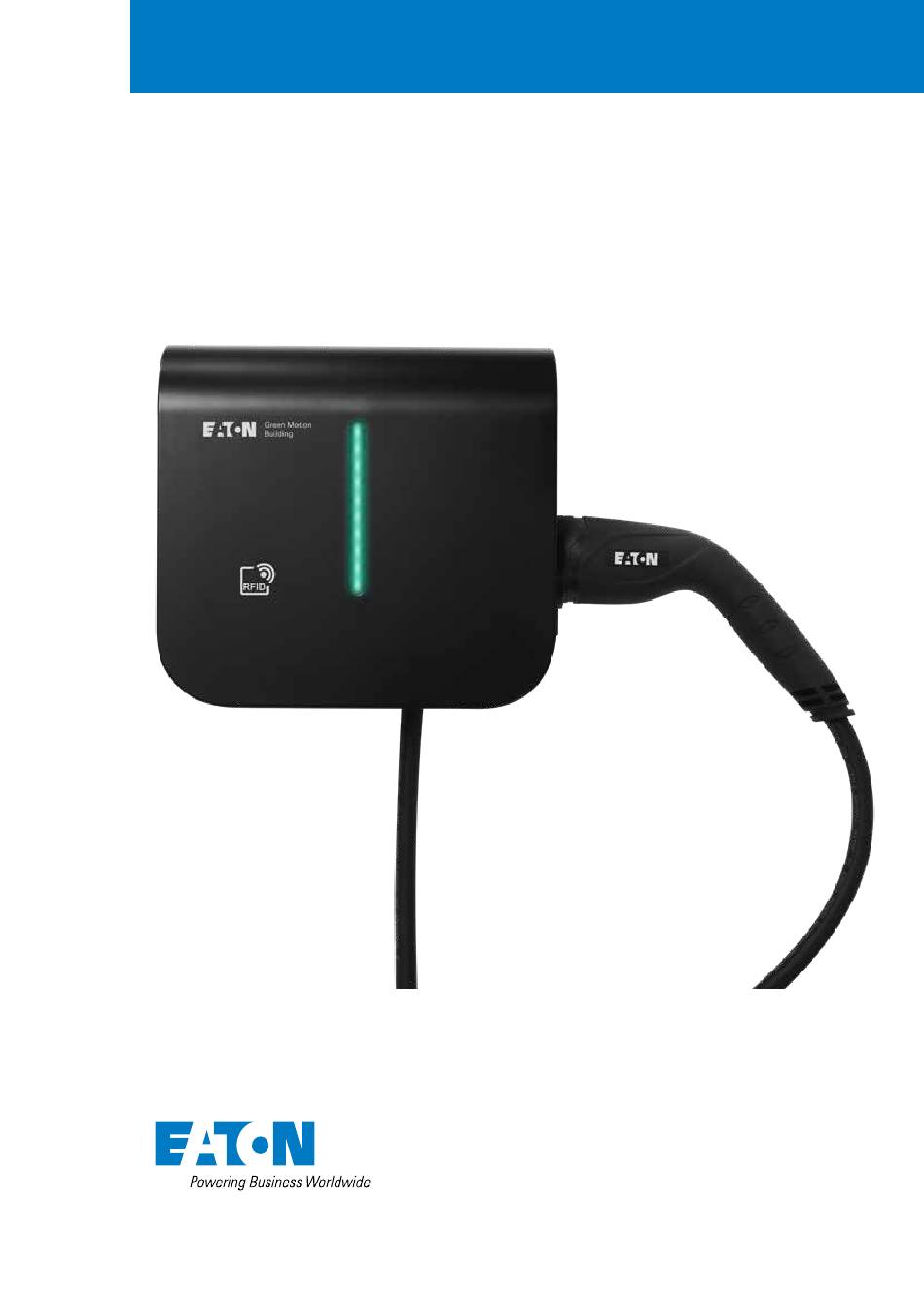

Green Motion Building EV Charger
Green Motion Building
Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eaton Green Motion Building

Inhaltszusammenfassung für Eaton Green Motion Building

  • Seite 1 Green Motion Building EV Charger Green Motion Building Installationshandbuch...

  • Seite 2: Gewährleistungs- Und Haftungsausschluss

    Erfahrungen und der Bewertung von Eaton und sind unter Umständen nicht allumfassend. Sofern Sie weiterführende Informationen benötigen, wenden Sie sich an ein Vertriebsbüro von Eaton. Der Verkauf des in dieser Informationsschrift gezeigten Produkts unterliegt den Allgemeinen Geschäftsbedingungen in den entsprechenden Eaton-Verkaufsrichtlinien oder sonstigen vertraglichen Vereinbarungen zwischen Eaton und dem Käufer.

  • Seite 3: Inhaltsverzeichnis

    Green Motion Building EV Charger positionieren ........
  • Seite 4 8.3.2 Konfigurierung der Knoten ............54 Anschluss an die Eaton Building Energy Management Software (BEMS) ..... . . 55 Netzform .

  • Seite 5: Einleitung

    Titel 1. Einleitung Vielen Dank, dass Sie sich für den Eaton Green Motion Building EV Charger entschieden haben . Bevor Sie beginnen Dieses Handbuch enthält wichtige Anweisungen, die bei Installation, Betrieb und Wartung des Eaton Green Motion Building Charger für Elektrofahrzeuge unbedingt beachtet werden müssen. Alle Anweisungen müssen vor Installation und Inbetriebnahme des Geräts gelesen werden.

  • Seite 6: Anwendungsbereich

    Titel 1.1 Anwendungsbereich Dieses Installationshandbuch richtet sich an qualifizierte Fachkräfte. Es erläutert, wie der Green Motion Building AC EV Charger sicher installiert wird. Tabelle 1 . Übersicht des Green Motion Building EV Chargers Leistungsaufnahme AC EV Charger 1 x 230 V (50 Hz) – 1 Phase Eingangsspannung 3 x 400 V (50 Hz) – 3 Phasen...

  • Seite 7: In Diesem Dokument Verwendete Konventionen

    Die EU-Richtlinie für Elektro- und Elektronik-Altgeräte (WEEE). 1.3 In diesem Dokument verwendete Konventionen Dieses Handbuch verwendet die folgenden Konventionen und Akronyme für den Eaton Green Motion Building EV Charger oder deren Bestandteile: VERSALSCHRIFT hebt wichtige Punkte hervor, die besondere Aufmerksamkeit benötigen. Alle in diesem Dokument verwendeten Abkürzungen sind in Tabelle 2 aufgeführt:...

  • Seite 8: Vorsichtshinweise

    Sie sich bitte an Ihren Eaton Vertriebsmitarbeiter. Das Gerät darf keiner Modifikation unterzogen werden. Eaton übernimmt keinerlei Verantwortung, wenn die Regeln für die korrekte Installation nicht eingehalten werden, und ist nicht für das System vor oder hinter den von ihm zur Verfügung gestellten Geräten verantwortlich.

  • Seite 9: Empfohlene Schutzmaßnahmen Während Der Installation

    Gerät installiert werden kann; der Kunde muss daher den Hersteller über spezifische Installationsbedingungen klar informieren. Eaton übernimmt keine Verantwortung für den Fall, dass das Gerät falsch installiert wird. Die qualifizierten Fachkräfte müssen hinreichend informiert sein. Die qualifizierten Fachkräfte müssen daher die technischen Anweisungen im Installationshandbuch und in der beiliegenden Dokumentation lesen und befolgen.

  • Seite 10: Elektromagnetische Felder Und Störungen

    Komponenten gefährlich sein. Das versehentliche Trennen der Schnellkupplungen im Betrieb des Geräts oder Achten Sie darauf, den Zugang zum Installationsbereich zu beschränken. das Herstellen falscher Verbindungen kann zu elektrischen Lichtbögen führen. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 11: Allgemeine Beschreibung

    Titel 3. Allgemeine Beschreibung Die folgenden Abbildungen zeigen verschiedene Ansichten des Green Motion Building AC EV Chargers. 3.1 Vorder- und Rückansicht Abbildung 1 . Vorder- und Rückansicht des Green Motion Building EV Chargers 285.5 mm (11.2 inch) RFID Kennzeichnung Beschreibung Gehäuse...
  • Seite 12 Titel 190.5 mm (7.5 inch) Kennzeichnung Beschreibung Befestigungsschlitze INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 13: Ansicht Von Links Und Rechts

    Titel 3.2 Ansicht von links und rechts Abbildung 2 . Ansicht rechts und links des Green Motion Building EV Chargers 116 mm (4.5 inch) 116 mm (4.5 inch) Kennzeichnung Beschreibung Eingang Typ-2-Buchse Anzeige des Stromzählers INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 14: Ansicht Von Unten

    Kabelverschraubung mit Kontermutter M32 (Kabelausgang für SKU-Version mit Kabel) 3.4 Steckverbindertypen Der Green Motion Building EV Charger kann mit zwei Arten von Ladekabeln geliefert werden: 1. Typ-2-Stecker mit Kabel (Modus 3), 400 V, 32 A, ein- oder dreiphasig 2. Typ-2-Stecker mit Buchse (Mode 3) Die maximale Leistungsabgabe eines Typ-2-Steckers beträgt unabhängig von der Nennleistung des EV Chargers 22 kW.

  • Seite 15: Stromzähler

    Titel 3.5 Stromzähler Die MID-zertifizierte Green Motion Building EV-Ladestation ist mit einem Stromzähler vom Typ Iskra WM3M4 ausgestattet. Abbildung 5 . Anzeige des Stromzählers Isk ra ® W M 3 M 4 A +kW h kW h C lass B 3 x 2 3 0 (4 0 0 )V 5 0 /6 0 H z 0 .2 5 -5 (4 0 )A...

  • Seite 16: Hinweise Zu Produkten Und Zubehör

    GMB 3,7-22 kW T2S MID 4G Tabelle 6 . Referenzen für Zubehör Sollwert Beschreibung XCI3025221 Kabelhalterung XCI3025021 Standsäule für eine Ladestation XCI3025121 Standsäule für zwei Ladestationen XCI000411 RFID-Karte x 5 GMA02AI000000A00 N.1-Ethernet Verlängerungssatz GMA02AL000000A00 N.1-Ethernet Verlängerungssatz INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 17: Relevante Informationen Vor Der Installation

    • Wasserpumpenzange • Hydraulisches Bohrgerät • RJ45-Crimpwerkzeug (falls Ethernet Verbindung erforderlich) • 4.2 Prüfen des Paketinhalts Im Lieferumfang des Green Motion Building EV Chargers sollten folgende Teile enthalten sein: Green Motion Building EV Charger • Schnellstartanleitung • Sicherheitshinweise • Bohrschablone •...

  • Seite 18: Anweisungen Zum Heben, Transportieren Und Entladen

    Die zum Heben verwendeten Seile und Fahrzeuge müssen für das Gewicht des Geräts geeignet sein. Heben Sie nicht mehrere Einheiten oder Teile des Geräts gleichzeitig an, sofern nicht anders vorgegeben. Der Green Motion Building EV Charger hat keine speziellen Hubwerkzeuge.

  • Seite 19: Montage Und Installation

    Stellen Sie sicher, dass um den EV Charger genügend Freiraum für die Luftzirkulation vorhanden ist. Lokale Vorschriften erfordern möglicherweise größere Freiräume. Es wird außerdem empfohlen, die Green Motion Building T2/T2S-Version des Ladegeräts mit Abstandshaltern zu montieren, wenn es an der Wand montiert wird, um freien Zugang zur Ladebuchse zu gewährleisten.

  • Seite 20: Gehäuse Des Green Motion Buildung Ev Charger Öffnen Und Schließen

    Achten Sie beim Entfernen der vorderen Abdeckung darauf, dass die Kabelverbindungen nicht beschädigt werden. Gehen Sie wie folgt vor, um das Gehäuse der Green Motion Building EV Chargers zu öffnen: Schritt 1 . Drehen Sie die acht Schrauben aus dem Gehäuse des EV Chargers heraus.
  • Seite 21 Abbildung 7 . Frontabdeckung mit der LED Leiste und den RFID Leserplatinen Kennzeichnung Beschreibung LED-Leisten-Kabelstecker Kabelanschluss des RFID Lesers) Schritt 3 . Setzen Sie die Frontabdeckung wieder auf den EV Charger und befestigen Sie sie mit den Schrauben. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 22: Montage

    Art der Wand, an der der EV Charger befestigt werden soll. • Dadurch ist eine stabile Befestigung des Green Motion Building EV Chargers sichergestellt. Das Netzkabel wird durch die Kabeleinführungen unten am EV Charger eingeführt. Beachten Sie bei Menschen mit Handicap die nationalen Anforderungen an die Barrierefreiheit beim EV Charger.
  • Seite 23 Titel Abbildung 8 . Bohrschablone für den Green Motion Building EV Charger an der Wand 190.5 mm (7.5 inch) Kennzeichnung Beschreibung Loch Boden INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 24 Titel Abbildung 9 . Green Motion Building EV Charger an der Wand befestigen Kennzeichnung Beschreibung Schrauben Klebedichtungen INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 25 Title Titel 00 Figure . How to mount the Green Motion Building EV charger (T2S version) on a wall Abbildung 10 . Green Motion Building EV Charger (T2S-Version) an der Wand befestigen Kennzeichnung Beschreibung Ø6-mm-Schrauben Dichtungen Abstandhalter INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 26 Titel Figure . How to mount the Green Motion Building EV Charger (T2S version) with the cable holder on a wall Abbildung 11 . Green Motion Building EV Charger (T2S-Version) mit dem Kabelhalter an der Wand befestigen Kennzeichnung Beschreibung Ø6-mm-Schrauben...

  • Seite 27: Elektrische Und Netzwerkanschlüsse

    40 A 20 A 40 A Für die Stromversorgung werden starre Drähte empfohlen. Diese Querschnitte müssen von einer qualifizierten Fachkraft je nach Länge der Kabel bewertet werden. Beachten Sie immer die örtlichen Installationsvorschriften. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 28 Anlagenverfügbarkeit zu erhöhen. Der elektrische Anschluss erfolgt an den Versorgungsklemmen unten an der Ladestation. Die Verkabelung der EV-Ladestation mit der Spannungsversorgung ist in Abb. 12 dargestellt. Abbildung 12 . Netzschaltbild für den Green Motion Building EV Charger Kennzeichnung Beschreibung...

  • Seite 29: Elektrischer Anschluss Und Klemmen

    Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass der Hauptschalter der externen AC-Leitung getrennt ist und die Leistungsschalter offen sind. Schritt 1 . Öffnen Sie das Gehäuse des Green Motion Building EV Chargers. Ausführliche Anweisungen finden Sie in Unterabschnitt 5.2 dieses Handbuchs.
  • Seite 30 Titel Abbildung 13 . Übersicht des Netzklemmenblocks im Green Motion Building EV Charger mit angeschlossenen Phasen (L1, L2, L3), Neutralleiter (N) und Schutzleiter (PE) L1 PE N L2 L3 INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 31: Ladestrombegrenzung

    Stromeinstellung ab und haftet nicht für einen unsachgemäßen Betrieb. Gehen Sie wie folgt vor, um den maximalen Ladestrom für den Green Motion Building EV Charger zu begrenzen: Schritt 1 . Öffnen Sie das Gehäuse des Green Motion Building EV Chargers. Ausführliche Anweisungen finden Sie in Unterabschnitt 5.2 dieses Handbuchs.
  • Seite 32 Titel Abbildung 15 . LED-Panel (Leiterplatte) an der Rückseite der Frontabdeckung des Green Motion Building EV Chargers FACTORY RESET Kennzeichnung Beschreibung LED-Panel (PCB) DIP-Schalter 1 zur Begrenzung der Ausgangsleistung Taste zum Zurücksetzen auf Werkseinstellungen INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 33: Externes Schaltgerät Installieren

    Shutter (Kabel oder T2-Buchse) bei einem Ausfall des Leistungsschützes einen Not-Stopp ausführen. Damit ein Not-Stopp ausgeführt werden kann, müssen die Schutzschalter des Green Motion Building EV Chargers mit einer Auslösespule/einem Arbeitsstromauslöser ausgestattet sein, ein Gerät, das die Schutzschalter aus der Ferne ausschaltet.

  • Seite 34: Externes Schaltgerät Installieren

    1P+N-Schutzschalter einer Modulgröße passt. Die Klemme E (Not-Aus) befindet sich an der Steuereinheit. So schließen Sie Ihre Arbeitsstromauslöser an das Green Motion Building an. EV Charger befolgen Sie diese Schritte: Schritt 1 . Stellen Sie sicher, dass das Gerät ausgeschaltet und die Last abgetrennt ist.
  • Seite 35 GND (Arbeitsstromauslöser)  Schritt 3 . Öffnen Sie den Eaton Green Motion Building EV Charger. EV Charger Siehe Abschnitt 5.2. Schritt 4 . Finden Sie den Gegenstecker (Steckleiste J9) auf der AC-Plattform (siehe Abbildung 19). INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 36 Titel Abbildung 18 . Lage der AC-Plattform Kennzeichnung Beschreibung AC-Plattform Gegenstecker (Steckleiste J9) hinten an der AC-Plattform INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 37 Abbildung 19 . Die Rückseite der AC-Plattform und die Position des Gegensteckers Kennzeichnung Beschreibung Gegenstecker (Steckleiste J9) Elektronikplatinen dürfen nicht entfernt werden. Die Abbildung dient nur der Veranschaulichung. Stellen Sie sicher, dass Sie geeignete PSA tragen, um den Vorgang durchzuführen. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 38 Pin 4  Pin 19, 20 GND (Arbeitsstromauslöser)  Rand der Leiterplatte Achten Sie auf die Ausrichtung des Steckers in Bezug auf die Leiterplattenkante. Bei falscher Verdrahtung kann das Gerät nicht richtig funktionieren. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 39: Überprüfung

    Leistungsaufnahme Kabelausgang Schritt 6 . Setzen Sie die Plattform vorsichtig wieder ein, und schließen Sie den Green Motion Building. EV Charger Wenn nach dem Einbau des Arbeitsstromauslösers ein Fehler am Leistungsschütz im EV Charger auftritt, geht der EV Charger in einen Fehlermodus über. Die LED-Anzeige an der vorderen Abdeckung leuchtet rot.

  • Seite 40: Stromeinstellungen Für Ev-Konformität

    Version: 22 kW (3P) Bei Schäden, die durch unsachgemäße Stromeinstellung verursacht werden, erlischt die Produktgarantie und es werden keine Rücksendungen akzeptiert. Eaton lehnt jede Verantwortung für eine unsachgemäße Stromeinstellung ab und kann nicht für einen unsachgemäßen Betrieb haftbar gemacht werden.

  • Seite 41: Fernabschaltung

    Schritt 4 . Führen Sie das Kabel durch die Kommunikationskabel-Einführung des EV Chargers (siehe Abbildung 21). Schritt 5 . Setzen Sie die Plattform vorsichtig wieder ein, und schließen Sie den Green Motion Building. EV Charger INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 42: Ethernet Verbindung

    Ende (für den Anschluss an die Leiterplattenplattform) und einer Buchse am anderen Ende ausgestattet. Schritt 1 . Öffnen Sie den Eaton Green Motion Building EV Charger. Siehe Abschnitt 5.2. Schritt 2 . Finden Sie die beiden Ethernetanschlüsse an der Unterkante der Leiterplattenplattform (siehe Abbildung 23).

  • Seite 43: Lte Verbindung

    ETH0 (linker Anschluss), ETH1 (rechter Anschluss). 6.8 4G LTE Verbindung Green Motion Building EV Charger, die 4G WAN Konnektivität unterstützen, sind bei der Installation mit einer 4G-SIM-Karte auszustatten (nicht im Lieferumfang des Geräts enthalten). Bei der Auswahl einer SIM-Karte für die Ladestation sind die folgenden Spezifikationen zu beachten.
  • Seite 44 Abbildung 24 . Stelle des SIM-Kartenhalters Kennzeichnung Beschreibung SIM-Karte im SIM-Kartenhalter Schritt 4 . Schließen Sie die Kabel an der Frontabdeckung an, bauen Sie die Plattform vorsichtig wieder zusammen und schließen Sie das Gerät. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 45: Anschluss An Einen Stromzähler

    Green Motion Building Ladestationen können an die Stromzähler des Gebäudes angeschlossen werden und ermöglichen so einen dynamischen Lastausgleich. Die EV Charger kommunizieren mit den Stromzählern über Modbus TCP/IP-Protokoll. Die folgenden Stromzähler sind für die Verwendung mit Green Motion Building EV Chargern vorkonfiguriert und werden daher empfohlen: Tabelle 14 .

  • Seite 46: Last- Und Phasenausgleich

    EV Charger als Master: Ein als Master konfigurierter EV Charger steuert die anderen EV Charger im Netzwerk und initiiert Befehle an die anderen EV Charger, d. h. die Knoten. Als Master kann jeder Green Motion Building EV Charger ausgewählt werden. Wenn die Kommunikation mit dem Backend über 4G erfolgt, muss der Master mit einer 4G-SIM-Karte ausgestattet sein.
  • Seite 47 Optimaler Ausgangsstrom (abhängig vom Lastausgleichsalgorithmus von Eaton) Statischer Lastausgleich: Der maximal verfügbare Strom wird entsprechend dem Lastausgleichsalgorithmus von Eaton auf die EV Charger aufgeteilt. Der maximal verfügbare Strom ist je nach elektrischer Anlage EIN FESTER WERT. Maximal verfügbare Stromstärke = Maximalstrom...

  • Seite 48: Lastausgleich

    Priorität des Chargers • Die Parameter PRIORITY OF EV CHARGER (Priorität des EV Chargers) bestimmt die Bedeutung, die der Lastausgleichsalgorithmus von Eaton jedem EV Charger zuweist. Dieser Parameter kann von einem EV Charger zum anderen abweichen. Beispiel In einem Gebäude mit einer maximalen Stromkapazität von 100 A werden drei EV Charger installiert. Die Höchstlast aller anderen installierten Anlagen beträgt 60 A.

  • Seite 49: Dynamischer Lastausgleich

    Durch den dynamischen Lastausgleich kann ungenutzte Energie im Gebäude den EV Chargern zugewiesen werden, ohne dass die Kapazität der Ladeinfrastruktur überschritten wird. Für den dynamischen Lastausgleich verwendet der Lastausgleichsalgorithmus von Eaton die beiden Parameter MAXIMUM AVAILABLE CURRENT FOR EV CHARGING (maximal verfügbare Stromstärke für EV-Laden), MAXIMUM CURRENT CAPACITY OF THE BUILDING (maximale Stromkapazität des Gebäudes) und die Informationen des Stromzählers, um den...

  • Seite 50: Vernetzung Von Ladestationen

    Die LED-Leiste an der Frontseite des EV Chargers zeigt den Status mit einem pulsierenden blauen Licht an. 7.2.4 Vernetzung von Ladestationen Green Motion Building EV Charger lassen sich zu einem Netzwerk verbinden. Siehe Abschnitt 8.4 für die verfügbaren Netzwerkoptionen. Vor der Einrichtung eines Netzwerks muss die Installation und Verkabelung aller am Netzwerk teilnehmenden Ladestationen abgeschlossen sein.

  • Seite 51: Phasenanschlüsse Alternieren

    Titel Phasenanschlüsse alternieren Die Schaltpläne in Abbildung 26 erläutern die Verkabelung von mehreren Green Motion Building EV Chargern. Schritt 1. Schließen Sie die Kabel von EV Charger 1 in numerischer Reihenfolge der Phasen an (L1 an Klemme L1, L2 an Klemme L2 und L3 an Klemme L3).

  • Seite 52: Einrichtungder Geräte Und Netzform

    Titel 8 Einrichtung der Geräte und Netzform Der Green Motion Building EV Charger ist auf der Grundlage der Standortparameter und Vernetzungsoptionen sowie der erwarteten Nutzungsoptionen zu konfigurieren. Die Konfigurationsparameter der Ladestation lassen sich in zwei Gruppen unterteilen: Geräteeinstellungen und Einstellungen der Netzwerkschnittstelle.

  • Seite 53: Konfigurierungsseite

    Konfiguration verbleibt. Es wird empfohlen, die Einstellungen nach Abschluss der einzelnen Konfigurationsabschnitte zu speichern und zu übernehmen. Schalten Sie die Ladestation nach Abschluss des Vorgangs AUS und EIN. Erst dann werden die Änderungen vollständig wirksam. Abbildung 28 . Kopfzeile der Konfigurierungsseite INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 54: Geräteeinstellungen

    Der maximale Stromwert, der mit dem Schieberegler eingestellt werden kann, wird durch die Einstellungen des DIP Schalters bestimmt. Die Werkseinstellung für den Maximalstrom ist 32 A. Anweisungen zur Begrenzung des Maximalstroms mit dem DIP-Schalter entnehmen Sie bitte Abschnitt 6.4. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 55: Phasendrehung

    Schritt 4 . Wählen Sie aus dem Dropdown-Menü „Phase rotation“ (Phasendrehung) die entsprechende Anschlussreihenfolge gemäß der Anschlussreihenfolge auf der AC-Netzseite. Schritt 5 . Klicken Sie auf „Speichern“ und auf „Übernehmen“. Abbildung 32 . Dropdown-Menü Phasendrehung INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 56: Ocpp-Konfigurierung

    Titel 8.2.4 OCPP-Konfigurierung Der Green Motion Building EV Charger verbindet sich mit dem Backend des Eaton Charging Network Manager (CNM) über das OCPP 1.6-J Protokoll. Der Teil ist bereits vorkonfiguriert, so sind bei der Verbindung mit CNM keine weiteren Änderungen erforderlich.
  • Seite 57 Schritt 4 . Wählen Sie das Modell (den Typ) des im Gebäude installierten Stromzählers aus. Eine Liste der empfohlenen Stromzähler, die für den Betrieb mit Green Motion Building getestet wurden, finden Sie in Abschnitt 6.9. Schritt 5 . Geben Sie die IP-Adresse des Stromzählers ein.

  • Seite 58: Konfigurierung Der Knoten

    Schritt 5 . Achten Sie darauf, dass der Name der als Master konfigurierten Ladestation im Textfeld Master hostname/IP sichtbar ist. Sollte der Name nicht erkannt werden, geben Sie die Verbindungsparameter manuell ein. Abbildung 38 . Ladestation als Knoten mit statischem Lastausgleich konfiguriert INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 59: Anschluss An Die Eaton Building Energy Management Software (Bems)

    8.4 Anschluss an die Eaton Building Energy Management Software (BEMS) Die Green Motion Building EV Charger können direkt in die Eaton Building Energy Management Software (BEMS) integriert werden und bieten so eine End-to-End-Lösung. Die Ladestationen kommunizieren mit dem BEMS über das Kommunikationsprotokoll Modbus TCP/IP.

  • Seite 60: Netzform

    EV Charger als Master Ein als Master konfigurierter EV Charger steuert die anderen EV Charger im Netzwerk und • initiiert Befehle an die anderen EV Charger, d. h. die Knoten. Als Master kann jeder Green Motion Building EV Charger konfiguriert werden.
  • Seite 61 Schritt 2 . Vergewissern Sie sich, dass das Kontrollkästchen „Enabled“ aktiviert ist. Schritt 3 . Stellen Sie den „Mode“ auf „DHCP client“. Schritt 4 . Klicken Sie auf „Speichern“ und auf „Übernehmen“. Abbildung 41 . Ethernet (ETH1) Anschlusseinstellungen für den Master INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 62: Konfiguration 2: Alle Ladestationen Im Netz, Die Über Einen Wlan-Router Mit Dem

    Schritt 3 . Geben Sie das Passwort für die ausgewählte SSID ein. Schritt 4 . Stellen Sie den „Mode“ auf „DHCP client“. Schritt 5 . Klicken Sie auf „Speichern“ und auf „Übernehmen“. Abbildung 43 . Einstellungen der WLAN-Verbindung für den Master und die Knoten INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 63: Netzwerkverbindungseinstellungen: Master

    Zur Konfigurierung des Masters wählen Sie zunächst die Konfiguration " „Advanced“ (Erweitert): Gehen Sie zum Anfang der Konfigurierungsseite (Abbildung 45). • Wählen Sie unter „Configuration“ (Konfigurierung) die Option „Advanced“ (Erweitert) aus dem Dropdown-Menü. • Abbildung 45 . Auswählen der erweiterten Konfigurationseinstellungen INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 64 Schritt 5 . Geben Sie das Passwort für die ausgewählte SSID ein. Schritt 6 . Stellen Sie den „Mode“ auf „DHCP client“. Schritt 7 . Klicken Sie auf „Speichern“ und auf „Übernehmen“. Abbildung 46 . WLAN-Anschlusseinstellungen für den Master INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 65: Netzwerkverbindungseinstellungen: Knoten

    Einheit. Zur Aktivierung der Ethernetverkettung gehen Sie bitte wie folgt vor: Schritt 1 . Gehen Sie auf der Konfigurierungsseite zum Abschnitt „Ethernetverkettung“ und aktivieren Sie das Kontrollkästchen „Linken und rechten Ethernetanschluss verketten“. (Abbildung 48) Abbildung 48 . Verkettung von Ethernetanschlüssen INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 66 Schritt 3 . Vergewissern Sie sich, dass das Kontrollkästchen „Enabled“ aktiviert ist. Schritt 4 . Stellen Sie den „Mode“ auf „DHCP client“ Schritt 5 . Klicken Sie auf „Speichern“ und auf „Übernehmen“. Abbildung 49 . Einstellungen für verkettete Ethernet-Verbindungen INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 67: Konfiguration 4: Master Über Ethernetswitch Mit Dem Internet Verbunden

    Beim Ausfall einer Ladestation, die als Knoten dient, können keine Knoten mehr mit dem Master kommunizieren, die auf der rechten Seite der Kette angeschlossen sind und stehen nicht mehr zur Verfügung. Configuration 4 INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 68 Schritt 3 . Wählen Sie im Feld „Routing“ die Option „to internet“ aus dem Dropdown-Menü. Schritt 4 . „Mode“ auf „DHCP client“ Schritt 5 . Klicken Sie auf „Speichern“ und auf „Übernehmen“. Abbildung 51 . Ethernet (ETH1) Anschlusseinstellungen für den Master INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 69 Schritt 6 . Klicken Sie auf „Speichern“ und auf „Übernehmen“. Abbildung 52 . Ethernet (ETH0) Anschlusseinstellungen für den Master 8.5.4.2 Netzwerkverbindungseinstellungen: Knoten Zur Verbindung von Knoten und Master in einer Daisy-Chain-Netzwerktopologie siehe Abschnitt 8.5.3.2. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 70: Konfiguration 5: Master Über 4G Lte Mit Dem Internet Verbunden, Knoten Mit Dem Master Verbunden Und Miteinander In Daisy-Chain Topologie Mit Rj45-Kabel

    Schritt 3 . Wählen Sie im Feld „Routing“ die Option „no“ aus dem Dropdown-Menü. Schritt 4 . Stellen Sie den „Mode“ auf „Fixed address“. Schritt 5 . Geben Sie die Anschlussparameter für den Stromzähler ein. Schritt 6 . Klicken Sie auf „Speichern“ und auf „Übernehmen“. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 71 Schritt 4 . Stellen Sie den „Mode“ auf „DHCP client“. Schritt 5 . Fügen Sie Einzelheiten für das LAN hinzu (IP-Adresse, Maske...) Schritt 6 . Klicken Sie auf „Speichern“ und auf „Übernehmen“. Abbildung 55 . Ethernet (ETH0) Anschlusseinstellungen für den Master INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 72 Schritt 4 . Wählen Sie im Feld „Provider“ Ihren Anbieter aus dem Dropdown-Menü aus. Schritt 5 . Klicken Sie auf „Speichern“ und auf „Übernehmen“. Dieser Abschnitt ist nur für Produkte verfügbar, die 4G LTE unterstützen. Die Green Motion Building EV Charger sind mit den SIM-Karteneinstellungen für die folgenden Anbieter vorkonfiguriert: Hologram •...
  • Seite 73 APN Username • APN Password • Die technischen Daten der unterstützten SIM-Karten sind in Abschnitt 6.8 angegeben. 8.5.5.2 Netzwerkverbindungseinstellungen: Knoten Zur Verbindung von Knoten und Master in einer Daisy-Chain-Netzwerktopologie siehe Abschnitt 8.5.3.2. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 74: Wlan Hotspot Fungiert

    Verwendung der in den obigen Schritten festgelegten IP-Adresse fortfahren. Abbildung 59 zeigt dies am Beispiel der IP-Adresse 192.168.54.1. Geräte, die versuchen, eine Verbindung zur SSID des Master WLANs herzustellen, müssen das gleiche Passwort und Sicherheitsprotokoll verwenden INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 75 Abbildung 59 . Einstellungen des WLAN-Hotspots für den Master 8.5.6.2 Netzwerkverbindungseinstellungen: Knoten Informationen zur Konfigurierung von Ladestationen, die als Knoten fungieren, um sich mit dem WLAN-Netzwerk des Masters zu verbinden, finden Sie in Abschnitt 8.5.2.1. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 76: Bedienung

    Befestigungsschrauben gesichert ist. Wenn die oben aufgeführten Prüfungen bestanden wurden, gehen Sie wie folgt vor: Schritt 1 . Schließen Sie die Leistungsschalter für das AC-Netz. Schritt 2 . Warten Sie, bis die LED aufleuchtet. INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 77: Led-Anzeige

    Titel 9.2 LED-Anzeige In der folgenden Liste sind die möglichen LED-Zustände und ihre Bedeutung im Betrieb des Green Motion Building EV Chargers erläutert. Abbildung 61 . LED-Anzeige des Green Motion Building EV Chargers RFID Kennzeichnung Beschreibung LED-Anzeige INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 78 Stellen Sie sicher, dass das Netz verbunden ist und das Passwort nicht geändert wurde. Pulsieren Es wird gerade ein Update durchgeführt Dauerhaft Die Ladestation steht nicht zum Aufladen zur Verfügung k.A. EV Charger hat keinen Strom INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 79: Stecker Abziehen

    Stecker Typ 2 9.4 Rücksetzen auf Werkseinstellungen Der Green Motion Building EV Charger bietet die Möglichkeit, seine Konfiguration auf die Werkseinstellungen zurückzusetzen. Auf diese Weise können Protokolle aus dem Speicher der Ladestation gelöscht werden, wenn sie nicht länger betrieben wird oder wenn das Netzwerk neu konfiguriert wird.
  • Seite 80 Schritt 9 . Die Ladestation wird einem Stromzyklus unterzogen und die Konfiguration wird auf die Werkseinstellungen zurückgesetzt. Der Green Motion Building EV Charger bietet eine alternative Methode zum Zurücksetzen des Geräts auf die Werkseinstellungen, falls der Benutzer aus irgendeinem Grund keinen Zugriff auf die Konfigurierungsseite hat.

  • Seite 81: Wartung

    Das Öffnen des EV Charger sowie jegliche Konfigurationsänderungen müssen von qualifizierten Fachkräften gemäß den örtlichen Vorschriften und Gesetzen zur Sicherheit bei elektrischen Anlagen durchgeführt werden. Warten Sie mindestens 10 Minuten, bevor Sie den Green Motion Building EV Charger entfernen. Das Gehäuse könnte sich während des Betriebs überhitzen oder durch direktes Sonnenlicht erhitzt werden.

  • Seite 82: Aktualisierungen Eines Ev Chargers

    Garantie. Informationen zu verfügbaren Systemaktualisierungen finden Sie auf der Produktwebsite oder wenden Sie sich an den technischen Support von Eaton per E-Mail: BGTechSupport@eaton.com Sind Green Motion Building EV Charger in einem Master-Knoten-Netzwerk verbunden, wird dringend • empfohlen, zuerst die Firmware des als Master konfigurierten EV Chargers zu aktualisieren, gefolgt von der Aktualisierung der Firmware der als Knoten konfigurierten EV Chargers.

  • Seite 83: Fehlerbehebung

    Führen Sie eine Sichtprüfung des Zustands von Ladekabel, Stecker und Buchsen, der Fahrzeugbuchse sowie der Buchse am EV Charger durch (falls Sie einen Green Motion Building EV Charger mit Typ-2-Buchse nutzen). Brechen Sie die Nutzung sofort ab, wenn Sie mechanische Beschädigungen an diesen Teilen feststellen.

  • Seite 84: Technische Daten

    Sie müssen regelmäßig gereinigt werden und stets gut lesbar sein. Angaben auf dem Typenschild: Hersteller Modell Seriennummer Betriebsdaten Warnhinweise und Gebrauchsanweisung. Abbildung 63 . Lage des Typenschilds an der Unterseite des Green Motion Building EV Chargers Kennzeichnung Beschreibung Typenschild INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...

  • Seite 85: Technisches Datenblatt

    Abbildung 64 . Beispiel für ein Typenschild für den Green Motion Building EV Charger 12.2 Technisches Datenblatt Die aktuelle Fassung des technischen Datenblatts zum Green Motion Building EV Charger sowie die entsprechende CE-Zertifizierung können Sie auf www.eaton.com herunterladen. Tabelle 20 . Liste der Normen, die der Green Motion Building EV Charger erfüllt...
  • Seite 86 Titel Hinweise: INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 87 Titel Hinweise: INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Mai 2023 www.eaton.com...
  • Seite 88 Eaton Industries Manufacturing GmbH Place de la Gare 2 1345 Le Lieu, Schweiz Eaton.com/greenmotionbuilding © 2023 Eaton Eaton ist ein eingetragenes Warenzeichen. Alle Rechte vorbehalten Publikationsnummer MN191028DE Alle anderen Warenzeichen sind Mai 2023 Eigentum ihrer jeweiligen Inhaber.
