6.5.3 Überprüfung
Prüfen Sie die folgenden Punkte, um die EV-Kompatibilität des EV Chargers nachzuweisen und demonstrieren zu können:
Harmonische Verzerrung und unsymmetrische Belastung der Stromversorgung:
Die Stromversorgung muss zwingend den internationalen Normen IEC 61000-2-1, 61000-2-2,
EN 50160 § 4.2.4 und § 4.2.5 entsprechen.
Niederfrequente leitungsgeführte Störungen in der Stromversorgung bis 150 kHz Supraharmonische:
Der Störpegel im Frequenzband von 0 kHz – 150 kHz (ausschl. Harmonische) darf 4 % der Phasen-Neutralleiter-
Spannung nicht überschreiten.
Wenn diese Punkte nicht erfüllt sind, muss die Installation angepasst werden, sodass sie den Normen entspricht
(zusätzlicher Filter, anderer Stromanschluss usw.).
Andernfalls muss vor dem EV Charger ein Trenntransformator installiert werden.

6.6 Fernabschaltung

Zur Fernabschaltung des EV Chargers kann ein externes Leistungsschütz anhand des Schaltbildes, siehe Abbildung 15,
angeschlossen werden.

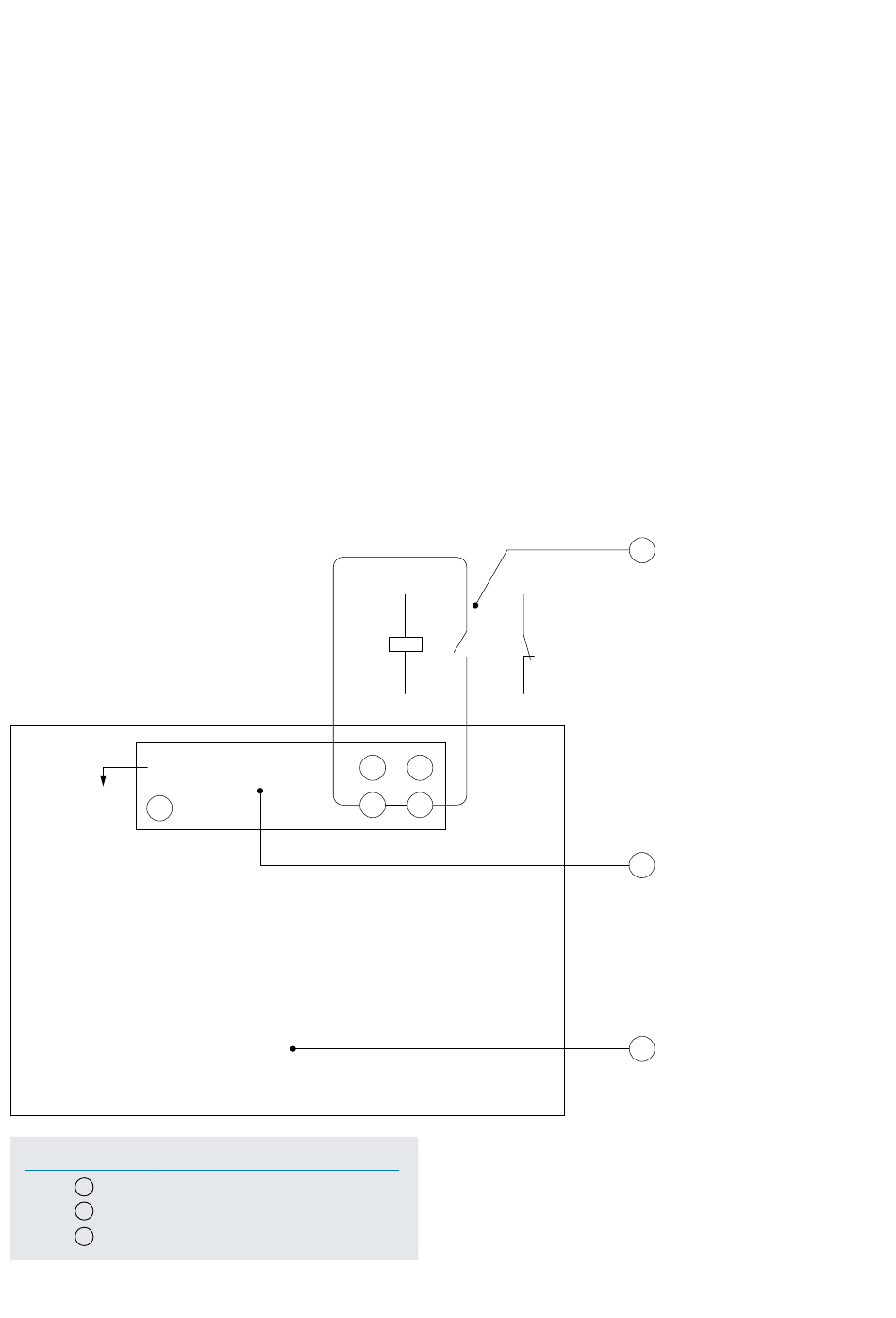

Figure 15 . Anschluss eines Leistungsschützes an die Steuereinheit (Leiterplatte) des Green Motion Building
EV Chargers
20
Kennzeichnung Beschreibung
1 Steuereinheit (Leiterplatte) GMCU-MPB2
Steckleiste J7
2
Externes Schütz
3
26 INSTALLATIONSHANDBUCH GREEN MOTION BUILDING MN191028DE Februar 2022 www.eaton.com
A2 2 R4
A1 1 R3
3 1
4 2
3
2
1
