Effectuer le montage
1. Marquer la position des trous de perçage.
2. Percer les trous.
3. Placer les chevilles et visser les vis à env. 2/3.
4. Accrocher le boîtier préparé.
5. Contrôler la position correcte avec un niveau à bulle.
6. Serrer les vis.
L'installation nBox peut ensuite être câblée. Nous recommandons de procéder comme suit :
1. Introduire tous les câbles nécessaires dans le boîtier. Veiller à ce que les chemins de câbles dans le boîtier
soient aussi courts que possible.
Plus d'informations : chapitre
Remarque
i
L'introduction des câbles par la découpe à l'arrière du boîtier s'effectue sans anti-traction. C'est
pourquoi les câbles doivent être posés de sorte qu'aucune traction ne puisse être exercée sur les
câbles à l'extérieur du boîtier.
Les entrées de câble à membrane avec anti-traction ne peuvent être utilisées qu'une seule fois. Il
n'est pas possible de retirer un câble introduit sans endommager l'entrée de câble.
2. Raccorder les circuits de sortie.
Plus d'informations : chapitre
3. Si disponibles : câbler les contacts de signalisation, les contrôleurs de phase centraux et l'interrupteur d'arrêt
d'urgence.
4. Si disponibles : câbler BRI, BPD ainsi que BSIM sur le bus système.
5. Raccorder l'alimentation en tension (hors tension) et remonter le module CA.
Plus d'informations : chapitre
6. Raccorder les batteries, NE PAS encore remettre en place les fusibles.
Plus d'informations : chapitre
7. Contrôler l'installation et la préparer pour la mise en service.
Plus d'informations : chapitre
Remarque
i
La mise en service de l'installation nBox ne fait pas partie de ce manuel. La mise en service par
l'application nBox est décrite dans un document séparé.
nBox, Manual de montage 1.0 | 02.2021 | fr
Remarque
i

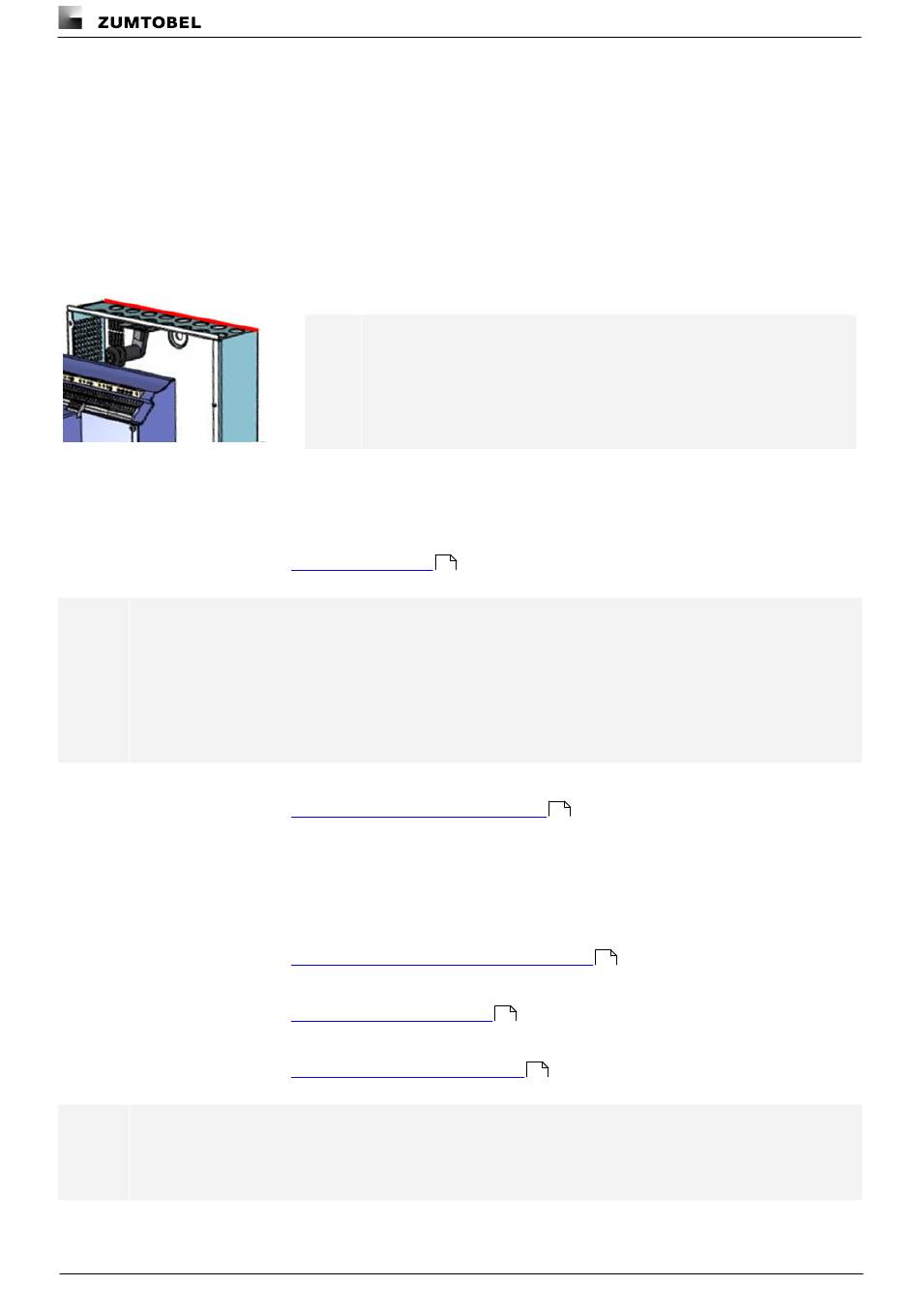

Si le lieu de montage de l'installation nBox est situé à proximité
d'un sprinkler, il faut prévoir un joint d'étanchéité entre le bord
supérieur du boîtier nBox et le mur (illustration à gauche) pour
empêcher toute infiltration d'eau en cas d'incendie.
Introduire les câbles
19
Raccordement des circuits de sortie
Raccordement de l'alimentation en tension
Raccordement des batteries
Contrôle avant la mise en service
22
32
35
38
Montage et installation
18
