Kondensatanschluss
Die Kanalklimageräte sind werksseitig mit einer Kondensatpumpe ausgerüstet.
Sie haben aber auch die Möglichkeit, das im Kühlbetrieb anfallende Kondensat über natürliches
Gefälle abzuführen.
Für die bauseitige Kondensatleitung sollte ein Leitungsquerschnitt von min. 25 mm Innendurch -
meser gewählt werden. Achten Sie beim Verlegen der Kondensatleitung darauf, das ausreich-
endes Gefälle und ausreichende Befestigungspunkte vorhanden sind.
Benutzen Sie die Kondensatpumpe zum Abführen des Kondensates, ist die max. Förderhöhe
55 cm über dem Anschluss am Gerät, wobei in diesem Fall eine Reduzierung des Leitungs -
querschnittes auf 12 mm vorzunehmen ist.
Achten Sie beim Verlegen der Konensatleitung darauf, das sich keine Wassersäcke bilden
und ein Gefälle von 1 - 2 % eingehalten wird.
Um eine Geruchsbelästigung zu vermeiden, sollte vor dem Anschluss an die Falleitung ein
Syphon gesetzt werden. Insbesondere ist ein Syphon erforderlich, wenn das Kondensat nur
über das natürliche Gefälle abgeführt werden soll, da durch die erhöhte Pressung der Luft
der Unterdruck in der Kondensatleitung aufgehoben wird.
Vor der Inbetriebnahme sollte auf jeden Fall eine Wasserprobe zur Überprüfung der einwand-
freien Abfuhr des Kondensates durchgeführt werden.

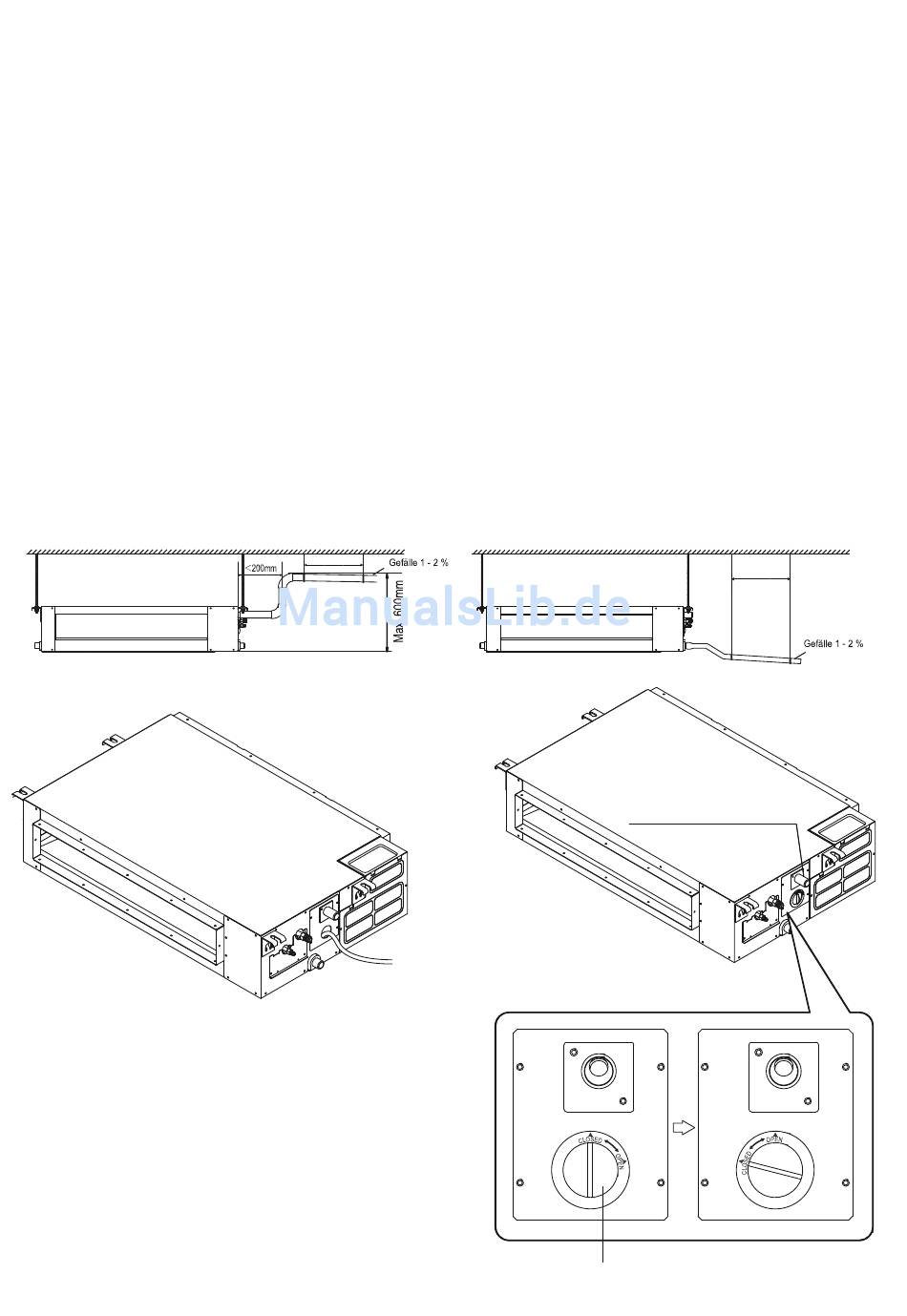

Anschluss mit Kondensatpumpe
Kondensatanschluss :
Aussendurchmesser 29 - 31 mm
Innendurchmesser
0.8-1.0m
Einführung Schlauch für Wasserprobe
Kondensatanschluss
Ablauf frei
25 mm
Anschluss mit natürlichem Gefälle
Geschlossen
Drehverschluss - Öffnung für Wasserprobe
55
0.8-1.0m
Kondensatanschluss
Konensatpumpe
Offen
