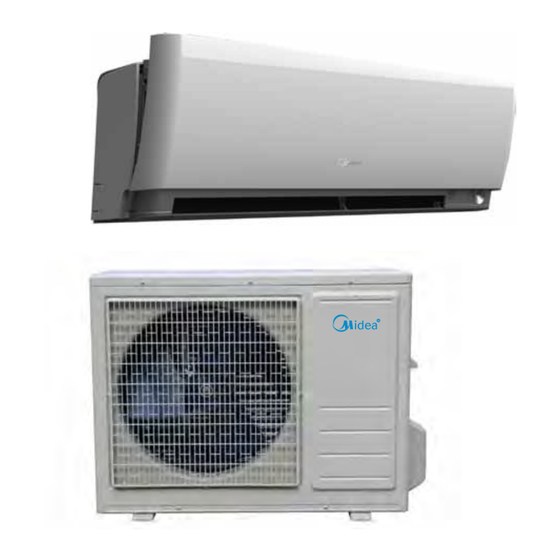

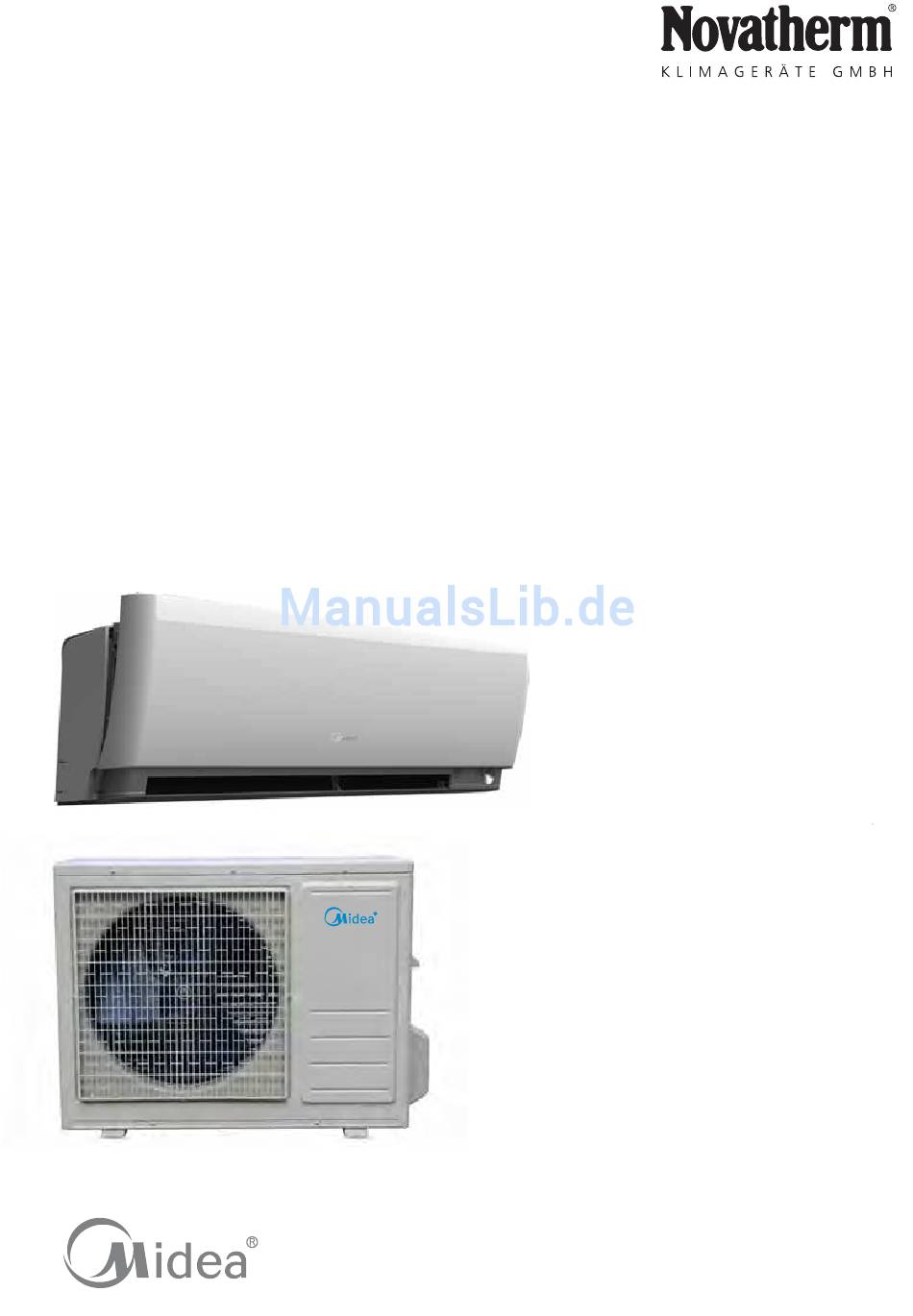

- Seite 1 Bedienungsanleitung Serie MS11PU Premier Full DC - Inverter Split-Wandgerät in Wärmepumpenausführung...
-
Seite 2: Bedienungs - Und Wartungshinweise
Bedienungs - und Wartungshinweise A. Einstellen der Luftausblasrichung Vertikale Ausblas Lamellen Swing Einstellung der vertikalen Luftführung Die Einstellung der horizontalen Luftlenklamellen erfolgt durch die SWING - Funktion auf der Infrarot - Fernbedienung. Durch Drücken der Swing - Taste aktivieren oder stoppen Sie die Swingbewegung der Lamellen. Um Beschädigungen an den Lamellen und dem Swing - Motor zu vermeiden, sollte eine Positionsänderung der Lamelle nur mit der Fernbedienung vorgenommen werden. -
Seite 3: Technische Daten
Bedienungsanleitung Infrarot - Fernbedienung Serie PREMIER Technische Daten : Modell : RG 36 F1 / BGEF Battariespannung : 2 x 1,5 V ( Alkaline LR03 Grösse AAA ) Mindestausgangsspannung : 2,0 Volt Reichweite : 8 - 11 m Eigenschaften : Betriebsarten : Kühlen, Heizen , Entfeuchten , Automatik 24 Stunden Timer Einstellbereich der Raumtemperatrur : 17 °C - 30 °C... -
Seite 4: Bedienung Über Infrarot-Fernbedienung
1 Bedienung über Infrarot-Fernbedienung • Halten Sie die Fernbedienung so, dass die Signale ungehindert zum Empfänger des Klimagerätes gelangen können • Ein Piepton bestätigt die vollständige Übertragung des Signals • Die maximale Entfernung zum Klimagerät beträgt 8-11 Meter • Bei nicht einwandfreier Signalübertragung entsteht eine Wartezeit von bis zu 15 Minuten •... -
Seite 5: Wechseln Der Batterien
2 Wechseln der Batterien • Für die Fernbedienung werden zwei Alkali-Batterien benötigt • Abdeckung des Batteriefaches auf der Rückseite herunterschieben • Leere Batterien entfernen und neue einlegen • Nach dem Batteriewechsel muss die Fernbedienung neu einge- stellt werden HINWEISE: Beim Batteriewechsel keine alten oder verschiedenartigen Batterien verwenden. -
Seite 6: Bedientasten Infrarot - Fernbedienung
Bedientasten Infrarot - Fernbedienung Modell RG 36 F1 / BGEF ON/OFF TE MP MODE SILE NC E S PEE D SW ING T IM ER S W IN G SLE E P T IM ER FRE SH T URB O S EL F FO LLOW CLEA N... - Seite 7 Drucktaste ON/OFF: Drucktaste zum Ein- und Ausschalten des Klimagerätes Drucktaste MODE: Jedes Drücken verändert die gewünschte Betriebsart in der Rei- henfolge Auto Cool Heat Auto: Automatikbetrieb Cool: Kühlbetrieb Dry: Entfeuchtungsbetrieb Heat: Heizbetrieb Wärmepumpe Fan: Nur Lüfterbetrieb Drucktaste SWING Jedes Drücken verändert den Luftaustrittswinkel der Ausblas- lemellen.
- Seite 8 Drucktaste TEMP + Jedes Drücken hebt die Einstellung der Raumtemperatur um 1°C sowie im TIMER Betrieb Anhebung der Uhrzeit Drucktaste TEMP - Jedes Drücken senkt die Einstellung der Raumtemperatur um 1°C sowie im TIMER Betrieb Absenkung der Uhrzeit Drucktaste SILENCE / FP : 1x Drücken, die SILENCE Funktion wird aktiviert, der Lüfter schaltet auf eine Lüfterstufe die kleiner ist als LOW.
-
Seite 9: Anzeigen Im Display
2.1 Anzeigen im Display Ein / Aus Anzeige Automatikbetrieb Anzeige Tastensperre Kühlbetrieb (10) Nicht belegt Entfeuchtungsbetrieb (11) Anzeige SLEEP Funktion Heizbetrieb (12) Nicht belegt Lüfterbetrieb (13) Übermittlungsanzeige Anzeige Temperatur und Timer Anzeige Lüfterstufe auto cool dry heat SET TEMP. TIMER ONOFF silence sleep follow me lock run... -
Seite 10: Anzeige Lüfterstufe
Anzeige der Betriebsart: (1,2,3,4,5) Im eingeschalteten Zustand leuchtet das Symbol der aktuellen Betriebsart . Durch Drücken der MODE-Taste wechseln Sie die Betriebsart über AUTO Cool Dry Heat nach FAN. Anzeigenfeld: Im LCD-Display wird die eingestellte Raumtemperatur angezeigt. Des weiteren erscheint im Modus TIMER die Einschaltzeit TIME ON oder die Ausschaltzeit TIME OFF. -
Seite 11: Beschreibung Der Betriebsarten
Beschreibung der Betriebsarten Automatik-Betrieb: Mit der MODE-Taste wählen Sie die Betriebsart AUTO Mit den TEMP-Tasten stellen Sie die gewünschte Raumtemperatur Drücken Sie nun die ON/OFF-Taste zum Einschalten des Klimage- rätes. Im Display der Inneneinheit leuchtet das Symbol Betrieb. Die Lüfterstufe stellt sich automatisch ein. Im Anzeigendisplay der Fernbedienung wird keine Lüfterstufe angezeigt. -
Seite 12: Betriebsart Entfeuchten, Dry
Betriebsart Entfeuchten, DRY Wählen Sie bei ausgeschaltetem Gerät die Betriebsart DRY (Ent- feuchten) Mit den TEMP + - Taste stellen Sie eine Raumtemperatur von 22- 24°C ein Schalten Sie das Klimagerät mit der ON/OFF-Taste ein. Das Gerät läuft in der kleinsten Lüfterstufe Lüfterstufe Haben Sie das Gefühl, dass die relative Feuchte im Raum angenehm ist, schalten Sie das Klimagerät mit der ON/OFF-Taste der Fernbedienung aus. - Seite 13 Nach Einstellung der Ausschaltzeit dauert es ca. eine halbe Se- kunde, bis die Fernbedienung die Einstellung zum Klimagerät über- trägt. Nach ca. zwei weiteren Sekunden erlischt das Zeichen „h“ im Anzeigenfeld der Fernbedienung und es erscheint die eingestellte Raumtemperatur. Ändern der eingestellten TIMER-Zeit Zum Ändern der eingestellten Ein- und/oder Ausschaltzeit drücken Sie einfach die entsprechende TIMER-ON oder –OFF-Taste bis auf den ge- wünschten Wert und bestätigen ihn durch wiederholtes Drücken.
