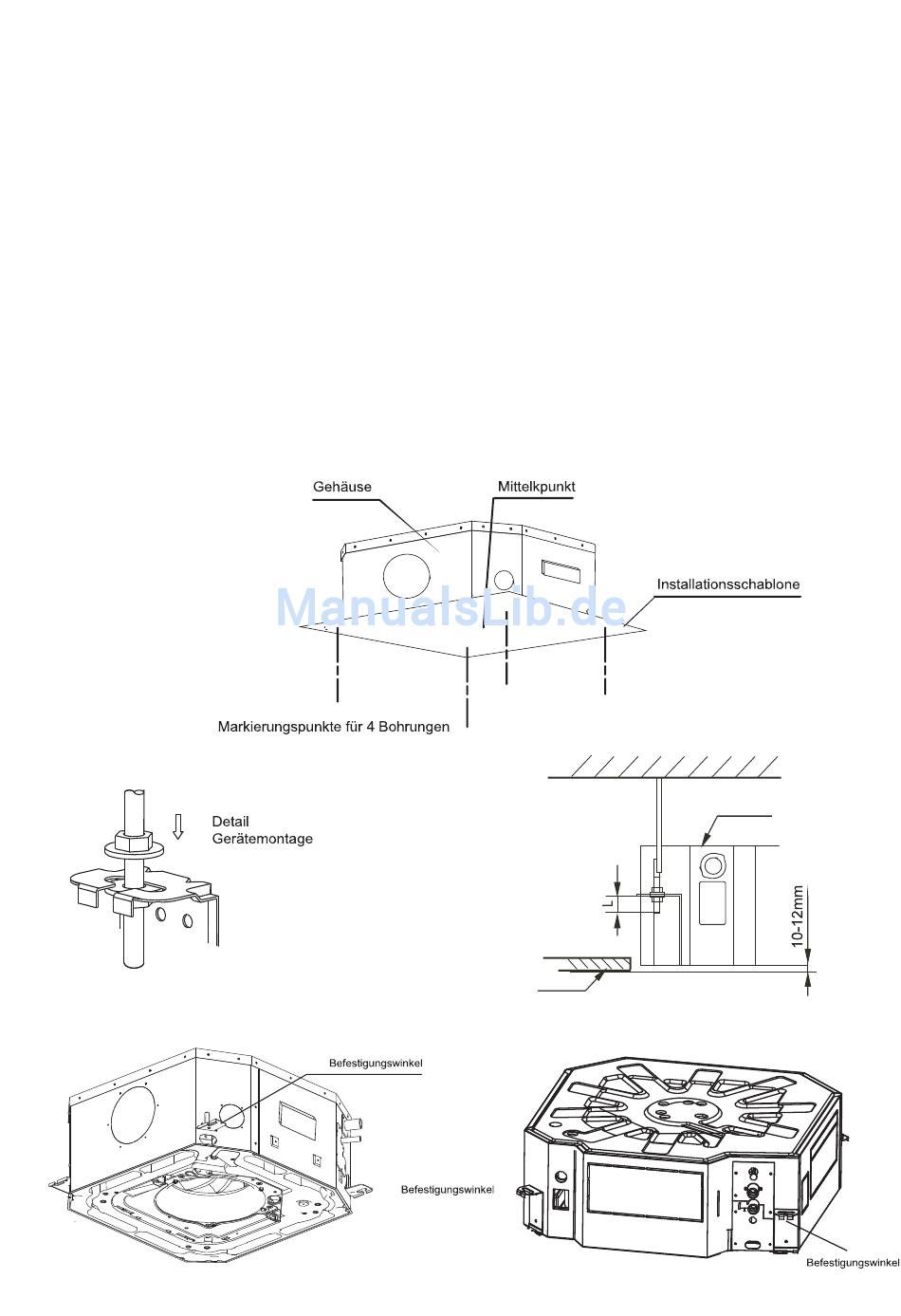

Installation der Kassette
1. Mit der beiliegenden Installationsschablone, haben Sie die Möglichkeit, exakt die Be -
festigungspunkte der Kassette an der Decke festzulegen
2. Einschrauben der Gewindestangen in die Gewindedübel. Die Gewindestangen sollten
mit ausreichend Unterlegscheiben und Muttern zum Fixieren der Kassette ausgestattet sein.
3. Beim Einhängen der Kassette ist unbedingt darauf zu achten, dass Sie die Kassette nicht
an der Kondensatschale anheben. Dies könnte zu einer Beschädigung der Kondensatschale
führen.
4. Ist die Kassette eingehängt, richten Sie sie über die Langlöcher der Haltewinkel so aus,
dass ein gleichmässiger Abstand zum Deckenausschnitt gegeben ist. In der Höhe ist die
Kassette so auszurichten, dass sie a) absolut in Waage hängt, da sonst das Kondensat
nicht einwandfrei zur innen liegenden Kondensatpumpe fliessen kann, und b) bis auf ca.
10 mm an die Deckenunterkante heran reicht.
Decke
20
Gehäuse
