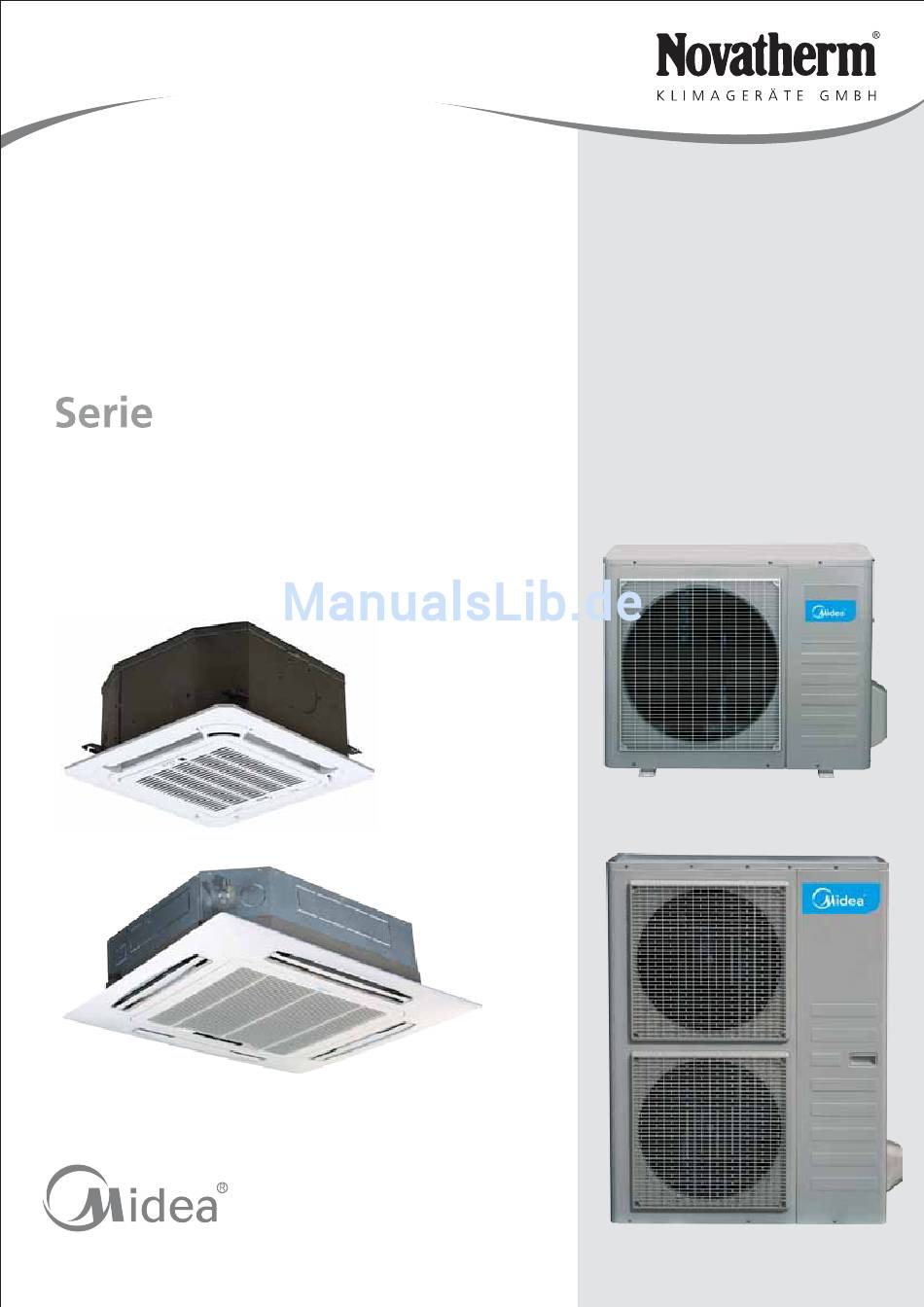

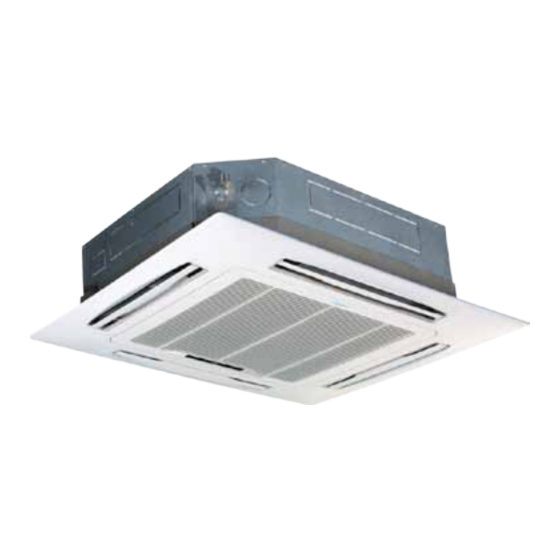

- Seite 1 Montage-, Wartungs- und Bedienungsanleitung MCA2 / DC-Inverter Split - Kassettengeräte in Wärmepumpenausführung...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Allgemeine Hinweise zur Sicherheit Diese Montage- Wartungs- und Bedienungsanleitung enthält grundlegende Informationen und Hin- weise zur Sicherheit, die bei Installation Betrieb und Wartung zu beachten sind. Daher muss sie vom Monteur sowie vom Servicetechniker vor der Montage, Inbetriebnahme und Wartung durchgelesen und befolgt werden. -
Seite 3: Eu Declaration Of Conformity
Low Voltage Directive 2006/95/EC Product: DC Inverter Mono Series MOU-12HDN1-Q MCA2 -12HRDN1-Q MOU-18HDN1-Q MCA2 -18HRDN1-Q MOU- 24HDN1-Q Type Designation/Trademark: MCC-24HRDN1-Q MOU -36HDN1-R MCC-36HRDN1-Q MOU -48HDN1-R MCC-48HRDN1-Q Manufacturer’s name: Midea Air Conditioner Manufacturing Co., Ltd. Manufacturer’s address: Midea Industrial City, Shunde, Foshan, Guangdong, 528311, P.R.China... -
Seite 4: Allgemeine Beschreibung
Allgemeine Beschreibung Die DC - Inverter Wärmepumpen Split-Kasseten - Serie " MCA / MCC " bestehen aus 5 Verdampfer - leistungsgrössen und 5 Kompressor - Kondensatoreinheiten, zur Abdeckung eines Leistungs - bereiches von 3500 bis 14060 Watt Nenn - Kühlleistung und 4000 bis 15230 Watt Nenn - Heizleistung. -
Seite 5: Technische Daten
Technische Daten Modell MCA2 12 HRDN1 MCA2-18HRDN1 MCC-24HRDN1 Spannung V-Ph-Hz 220~240-1-50 220~240-1-50 220-240-1-50 Kühlleistung 3500 5270 7030 Anschlussleistung 1630 2180 Kühlung Stromaufnahme 7,04 9,78 Energieklasse Heizleistung 3810 5860 7760 1090 1600 2180 Anschlussleistung Heizung Stromaufnahme 9,13 Energieklasse Max. Anschlussleistung 1550... - Seite 6 Technische Daten Modell MCC-36HRDN1 MCC-48HRDN1 Spannung V-Ph-Hz 380V～ 50Hz 380V～3~ 50Hz Kühlleistung 10495 14060 Anschlussleistung 3250 4360 Kühlung Stromaufnahme Energieklasse Heizleistung 11020 15230 Anschlussleistung 3030 4160 Heizung Stromaufnahme Energieklasse Max. Anschlussleistung 5000 5460 Max. Stromaufnahme Anlaufstrom l l e TNB306FPNM...
-
Seite 7: Abmessungen Kassetten Im Euroraster
Abmessungen Kassetten im Euroraster 1 . MCA2-12/18 HRDN1 EURORASTER mit Blende 360° Kondensatanschluss 545 (Montagewinkel) 570 (Gehäuse) 647 (Blende) 570 (Gehäuse) Kondensatanschluss O 20/25 Kälteanschluss O 12,7 Kälteanschluss O 6,4 Montagewinkel Blende (Alle Angaben: mm) - Seite 8 Abmessungen MCC 24 / 36 / 48 HRDN1 Ansicht von Oben Ansicht von Unten Kondensatanschluss Befestigungspunkte Frischluftanschluss Φ75 mm A(mm) B(mm) Kanalanschluss Modell Inneneinheit MCC 24 HRDN1 MCC 36 / 48 HRDN1 Φ Frischluftanschluss MCC 24 HRDN1 Kanalanschluss Φ Frischluftanschluss...
-
Seite 9: Abmessungen Ausseneinheiten
Abmessungen Ausseneinheiten 1. MOU12HDN1-Q, MOU18 HDN1-Q MOU 12 HDN1-Q 593 mm MOU 18 HDN1-Q 593 mm 2. MOU 24 HDN1-Q... - Seite 10 MOU- 36 HDN1-R 4. MOU- 48 HDN1-R 1020...
-
Seite 11: Einsatzbereiche Kühlen Und Heizen
Einsatzbereiche Kühlen und Heizen Heizen Kühlen Raumtemperatur ( ℃ ) Raumtemperatur ( ℃ ) -
Seite 12: Leistungstabellen Kühlen - Heizen
Leistungstabellen Kühlen - Heizen MCA2 12 HRDN1 - Q Kühlen Raumtemperatur Feuchtkugel ( °C ) Aussen - 14.00 16.00 18.00 19.00 20.00 22.00 24.00 temperatur °C 10.00 2.42 0.36 2.86 0.45 3.30 0.54 3.50 0.58 3.70 0.63 3.78 0.63 3.86 0.64 2.42 0.37... - Seite 13 Modell MCA2 18 HRDN1 - Q Kühlen Raumtemperatur Feuchtkugel ( °C ) Aussen - 14.00 16.00 18.00 19.00 20.00 22.00 24.00 temperatur °C 10.00 3.65 0.54 4.31 0.67 4.97 0.81 5.27 0.87 5.57 0.94 5.69 0.95 5.82 0.96 3.65 0.55 4.31 0.69 4.97...
- Seite 14 MCC 24 HRDN1 - Q Kühlen Raumtemperatur Feuchtkugel ( °C ) Aussen - temperatur °C 4.89 0.86 5.78 1.00 6.67 1.14 7.10 1.21 7.53 1.29 8.42 1.43 9.26 1.58 4.89 0.87 5.78 1.02 6.67 1.16 7.10 1.23 7.53 1.31 8.42 1.46...
- Seite 15 MCC 36 HRDN1 - Q Kühlen Raumtemperatur Feuchtkugel ( °C ) Aussen - temperatur (°C,Tr) 7.24 1.31 8.55 1.52 9.86 1.74 10.50 1.85 11.14 1.96 12.45 2.18 13.69 2.40 7.24 1.33 8.55 1.55 9.86 1.77 10.50 1.87 11.14 1.99 12.45 2.22...
- Seite 16 MCC 48 HRDN1 - Q Kühlen Raumtemperatur Feuchtkugel ( °C ) Aussen - temp- eratur (°C,Tr) 9.65 1.70 11.40 1.98 13.15 2.27 14.00 2.41 14.85 2.55 16.60 2.84 18.25 3.12 9.65 1.73 11.40 2.01 13.15 2.30 14.00 2.44 14.85 2.59 16.60...
-
Seite 17: Luftgeschwindigkeit Und Ausblastemperatur Im Raum
Luftgeschwindigkeit und Ausblastemperatur im Raum Ausblaswinkel 60º Luftgeschwindigkeit Ausblastemperatur Heizen... -
Seite 18: Installation Der Kassetten
3. Achten Sie darauf, dass das Kondensat mit natürlichem Gefälle ablaufen kann 4. Hat die abgehangene Decke den nötigen Freiraum zur Aufnahme der Kassette 5. Ist ein ausreichender Seienabstand zu Wänden oder Säulen gewährleistet Serie MCA2 12/18 HRDN1-Q Serie MCC 24/36/48 HRDN1-Q Einbau Rasterdecke Luft - Luftaustritt... -
Seite 19: Installation Der Kassette
Installation der Kassette 1. Mit der beiliegenden Installationsschablone, haben Sie die Möglichkeit, exakt die Be - festigungspunkte der Kassette an der Decke festzulegen 2. Einschrauben der Gewindestangen in die Gewindedübel. Die Gewindestangen sollten mit ausreichend Unterlegscheiben und Muttern zum Fixieren der Kassette ausgestattet sein. 3. - Seite 20 Befestigen der Frontblende MCA2 - 12 / 18 HRDN1 - Q Vor dem Befestingen der Frontblende an der Kassette, muss die Elktrozuleitung sowie die Kälteleitungen angeschlossen und verkabelt sein . Zum Befestigen der Blende müssen Sie das Rückluftgitter aus dem Blendrahmen entfernen. Dazu schieben Sie die Haltestifte zur Seite , klappen das Gitter herunter und heben es aus der Aufhängung.
- Seite 21 Befestigen der Frontblende MCC 24 / 36 / 48 Vor dem Befestingen der Frontblende an der Kassette, muss die Elktrozuleitung sowie die Kältemittelleitungen und Kondensatleitung angeschlossen sein . Zum Befestigen der Blende müssen Sie das Rückluftgitter aus dem Blendrahmen entfernen.
-
Seite 22: Montage Blende Kassetten Mca2 / Mcc Hinweise
Montage Blende Kassetten MCA2 / MCC Hinweise Achten Sie bei der Befestigung der Blende an das Kassettengehäuse unbedingt darauf, dass Blende luftdicht am Kassettengehäuse anliegt und absolut in Waage hängt. Lufteintritt Body Blende Isolierung der Blende Decke Isolierung Isolierung Swing -... -
Seite 23: Kondensatanschluss
Kondensatanschluss der Modelle MCC 24/36/48 hat einen Durchmesser I/A von 28,5/32 mm. Für die bauseitigen Kondensatleitungen sollten für die Modelle MCA 12/18 ein Leitungsquerschnitt von min. 25 mm und für die Modelle MCC 24/36/48 ein Leitungsquerschnitt von min. 32 mm vorgesehen werden. - Seite 24 Kassette dicht ist und das Kondensatwasser einwandfrei abgfliessen kann. Bei den Modellen der Serie MCC haben Sie die Möglichkeit, nach dem Entfernen der Abdeck- blende unter dem Kondensatanschluss , Wasser in die Kondensatschale ( ca. 2 Liter ) zu giessen.
-
Seite 25: Frischluftanschluss Kassetten Euroraster Mca2
Frischluftanschluss Kassetten Euroraster MCA2 12/18 Bei den Kassetten MCA2 12/18 haben Sie die Möglichkeit, Frischluft der Kassette über einen bauseitigen Stützlüfter zuzuführen. Die max . Frischluftmenge beträgt für alle Modelle 40 m3/h. Die Frischluftöffnung hat einen Durchmesser von 65 mm. Zum Anschliessen des Frischluftkanals müssen Sie das vorgestanzte Blech der Öffnung entfernen. -
Seite 26: Frischluftanschluss Modelle Mcc 24
Isolierung Anschlussmöglichkeit zusätzliche Luftauslässe Bei den Kassetten der Serie MCC haben Sie die Möglichkeit, einen Teil der Luft über eine zusätzliche Öffnung zu einem zweiten Luftausblaskasten ( bauseits) in den Raum oder Neben- raum zu führen. Zum Anschliessen des Kanals, müssen Sie das vorgestanzte Blech der Öffnung entfernen. -
Seite 27: Kanalöffnungen Bei Serie Mcc
Kanalöffnungen bei Serie MCC Abmessungen Kanalanschluss MCC 24 A=350mm; B=85mm MCC 36 / 48 A=350mm; B=155mm... -
Seite 28: Montage Der Ausseneinheiten
Montage der Ausseneinheiten Decke (Wand ) Lufteintrott >30cm Befstigungt Air inlet Mindestabstand >60cm Luftaustritt Fundamenttiefe Abstand Mindestabstand 600mm zwischen 2 Aussengeräten 600mm M10 Dübel 4 Befestigungen pro Gerät Abstand zwischen den Befestigungen 12X20 elyptische Bohrungen Die Abstände Dund E entnehmen Sie bitte den Masszeichnungen... -
Seite 29: Wasserablauf Am Aussengerät
Wasserablauf am Aussengerät Im Heizbetrieb bereift oder vereist der Wärmetauscher der Ausseneinheit. Die Regelung überwacht eigenständig den Zustand des Wärmetauschers und leitet wenn notwendig den Abtauvorgang ein. Das beim Abtauvorgang anfallende Wasser sammelt sich auf dem Boden der Ausseneinheit und kann, je nach Montageort, frei oder mit einem Anschluss - schlauch abgeführt werden. - Seite 30 (B) m ( C ) m ( A ) m Flüssig ab dem 5. Meter MCA2 12 12,7 6,35 MCA2 18 12,7 6,35 MCC 24 15,9 9,52 MCC 36 15,9 9,52 MCC 48 15,9 9,52 Ausseneinheit MOU - HDN1 Ölbogen...
- Seite 31 MCA2 / MCC DC - Inverter Kältekreislauf MCA2 12 HRDN1 - MOU 12 HDN1-Q Wärmetauscher Kapillare Wärmetauscher 4- Wegeventil Kompressor Ausseneinheit Inneneinheit MCA2 18 HRDN1-Q - MOU 18 HDN1-Q MCC 24 HRDN1-Q - MOU 24 HDN1-Q Temperaturfühler Wärmetauscher Register Kapillare Filter Wärmetauscher...
- Seite 32 MCA2 12/18 Füllmenge in kg = (Gesamtabstand – 5) m x 11 g/m Durchmesser der Flüssigkeitsleitung 9 mm MCC 24/36/48 Füllmenge in kg = (Gesamtabstand – 5) m x 30 g/m Das Kältemittel muss ausder Flasche nachgefüllt werden. Kältemittelwaage benutzen.
-
Seite 33: Elektroanschlüsse
Rückseite des Gerätes. Anschlüsse Inneneinheit MCA2 Die Anschlussklemmleiste befindet sich seitlich am Geäuse und ist mit einer Schutzabdeckung versehen. Anschlüsse Inneneinheit MCC Die Anschlussklemmleiste befindet sich hinter der Blende und ist zusätzlich mit einer Schutzabdeckung versehen. Klemmleiste... - Seite 34 Steuer / Abgeschirmtes Kabel Abgeschirmtes Kabel Verbindungskabel 3 x 0.75mm 3 x 0.75mm ACHTUNG : Bei dem Steuer - Verbindungskabel wird die Abschirmung als ERDE benutzt MCC 36 HRDN1 MCC 48 HRDN1 Modell Phase 3-Phasen 3-Phasen Spannung Volt und Frequenz...
- Seite 35 Stromlaufplan Inneneinheit MCA2 - 12 HRDN1 - Q KODE Legende PUMP WHITE Steckplätze CN1-CN14 Ventilatormotor WHITE C N13 CN 10 CN1 1 Swing - Motor Raumfühler Registerfühler CN14 Steckplätze XP1-XP4 Hauptplatine Steckplätze XS1-XS4 PUMP Kondensatpumpe C N8 Trafo Kondensator Lüftermotor TEMP SELECT TYPE SELECT Schwimmerschalter W.L.SW...
-
Seite 36: Stromlaufplan Ausseneinheit Mou 12 Hdn1-Q
Stromlaufplan Ausseneinheit MOU 12 HDN1-Q Registerfühler Rohrfühler Aussentemperatur- Fühler OPTIONAL:HEATER CN16 CN15 CN14 HEATER 2 YELLOW HEATER 1 BLUE BROWN Hauptplatine CN29 CN34 Zuleitung von CN32 Inneneinheit BLUE CN31 CN33 KOMPRESSOR CN28 CN26 HEAT EXCHANGER 4 - Wegeventil SENSOR2 YELLOW YELLOW REACTOR2 R6025 BLUE... -
Seite 37: Stromlaufplan Inneneinheit Mca 18 Hrdn1
Stromlaufplan Inneneinheit MCA 18 HRDN1 Anschluss DIP - Schalter Funktionen Kabelfernbedienung DISPLAY BOARD ( zur Adressierung KJR 10 B Schalter der Ausseneinheit ) `0 - F ` von ENC2 und `ON / OFF ` von vom Schalter SW 1 dienen zur Adressierung der unterschiedlichen Inneneinheiten Kode... -
Seite 38: Stromlaufplan Inneneinheit Mcc 24 Hrdn1
Stromlaufplan Inneneinheit MCC 24 HRDN1 Kode Legende XS9 XP9 DISPLAY BOARD Ventilatormotor Anschluss Swingmotor XS5 XP5 Kabelfernbedienung Kondensatpumpe KJR 10 B Raumtemperaturfühler Registerfühler CN12 CN14 CN10 Rohranlegefühler CN17 XP1-8 Steckverbindungen ENC2 ENC1 XS1-8 Klemmleiste Trafo Klemmleiste XT3,4 Schwimmerschalter Hauptplatine WHITE... -
Seite 39: Stromlaufplan Inneneinheit Mcc 36 Hrdn1-Q
Stromlaufplan Inneneinheit MCC 36 HRDN1-Q DIP - Schalter Funktionen XS9 XP9 ( Gruppenregler Anschluss Schalter CCM Adressierung ) XS5 XP5 Kabelfernbedienung '0～F' of the S2 and 'ON/OFF' KJR 10 B of the S1 mean the addresses of the different units,Respectively. -
Seite 40: Stromlaufplan Inneneinheit Mcc 48 Hrdn1-Q
Stromlaufplan Inneneinheit MCC 48 HRDN1-Q DIP - Schalter Funktionen XS9 XP9 ( Gruppenregler Anschluss Schalter CCM Adressierung ) XS5 XP5 Kabelfernbedienung '0～F' of the S2 and 'ON/OFF' KJR 10 B of the S1 mean the addresses of the different units,Respectively. -
Seite 41: Selbstdiagnose Über Led
Selbstdiagnose über LED Störkode Modell MCA2 12 HRDN1-Q Operation Timer De-frost Alarm Erklärung Raumtemperaturfühler defekt oder nicht angeschlossen Registerfühler defekt oder nicht verbunden Kommunikationsfehler Innen - Aussen Alarm Kondensatpumpe ( nur bei Kassette ) Fehler EEPROM Schutz Invertermodul Aussenfühler defekt oder nicht verbunden Ausseneinheit Spannungsschutz Kompressor Übertemperaturschutz Ausseneinheit Stromaufnahme zu hoch... - Seite 42 Selbstdiagnose über LED Störkode Modell MCA2 - 18 HRDN1-Q Operation Timer De-frost Alarm Erklärung Temperaturfühler T1 oder T2 defekt oder nicht angeschlossen Kommunikationsfehler Innen - Aussen Alarm Kondensatpumpe / Schwimmerschalter Falsche Gerätekombination Störung Ausseneinheit LED blinkt , LED aus LED blinkt langsam Anzeigendisplay in der Blende Notbetrieb Ein / Aus Ventilator - / Abtau LED...
- Seite 43 Selbstdiagnose über LED Störkode Modell MCC 24 / 36 / 48 HRDN1-Q Art der Störung Operation Timer DEF/FAN Alarm Störkode Kommunikationsstörung zwischen LED2 Innen - und Ausseneinheit blinkt schnell LED1 T1 Raumtemperaturfühler defekt oder nicht angeschlossen blinkt schnell LED1 T2 Rohranlegefühler defekt...
-
Seite 44: Störmeldungen Auf Der Hauptplatine Der Ausseneinheiten
Störmeldungen auf der Hauptplatine der Ausseneinheiten MOU 18 - 48 HRDN1 Anzeige Beschreibung der Störung Fehler EEPROM Kommunikationsfehler zwischen Innen und Ausseneinheit Kommunokationsfehler zwischen Hauptplatine und Invertermodul Temperaturfühler T3 oder T4 defekt Spannungsschutz Kompressor Temperaturschutz Kompressor Hochdruckstörung Niederdruckstörung Stromaufnahme Kompressor zu hoch Kompressor Heissgastemperatur zu hoch ( über 105°C ) Kondensator Übertemperaturschutz ( über 65°C ) Spannungsschutz Hauptplatine... -
Seite 45: Bedienungungsanleitung Infrarot - Fernbedienung Für
Bedienungungsanleitung Infrarot - Fernbedienung für Kassettengeräte : MCA2 / MCC - HRDN1-Q Technische Daten : Modell : RG 51 Q1/BGE Battariespannung : 2x 1,5 V ( Alkaline LR03 Grösse AAA ) Mindestausgangsspannung : 2,0V Reichweite : 8 - 11 m Eigenschaften : Betriebsarten : Kühlen , Heizen, Entfeuchten, Automatik... -
Seite 46: Bedienung Über Infrarot-Fernbedienung
1 Bedienung über Infrarot-Fernbedienung • Halten Sie die Fernbedienung so, dass die Signale ungehindert zum Empfänger des Klimagerätes gelangen können • Ein Piepton bestätigt die vollständige Übertragung des Signals • Die maximale Entfernung zum Klimagerät beträgt 8-11 Meter • Bei nicht einwandfreier Signalübertragung entsteht eine Wartezeit von bis zu 15 Minuten •... -
Seite 47: Wechseln Der Batterien
2 Wechseln der Batterien • Für die Fernbedienung werden zwei Alkali-Batterien benötigt • Abdeckung des Batteriefaches auf der Rückseite herunterschieben • Leere Batterien entfernen und neue einlegen • Nach dem Batteriewechsel muss die Fernbedienung neu einge- stellt werden HINWEISE: Beim Batteriewechsel keine alten oder verschiedenartigen Batterien verwenden. -
Seite 48: Bedientasten Infrarot - Fernbedienung
Bedientasten Infrarot - Fernbedienung Modell RG 51Q1 / BGE SET TEMPERATURE (°C) AUTO FA N ° COO L HIG H ME D HEAT LO W ADJUST Adjus t Adjus t ON/OFF ON/OFF MODE FAN SPEED Fan Speed Setting Mode setting TIMER ON SWING TIMER O N... - Seite 49 Drucktaste MODE Jedes Drücken verändert die gewünschte Betriebsart in der Rei- henfolge Auto Cool Heat Auto: Automatikbetrieb Cool: Kühlbetrieb Dry: Entfeuchtungsbetrieb Heat: Heizbetrieb Wärmepumpe Fan: nur Lüfterbetrieb Drucktaste FAN SPEED: Drucktaste zur Einstellung der gewünschten Lüfterstufe Auto = Automatikbetrieb Low = kleine Lüfterstufe Med = mittlere Lüfterstufe...
- Seite 50 Drucktaste TIME ON: Drucktaste zum automatischen Einschalten des Klimagerätes. Die Eingabe der Einschaltzeit erfolgt durch wiederholtes Drücken der Timer ON-Taste in 30 Minuten-Schritten. Ab der Anzeige von 10:00 (10 Stunden) erfolgt die Eingabe in Ein-Stunden-Schritten. Die Ein- schaltzeit wird gelöscht, indem die Zeit auf 0:00 gesetzt wird. Drucktaste TIME OFF: Drucktaste zum automatischen Abschalten des Klimagerätes.
-
Seite 51: Anzeigen Im Display
Anzeigen im Display Anzeigenfeld Übermittlungsanzeige EIN/AUS-Anzeige Betriebsart-Anzeige Speicheranzeige / Tastensperre Anzeige Timerfunktion Anzeige Lüfterstufe... -
Seite 52: Übermittlungsanzeige
Anzeigenfeld: Im LCD-Display wird die eingestellte Raumtemperatur angezeigt. Des weiteren erscheint im Modus TIMER die Einschaltzeit TIMER ON oder die Ausschaltzeit TIMER OFF. In der Betriebsart nur Lüf- ter FAN sind keine Anzeigen im Display. Übermittlungsanzeige Sie blinkt 1x wenn die Fernbedienung einen Befehl an das Klima- gerät übermittelt. -
Seite 53: Beschreibung Der Betriebsarten
Beschreibung der Betriebsarten Sobald Sie die Stromzufuhr des Klimagerätes über den Sicherungsau- tomaten freigegeben haben, blinkt die Betriebs-LED im Anzeigenfeld der Kassette. Das Klimagerät ist nun Betriebsbereit. Automatik-Betrieb: Mit der MODE-Taste wählen Sie die Betriebsart AUTO Mit den TEMP-Tasten stellen Sie die gewünschte Raumtemperatur Drücken Sie nun die ON/OFF-Taste zum Einschalten des Klimage- rätes. -
Seite 54: Betriebsart Entfeuchten, Dry
ANMERKUNG: Im FAN-Modus erfolgt keine Kontrolle der Raumtemperatur. Das Klima- gerät saugt die Raumluft an, filtert sie und bläst sie wieder in den Raum. Es erfolgt weder eine Kühlung noch eine Heizung des Raumes. Betriebsart Entfeuchten, DRY Wählen Sie bei ausgeschaltetem Gerät die Betriebsart DRY (Ent- feuchten) Mit den TEMP-Pfeiltasten stellen Sie eine Raumtemperatur von 22- 24°C ein... - Seite 55 Automatisches Einschalten ( TIMER ON ) 1. Drücken Sie die CANCEL - Taste um alle alten Einstellungen zu lö- schen. Drücken Sie nun die TIMER-Taste. Im Display der Fernbedie- nung erscheint TIMER ON, sowie der Buchstabe „h“. Sie haben nun die Möglichkeit durch wiederholtes Drücken der TEMP Pfeil -Tasten die gewünschte Dauer bis zum automatischen Einschalten des Kli- magerätes einzugeben.
-
Seite 56: Allgemeine Hinweise, Wartung Und Störungssuche
Allgemeine Hinweise, Wartung und Störungssuche Normale Funktionsweise − Während das Gerät läuft, kann man manchmal das Geräusch von fließendem Wasser hören; dies ist eine normale Erscheinung, die durch das in den Leitungen fließende flüssige Kältemittel verursacht wird. − Beim Anlaufen oder Abschalten des Klimagerätes kann man manchmal leichte Knackgeräusche hören;... - Seite 57 Fühler Widerstandstabelle Raumfühler und Registerfühler , Angaben in °C und kOhm 115.266 12.6431 2.35774 0.62973 108.146 12.0561 2.27249 0.61148 101.517 11.5000 2.19073 0.59386 96.3423 10.9731 2.11241 0.57683 89.5865 10.4736 2.03732 0.56038 84.2190 10.000 1.96532 0.54448 79.3110 9.55074 1.89627 0.52912 74.5360 9.12445 1.83003 0.51426...
