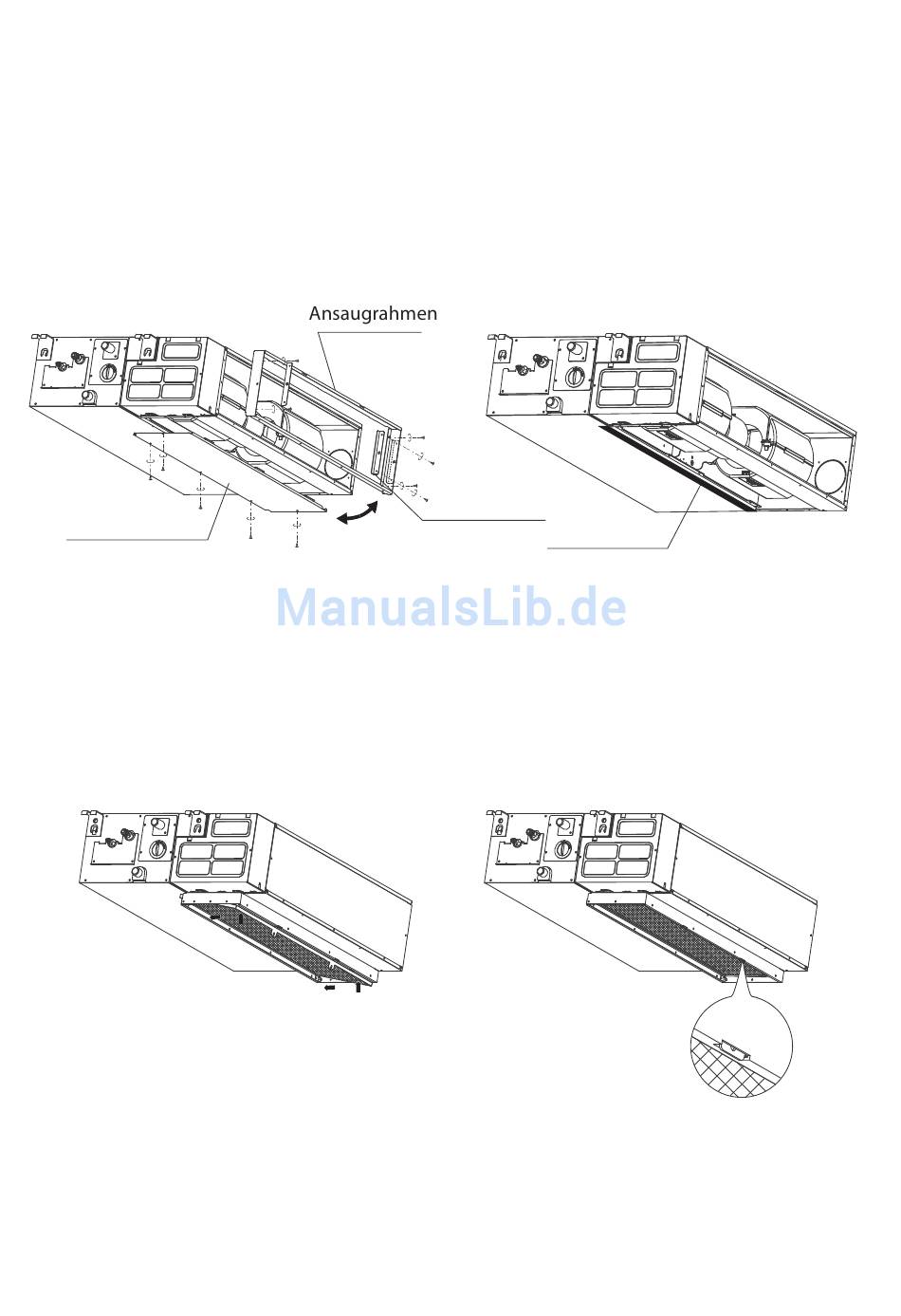

Umbau Luftansaug von standard Horizontal auf Vertikal
1. Demontage des Ansaugrahmens
Entnehmen Sie das Luftfilter durch entfernen der
beiden Befestigungschrauben und ziehen das Filter
nach unten heraus . Schrauben Sie nun den Ansaug-
rahmen sowie die Seitenschienen ab.
Demontieren Sie ebenfalls das Abdeckpanel
und schrauben es auf der Rückseite des Gerätes
wieder an.
Abdeckpanel
3. Wiedereinsetzen des Luftfilters
Zum Einsetzen des Luftfilters stecken Sie
den Filter in die untere Führung und drücken
den oberen Teil in den Rahmen
2. Umsetzen des Ansaugrahmens
Kleben Sie den im Lieferumfang enthaltene
Dichtungsstreifen um die Ansaugöffnung
und schrauben den Ansaugrahmen an das
Klimagerät.
Seitenschiene
Dichtstreifen
4. Fixieren des Luftfilters
Fixieren Sie nun den Filter mit den Haltestiften
am Flanschrahmen
54
