Montage-, Wartungs-
und Bedienungsanleitung
MSX
Serie

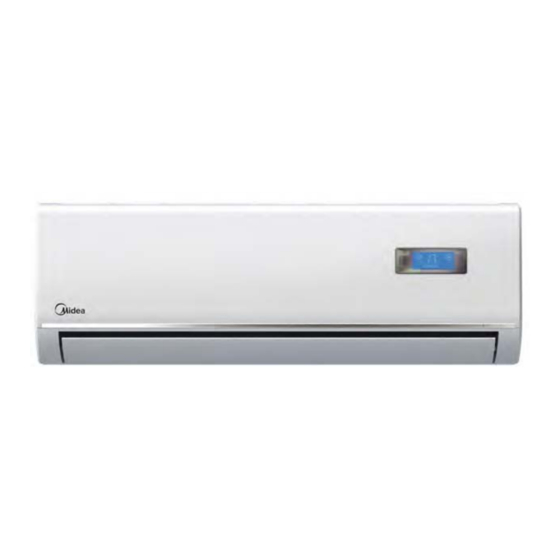

Split-Wandgeräte
in Wärmepumpenausführung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Novatherm MSX

  • Seite 1 Montage-, Wartungs- und Bedienungsanleitung Serie Split-Wandgeräte in Wärmepumpenausführung...
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Allgemeine Hinweise zur Sicherheit Diese Bedienungs - und Montageanleitung enthält grundlegende Informationen und Hinweise zur Sicherheit , die bei Installation Betrieb und Wartung zu beachten sind. Daher muss sie vom Monteur sowie vom Bediener vor der Montage und Inbetriebnahme durchgelesen und befolgt werden. Sie muss am Aufstellungsort des Klimagerätes stets verfügbar sein.
  • Seite 4: Allgemeine Beschreibung

    Allgemeine Beschreibung Die Split - Wärmepumpen Serie MSX besteht aus 6 Wandverdampfern und 6 Kompressor - Kondensatoreinheiten, zur Abdeckung eines Leistungsbereiches von 2050 bis 8200 Watt Nennkühlleistung und 2200 bis 8200 Nennheizleistung. Einfache Installation der Innenteile über Montageplatte. Infrarot Fernbedienung standard für alle Modelle. Als Kälte - mittel darf ausschließlich das umweltfreundliche Kältemittel R 410 a verwendet werden.
  • Seite 5 Technische Daten Modell MSX-07HRN1-QC2 MSX-09HRN1-QC2 MSX-12HRN1-QC2 Spannung Ph-V-Hz 220-240V~,50HZ 220-240V~,50HZ 220-240V~,50HZ Kühlleistung 2050 2635 3515 Anschlussleistung 1090 Kühlen Stromaufnahme 3,21 3,22 3,23 Heizleistung 2200 2785 3660 Anschlussleistung 1015 Heizen Stromaufnahme 3,63 3,62 3,61 Entfeuchtungsleistung Max. Anschlussleistung 1200 1500 Max. Stromaufnahme...
  • Seite 6 Modell MSX-18HRN1-QC0 MSX-24HRN1-QB8W MSX-28HRN1-QB8W Spannung Ph-V-Hz 220-240V~,50HZ 220-240V~,50HZ 220-240V~,50HZ Kühlleistung 5000 7030 8200 Anschlussleistung 1630 2190 2500 Kühlen Stromaufnahme 10,9 3,06 2,81 2,81 Heizleistung 5275 7030 8200 Anschlussleistung 1540 2100 2370 Heizen Stromaufnahme 10,3 3,43 3,21 3,22 Entfeuchtungsleistung Max. Anschlussleistung...
  • Seite 7 Abmessungen MSX 07 , 09 , 12 , 18 HRN1 Inneneinheiten Modell MSX 07 MSX 09 MSX 12 MSX 18 Ausseneinheiten Modell MSX 07 MSX 09 MSX 12 MSX 18...
  • Seite 8: Abmessungen Msx 24 Und 28 Hrn1

    Abmessungen MSX 24 und 28 HRN1 Inneneinheiten Modell MSX 24 MSX 28 Ausseneinheiten Modell MSX 24 MSX 28...
  • Seite 9 Einsatzbereiche der verschiedenen Betriebsarten Kühlbetrieb und Entfeuchtungsbetrieb Aussentemperatur in °C Ent- Kühlen feuchten Raumtemperatur in °C Mit Winterregelung MDR 1, Kühlbetrieb bis - 15°C möglich Heizbetrieb Raumtemperatur in °C Heizen Aussentemperatur in °C...
  • Seite 10: Kühlleistungen Und Heizleistungen

    Kühlleistungen und Heizleistungen 1. 1. 1. 1. MSX-07HRN1-QC2 MSX-07HRN1-QC2 MSX-07HRN1-QC2 MSX-07HRN1-QC2 Aussentemperatur Kühlung Modell Raumtemperatur 21º º º º C C C C 25º º º º C C C C 30º º º º C C C C 35º º º º C C C C 40º...
  • Seite 11 1.21 27ºC Input kW. 0.83 0.82 0.72 0.66 0.65 0.57 0.56 3. 3. 3. 3. MSX-12HRN1-QC2 MSX-12HRN1-QC2 MSX-12HRN1-QC2 MSX-12HRN1-QC2 Kühlen Aussentemperatur Modell Raumtemperatur 21º º º º C C C C 25º º º º C C C C 30º º º º C C C C 35º...
  • Seite 12 4. 4. 4. 4. MSX-18HRN1-QC0 MSX-18HRN1-QC0 MSX-18HRN1-QC0 MSX-18HRN1-QC0 Kühlen Aussentemperatur 21º º º º C C C C 25º º º º C C C C 30º º º º C C C C 35º º º º C C C C 40º...
  • Seite 13 4.36 3.43 3.18 27ºC Input kW. 2.45 2.42 2.12 1.97 1.92 1.69 1.65 6. 6. 6. 6. MSX-2 MSX-2 MSX-2 MSX-28 8 8 8 HRN1-QB8W HRN1-QB8W HRN1-QB8W HRN1-QB8W Kühlen Aussentemperatur Modell Raumtemperatur 21º º º º C C C C 25º...
  • Seite 14: Montage Der Inneneinheit

    120 mm min 120 mm Wandbohrung Wandbohrung MSX 07 / 09 HRN1 A = 710 mm B = 250 mm MSX 12 HRN1 A = 790 mm B = 265 mm Montageplatte MSX 18 HRN1 Abstand zur Decke min 150mm Montageplatte Geräteaussenkanten...
  • Seite 15 Montageplatte MSX 24 / 28 HRN1 Abstand zur Decke min 150mm Aufhängung Wandabstand min 120 mm Wandabstand min 120 mm Geräteaussenkanten Wanddurchführung Wanddurchführung Anschluss der Kälte - Kondensat - und Elektroleitungen Sie haben 4 Möglichkeiten die Leitungen aus dem Innengerät herauszuführen...
  • Seite 16: Montage Der Ausseneinheiten

    Montage der Ausseneinheiten (Wand ) Decke Lufteintritt >30cm Befestigung Lufteintritt Mindestabstand >60cm Luftaustritt Fundamenttiefe Abstand Mindestabstand 600mm zwischen 2 Aussengeräten 600mm M10 Dübel 4 Befestigungen pro Gerät Wasserablauf am Aussengerät Im Heizbetrieb bereift oder vereist der Wärmetauscher der Ausseneinheit. Die Regelung überwacht eigenständig den Zustand des Wärmetauschers und leitet wenn notwendig den Abtauvorgang ein.
  • Seite 17 Kältekreislauf Wärmepumpe Inneneinheit Ausseneinheit Kondensator Verdampfer Vierwegeventil Kühlen Heizen Kompressor...
  • Seite 18 Länge Höhe Länge R 410 a Flüssig ( m ) ( m ) B ( m ) A ( g / m ) 3/8’’ MSX 07/09 1/4’’ (φ6.35) (φ9.52) 1/2’’ MSX 12 1/4’’ (φ6.35) (φ12.7) 1/2’’ MSX 18 1/4’’ (φ6.35) (φ12.7)
  • Seite 19 − Ist der Abstand >5m muss Kältemittel R410 nachgefüllt werden. Durchmesser der Flüssigkeitsleitung 6 mm MSX 07 / 09 / 12 / 18 Füllmenge in kg = (Gesamtabstand – 5) m x 30 g/m Durchmesser der Flüssigkeitsleitung 10 mm MSX 24 / 28 Füllmenge in kg = (Gesamtabstand –...
  • Seite 20 Elektoanschlüsse • Der Elektroanschluss darf nur von einem autorisierten Fachmann gemäß den Richtlinien des örtlichen Elektroversorgungsunternehmens (EVU) durchgeführt werden! • Bei einer längeren Zuleitung den Spannungsabfall beim Verdichteranlauf beachten. Die Spannungsver- sorgung darf 230 V ±10% nicht unter- oder überschreiten. •...
  • Seite 21 Elektroverbindungsleitungen MSX 07 / 09 / 12 / 18 HRN1 Netzanschluss 230 V 7 50 Hz 3 x 1,5 mm Leitung zum Außenteil 230 V / 50 Hz 5 x 1,5 mm MSX 24 / 28 HRN1 • Die Zuführung der Elektroleitung erfolgt zum Außente il.
  • Seite 22 Stromlaufplan MSX 07 / 09 / 12 HRN1 Inneneinheit Zuleitung Notschalter 3 x 1,5 mm Swing - Motor Absicherung 16 A träge Ventilator - Motor Spannungsüberwachung Hauptplatine Kompressor - Schütz 1 2 3 4 5 6 7 Trafo Anzeigendisplay Klemmleiste Verbindungsleitung zur Ausseneinheit 5 x 1,5 mm²...
  • Seite 23 Stromlaufplan MSX 18 HRN1 Inneneinheit Zuleitung Notschalter 3 x 1,5 mm Swing - Motor Absicherung 16 A träge Ventilator - Motor Spannungsüberwachung Hauptplatine Kompressor - Schütz 1 2 3 4 5 6 7 Trafo Anzeigendisplay Klemmleiste Verbindungsleitung zur Ausseneinheit 5 x 1,5 mm²...
  • Seite 24 Stromlaufplan MSX 24 / 28 HRN1 Inneneinheit Swing - Motor Notschalter Kondensator Ventilatormotor 1 2 3 4 5 6 7 Trafo Anzeigendisplay Klemmleiste Verbindungsleitung zur Ausseneinheit 4 x 1,5 mm²...
  • Seite 25 Ausseneinheit MSX 24 / 28 HRN1 FAN2 VALVE BLUE O.L.P WHITE WHITE BLACK COMP BLACK CAP2 TRANS1 BLUE BLUE BLACK BLUE RT3 XP1 XS1 BLACK CAP1 BLACK BLACK BLACK CN10 WHITE BLACK UNIT1 2(N) Verbindungsleitung Zuleitung 3 x 2,5 mm²...
  • Seite 27: Technische Daten

    Bedienungsanleitung Infrarot - Fernbedienung Serie MSX Technische Daten : Modell : R51 I4 / BGE Battariespannung : 2 x 1,5 V ( Alkaline LR03 Grösse AAA ) Mindestausgangsspannung : 2,0 Volt Reichweite : 8 - 11 m Eigenschaften : Betriebsarten : Kühlen, Heizen , Entfeuchten , Automatik 24 Stunden Timer Einstellbereich der Raumtemperatrur : 17 °C - 30 °C...
  • Seite 28: Bedienung Über Infrarot-Fernbedienung

    1 Bedienung über Infrarot-Fernbedienung • Halten Sie die Fernbedienung so, dass die Signale ungehindert zum Empfänger des Klimagerätes gelangen können • Ein Piepton bestätigt die vollständige Übertragung des Signals • Die maximale Entfernung zum Klimagerät beträgt 8-11 Meter • Bei nicht einwandfreier Signalübertragung entsteht eine Wartezeit von bis zu 15 Minuten •...
  • Seite 29: Wechseln Der Batterien

    2 Wechseln der Batterien • Für die Fernbedienung werden zwei Alkali-Batterien benötigt • Abdeckung des Batteriefaches auf der Rückseite herunterschieben • Leere Batterien entfernen und neue einlegen • Nach dem Batteriewechsel muss die Fernbedienung neu einge- stellt werden HINWEISE: Beim Batteriewechsel keine alten oder verschiedenartigen Batterien verwenden.
  • Seite 30: Bedientasten Infrarot - Fernbedienung

    Bedientasten Infrarot - Fernbedienung Modell R 51 I4 / BGE SE T TE MP ER ATU RE ( C ) AU TO CO OL HIGH ME D DR Y HE AT LO W ADJU ST ON /OFF MOD E FAN SPEE D SW IN G TI MER O N SL EE P...
  • Seite 31 Drucktaste ADJUST Jedes Drücken senkt die Einstellung der Raumtemperatur um 1°C Drucktaste ADJUST Jedes Drücken hebt die Einstellung der Raumtemperatur um 1°C Drucktaste MODE: Jedes Drücken verändert die gewünschte Betriebsart in der Rei- henfolge Auto Cool Heat Auto: Automatikbetrieb Cool: Kühlbetrieb Dry: Entfeuchtungsbetrieb...
  • Seite 32 Drucktaste RESET: Durch das Drücken werden alle aktuellen Einstellungen der Fern- bedienung gelöscht. Drucktaste ON/OFF: Drucktaste zum Ein- und Ausschalten des Klimagerätes Drucktaste FAN SPEED: Drucktaste zur Einstellung der gewünschten Lüfterstufe Auto = Automatikbetrieb Low = kleine Lüfterstufe Med = mittlere Lüfterstufe High = hohe Lüfterstufe...
  • Seite 33 Drucktaste TURBO: Dient zur Aktivierung der maximalen Kühl – und Heizleistung (max. Lüfterstufe etc.). Durch wiederholtes Drücken wird diese Funktion wieder aufgehoben. Nach einer halben Stunde TURBO Betrieb schaltet das Klimagerät eigenständig in die Betriebsart vor dem Drücken der Turbostaste zurück. LED-Drucktaste DISPLAY: Durch Drücken erlischt das Anzeigenfeld der Fernbedienung.
  • Seite 34: Anzeigen Im Display

    2.1 Anzeigen im Display Anzeigenfeld Übermittlungsanzeige EIN/AUS-Anzeige Betriebsart-Anzeige Speicheranzeige / Tastensperre Anzeige Timerfunktion Anzeige Lüfterstufe Anzeige Follow Me Funktion...
  • Seite 35 Anzeigenfeld: Im LCD-Display wird die eingestellte Raumtemperatur angezeigt. Des weiteren erscheint im Modus TIMER die Einschaltzeit TIME ON oder die Ausschaltzeit TIME OFF. In der Betriebsart nur Lüfter FAN sind keine Anzeigen im Display. Übermittlungsanzeige Sie blinkt 1x wenn die Fernbedienung einen Befehl an das Klima- gerät übermittelt.
  • Seite 36: Beschreibung Der Betriebsarten

    Beschreibung der Betriebsarten Automatik-Betrieb: Mit der MODE-Taste wählen Sie die Betriebsart AUTO Mit den TEMP-Tasten stellen Sie die gewünschte Raumtemperatur Drücken Sie nun die ON/OFF-Taste zum Einschalten des Klimage- rätes. Im Display der Inneneinheit leuchtet das Symbol Betrieb. Die Lüfterstufe stellt sich automatisch ein. Im Anzeigendisplay der Fernbedienung wird keine Lüfterstufe angezeigt.
  • Seite 37: Betriebsart Entfeuchten, Dry

    Betriebsart Entfeuchten, DRY Wählen Sie bei ausgeschaltetem Gerät die Betriebsart DRY (Ent- feuchten) Mit den TEMP-Pfeiltasten stellen Sie eine Raumtemperatur von 22- 24°C ein Schalten Sie das Klimagerät mit der ON/OFF-Taste ein. Das Be- triebssymbol am Innenteil leuchtet und das Gerät läuft in der klei- nen Lüfterstufe ANMERKUNG: Im Entfeuchtungsbetrieb arbeitet das Klimagerät in drei sich wiederho-...
  • Seite 38: Timer Off

    2. Durch wiederholtes Drücken der TIMER-ON-Taste bestätigen Sie die Eingabe. 3. Nach Einstellung der Einschaltzeit dauert es ca. eine halbe Sekunde bis die Fernbedienung die Einstellung zum Klimagerät überträgt. TIMER OFF Drücken Sie die TIMER-OFF-Taste. Im Display der Fernbedienung erscheint TIMER OFF, die zuletzt eingestellte Zeit, sowie der Buchstabe „h“.
  • Seite 39 Fühlerwerte Temp.℃ Resistance KΩ Temp.℃ Resistance KΩ Temp.℃ Resistance KΩ 62.2756 14.6181 4.3874 58.7079 13.918 4.2126 56.3694 13.2631 4.0459 52.2438 12.6431 3.8867 49.3161 12.0561 3.7348 46.5725 11.5 3.5896 10.9731 3.451 41.5878 10.4736 3.3185 39.8239 3.1918 37.1988 9.5507 3.0707 35.2024 9.1245 2.959 33.3269 8.7198...
