Novatherm MDV-D Montageanleitung Seite 42

Inhaltsverzeichnis

Werbung

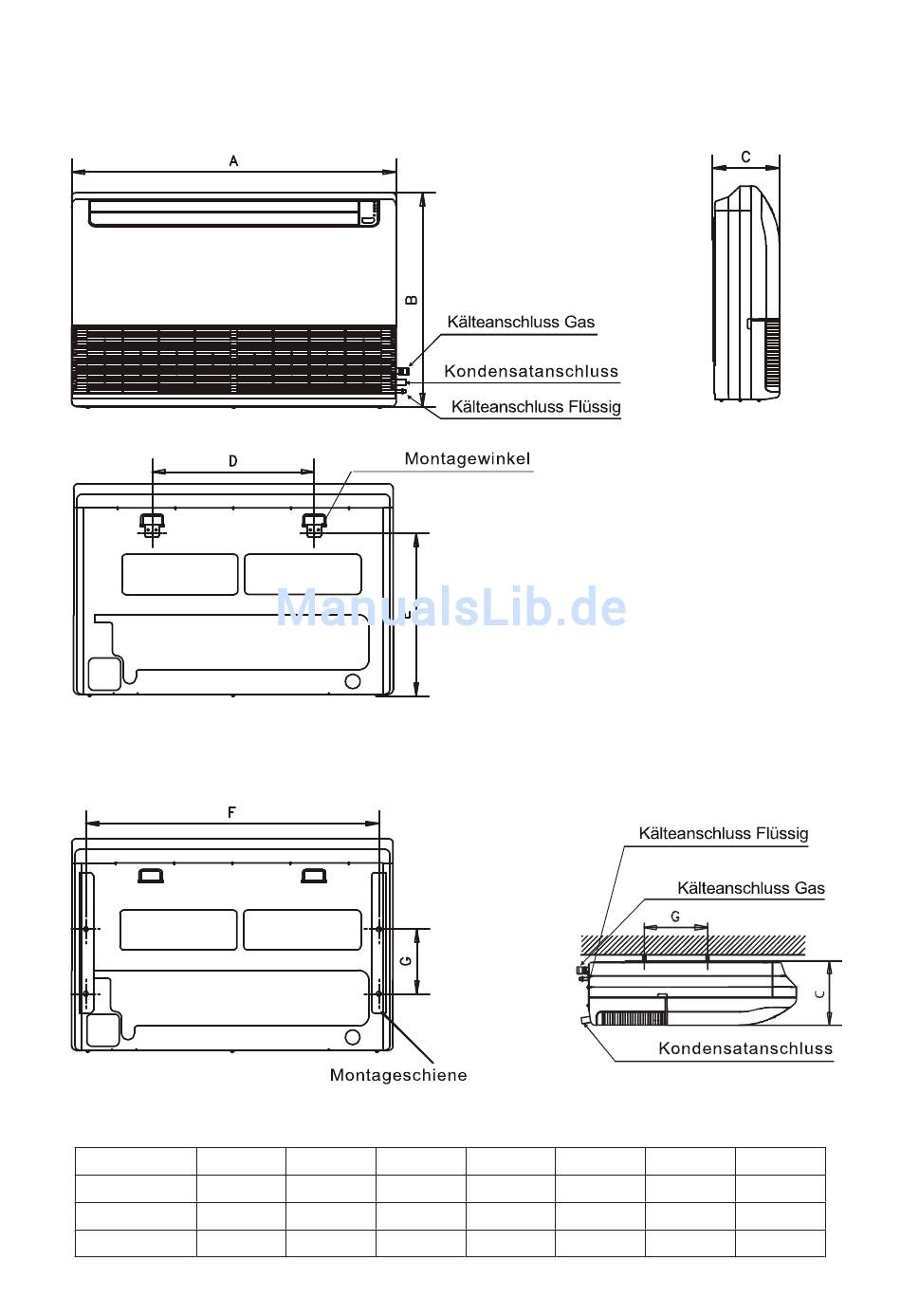

Abmessungen
A. Wandmontage
B. Deckenmontage
Geräteabmessungen
Modell MDV - D
36/45/56 DL/N1-B
990 mm
80 DL/N1-B
1280 mm
112 DL/N1-B
1670 mm
A
B
660 mm
206 mm
660 mm
206 mm
680 mm
244 mm
C
D
505 mm
506 mm
795 mm
506 mm
1070 mm
450 mm
42
E
F
907 mm
200 mm
1195 mm
200 mm
1542 mm
200 mm
G
