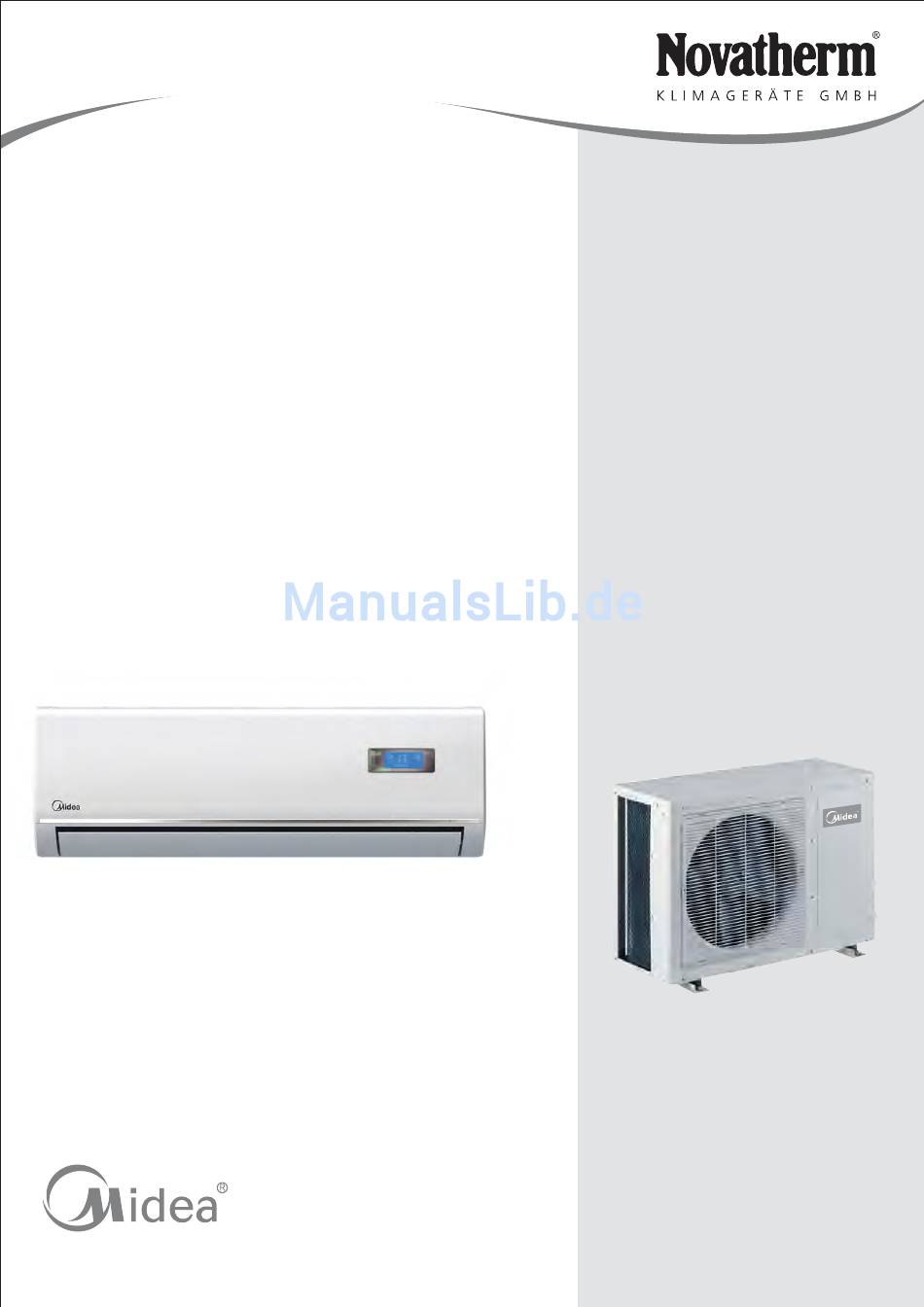

- Seite 1 Montage-, Wartungs- und Bedienungsanleitung Serie Split-Wandgeräte in Wärmepumpenausführung...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Allgemeine Hinweise zur Sicherheit Diese Bedienungs - und Montageanleitung enthält grundlegende Informationen und Hinweise zur Sicherheit , die bei Installation Betrieb und Wartung zu beachten sind. Daher muss sie vom Monteur sowie vom Bediener vor der Montage und Inbetriebnahme durchgelesen und befolgt werden. Sie muss am Aufstellungsort des Klimagerätes stets verfügbar sein. -
Seite 4: Allgemeine Beschreibung

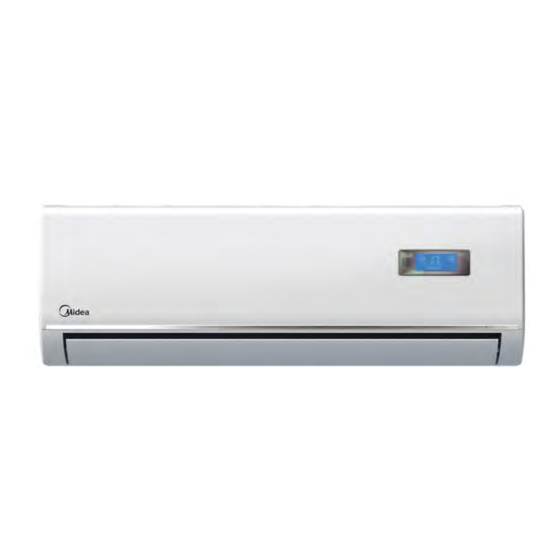

Allgemeine Beschreibung Die Split - Wärmepumpen Serie MSX besteht aus 6 Wandverdampfern und 6 Kompressor - Kondensatoreinheiten, zur Abdeckung eines Leistungsbereiches von 2050 bis 8200 Watt Nennkühlleistung und 2200 bis 8200 Nennheizleistung. Einfache Installation der Innenteile über Montageplatte. Infrarot Fernbedienung standard für alle Modelle. Als Kälte - mittel darf ausschließlich das umweltfreundliche Kältemittel R 410 a verwendet werden. - Seite 5 Technische Daten Modell MSX-07HRN1-QC2 MSX-09HRN1-QC2 MSX-12HRN1-QC2 Spannung Ph-V-Hz 220-240V~,50HZ 220-240V~,50HZ 220-240V~,50HZ ü e l l Kühlen Heizen Entfeuchtungsleistung Max. Anschlussleistung Max. Stromaufnahme Anlaufstrom PA82X1C-4DZDE PA103X1C-4DZDE Modell PA140X2C-4FT Type Rotary Hersteller TOSHIBA Anschlussleistung 1145 Kompressor Stromaufnahme 3,04 21,7 29,9 B135-135-241E / MRA13408-9087 B160-135-241E Klixon UP3RE0596-T56...
- Seite 6 Modell MSX-18HRN1-QC0 MSX-24HRN1-QB8W MSX-28HRN1-QB8W Spannung Ph-V-Hz 220-240V~,50HZ 220-240V~,50HZ 220-240V~,50HZ ü e l l 7030 8200 Kühlen Heizen Entfeuchtungsleistung Max. Anschlussleistung Max. Stromaufnahme Anlaufstrom l l e l l e Kompressor x i l μ μF/450V Kältemittel - Öl ESTER OIL VG74 / 750 ESTER OIL VG74 / 950 ESTER OIL VG74 ·950 l l e...
- Seite 7 Abmessungen MSX 07 , 09 , 12 , 18 HRN1 Inneneinheiten Modell MSX 07 MSX 09 MSX 12 MSX 18 Ausseneinheiten Modell MSX 07 MSX 09 MSX 12 MSX 18...
-
Seite 8: Abmessungen Msx 24 Und 28 Hrn1
Abmessungen MSX 24 und 28 HRN1 Inneneinheiten Modell MSX 24 MSX 28 Ausseneinheiten Modell MSX 24 MSX 28... - Seite 9 Einsatzbereiche der verschiedenen Betriebsarten Kühlbetrieb und Entfeuchtungsbetrieb Aussentemperatur in °C Ent- Kühlen feuchten Raumtemperatur in °C Mit Winterregelung MDR 1, Kühlbetrieb bis - 15°C möglich Heizbetrieb Raumtemperatur in °C Heizen Aussentemperatur in °C...
-
Seite 10: Kühlleistungen Und Heizleistungen
Kühlleistungen und Heizleistungen 1. 1. 1. 1. MSX-07HRN1-QC2 MSX-07HRN1-QC2 MSX-07HRN1-QC2 MSX-07HRN1-QC2 Aussentemperatur Kühlung Modell Raumtemperatur 21º º º º C C C C 25º º º º C C C C 30º º º º C C C C 35º º º º C C C C 40º... - Seite 11 Heizen Aussentemperatur Modell Raumtemperatur 24/18 24/18 24/18 24/18 12/11 12/11 12/11 12/11 0/-1 0/-1 0/-1 0/-1 -5/-6 -5/-6 -5/-6 -5/-6 -7/-8 -7/-8 -7/-8 -7/-8 Capacity kW 3.56 3.52 3.09 2.53 2.16 1.70 1.57 15ºC Input kW. 0.99 0.97 0.85 0.79 0.77 0.68 0.66...
- Seite 12 4. 4. 4. 4. MSX-18HRN1-QC0 MSX-18HRN1-QC0 MSX-18HRN1-QC0 MSX-18HRN1-QC0 Kühlen Aussentemperatur 21º º º º C C C C 25º º º º C C C C 30º º º º C C C C 35º º º º C C C C 40º...
- Seite 13 Heizen Aussentemperatur Modell Raumtemperatur 24/18 24/18 24/18 24/18 12/11 12/11 12/11 12/11 0/-1 0/-1 0/-1 0/-1 -5/-6 -5/-6 -5/-6 -5/-6 -7/-8 -7/-8 -7/-8 -7/-8 Capacity kW 9.40 9.29 8.14 6.67 5.70 4.47 4.15 15ºC Input kW. 2.92 2.88 2.53 2.34 2.28 2.01 1.96...
-
Seite 14: Montage Der Inneneinheit
Montage der Inneneinheit Korrekte Befestigung der Montageplatte Montageplatte MSX 07 , 09 ,12 HRN1 Abstand zur Decke min 150mm Geräteaussenkanten Montageplatte Wandabstand Wandabstand min 120 mm min 120 mm Wandbohrung Wandbohrung MSX 07 / 09 HRN1 A = 710 mm B = 250 mm MSX 12 HRN1 A = 790 mm B = 265 mm Montageplatte MSX 18 HRN1... - Seite 15 Montageplatte MSX 24 / 28 HRN1 Abstand zur Decke min 150mm Aufhängung Wandabstand min 120 mm Wandabstand min 120 mm Geräteaussenkanten Wanddurchführung Wanddurchführung Anschluss der Kälte - Kondensat - und Elektroleitungen Sie haben 4 Möglichkeiten die Leitungen aus dem Innengerät herauszuführen Hinten 1 Rechts Links...
-
Seite 16: Montage Der Ausseneinheiten
Montage der Ausseneinheiten (Wand ) Decke Lufteintritt >30cm Befestigung Lufteintritt Mindestabstand >60cm Luftaustritt Fundamenttiefe Abstand Mindestabstand 600mm zwischen 2 Aussengeräten 600mm M10 Dübel 4 Befestigungen pro Gerät Wasserablauf am Aussengerät Im Heizbetrieb bereift oder vereist der Wärmetauscher der Ausseneinheit. Die Regelung überwacht eigenständig den Zustand des Wärmetauschers und leitet wenn notwendig den Abtauvorgang ein. - Seite 17 Kältekreislauf Wärmepumpe Inneneinheit Ausseneinheit Kondensator Verdampfer Vierwegeventil Kühlen Heizen Kompressor...
- Seite 18 Kältemontage Anzugsdrehmoment der Verschraubungen Aussendurchmesser Rohr Drehmoment Kg.m Zoll φ6.35 φ9.52 φ12.7 φ16 Maximale Leitungslängen und Höhenunterschiede Leitungsquerschnitt Standard Max. Max. Zusätzlich Modell Länge Höhe Länge R 410 a Flüssig ( m ) ( m ) B ( m ) A ( g / m ) 3/8’’...
- Seite 19 Füllung der Anlage mit Kältemittel − Arbeiten am Kältekreislauf dürfen nur von autorisierten Fachleuten durchgeführt werden. − Für eine einwandfrei Funktion des Kältekreises ist es wichtig, das Fremdgase (Luft, Schutzgas) und Restfeuchtigkeiten aus den Kälteleitungen und dem Innenteil entfernt werden (Absperrventile im Au- ßenteil müssen geschlossen bleiben).
- Seite 20 Elektoanschlüsse • Der Elektroanschluss darf nur von einem autorisierten Fachmann gemäß den Richtlinien des örtlichen Elektroversorgungsunternehmens (EVU) durchgeführt werden! • Bei einer längeren Zuleitung den Spannungsabfall beim Verdichteranlauf beachten. Die Spannungsver- sorgung darf 230 V ±10% nicht unter- oder überschreiten. •...
-
Seite 21: Fehlersuche Über Lcd - Störcode
Fehlersuche über LCD - Störcode Ein Selbstdiagnosesystem überwacht die Funktionen des Klimagerätes. Eine Fehlfunktion wird über LCD - Code im Display angezeigt. Beim Erscheinen einer Fehlermeldung ist eine Fachfirma zu benach- richten. Schalten Sie zur Sicherheit die Anlage über den Sicherungshauptschalter im Schaltschrank spannungslos. -
Seite 22: Elektroverbindungsleitungen
Elektroverbindungsleitungen MSX 07 / 09 / 12 / 18 HRN1 Netzanschluss 230 V 7 50 Hz 3 x 1,5 mm Leitung zum Außenteil 230 V / 50 Hz 5 x 1,5 mm MSX 24 / 28 HRN1 • Die Zuführung der Elektroleitung erfolgt zum Außente il. - Seite 23 Stromlaufplan MSX 07 / 09 / 12 HRN1 Inneneinheit Zuleitung Notschalter 3 x 1,5 mm Swing - Motor Absicherung 16 A träge Ventilator - Motor Spannungsüberwachung Hauptplatine Kompressor - Schütz 1 2 3 4 5 6 7 Trafo Anzeigendisplay Klemmleiste Verbindungsleitung zur Ausseneinheit 5 x 1,5 mm²...
- Seite 24 Stromlaufplan MSX 18 HRN1 Inneneinheit Zuleitung Notschalter 3 x 1,5 mm Swing - Motor Absicherung 16 A träge Ventilator - Motor Spannungsüberwachung Hauptplatine Kompressor - Schütz 1 2 3 4 5 6 7 Trafo Anzeigendisplay Klemmleiste Verbindungsleitung zur Ausseneinheit 5 x 1,5 mm² Ausseneinheit Klemmleiste 2(N)
- Seite 25 Stromlaufplan MSX 24 / 28 HRN1 Inneneinheit Swing - Motor Notschalter Kondensator Ventilatormotor 1 2 3 4 5 6 7 Trafo Anzeigendisplay Klemmleiste Verbindungsleitung zur Ausseneinheit 4 x 1,5 mm²...
- Seite 26 Ausseneinheit MSX 24 / 28 HRN1 FAN2 VALVE BLUE O.L.P WHITE WHITE BLACK COMP BLACK CAP2 TRANS1 BLUE BLUE BLACK BLUE RT3 XP1 XS1 BLACK CAP1 BLACK BLACK BLACK CN10 WHITE BLACK UNIT1 2(N) Verbindungsleitung Zuleitung 3 x 2,5 mm² zur Inneneinheit Absicherung 25A träge 4 x 1,5 mm²...
-
Seite 28: Technische Daten
Bedienungsanleitung Infrarot - Fernbedienung Serie MSX Technische Daten : Modell : R51 I4 / BGE Battariespannung : 2 x 1,5 V ( Alkaline LR03 Grösse AAA ) Mindestausgangsspannung : 2,0 Volt Reichweite : 8 - 11 m Eigenschaften : Betriebsarten : Kühlen, Heizen , Entfeuchten , Automatik 24 Stunden Timer Einstellbereich der Raumtemperatrur : 17 °C - 30 °C Anzeigen über LCD - Display... -
Seite 29: Bedienung Über Infrarot-Fernbedienung
1 Bedienung über Infrarot-Fernbedienung • Halten Sie die Fernbedienung so, dass die Signale ungehindert zum Empfänger des Klimagerätes gelangen können • Ein Piepton bestätigt die vollständige Übertragung des Signals • Die maximale Entfernung zum Klimagerät beträgt 8-11 Meter • Bei nicht einwandfreier Signalübertragung entsteht eine Wartezeit von bis zu 15 Minuten •... -
Seite 30: Wechseln Der Batterien
2 Wechseln der Batterien • Für die Fernbedienung werden zwei Alkali-Batterien benötigt • Abdeckung des Batteriefaches auf der Rückseite herunterschieben • Leere Batterien entfernen und neue einlegen • Nach dem Batteriewechsel muss die Fernbedienung neu einge- stellt werden HINWEISE: Beim Batteriewechsel keine alten oder verschiedenartigen Batterien verwenden. -
Seite 31: Bedientasten Infrarot - Fernbedienung
Bedientasten Infrarot - Fernbedienung Modell R 51 I4 / BGE SE T TE MP ER ATU RE ( C ) AU TO CO OL HIGH ME D DR Y HE AT LO W ADJU ST ON /OFF MOD E FAN SPEE D SW IN G TI MER O N SL EE P... - Seite 32 Drucktaste ADJUST Jedes Drücken senkt die Einstellung der Raumtemperatur um 1°C Drucktaste ADJUST Jedes Drücken hebt die Einstellung der Raumtemperatur um 1°C Drucktaste MODE: Jedes Drücken verändert die gewünschte Betriebsart in der Rei- henfolge Auto Cool Heat Auto: Automatikbetrieb Cool: Kühlbetrieb Dry: Entfeuchtungsbetrieb...
- Seite 33 Drucktaste RESET: Durch das Drücken werden alle aktuellen Einstellungen der Fern- bedienung gelöscht. Drucktaste ON/OFF: Drucktaste zum Ein- und Ausschalten des Klimagerätes Drucktaste FAN SPEED: Drucktaste zur Einstellung der gewünschten Lüfterstufe Auto = Automatikbetrieb Low = kleine Lüfterstufe Med = mittlere Lüfterstufe High = hohe Lüfterstufe...
- Seite 34 Drucktaste TURBO: Dient zur Aktivierung der maximalen Kühl – und Heizleistung (max. Lüfterstufe etc.). Durch wiederholtes Drücken wird diese Funktion wieder aufgehoben. Nach einer halben Stunde TURBO Betrieb schaltet das Klimagerät eigenständig in die Betriebsart vor dem Drücken der Turbostaste zurück. LED-Drucktaste DISPLAY: Durch Drücken erlischt das Anzeigenfeld der Fernbedienung.
-
Seite 35: Anzeigen Im Display
2.1 Anzeigen im Display Anzeigenfeld Übermittlungsanzeige EIN/AUS-Anzeige Betriebsart-Anzeige Speicheranzeige / Tastensperre Anzeige Timerfunktion Anzeige Lüfterstufe Anzeige Follow Me Funktion... - Seite 36 Anzeigenfeld: Im LCD-Display wird die eingestellte Raumtemperatur angezeigt. Des weiteren erscheint im Modus TIMER die Einschaltzeit TIME ON oder die Ausschaltzeit TIME OFF. In der Betriebsart nur Lüfter FAN sind keine Anzeigen im Display. Übermittlungsanzeige Sie blinkt 1x wenn die Fernbedienung einen Befehl an das Klima- gerät übermittelt.
-
Seite 37: Beschreibung Der Betriebsarten
Beschreibung der Betriebsarten Automatik-Betrieb: Mit der MODE-Taste wählen Sie die Betriebsart AUTO Mit den TEMP-Tasten stellen Sie die gewünschte Raumtemperatur Drücken Sie nun die ON/OFF-Taste zum Einschalten des Klimage- rätes. Im Display der Inneneinheit leuchtet das Symbol Betrieb. Die Lüfterstufe stellt sich automatisch ein. Im Anzeigendisplay der Fernbedienung wird keine Lüfterstufe angezeigt. -
Seite 38: Betriebsart Entfeuchten, Dry
Betriebsart Entfeuchten, DRY Wählen Sie bei ausgeschaltetem Gerät die Betriebsart DRY (Ent- feuchten) Mit den TEMP-Pfeiltasten stellen Sie eine Raumtemperatur von 22- 24°C ein Schalten Sie das Klimagerät mit der ON/OFF-Taste ein. Das Be- triebssymbol am Innenteil leuchtet und das Gerät läuft in der klei- nen Lüfterstufe ANMERKUNG: Im Entfeuchtungsbetrieb arbeitet das Klimagerät in drei sich wiederho-... -
Seite 39: Timer Off
2. Durch wiederholtes Drücken der TIMER-ON-Taste bestätigen Sie die Eingabe. 3. Nach Einstellung der Einschaltzeit dauert es ca. eine halbe Sekunde bis die Fernbedienung die Einstellung zum Klimagerät überträgt. TIMER OFF Drücken Sie die TIMER-OFF-Taste. Im Display der Fernbedienung erscheint TIMER OFF, die zuletzt eingestellte Zeit, sowie der Buchstabe „h“. - Seite 40 Fühlerwerte Temp.℃ Resistance KΩ Temp.℃ Resistance KΩ Temp.℃ Resistance KΩ 62.2756 14.6181 4.3874 58.7079 13.918 4.2126 56.3694 13.2631 4.0459 52.2438 12.6431 3.8867 49.3161 12.0561 3.7348 46.5725 11.5 3.5896 10.9731 3.451 41.5878 10.4736 3.3185 39.8239 3.1918 37.1988 9.5507 3.0707 35.2024 9.1245 2.959 33.3269 8.7198...
