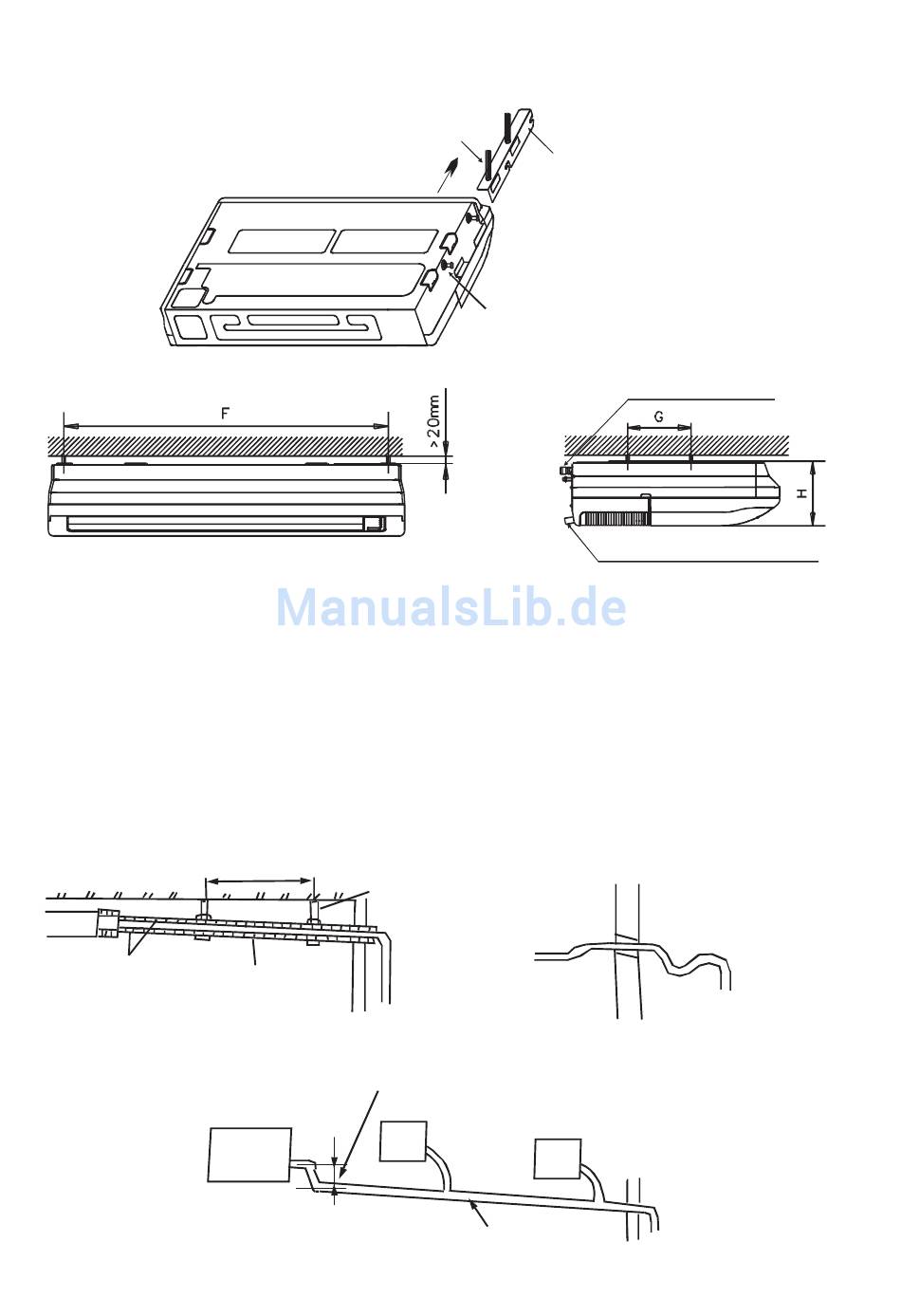

C. Schieben Sie das Gerät in die Montagewinkel und sichern es durch Anziehen
der Befestigungsschrauben

Kondensatanschluss

Das im Kühlbetrieb anfallende Kondensatwasser wird von der Kondensatschale
aufgefangen und über einen ca. 15 cm langen flexiblen Schlauch an die bauseitige
Kondensatleitung angeschlussen. Der Anschluss hat einen Innendurchmesser von
16 mm.
Um eine Geruchsbelästigung im Raum zu vermeiden, sollte vor dem Anschluss
an die Falleitung ein Syphon gesetzt werden.
Isolierung
Befestigung der
Kondensatleitung
Gewindestange
1.5m~2m
Gefälle
min. 1 %
Absatz von min. 10 cm
Durchmesser 30 mm
Montagewinkel
Befestigungsschrauben
46
Kälteanschlüsse
Kondensatanschluss
Vermeiden Sie
Steigungen und
Wellen
Anschliessen von
mehreren Geräten
