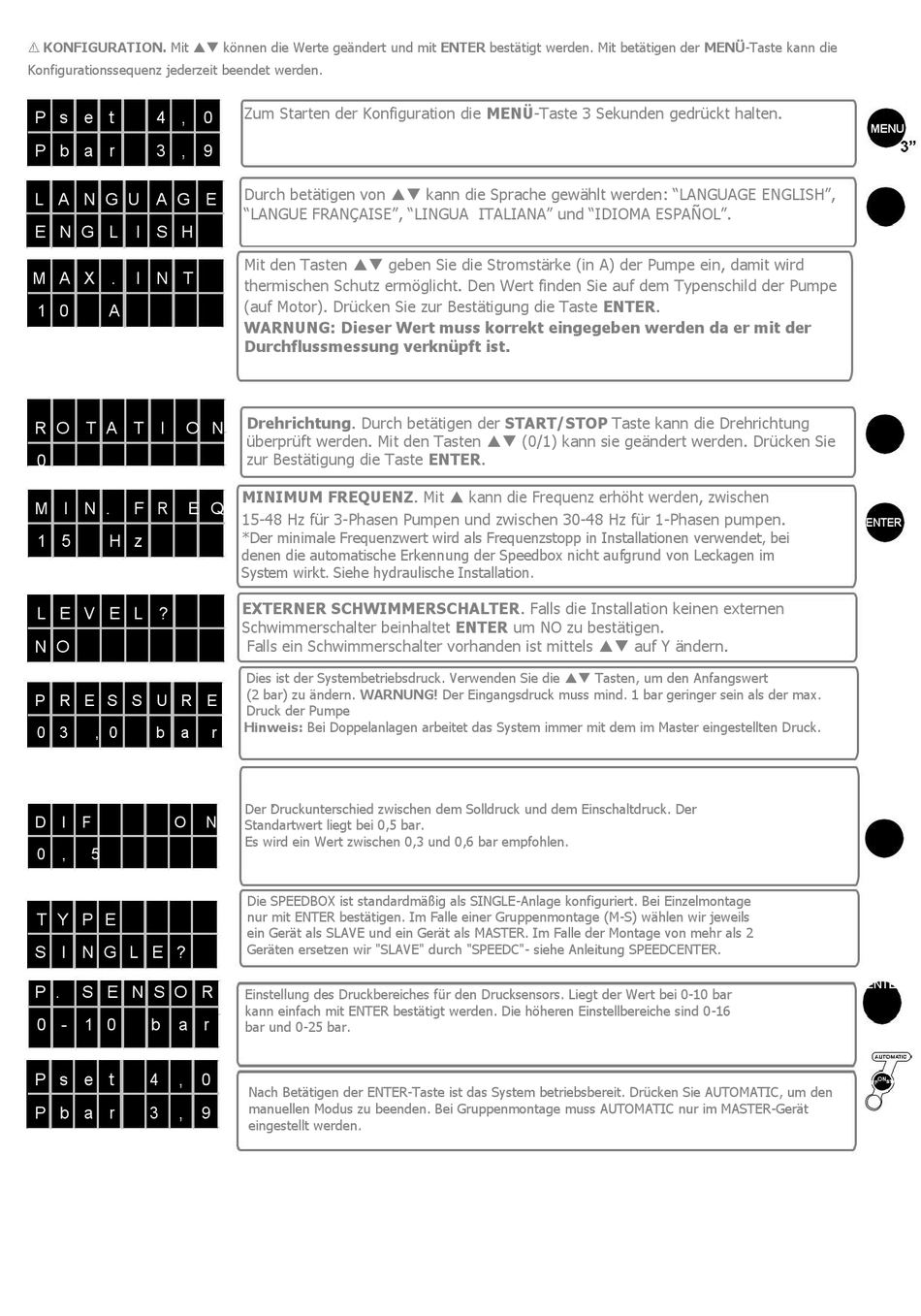

KONFIGURATION. Mit können die Werte geändert und mit ENTER bestätigt werden. Mit betätigen der MENÜ-Taste kann die
Konfigurationssequenz jederzeit beendet werden.
P s e t
4 , 0
P b a r
3 , 9
L A N G U A G E
E N G L I S H
M A X .
I N T
1 0
A
R O T A T I
O N
0
M I N .
F R
E Q
1 5
H z
L E V E L ?
N O
P R E S S U R E
0 3
, 0
b a
D I F
O
0 ,
5
T Y P E
S I N G L E ?
P .
S E N S O R
0 - 1 0
b
a r
P s e t
4
,
0
P b a r
3
,
9
Zum Starten der Konfiguration die MENÜ-Taste 3 Sekunden gedrückt halten.
Durch betätigen von kann die Sprache gewählt werden: "LANGUAGE ENGLISH",
"LANGUE
FRANÇAISE", "LINGUA ITALIANA" und "IDIOMA ESPAÑOL".
E
Mit den Tasten geben Sie die Stromstärke (in A) der Pumpe ein, damit wird
thermischen Schutz ermöglicht. Den Wert finden Sie auf dem Typenschild der Pumpe
(auf Motor). Drücken Sie zur Bestätigung die Taste ENTER.
WARNUNG: Dieser Wert muss korrekt eingegeben werden da er mit der
Durchflussmessung verknüpft ist.
Drehrichtung. Durch betätigen der START/STOP Taste kann die Drehrichtung
überprüft werden. Mit den Tasten (0/1) kann sie geändert werden. Drücken Sie
zur Bestätigung die Taste ENTER.
MINIMUM FREQUENZ. Mit kann die Frequenz erhöht werden, zwischen
15-48 Hz für 3-Phasen Pumpen und zwischen 30-48 Hz für 1-Phasen pumpen.
*Der minimale Frequenzwert wird als Frequenzstopp in Installationen verwendet, bei
denen die automatische Erkennung der Speedbox nicht aufgrund von Leckagen im
System wirkt. Siehe hydraulische Installation.
EXTERNER SCHWIMMERSCHALTER. Falls die Installation keinen externen
Schwimmerschalter beinhaltet ENTER um NO zu bestätigen.
Falls ein Schwimmerschalter vorhanden ist mittels auf Y ändern.
Dies ist der Systembetriebsdruck. Verwenden Sie die Tasten, um den Anfangswert
(2 bar) zu ändern. WARNUNG! Der Eingangsdruck muss mind. 1 bar geringer sein als der max.
Druck der Pumpe
Hinweis: Bei Doppelanlagen arbeitet das System immer mit dem im Master eingestellten Druck.
r
.
Der Druckunterschied zwischen dem Solldruck und dem Einschaltdruck. Der
N
Standartwert liegt bei 0,5 bar.
Es wird ein Wert zwischen 0,3 und 0,6 bar empfohlen.
Die SPEEDBOX ist standardmäßig als SINGLE-Anlage konfiguriert. Bei Einzelmontage
nur mit ENTER bestätigen. Im Falle einer Gruppenmontage (M-S) wählen wir jeweils
ein Gerät als SLAVE und ein Gerät als MASTER. Im Falle der Montage von mehr als 2
Geräten ersetzen wir "SLAVE" durch "SPEEDC"- siehe Anleitung SPEEDCENTER.
Einstellung des Druckbereiches für den Drucksensors. Liegt der Wert bei 0-10 bar
kann einfach mit ENTER bestätigt werden. Die höheren Einstellbereiche sind 0-16
bar und 0-25 bar.
Nach Betätigen der ENTER-Taste ist das System betriebsbereit. Drücken Sie AUTOMATIC, um den
manuellen Modus zu beenden. Bei Gruppenmontage muss AUTOMATIC nur im MASTER-Gerät
eingestellt werden.
MENU
ENTER
ENTER
ENTER
ENTER
ON
START/
OFF
