Anschluss von Master & Slave Kommunikation, Drucksensor und des externen
Schwimmerschalters
Verwenden Sie Kabel mit verstärkter Isolation.
1. Schrauben Sie die Abdeckung ab und lösen Sie die Kabeldurchführung.
2. Führen Sie das Kabel durch die Kabeldurchführung ein.
3. Entfernen Sie die Stecker aus dem Gehäuse

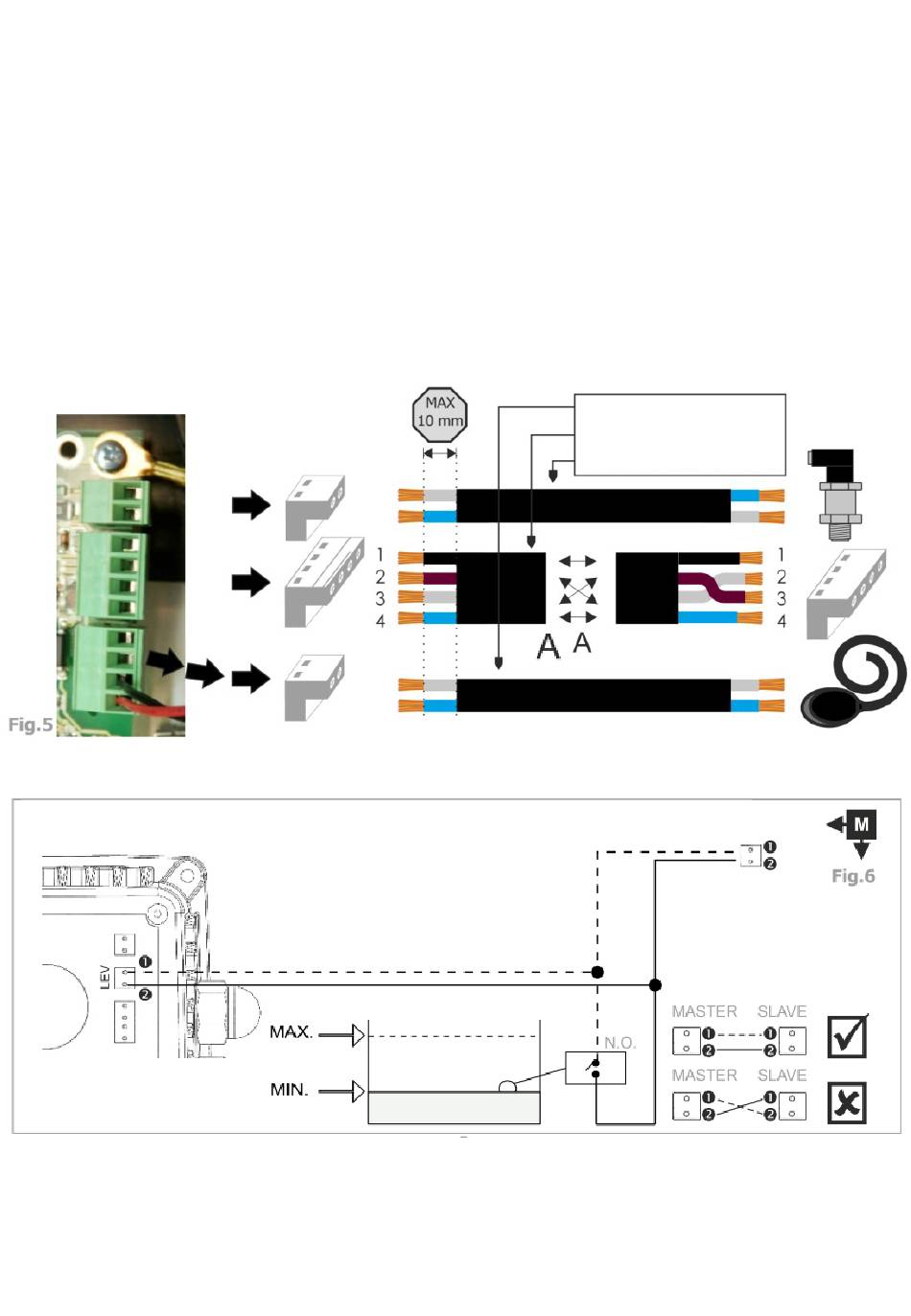

4. Verbinden Sie Stecker und Kabel wie in Bild 5 dargestellt.
5. Die Stecker wieder einstecken, die Abdeckung wieder verschrauben und die Kabeldurchführungen wieder befestigen.
Wenn das Gerät mit einem Kommunikationskabel ausgestattet ist hat dies den Farbcode: 1-schwarz, 2-braun, 3-grau und 4-
gelb/blau. Verbunden werden sie wie in Fig.5 A dargestellt, die beiden mittleren Kabel (braun und grau) müssen gekreuzt werden.
Externer Schwimmerschalter bei Master & Slave -Betrieb
Verstärkte Isolation
Verstärkte Isolation
