SPEEDBOX 1309 TT

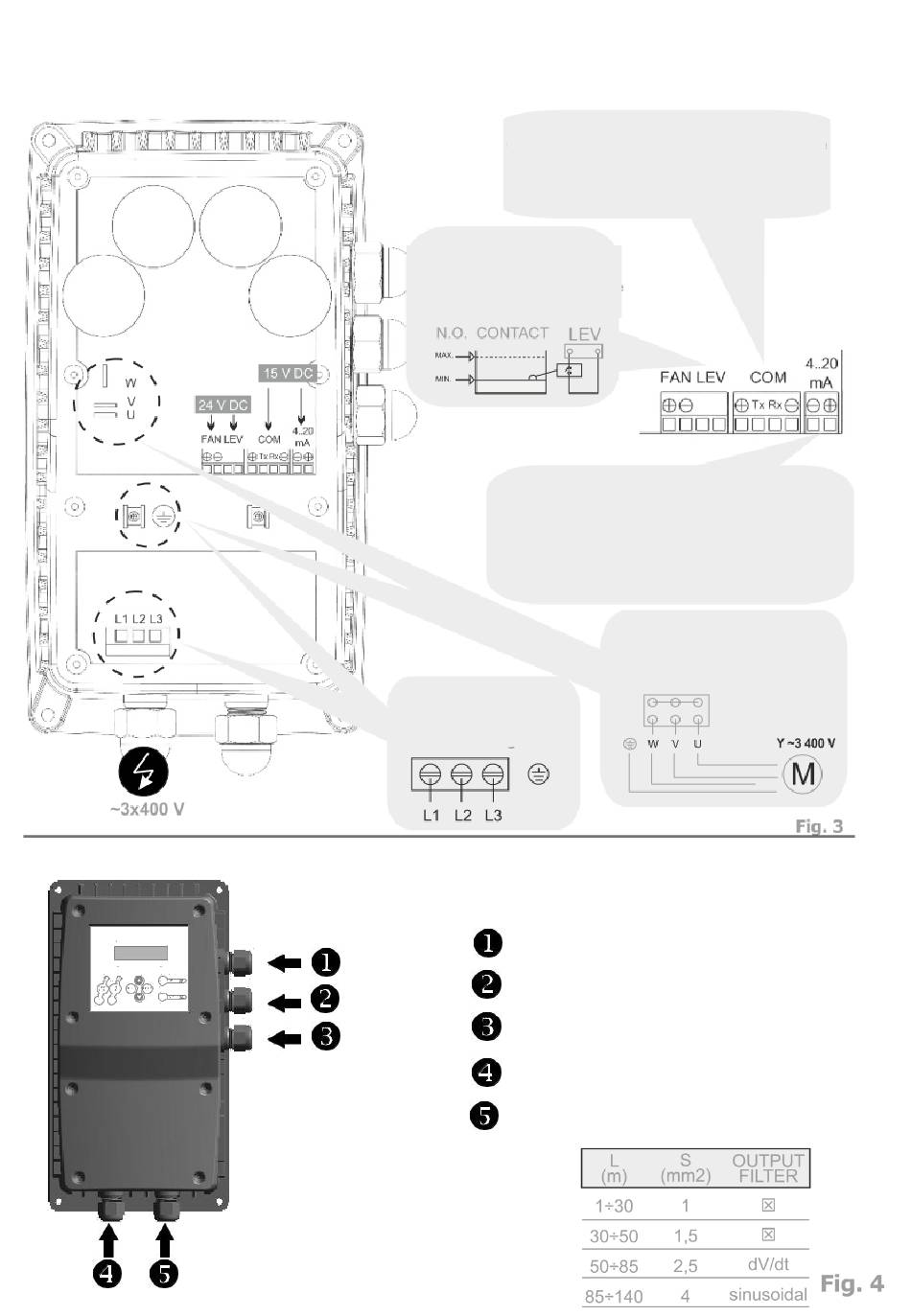

Anschlüsse:
Verkabelung:
Anschluss Master & Slave
Externer
Schwimmerschalter
Bitte beachten Sie die auf die Leiterplatte
gedruckte Polaritätsangabe
Netzanschluss
- Drucksensor
- externer Schwimmerschalter (optional)
- Master & Slave Kommunikationskabel
- Netzanschluss
- Verbindung zur Pumpe
Kommunikation
Fig.5
Drucksensor
3 Phasen-
Motoranschluss
