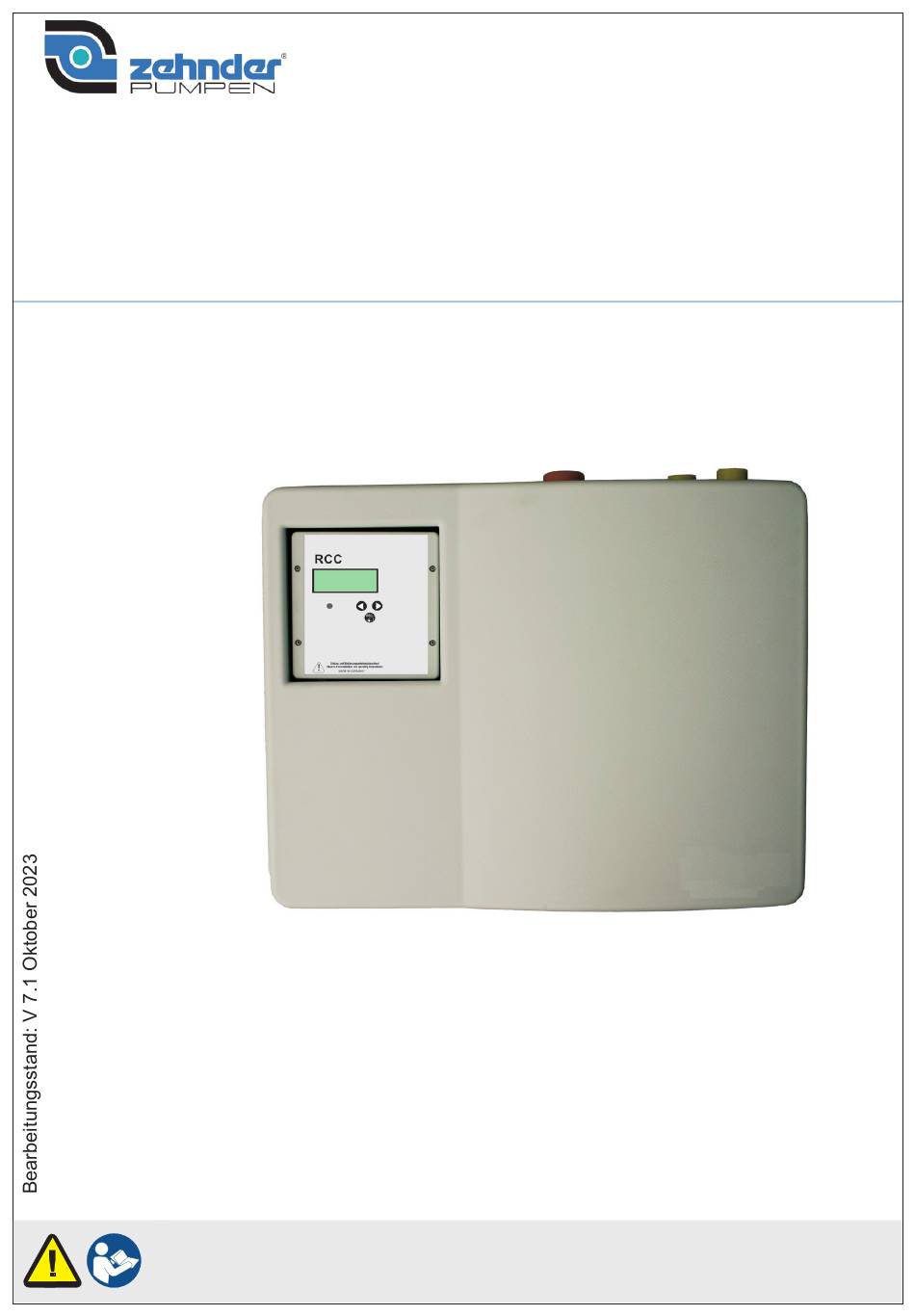

- Seite 1 RAINCENTER PRO RCC BASIC GEBRAUCHSANLEITUNG Für eine sichere und sachgerechte Anwendung, die Gebrauchsanleitung und weitere produktbegleitende Unterlagen aufmerksam lesen. Die Gebrauchsanleitung ist dem Endnutzer zu übergeben und bis zur Produktentsorgung aufzubewahren.
- Seite 2 Lieferumfangs in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine An- sprüche abgeleitet werden. Zum RAINCENTER PRO RCC BASIC sind zwei Gebrauchsanleitungen zusammen zu beachten: • RAINCENTER PRO RCC BASIC...
- Seite 3 RAINCENTER PRO RCC BASIC Deutsch Inhaltsverzeichnis Allgemeines ......................5 1.1 Einleitung......................5 1.2 Gewährleistung ....................5 Sicherheit....................... 6 2.1 Symbole in dieser Gebrauchsanleitung............6 2.2 Bestimmungsgemäße Verwendung ..............7 2.3 Auswahl und Qualifikation von Personen ............9 2.4 Persönliche Schutzausrüstung ................. 9 2.5 Grundsätzliches Gefährdungspotenzial ............
- Seite 4 RAINCENTER PRO RCC BASIC Deutsch 6.4 Alarm ......................38 6.4.1 Überlaufalarm .................... 39 6.4.2 Störmeldung Rückstaualarm ..............41 6.4.3 Fehlfunktion der Pumpe ................41 6.5 Anschluss eines Magnetventils in der Trinkwasserleitung ......42 6.6 Anlage an den Nutzer übergeben ..............43 6.7 Betrieb ......................
- Seite 5 Deutsch 1 Allgemeines 1.1 Einleitung Diese Gebrauchsanleitung ist gültig für den RAINCENTER PRO RCC BASIC. (künftig wird als Kurzform Raincenter benutzt). Sie ermöglicht den sicheren Umgang mit dem Raincenter. Die Gebrauchsanleitung ist Bestandteil des Raincenters und muss in unmit- telbarer Nähe des Geräts, für das Personal jederzeit zugänglich, aufbewahrt werden.
- Seite 6 RAINCENTER PRO RCC BASIC Deutsch 2 Sicherheit Diese Gebrauchsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Gebrauchsanleitung unbedingt vor Mon- tage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Anlage verfügbar sein. Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten, allgemeinen Sicherheitshinweise zu...
- Seite 7 RAINCENTER PRO RCC BASIC Deutsch 2.2 Bestimmungsgemäße Verwendung Der Raincenter dient zur automatischen Förderung von sauberem Wasser zur Versor- gung von Verbrauchern wie z.B. WC-Spülung, Gartenbewässerung und Waschmaschi- ne. Solange genügend Regenwasser in der Zisterne ist, werden die Verbraucher mit Regenwasser versorgt.
- Seite 8 RAINCENTER PRO RCC BASIC Deutsch • Einsatzbereich des RAINCENTER PRO RCC BASIC bezogen auf Saugleitungs- länge und -höhe Saugleitungen müssen mindestens in DN 25 (1" Innendurchmesser) ausgeführt werden! • die Saugleitung ist stetig steigend und möglichst geradlinig zum Gerät zu verlegen In Saugleitungen herrscht Unterdruck;...
- Seite 9 RAINCENTER PRO RCC BASIC Deutsch 2.3 Auswahl und Qualifikation von Personen Sämtliche Tätigkeiten an der Anlage sind durch Fachkräfte durchzuführen, falls die Tätig- keiten in dieser Gebrauchsanleitung nicht ausdrücklich für andere Personen (Eigentümer, Nutzer) ausgewiesen sind. Fachkräfte sind Personen, die durch ihre Ausbildung und Erfahrung die einschlägigen Bestimmungen, gültiger Normen und Unfallverhütungsvorschriften kennen.
- Seite 10 RAINCENTER PRO RCC BASIC Deutsch 2.5 Grundsätzliches Gefährdungspotenzial Die Kreiselpumpe arbeitet im Intervallbetrieb. Thermische Gefährdungen gehen von dem Elektromotor der Kreiselpumpe im ordnungsgemäßen Betrieb nicht aus. In einem Stö- rungsfall kann der Motor allerdings bis zu 110 °C heiß werden und Verbrennungen ver- ursachen.
- Seite 11 RAINCENTER PRO RCC BASIC Deutsch Im Einzelnen kann Nichtbeachtung der Sicherheitshinweise beispielsweise folgende Ge- fährdungen nach sich ziehen: - Versagen wichtiger Funktionen der Maschine / Anlage - Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung - Gefährdung von Personen durch elektrische, mechanische und chemische Einwir- kungen - Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen...
- Seite 12 RAINCENTER PRO RCC BASIC Deutsch 3 Transport und Lagerung 3.1 Transport Beim Transport ist darauf zu achten, dass die Anlage nicht angestoßen und nicht fallen- gelassen wird. 3.2 Zwischenlagerung und Konservierung Zur Zwischenlagerung und Konservierung genügt das Aufbewahren an einem kühlen, dunklen und frostsicheren Ort.
- Seite 13 RAINCENTER PRO RCC BASIC Deutsch 4. Produktbeschreibung Die Steuerung des Raincenter überwacht und steuert die Regenwasseranlage. Der Raincenter dient zur automatischen Förderung von sauberem Wasser zur Versor- gung von Verbrauchern wie WC-Spülung, Gartenbewässerung und Waschmaschine. Solange genügend Regenwasser in der Zisterne ist, werden die Verbraucher mit Re- genwasser versorgt.
- Seite 14 Absperrmöglichkeit • 1 x Kugelhahn zum Einbau in der Druckleitung Dokumentation • Gebrauchsanleitungen - RAINCENTER PRO RCC BASIC - CPS 15/20/25 mit Kit 02/ZP Control 05 - Lieferpapiere Optionales Zubehör • Silent-Kit bestehend aus Schallschutzmatte und Spezialkleber zum Einkleben in die Hau-...
- Seite 15 RAINCENTER PRO RCC BASIC Deutsch 4.2 Anwendungsbeispiel Üblicherweise wird der Raincenter ohne Ausdehnungsgefäß betrieben. Beim Anschluss einer „Tropfbewässerung“ muss ein Ausdehnungsgefäß mit mind. 15 l Nennvolumen eingebaut werden. Sollte in der Anlage ein Ausdehnungsgefäß eingebaut werden, ist dies zwingend druck- seitig nach dem Raincenter vorzusehen.
- Seite 16 RAINCENTER PRO RCC BASIC Deutsch 5 Montage 5.1 Vorbereitungen Überprüfen Sie, ob die Anlage laut Angaben der Verpackung für das Stromnetz (230 V/50 Hz) geeignet ist. Stellen Sie sicher, dass alle Sicherheitsvorschriften eingehal- ten werden. Überprüfen Sie, ob das Fördermedium den in Ä Kap. 2.2 „Bestimmungsge- mäße Verwendung“...
- Seite 17 RAINCENTER PRO RCC BASIC Deutsch Sicherheitsvorschriften Verlängerungskabel müssen mindestens den gleichen Kabelquer- schnitt haben wie das Anschlusskabel der Pumpe...
- Seite 18 RAINCENTER PRO RCC BASIC Deutsch 5.2 Wandmontage Das Gerät kann, je nach Ausführung und Wasserfüllung, im Betriebszustand über 40 kg wiegen. Aus diesem Grund kann es, je nach Beschaffenheit/Tragfähigkeit der Wand, er- forderlich sein für die Befestigung der Grundeinheit Gewindestangen oder Spezialdübel zu verwenden.
- Seite 19 RAINCENTER PRO RCC BASIC Deutsch 4. w Richten Sie die Wandhalterung mit der Wasserwaage aus und schrauben Sie die Wandhalterung dann fest. Nehmen Sie nun die Gewindeschrauben zur Modulbe- festigung zur Hand. Setzen Sie das Modul auf die Wandhalterung auf und fixieren Sie es zunächst provisorisch mit den zwei Schrauben.
- Seite 20 RAINCENTER PRO RCC BASIC Deutsch 5.3 Betriebswasseranschluss (Druckleitung) Der Druckleitungsanschluss befindet sich oben rechts am Gerät, es ist der vordere der beiden Anschlüsse. Enfernen Sie hier den gelben Stopfen. Wichtig dabei ist, den Druck- stutzen beim Festziehen des Anschlusses unbedingt gegenzuhalten.
- Seite 21 RAINCENTER PRO RCC BASIC Deutsch 5.4 Trinkwasseranschluss Der Trinkwasseranschluss befindet sich auf der linken Seite des Geräts. Die Geräte werden mit einem kleinen Siebeinsatz im Trinkwasserzulauf ausgeliefert. Dadurch wird vermieden, dass kleine Schmutzteilchen in das Nachspeiseventil eindrin- gen und dessen Funktion beeinträchtigen.
- Seite 22 RAINCENTER PRO RCC BASIC Deutsch 1. w Entnehmen Sie von den Zubehörteilen den Panzerschlauch ¾“ mit Flachdichtung Dichten Sie das Außengewinde ein und verbinden Sie den Schlauch mit der vorbe- reiteten Trinkwasserleitung. 2. w Jetzt entfernen Sie den gelben Stopfen vom Schwimmerventil. Dann lösen Sie die mitgelieferte Dichtung vom Panzerschlauch und setzen diese ein.
- Seite 23 RAINCENTER PRO RCC BASIC Deutsch 5.5 Notüberlauf Stecken Sie den Rohrbogen fest in die Überlauföffnung ein. Das Eindringen von Rückstauwasser in das Modul muss durch einen „Freien Auslauf“ zwischen dem Rohrbogen und dem Abwasserrohr wirksam verhindert werden. Auf kei- nen Fall darf der Rohrbogen ohne ausreichenden Luftspalt direkt an das Abwasserrohr angeschlossen werden.
- Seite 24 RAINCENTER PRO RCC BASIC Deutsch 5.6 Saugleitungsanschluss Der Saugleitungsanschluss befindet sich oben rechts am Gerät. Es ist der hintere der beiden Anschlüsse. 1. w Entfernen Sie den gelben Sropfen. Fügen Sie die Dichtung ein und stellen Sie ab- schließend die Verbindung zur vorbereiteten Saugleitung (mind. 1“-Leitung) her.
- Seite 25 RAINCENTER PRO RCC BASIC Deutsch Achten Sie auf unterdruckdichte Verbindungen in der Saugleitung. Nicht bewährt haben sich Klemmfittings ohne innenliegendes Stützrohr. Diese Klemmfit- tings haben ausschließlich eine Zulassung für den Einsatz im Druckbereich mit Wasser. In der Saugleitung herrscht Unterdruck, so dass gasdichte Fit- tings zum Einsatz kommen müssen.
- Seite 26 RAINCENTER PRO RCC BASIC Deutsch 5.7 Montage des Schwimmerschalters im Speicher 5.7.1 Installation des Schwimmerschalters Der mitgelieferte Schwimmerschalter Typ „Leeren“ wird wie folgt installiert: 1. w Fixieren Sie das Schaltgewicht aus Edelstahl am Kabel des Schwimmerschalters. 2. w Zum Fixieren des Kabels schrauben Sie die mitgelieferte Ösenschraube im Dom- schacht, möglichst weit oben fest.
- Seite 27 RAINCENTER PRO RCC BASIC Deutsch 4. w Machen Sie anschließend oberhalb der Markierung einen Knoten in das Kabel. 5. w Jetzt wird das Kabel mit dem Kabelbinder an der Ösenschraube befestigt; durch den Knoten kann das Kabel nie im Kabelbinder nach unten rutschen.
- Seite 28 RAINCENTER PRO RCC BASIC Deutsch empfehlen hier Einsatz unseres Anschluss- Sicherheitspakets (Art.-Nr.: 19118). In diesem Paket sind alle Bauteile enthalten, die zum Anschluss des Raincenters an den Regenwasserspeicher erforderlich sind. 15 m FLUX - Schwimmende Entnahme FLUX 2,5 m - 15 m Regenwasser-Saugleitung aus PE, 1“...
- Seite 29 RAINCENTER PRO RCC BASIC Deutsch 4. w Die zwei Adern des Kabels können jetzt wieder am Stecker befestigt werden. Dabei auf die richtige Anschlussbelegung achten. Die blaue Ader musss auf die Klemme 1 und die braune Ader auf die Klemme 3 gelegt werden. Der Anschluss an den Stecker erfolgt entsprechend der Abbildung.
- Seite 30 RAINCENTER PRO RCC BASIC Deutsch 6 Erstinbetriebnahme und Betrieb Vor der Inbetriebnahme sind alle Anschlüsse nochmals auf korrekte Montage zu über- prüfen. Es muss sichergestellt sein, dass die Sicherheitsbestimmungen eingehalten sind. Die Inbetriebnahme darf nur durch autorisiertes Fachpersonal vorgenommen werden.
- Seite 31 RAINCENTER PRO RCC BASIC Deutsch 6.2 Inbetriebnahme Vor der Inbetriebnahme des Gerätes lesen Sie unbedingt aufmerksam die mitgelieferten Einbau- und Gebrauchsanleitungen. Bitte prüfen Sie, ob der Schwimmerschalter im Speicher korrekt installiert und angeschlos- sen ist. Die Schutzkontakt-Steckdose für den Betrieb der Anlage muss mit einem geeigneten FI-Schutzschalter abgesichert sein! VDE-Vorschriften und Sicherheitshinweise sind zu beachten.
- Seite 32 RAINCENTER PRO RCC BASIC Deutsch Die Steuerung ist sofort betriebsbereit. 4. w Sobald Sie den Netzstecker der Steuerung einstecken, führt diese selbstständig ei- nen Kurztest durch. Nach dem Kurztest wird der aktuelle Betriebszustand angezeigt. • Ist der Wasserstand in der Zisterne größer als 25 cm, geht die Anlage in den...
- Seite 33 RAINCENTER PRO RCC BASIC Deutsch 6. w Öffnen Sie dauerhaft einen Verbraucher, bevorzugt eine Zapfstelle, z. B. Garten- hahn. Betätigen Sie den roten Knopf am Schaltautomaten der Pumpe, um eventuell vorhandene Luft zu entfer- nen. In der Regel wird die Pumpe nun problemlos im Trinkwasser-Handbetrieb durchlaufen.
- Seite 34 RAINCENTER PRO RCC BASIC Deutsch Bei einem Wasserstand der nur geringfügig höher als der Umschaltpumkt des Schwim- merschalters auf Trinkwasser ist, kann es sein, dass beim Entlüften der Saugleitung der Wasserstand soweit absinkt, dass die Steuerung in den Auto Trinkwasser-Betrieb wechseln würde.
- Seite 35 RAINCENTER PRO RCC BASIC Deutsch 6.3 Bedienung der Steuerung 6.3.1 Das Bedienfeld der Steuerung Display zur Anzeige des Betriebszustandes Klartextdisplay für Anzeige des Betriebszustandes und Programmie- rung der Steuerung Störung • durch Drücken einer der beiden Tasten wird das Menü zum nächsten Menüpunkt in der angegebenen Richtung weitergeschaltet Ä...
- Seite 36 RAINCENTER PRO RCC BASIC Deutsch 6.3.2 Display-Anzeigen Sobald Sie den Netzstecker des Raincenter einstecken, führt die Steuerung selbstständig eine Initialisierung durch. Es erscheint kurz im Display: Ist in der Zisterne genügend Wasser, wechselt das Display zur Standard-Anzeige über: Der Auslieferungszustand der Steuerung ist für den Automatik-Betrieb voreingestellt.
- Seite 37 RAINCENTER PRO RCC BASIC Deutsch 6.3.3 Erläuterungen zur Hygienespülung (Wasserwechsel) Die Steuerung schaltet im Auslieferzustand nach 30 Tagen ununterbrochenem Regen- wasser-Betrieb in den Trinkwasser-Betrieb um (Hygienespülung), obwohl noch genügend Wasser im Speicher ist. Der Modus Hygienespülung soll verhindern, dass das Trinkwas- ser zu lange ungenutzt in der Trinkwasserleitung zum Raincenter steht.
- Seite 38 RAINCENTER PRO RCC BASIC Deutsch 6.4 Alarm Die Steuerung reagiert auf verschiedene Störereignisse mit einer Alarmmeldung. Tritt ein Alarmereignis ein, beginnt die rote LED Alarm zu leuchten und ein Piepton ertönt. Je nach Alarmereignis schaltet die Anlage auch auf „Auto Trinkwasser“.
- Seite 39 RAINCENTER PRO RCC BASIC Deutsch 6.4.1 Überlaufalarm Die häufigste Fehlerquelle, welche einen Alarm auslöst, ist die Fehlfunktion des Trink- wassernachspeiseventils im Innenbehälter des Raincenters. Die rote LED Alarm leuchtet, ein Dauer-Piepton ertönt. Der Alarm ist selbstquittierend. Wenn der Sensor im Notüberlauf nass wird, löst der Überlaufalarm aus.
- Seite 40 RAINCENTER PRO RCC BASIC Deutsch a) Das Nachspeiseventil schleift an der Behälterwand Das Nachspeiseventil darf nicht an der Behälterwand schleifen. Die Ausrichtung prüfen Sie wie folgt: 1. w Handbetrieb Trinkwasser einschalten Ä Kap. 6.2 „Inbetriebnahme“ 5. w. Trinkwas- serzuleitung absperren. Verbraucher öffnen. Der Trinkwasserbehälter wird entleert.
- Seite 41 RAINCENTER PRO RCC BASIC Deutsch 6.4.2 Störmeldung Rückstaualarm In Kombination mit einem zusätzlichen Sensor wird die Steuerung mit einer Störmeldung reagieren, wenn Wasser aus der Kanalisation quasi „rückwärts“ in die Zisterne gelangt und diese möglicherweise verunreinigt. Der zusätzliche Sensor muss an die Klemme Rück der Steuerung angeschlossen werden.
- Seite 42 RAINCENTER PRO RCC BASIC Deutsch 6.5 Anschluss eines Magnetventils in der Trinkwasserleitung Es besteht die Möglichkeit ein Magnetventil (230 V / 50 Hz, Mindestdurchlass 3,5 m³/h) in der Trinkwasserleitung zum Raincenter zu installieren und an der Steuerung des Rain- center anzuschließen. Dieses Magnetventil verhindert beim Überlaufalarm das weitere Austreten von Wasser aus dem Notüberlauf.
- Seite 43 RAINCENTER PRO RCC BASIC Deutsch 6.6 Anlage an den Nutzer übergeben Bei der Übergabe an den Nutzer: • Funktionsweise der Anlage erklären. • Anlage funktionsfähig übergeben. • Übergabeprotokoll mit wesentlichen Daten der Inbetriebnahme (z. B. Änderungen der Werkseinstellung) aushändigen. • Gebrauchsanleitung übergeben.
- Seite 44 RAINCENTER PRO RCC BASIC Deutsch 7 Zusatzeinstellungen der Steuerungsparameter Im Prinzip ist für den normalen Betrieb des Raincenter keinerlei zusätzliche Program- mierung der Steuerung notwendig. Falls der Anlagenbetreiber trotzdem die Funktion der Steuerung an die individuellen Anforderungen anpassen möchte, kann dies über die ein- stellbaren Parameter geschehen.
- Seite 45 RAINCENTER PRO RCC BASIC Deutsch 7.1 Die einstellbaren Parameter Im Folgenden werden die Einstellmöglichkeiten und Wirkungen der einzelnen Parameter erklärt. In der oberen Zeile des Displays wird immer die Bezeichnung des aktuellen Parameters angezeigt, in der unteren Zeile steht die jeweilige Einstellung des Parameters. Die Ände- rung der Einstellung geschieht mit den Pfeil-Tasten und der ESC-/Resetpfeil-Taste.
- Seite 46 RAINCENTER PRO RCC BASIC Deutsch 7.1.2 Parameter Hygieneintervall Von der Steuerung wird automatisch das Wasser in der Trinkwasserzuleitung und im Innenbehälter des Raincen- ters ausgetauscht, wenn länger als die angegebenen Tage kein Trinkwasserbetrieb erfolgte. Hierdurch werden lange Standzeiten des Wassers verhindert.
- Seite 47 RAINCENTER PRO RCC BASIC Deutsch 7.1.3 Parameter Hygienedauer Um sicherzustellen, dass das Wasser im Innenbehälter des Raincenters während des Wasserwechselmodus komplett ausgetauscht wird, kann die Dauer des Wasserwechsels unter Parameter Hygiene Dauer festgelegt werden. In der Werkseinstellung beträgt die Dauer des Wasserwechsels 3 Minuten Pumpenlaufzeit.
- Seite 48 RAINCENTER PRO RCC BASIC Deutsch 8 Inspektion und Wartung Der Raincenter enthält Komponenten, bei denen Inspektions- und Wartungsarbeiten not- wendig sind. Die aufgeführten Zeitabstände der Inspektions- und Wartungsmaßnahmen sowie die an- gegebenen Arbeitsschritte sollten vom Betreiber im eigenen Interesse beachtet werden! Falls Materialmängel festgestellt werden, wenden Sie sich an Ihren Vertragspartner/...
- Seite 49 RAINCENTER PRO RCC BASIC Deutsch Bauteil Tätigkeit Zeitraum Notüberlauf • um schlechte Gerüche zu vermeiden, Wasser mit einer alle 6 Monate Gießkanne in den Kanalanschluss des Notüberlaufs oder einfüllen bei Bedarf öfter Pumpe und Schaltgerät • Druckaufbau, Dichtheit, Pumpen- und Strömungsgeräu- sche sowie Funktion überprüfen.
- Seite 50 RAINCENTER PRO RCC BASIC Deutsch 9 Erkennen und Beheben von Störungen Störung Ursache Behebung Anlage arbeitet • Netzspannung fehlt • überprüfen, ob Netzstecker in überhaupt nicht Steckdose eingesteckt ist • Fehler bei der Installation • überprüfen Sie die Installati- on anhand der Gebrauchsan- leitung auf Fehler Pumpe läuft nicht an bzw.
- Seite 51 RAINCENTER PRO RCC BASIC Deutsch Störung Ursache Behebung Pumpe benötigt zu lange • Fußventil in der Saugleitung zur Zister- • Fußventil installieren bis Druck aufgebaut wird, ne fehlt insbesondere bei Zister- • Fußventil der Saugleitung ist undicht • Fußventil prüfen und reinigen...
- Seite 52 RAINCENTER PRO RCC BASIC Deutsch Störung Ursache Behebung Trockenlaufschutz löst • minimale Undichtigkeit in der Saug- • Überprüfung der Saugleitung nach einiger Zeit immer leitung und der Geräteanschlüsse wieder aus • minimale Undichtigkeit im Drucklei- • Überprüfung von Verbrau- tungssystem chern z.
- Seite 53 RAINCENTER PRO RCC BASIC Deutsch Störung Ursache Behebung LED Alarm ausführliche Beschreibung: • Ä Kap. 6.4 „Alarm“ - Ausschalten des Pieptons leuchtet,Piepton ertönt, • Ä Kap. 6.4.1 „Überlaufalarm“ Schwimmerventil schließt • Ä Kap. 6.4.2 „Störmeldung Rückstaualarm“ nicht richtig und/oder •...
- Seite 54 RAINCENTER PRO RCC BASIC Deutsch 10 Technische Daten RAINCENTER PRO RCC BASIC Motorleistung P1 0,9 kW Steuerspannnung Geber 12 V Spannungsversorgung 1 ~ 230 V Kondensator 16 µF Nennstromaufnahme 4,0 A Nenndrehzahl 2850 U/min Nennbetriebsart S2 90 min max. Fördermenge 4,0 m³/h...
- Seite 55 RAINCENTER PRO RCC BASIC Deutsch 10.2 Steuerung RAINCENTER PRO RCC BASIC Nachspeisesteuerung Spannungsversorgung 230 V / 50 Hz, 16 A Umgebungstemperatur 0 - 40 °C Schutzklasse Schutzgrad IP 54 • Pumpe 8 A, 2000 W max. Anschlussleistungen • Magnetventil oder Stellmotor 1 A, 230 W 230 V / 50 Hz •...
- Seite 56 RAINCENTER PRO RCC BASIC Deutsch 10.3 Kennlinie 10.4 Typenschild Am Modul ist ein Typenschild angebracht, das alle wichtigen technischen Angaben zu der Anlage enthält.
- Seite 57 RAINCENTER PRO RCC BASIC Deutsch 10.5 Anschlussplan Hauptplatine der Steuerung...
- Seite 58 RAINCENTER PRO RCC BASIC Deutsch 11 Ersatzteilliste RAINCENTER PRO RCC BASIC...
- Seite 59 RAINCENTER PRO RCC BASIC Deutsch Ersatzteile RAINCENTER PRO RCC BASIC Ersatzteile RAINCENTER PRO RCC BASIC Pos. Stk. Benennung Art.Nr. Pos. Stk. Benennung Art.Nr. Grundeinheit Linsenblechschrauben A2 12589 18377 Raincenter Wandhalterung 18553 Abdeckhaube 18303 Befestigungs-Set Raincenter für Raincenter 18317 Flauschformteile 18365...
- Seite 60 RAINCENTER PRO RCC BASIC Deutsch 12 Umwelthinweise Die Kartonverpackung ist recycelbar und der Altpapierverwertung zuzuführen. Die Styro- porpolster bitte über das duale System (gelber Sack/gelbe Tonne) entsorgen. Elektrische und elektronische Altgeräte enthalten vielfach Materialien, die wiederverwen- det werden können. Sie enthalten aber auch schädliche Stoffe, die für die Funktion und Sicherheit des Gerätes notwendig waren.
