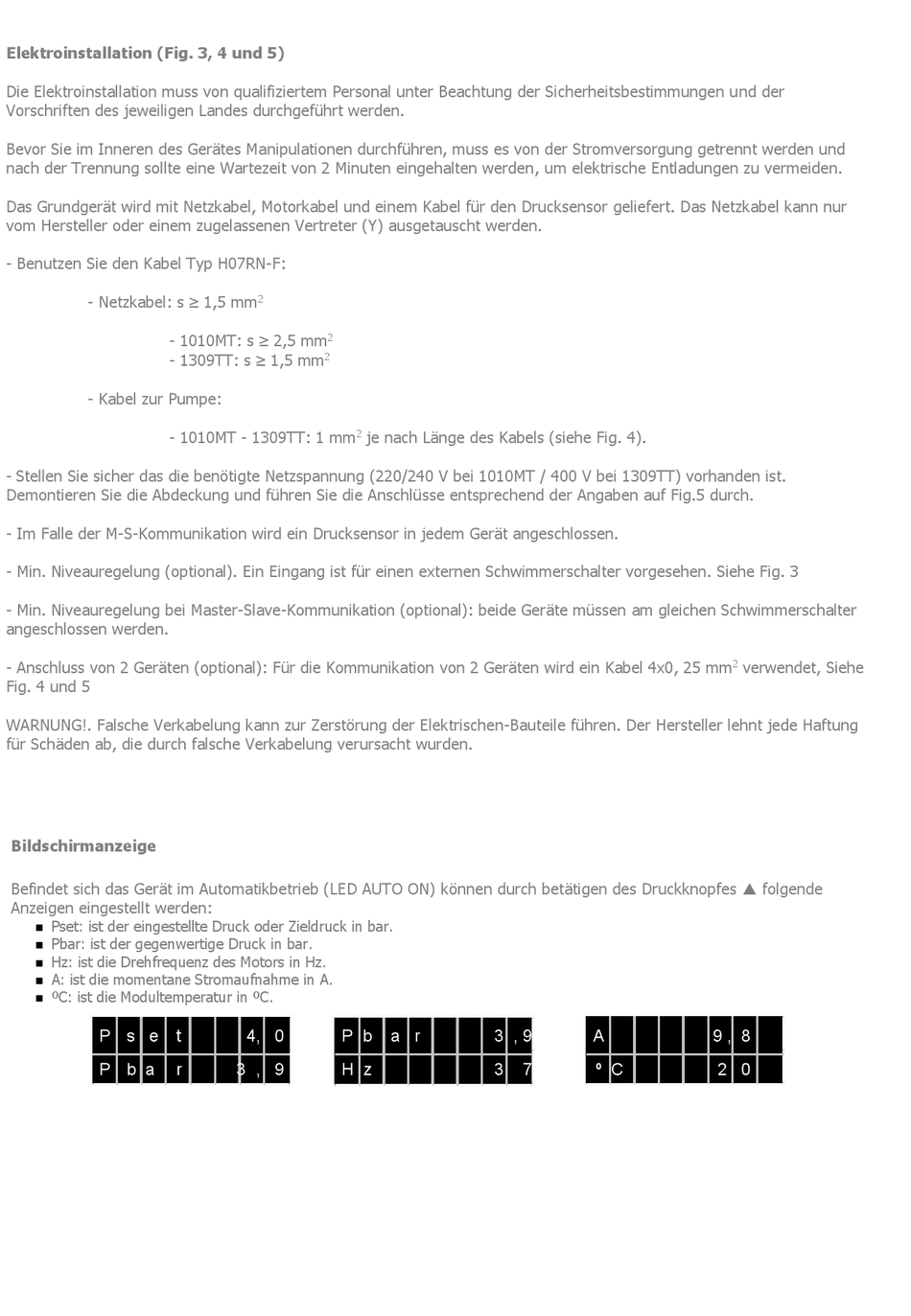

Elektroinstallation (Fig. 3, 4 und 5)
Die Elektroinstallation muss von qualifiziertem Personal unter Beachtung der Sicherheitsbestimmungen und der
Vorschriften des jeweiligen Landes durchgeführt werden.
Bevor Sie im Inneren des Gerätes Manipulationen durchführen, muss es von der Stromversorgung getrennt werden und
nach der Trennung sollte eine Wartezeit von 2 Minuten eingehalten werden, um elektrische Entladungen zu vermeiden.
Das Grundgerät wird mit Netzkabel, Motorkabel und einem Kabel für den Drucksensor geliefert. Das Netzkabel kann nur
vom Hersteller oder einem zugelassenen Vertreter (Y) ausgetauscht werden.
- Benutzen Sie den Kabel Typ H07RN-F:
- Netzkabel: s ≥ 1,5 mm
- 1010MT: s ≥ 2,5 mm
- 1309TT: s ≥ 1,5 mm
- Kabel zur Pumpe:
- 1010MT - 1309TT: 1 mm
- Stellen Sie sicher das die benötigte Netzspannung (220/240 V bei 1010MT / 400 V bei 1309TT) vorhanden ist.
Demontieren Sie die Abdeckung und führen Sie die Anschlüsse entsprechend der Angaben auf Fig.5 durch.
- Im Falle der M-S-Kommunikation wird ein Drucksensor in jedem Gerät angeschlossen.
- Min. Niveauregelung (optional). Ein Eingang ist für einen externen Schwimmerschalter vorgesehen. Siehe Fig. 3
- Min. Niveauregelung bei Master-Slave-Kommunikation (optional): beide Geräte müssen am gleichen Schwimmerschalter
angeschlossen werden.
- Anschluss von 2 Geräten (optional): Für die Kommunikation von 2 Geräten wird ein Kabel 4x0, 25 mm
Fig. 4 und 5
WARNUNG!. Falsche Verkabelung kann zur Zerstörung der Elektrischen-Bauteile führen. Der Hersteller lehnt jede Haftung
für Schäden ab, die durch falsche Verkabelung verursacht wurden.
Bildschirmanzeige
Befindet sich das Gerät im Automatikbetrieb (LED AUTO ON) können durch betätigen des Druckknopfes  folgende
Anzeigen eingestellt werden:
Pset: ist der eingestellte Druck oder Zieldruck in bar.
Pbar: ist der gegenwertige Druck in bar.
Hz: ist die Drehfrequenz des Motors in Hz.
A: ist die momentane Stromaufnahme in A.
ºC: ist die Modultemperatur in ºC.
P s e t
P b a
2
2
2
4, 0
P b
r
3 , 9
H z
2
je nach Länge des Kabels (siehe Fig. 4).
a r
3 , 9
3
7
2
verwendet, Siehe
A
9 , 8
º C
2 0
