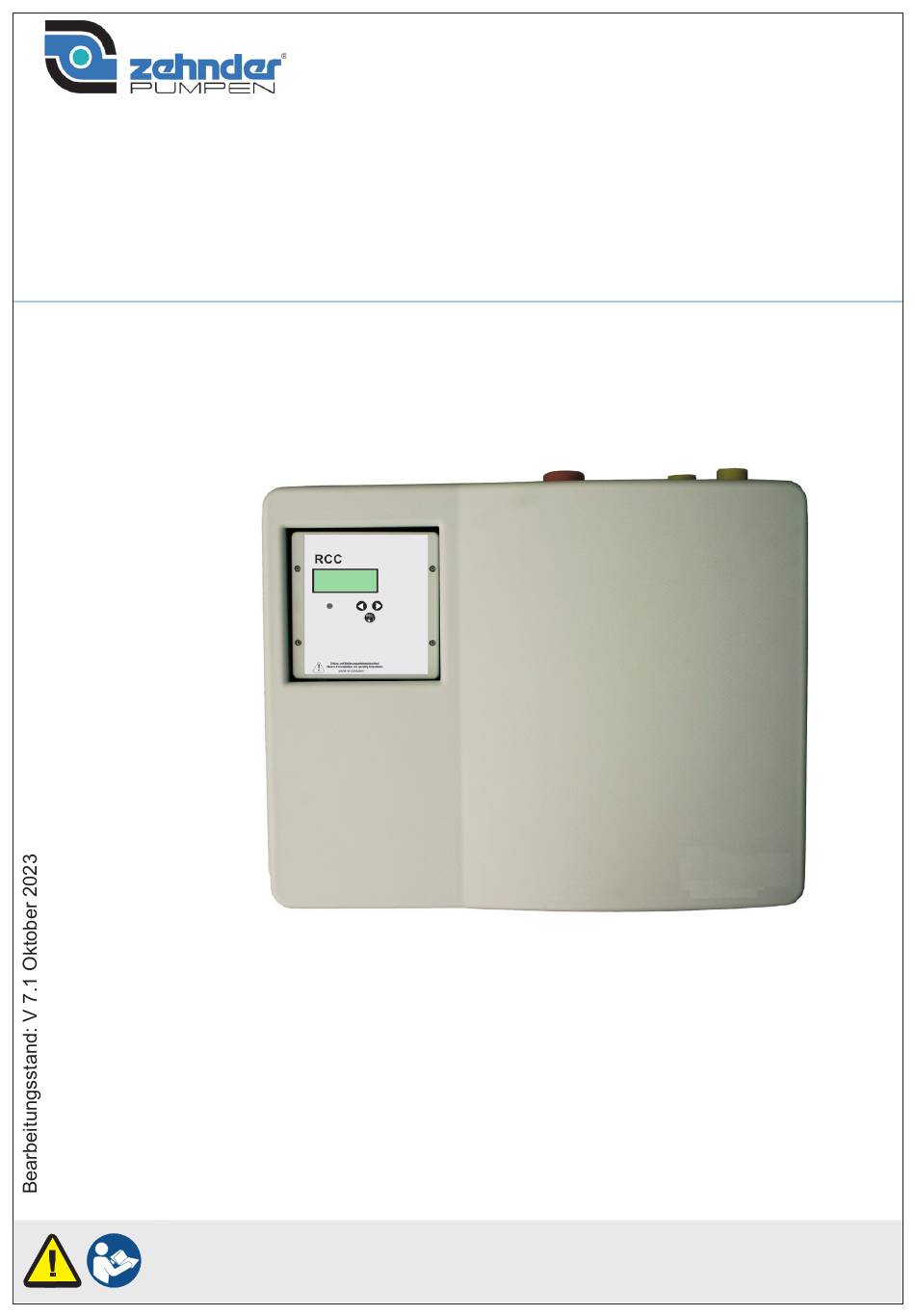

RAINCENTER PRO RCC COMFORT
GEBRAUCHSANLEITUNG
Für eine sichere und sachgerechte Anwendung, die Gebrauchsanleitung und weitere
produktbegleitende Unterlagen aufmerksam lesen. Die Gebrauchsanleitung ist dem
Endnutzer zu übergeben und bis zur Produktentsorgung aufzubewahren.

Werbung

loading

Inhaltszusammenfassung für Zehnder Pumpen RAINCENTER PRO RCC COMFORT

  • Seite 1 RAINCENTER PRO RCC COMFORT GEBRAUCHSANLEITUNG Für eine sichere und sachgerechte Anwendung, die Gebrauchsanleitung und weitere produktbegleitende Unterlagen aufmerksam lesen. Die Gebrauchsanleitung ist dem Endnutzer zu übergeben und bis zur Produktentsorgung aufzubewahren.
  • Seite 2 Lieferumfangs in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine An- sprüche abgeleitet werden. Zum RAINCENTER PRO RCC COMFORT sind zwei Gebrauchsanleitungen zusam- men zu beachten: • RAINCENTER PRO RCC COMFORT...
  • Seite 3 RAINCENTER PRO RCC COMFORT Deutsch Inhaltsverzeichnis Allgemeines ......................5 1.1 Einleitung......................5 1.2 Gewährleistung ....................5 Sicherheit....................... 6 2.1 Symbole in dieser Gebrauchsanleitung............6 2.2 Bestimmungsgemäße Verwendung ..............7 2.3 Auswahl und Qualifikation von Personen ............9 2.4 Persönliche Schutzausrüstung ................. 9 2.5 Grundsätzliches Gefährdungspotenzial ............
  • Seite 4 10.3 Typenschild Füllstandsensor ................ 58 10.4 Kennlinie....................... 59 10.5 Typenschild Modul ..................59 10.6 Anschlussplan Hauptplatine der Steuerung ..........60 Ersatzteilliste ....................... 61 Umwelthinweise ....................63 Konformitätserklärung ..................63 Anhang: Betrieb des RAINCENTER PRO RCC COMFORT mit Zubringerpumpe ... 64...
  • Seite 5 Deutsch 1 Allgemeines 1.1 Einleitung Diese Gebrauchsanleitung ist gültig für den RAINCENTER PRO RCC COMFORT (künf- tig wird als Kurzform Raincenter benutzt). Sie ermöglicht den sicheren Umgang mit dem Raincenter. Die Gebrauchsanleitung ist Bestandteil des Raincenters und muss in unmit- telbarer Nähe des Geräts, für das Personal jederzeit zugänglich, aufbewahrt werden.
  • Seite 6 RAINCENTER PRO RCC COMFORT Deutsch 2 Sicherheit Diese Gebrauchsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Gebrauchsanleitung unbedingt vor Mon- tage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Anlage verfügbar sein. Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten, allgemeinen Sicherheitshinweise zu...
  • Seite 7 RAINCENTER PRO RCC COMFORT Deutsch 2.2 Bestimmungsgemäße Verwendung Der Raincenter dient zur automatischen Förderung von sauberem Wasser zur Versor- gung von Verbrauchern wie z. B. WC-Spülung, Gartenbewässerung und Waschmaschi- ne. Solange genügend Regenwasser in der Zisterne ist, werden die Verbraucher mit Regenwasser versorgt.
  • Seite 8 RAINCENTER PRO RCC COMFORT Deutsch • Einsatzbereich des Raincenter bezogen auf Saugleitungslänge und -höhe Saugleitungen müssen mindestens in DN 25 (1" Innendurchmesser) ausgeführt werden! • die Saugleitung ist stetig steigend und möglichst geradlinig zum Gerät zu verlegen In Saugleitungen herrscht Unterdruck; dies ist bei der Auswahl der Werkstoffe zu be- achten (Ä...
  • Seite 9 RAINCENTER PRO RCC COMFORT Deutsch 2.3 Auswahl und Qualifikation von Personen Sämtliche Tätigkeiten an der Anlage sind durch Fachkräfte durchzuführen, falls die Tätig- keiten in dieser Gebrauchsanleitung nicht ausdrücklich für andere Personen (Eigentümer, Nutzer) ausgewiesen sind. Fachkräfte sind Personen, die durch ihre Ausbildung und Erfahrung die einschlägigen Bestimmungen, gültigen Normen und Unfallverhütungsvorschriften kennen.
  • Seite 10 RAINCENTER PRO RCC COMFORT Deutsch 2.5 Grundsätzliches Gefährdungspotenzial Die Kreiselpumpe arbeitet im Intervallbetrieb. Thermische Gefährdungen gehen von dem Elektromotor der Kreiselpumpe im ordnungsgemäßen Betrieb nicht aus. In einem Stö- rungsfall kann der Motor allerdings bis zu 110 °C heiß werden und Verbrennungen ver- ursachen.
  • Seite 11 RAINCENTER PRO RCC COMFORT Deutsch Im Einzelnen kann Nichtbeachtung der Sicherheitshinweise beispielsweise folgende Ge- fährdungen nach sich ziehen: - Versagen wichtiger Funktionen der Maschine / Anlage - Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung - Gefährdung von Personen durch elektrische, mechanische und chemische Einwir- kungen - Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen...
  • Seite 12 RAINCENTER PRO RCC COMFORT Deutsch 3 Transport und Lagerung 3.1 Transport Beim Transport ist darauf zu achten, dass die Anlage nicht angestoßen und nicht fallen- gelassen wird. 3.2 Zwischenlagerung und Konservierung Zur Zwischenlagerung und Konservierung genügt das Aufbewahren an einem kühlen, dunklen und frostsicheren Ort.
  • Seite 13 RAINCENTER PRO RCC COMFORT Deutsch 4. Produktbeschreibung Die Steuerung des Raincenters überwacht und steuert die Regenwasseranlage. Der Raincenter dient zur automatischen Förderung von sauberem Wasser zur Versor- gung von Verbrauchern wie WC-Spülung, Gartenbewässerung und Waschmaschine. Solange genügend Regenwasser in der Zisterne ist, werden die Verbraucher mit Re- genwasser versorgt.
  • Seite 14 Absperrmöglichkeit • 1 x Kugelhahn zum Einbau in der Druckleitung Dokumentation • Gebrauchsanleitungen - RAINCENTER PRO RCC COMFORT - CPS 15/20/25 mit Kit 02/ZP Control 05 - Lieferpapiere Optionales Zubehör • Silent-Kit bestehend aus Schallschutzmatte und Spezialkleber zum Einkleben in die Hau-...
  • Seite 15 RAINCENTER PRO RCC COMFORT Deutsch 4.2 Anwendungsbeispiel Üblicherweise wird der Raincenter ohne Ausdehnungsgefäß betrieben. Beim Anschluss einer „Tropfbewässerung“ muss ein Ausdehnungsgefäß mit mind. 15 l Nennvolumen eingebaut werden. Sollte in der Anlage ein Ausdehnungsgefäß eingebaut werden, ist dies zwingend druck- seitig nach dem Raincenter vorzusehen.
  • Seite 16 RAINCENTER PRO RCC COMFORT Deutsch 5 Montage 5.1 Vorbereitungen Überprüfen Sie, ob die Anlage laut Angaben der Verpackung für das Stromnetz (230 V/50 Hz) geeignet ist. Stellen Sie sicher, dass alle Sicherheitsvorschriften eingehal- ten werden. Überprüfen Sie, ob das Fördermedium den in Ä Kap. 2.2 „Bestimmungsge- mäße Verwendung“...
  • Seite 17 RAINCENTER PRO RCC COMFORT Deutsch Sicherheitsvorschriften Verlängerungskabel müssen mindestens den gleichen Kabelquer- schnitt haben wie das Anschlusskabel der Pumpe...
  • Seite 18 RAINCENTER PRO RCC COMFORT Deutsch 5.2 Wandmontage Das Gerät kann, je nach Ausführung und Wasserfüllung, im Betriebszustand über 40 kg wiegen. Aus diesem Grund kann es, je nach Beschaffenheit/Tragfähigkeit der Wand, er- forderlich sein für die Befestigung der Grundeinheit Gewindestangen oder Spezialdübel zu verwenden.
  • Seite 19 RAINCENTER PRO RCC COMFORT Deutsch 4. w Richten Sie die Wandhalterung mit der Wasserwaage aus und schrauben Sie die Wandhalterung dann fest. Nehmen Sie nun die Gewindeschrauben zur Modulbe- festigung zur Hand. Setzen Sie das Modul auf die Wandhalterung auf und fixieren Sie es zunächst provisorisch mit den zwei Schrauben.
  • Seite 20 RAINCENTER PRO RCC COMFORT Deutsch 5.3 Betriebswasseranschluss (Druckleitung) Der Druckleitungsanschluss befindet sich oben rechts am Gerät, es ist der vordere der beiden Anschlüsse. Enfernen Sie hier den gelben Stopfen. Wichtig dabei ist, den Druck- stutzen beim Festziehen des Anschlusses unbedingt gegenzuhalten.
  • Seite 21 RAINCENTER PRO RCC COMFORT Deutsch 5.4 Trinkwasseranschluss Der Trinkwasseranschluss befindet sich auf der linken Seite des Geräts. Die Geräte werden mit einem kleinen Siebeinsatz im Trinkwasserzulauf ausgeliefert. Dadurch wird vermieden, dass kleine Schmutzteilchen in das Nachspeiseventil eindrin- gen und dessen Funktion beeinträchtigen.
  • Seite 22 RAINCENTER PRO RCC COMFORT Deutsch 1. w Entnehmen Sie von den Zubehörteilen den Panzerschlauch ¾“ mit Flachdichtung Dichten Sie das Außengewinde ein und verbinden Sie den Schlauch mit der vorbe- reiteten Trinkwasserleitung. 2. w Jetzt entfernen Sie den gelben Stopfen vom Schwimmerventil. Dann lösen Sie die mitgelieferte Dichtung vom Panzerschlauch und setzen diese ein.
  • Seite 23 RAINCENTER PRO RCC COMFORT Deutsch 5.5 Notüberlauf Stecken Sie den Rohrbogen fest in die Überlauföffnung ein. Das Eindringen von Rückstauwasser in das Modul muss durch einen „Freien Auslauf“ zwischen dem Rohrbogen und dem Abwasserrohr wirksam verhindert werden. Auf kei- nen Fall darf der Rohrbogen ohne ausreichenden Luftspalt direkt an das Abwasserrohr angeschlossen werden.
  • Seite 24 RAINCENTER PRO RCC COMFORT Deutsch 5.6 Saugleitungsanschluss Der Saugleitungsanschluss befindet sich oben rechts am Gerät. Es ist der hintere der beiden Anschlüsse. 1. w Entfernen Sie den gelben Stopfen. Fügen Sie die Dichtung ein und stellen Sie ab- schließend die Verbindung zur vorbereiteten Saugleitung (mind. 1“-Leitung) her.
  • Seite 25 RAINCENTER PRO RCC COMFORT Deutsch Achten Sie auf unterdruckdichte Verbindungen in der Saugleitung. Nicht bewährt haben sich Klemmfittings ohne innenliegendes Stützrohr. Diese Klemmfit- tings haben ausschließlich eine Zulassung für den Einsatz im Druckbereich mit Wasser. In der Saugleitung herrscht Unterdruck, so dass gasdichte Fit- tings zum Einsatz kommen müssen.
  • Seite 26 RAINCENTER PRO RCC COMFORT Deutsch 5.7 Montage des Füllstandsensors Der Sensor besteht aus folgenden Bauteilen: • 25 m Spezialkabel (Schlauch mit integriertem Kabel), Edelstahlsensor und Stecker • Schlauchendstück (Edelstahlrohr mit Schlauchtülle und Schlauchschelle) Es darf niemals Wasser in den Druckausgleichsschlauch eindringen.
  • Seite 27 RAINCENTER PRO RCC COMFORT Deutsch Der mitgelieferte Füllstandsensor wird wie folgt installiert: Der Edelstahlkopf mit dem Füllstandsensor wird langsam in den Regenwasserspeicher hinab gelassen. Der Füllstandsensor sollte in voller Länge auf dem Behälterboden auf- liegen. Die Sensorleitung darf nicht geknickt werden! Beim Verlegen darauf achten, dass der Übergang ins Leerrohr in einem großzügigen Radius erfolgt.
  • Seite 28 RAINCENTER PRO RCC COMFORT Deutsch Der Stecker an der Sensorleitung muss zur Anbringung des Schlauchendstücks in der Leerrohrabdichtung (Dichtungseinsatz RAPID) demontiert werden. Entfernen Sie das Klebeband von der Sensorleitung. Öffnen Sie dann das Steckergehäu- se. Lösen Sie die Befestigungsschrauben der zwei Adern und ziehen den Stecker inkl.
  • Seite 29 RAINCENTER PRO RCC COMFORT Deutsch Nachdem der Schlauch bündig auf die Schlauchtülle aufgeschoben ist, wird das Klebe- band wieder von der Schlauchschelle gelöst und die Schlauchschelle auf die Schlauch- tülle geschoben. Zum Fixieren der Schlauchschelle kann als Zange ein Seitenschneider verwendet werden.
  • Seite 30 RAINCENTER PRO RCC COMFORT Deutsch Das Gehäuse der Steuerung ist auf der Grundeinheit des Raincenters vormontiert und fer- tig verkabelt. Sie können jetzt den Stecker in die vorbereitete Kupplung am Steuergehäu- se einstecken. Der Stecker ist nur in einer Anschlusslage einsteckbar, um Verpolungen des Sensors zu vermeiden.
  • Seite 31 RAINCENTER PRO RCC COMFORT Deutsch 6 Erstinbetriebnahme und Betrieb Vor der Inbetriebnahme sind alle Anschlüsse nochmals auf korrekte Montage zu über- prüfen. Es muss sichergestellt sein, dass die Sicherheitsbestimmungen eingehalten sind. Die Inbetriebnahme darf nur durch autorisiertes Fachpersonal vorgenommen werden.
  • Seite 32 RAINCENTER PRO RCC COMFORT Deutsch 6.2 Inbetriebnahme Vor der Inbetriebnahme des Gerätes lesen Sie unbedingt aufmerksam die mitgelieferten Einbau- und Gebrauchsanleitungen. Nehmen Sie den Anschluss des Sensors für die Füllstandmessung in der Zisterne und gegebenenfalls weiterer, optionaler Sensoren entsprechend der Einbau- und Gebrauchs- anleitung der Steuereinheit vor.
  • Seite 33 RAINCENTER PRO RCC COMFORT Deutsch Die Steuerung ist sofort betriebsbereit. 4. w Sobald Sie den Netzstecker der Steuerung einstecken, führt diese selbstständig ei- nen Kurztest durch. Nach dem Kurztest wird der gemessene Wasserstand in cm angezeigt. • Ist der Wasserstand in der Zisterne größer als 25 cm, geht die Anlage in den...
  • Seite 34 RAINCENTER PRO RCC COMFORT Deutsch 6. w Öffnen Sie dauerhaft einen Verbraucher, bevorzugt eine Zapfstelle, z. B. Gartenhahn. Betätigen Sie den roten Knopf am Schaltautomaten der Pumpe, um eventuell vorhandene Luft zu entfer- nen. In der Regel wird die Pumpe nun problemlos im Trinkwasser-Handbetrieb durchlaufen.
  • Seite 35 RAINCENTER PRO RCC COMFORT Deutsch Bei einem Wasserstand der, nur geringfügig höher als 25 cm ist, kann es sein, dass beim Entlüften der Saugleitung der Wasserstand soweit absinkt, dass die Steuerung in den Auto Trinkwasser-Betrieb wechseln würde. In diesem Fall sollte man kurzzeitig den Umschaltpunkt z.
  • Seite 36 RAINCENTER PRO RCC COMFORT Deutsch 6.3 Bedienung der Steuerung 6.3.1 Das Bedienfeld der Steuerung Display zur Anzeige des Betriebszustandes Klartextdisplay für Anzeige des Betriebszustandes und Programmie- rung der Steuerung Störung • durch Drücken einer der beiden Tasten wird das Menü zum nächsten Menüpunkt in der angegebenen Richtung weitergeschaltet Ä...
  • Seite 37 RAINCENTER PRO RCC COMFORT Deutsch 6.3.2 Display-Anzeigen Sobald Sie den Netzstecker des Raincenter einstecken, führt die Steuerung selbstständig eine Initialisierung durch. Es erscheint kurz im Display: Ist in der Zisterne genügend Wasser, wechselt das Display zur Standard-Anzeige über: Der Auslieferungszustand der Steuerung ist für den Automatik-Betrieb voreingestellt.
  • Seite 38 RAINCENTER PRO RCC COMFORT Deutsch 6.3.3 Erläuterungen zur Hygienespülung (Wasserwechsel) Die Steuerung schaltet im Auslieferzustand nach 30 Tagen ununterbrochenem Regen- wasser-Betrieb in den Trinkwasser-Betrieb um (Hygienespülung), obwohl noch genügend Wasser im Speicher ist. Der Modus Hygienespülung soll verhindern, dass das Trinkwas- ser zu lange ungenutzt in der Trinkwasserleitung zum Raincenter steht.
  • Seite 39 RAINCENTER PRO RCC COMFORT Deutsch 6.4 Alarm Die Steuerung reagiert auf verschiedene Störereignisse mit einer Alarmmeldung. Tritt ein Alarmereignis ein, beginnt die rote LED Alarm zu leuchten und ein Piepton ertönt. Je nach Alarmereignis schaltet die Anlage auch auf „Auto Trinkwasser“.
  • Seite 40 RAINCENTER PRO RCC COMFORT Deutsch 6.4.1 Überlaufalarm Die häufigste Fehlerquelle, welche einen Alarm auslöst, ist die Fehlfunktion des Trink- wassernachspeiseventils im Innenbehälter des Raincenters. Die rote LED Alarm leuchtet, ein Dauer-Piepton ertönt. Der Alarm ist selbstquittierend. Wenn der Sensor im Notüberlauf nass wird, löst der Überlaufalarm aus.
  • Seite 41 RAINCENTER PRO RCC COMFORT Deutsch a) Das Nachspeiseventil schleift an der Behälterwand Das Nachspeiseventil darf nicht an der Behälterwand schleifen. Die Ausrichtung prüfen Sie wie folgt: 1. w Handbetrieb Trinkwasser einschalten Ä Kap. 6.2. „Inbetriebnahme“ 5. w. Trinkwas- serzuleitung absperren. Verbraucher öffnen. Der Trinkwasserbehälter wird entleert.
  • Seite 42 RAINCENTER PRO RCC COMFORT Deutsch 6.4.2 Störmeldung Rückstaualarm In Kombination mit einem zusätzlichen Sensor wird die Steuerung mit einer Störmeldung reagieren, wenn Wasser aus der Kanalisation quasi „rückwärts“ in die Zisterne gelangt und diese möglicherweise verunreinigt. Der zusätzliche Sensor muss an die Klemme Rück der Steuerung angeschlossen werden.
  • Seite 43 RAINCENTER PRO RCC COMFORT Deutsch 6.5 Anschluss eines Magnetventils in der Trinkwasserleitung Es besteht die Möglichkeit ein Magnetventil (230 V / 50 Hz, Mindestdurchlass 3,5 m³ / h) in der Trinkwasserleitung zum Raincenter zu installieren und an der Steuerung des Rain- centers anzuschließen.
  • Seite 44 RAINCENTER PRO RCC COMFORT Deutsch 6.6 Anlage an den Nutzer übergeben Bei der Übergabe an den Nutzer: • Funktionsweise der Anlage erklären. • Anlage funktionsfähig übergeben. • Übergabeprotokoll mit wesentlichen Daten der Inbetriebnahme (z. B. Änderungen der Werkseinstellung) aushändigen. • Gebrauchsanleitung übergeben.
  • Seite 45 RAINCENTER PRO RCC COMFORT Deutsch 7 Zusatzeinstellungen der Steuerungsparameter Im Prinzip ist für den normalen Betrieb des Raincenter keinerlei zusätzliche Program- mierung der Steuerung notwendig. Falls der Anlagenbetreiber trotzdem die Funktion der Steuerung an die individuellen Anforderungen anpassen möchte, kann dies über die ein- stellbaren Parameter geschehen.
  • Seite 46 RAINCENTER PRO RCC COMFORT Deutsch 7.1 Die einstellbaren Parameter Im Folgenden werden die Einstellmöglichkeiten und Wirkungen der einzelnen Parameter erklärt. In der oberen Zeile des Displays wird immer die Bezeichnung des aktuellen Parame- ters angezeigt, in der unteren Zeile steht der jeweilige Wert des Parameters. Die Ände- rung der Werte geschieht mit den Pfeil-Tasten und der ESC-/Resetpfeil-Taste.
  • Seite 47 RAINCENTER PRO RCC COMFORT Deutsch 7.1.2 Parameter Hygieneintervall Von der Steuerung wird automatisch das Wasser in der Trinkwasserzuleitung und im Innenbehälter des Raincen- ters ausgetauscht, wenn länger als die angegebenen Tage kein Trinkwasserbetrieb erfolgte. Hierdurch werden lange Standzeiten des Wassers verhindert.
  • Seite 48 RAINCENTER PRO RCC COMFORT Deutsch 7.1.3 Parameter Hygienedauer Um sicherzustellen, dass das Wasser im Innenbehälter des Raincenters während des Wasserwechselmodus komplett ausgetauscht wird, kann die Dauer des Wasserwechsels unter Parameter Hygiene Dauer festgelegt werden. In der Werkseinstellung beträgt die Dauer des Wasserwechsels 3 Minuten Pumpenlaufzeit.
  • Seite 49 RAINCENTER PRO RCC COMFORT Deutsch 7.1.6 Parameter Endwert (Füllstand-)Sensor Der Füllstand im Regenwasserspeicher wird durch einen Füllstandsensor in der Zisterne erfasst. Für den im Liefe- rumfang enthaltenen Sensor beträgt dieser Wert 600 cm. Bei Verwendung anderer Sensoren ist dieser Wert entspre- chend anzupassen.
  • Seite 50 RAINCENTER PRO RCC COMFORT Deutsch 7.1.8 Parameter Parallelpumpe (Zubringerpumpe) Der Raincenter kann eine zusätzliche Pumpe (Zubringer- pumpe) im Regen wasserspeicher steuern Ä  Kap. 10.6 „Anschlussplan Hauptplatine der Steuerung“. Diese Funk- tion wird immer dann eingesetzt, wenn auf der Saugseite große Höhen und/oder lange Strecken zu überwinden sind.
  • Seite 51 RAINCENTER PRO RCC COMFORT Deutsch 8 Inspektion und Wartung Der Raincenter enthält Komponenten, bei denen Inspektions- und Wartungsarbeiten not- wendig sind. Die aufgeführten Zeitabstände der Inspektions- und Wartungsmaßnahmen sowie die an- gegebenen Arbeitsschritte sollten vom Betreiber im eigenen Interesse beachtet werden! Falls Materialmängel festgestellt werden, wenden Sie sich an Ihren Vertragspartner/...
  • Seite 52 RAINCENTER PRO RCC COMFORT Deutsch Bauteil Tätigkeit Zeitraum Notüberlauf • um schlechte Gerüche zu vermeiden, Wasser mit einer alle 6 Monate Gießkanne in den Kanalanschluss des Notüberlaufs oder einfüllen bei Bedarf öfter Pumpe und Schaltgerät • Druckaufbau, Dichtheit, Pumpen- und Strömungsgeräu- sche sowie Funktion überprüfen.
  • Seite 53 RAINCENTER PRO RCC COMFORT Deutsch 9 Erkennen und Beheben von Störungen Störung Ursache Behebung Anlage arbeitet • Netzspannung fehlt • überprüfen, ob Netzstecker in überhaupt nicht Steckdose eingesteckt ist • Fehler bei der Installation • überprüfen Sie die Installation anhand der Gebrauchsanleitung auf Fehler Pumpe läuft nicht an bzw.
  • Seite 54 RAINCENTER PRO RCC COMFORT Deutsch Störung Ursache Behebung Pumpe benötigt zu lange • Fußventil in der Saugleitung zur Zister- • Fußventil installieren bis Druck aufgebaut wird, ne fehlt insbesondere bei Zister- • Fußventil der Saugleitung ist undicht • Fußventil prüfen und reinigen...
  • Seite 55 RAINCENTER PRO RCC COMFORT Deutsch Störung Ursache Behebung Trockenlaufschutz löst • minimale Undichtigkeit in der Saug- • Überprüfung der Saugleitung nach einiger Zeit immer leitung und der Geräteanschlüsse wieder aus • minimale Undichtigkeit im Drucklei- • Überprüfung von Verbrau- tungssystem chern z.
  • Seite 56 RAINCENTER PRO RCC COMFORT Deutsch Störung Ursache Behebung LED Alarm leuchtet, ausführliche Beschreibung: • Ä Kap. 6.4 „Alarm“ - Ausschalten des Pieptons Piepton ertönt, • Ä Kap. 6.4.1 „Überlaufalarm“ Schwimmerventil schließt • Ä Kap. 6.4.2 „Störmeldung Rückstaualarm“ nicht richtig und/oder •...
  • Seite 57 RAINCENTER PRO RCC COMFORT Deutsch 10 Technische Daten RAINCENTER PRO COMFORT Motorleistung P1 0,9 kW Steuerspannnung Geber U - 20 V (4 - 20 mA) Spannungsversorgung 1 ~ 230 V / 50 Hz Kondensator 16 µF Nennstromaufnahme 4,0 A Nenndrehzahl...
  • Seite 58 RAINCENTER PRO RCC COMFORT Deutsch 10.2 Steuerung RAINCENTER PRO RCC COMFORT Nachspeisesteuerung Spannungsversorgung 230 V / 50 Hz, 16 A Umgebungstemperatur 0 - 40 °C Schutzklasse Schutzgrad IP 54 • Pumpe 9 A, 2000 W max. Anschlussleistungen • Magnetventil oder Stellmotor 1 A, 230 W 230 V / 50 Hz •...
  • Seite 59 RAINCENTER PRO RCC COMFORT Deutsch 10.4 Kennlinie 10.5 Typenschild Modul Am Modul ist ein Typenschild angebracht, das alle wichtigen technischen Angaben zu der Anlage enthält.
  • Seite 60 RAINCENTER PRO RCC COMFORT Deutsch 10.6 Anschlussplan Hauptplatine der Steuerung...
  • Seite 61 RAINCENTER PRO RCC COMFORT Deutsch 11 Ersatzteilliste RAINCENTER PRO RCC COMFORT...
  • Seite 62 RAINCENTER PRO RCC COMFORT Deutsch Ersatzteile RAINCENTER PRO RCC COMFORT Ersatzteile RAINCENTER PRO RCC COMFORT Pos. Stk. Benennung Art.Nr. Pos. Stk. Benennung Art.Nr. Grundeinheit Linsenblechschrauben A2 12589 18377 Raincenter Wandhalterung 18553 Abdeckhaube 18303 Befestigungs-Set Raincenter für Raincenter (beinhaltet 18317 Flauschformteile...
  • Seite 63 RAINCENTER PRO RCC COMFORT Deutsch 12 Umwelthinweise Die Kartonverpackung ist recycelbar und der Altpapierverwertung zuzuführen. Die Styro- porpolster bitte über das duale System (gelber Sack/gelbe Tonne) entsorgen. Elektrische und elektronische Altgeräte enthalten vielfach Materialien, die wiederverwen- det werden können. Sie enthalten aber auch schädliche Stoffe, die für die Funktion und Sicherheit des Gerätes notwendig waren.
  • Seite 64 Bei Verwendung der Zubringerpumpe Lademax Art.-Nr.: 19096 braucht man keinen zusätzlichen Druckminderer. Die Steuerung vom RAINCENTER PRO RCC COMFORT sorgt dafür, dass im Zister- nenbetrieb immer die Zubringerpumpe gleichzeitig mit der im Modul eingebauten Pumpe betrieben wird. Im Trinkwasserbetrieb bleibt die Zubringerpumpe dauerhaft abgeschaltet...
  • Seite 65 RAINCENTER PRO RCC COMFORT Deutsch Beim RAINCENTER PRO RCC COMFORT ist zum Anschluss der Zubringerpumpe ein Kabel mit Kupplung und PG-Verschraubung Art.-Nr.: 23315 erforderlich. Lieferumfang Anschlusskabel für die Zubringerpumpe • Kabel mit Kupplung zum Anschluss an die Steuerung vom Raincenter •...
  • Seite 66 RAINCENTER PRO RCC COMFORT Deutsch Anschluss für eine Zubringerpumpe Der elektrische Anschluss muss von einer qualifizierten Fachkraft ausgeführt werden unter Beachtung der entsprechenden Landesvorschriften. Bevor Veränderungen im Gehäuseinneren vorgenommen werden muss das Gerät vom Stromnetz getrennt wer- den. Falsche Anschlüsse können zu Schäden in der elektronischen Schaltung führen.
  • Seite 67 RAINCENTER PRO RCC COMFORT Deutsch Programmierung der Zubringerpumpenfunktion Der Anlagenbetreiber kann die Funktion der Steuerung über mehrere, veränderbare Para- meter an die individuellen Anforderungen anpassen. Die Funktion für den Betrieb einer Zubringerpumpe wird über den Parameter Parallelpumpe programmiert. Parallelpumpe = Zubringerpumpe...
