Teile - Graco Inline Hd Betrieb - Teile

Teile

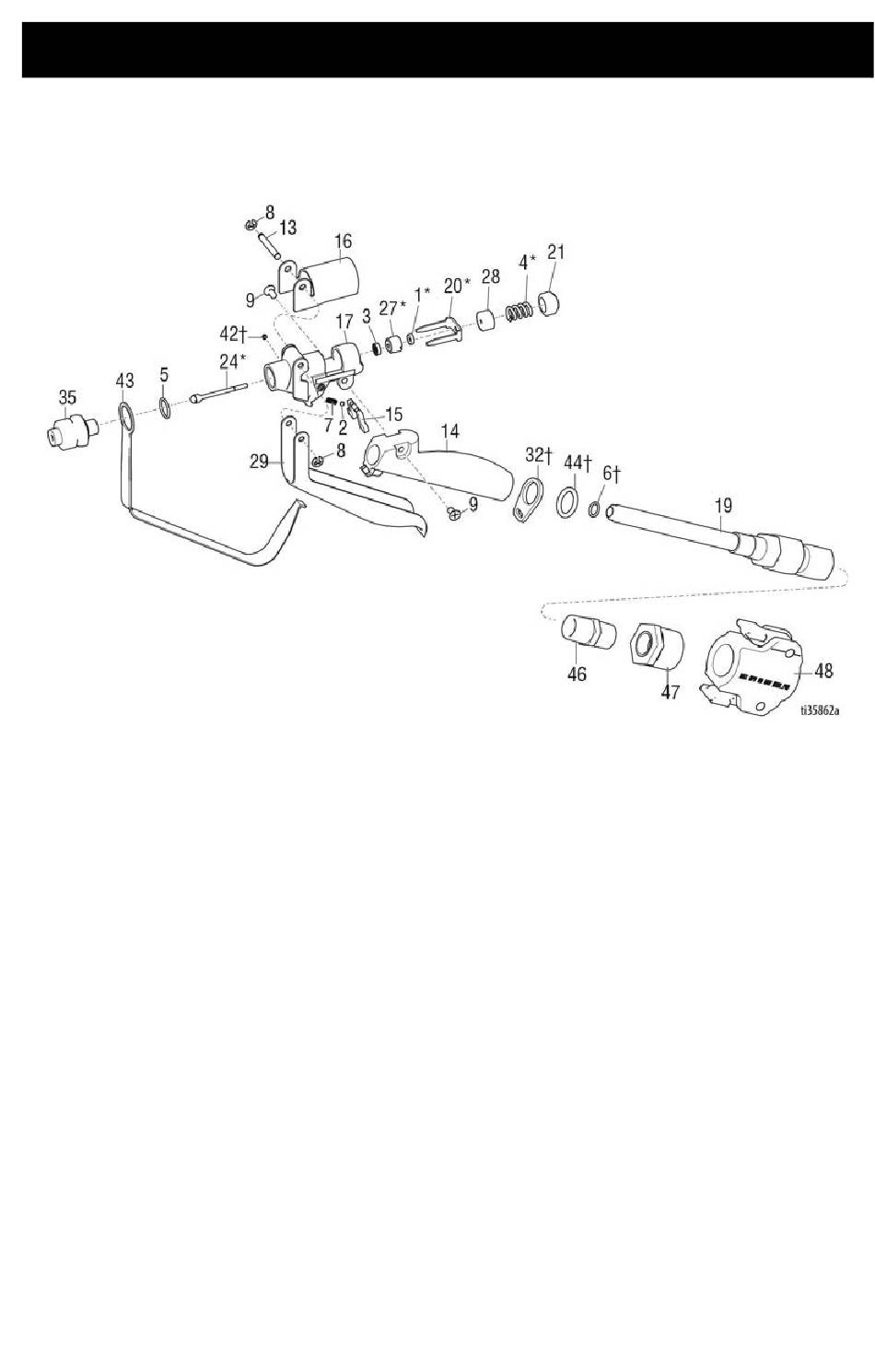

Modell 17Y907
Pos. Teil Beschreibung
i
1* 100975 MUTTER, Sechskant, 5-40
2 102233 KUGEL, Edelstahl
3* 102921 DICHTUNG, V-Block
4* 129864 DRUCKFEDER
5* 102982 DICHTUNG, O-Ring
6† 111457 DICHTUNG, O-Ring
7 111902 DRUCKFEDER
8 112410 HALTERING
SCHRAUBE, Maschinen-
9 111904
Flachkopf
13 15Y468 SCHUTZ, Abzugs-
14 188231 Griff, Gehäuse Kunststoff
VERRIEGELUNG,
15 188232
Ventilabzug
16 15Y469 ABDECKUNG, Pistole
MATERIALGEHÄUSE
17 15A977
Edelstahl
SATZ,
19 24B570 Drehgelenk-Baugruppe
für Materialschlauch
20* 188246 LINK
SCHRAUBE, Feder
21 188247
Einstellung
24* 236234 SCHAFT, Ventil
3A9165L
Pos. Teil
Menge
27* 188271 DICHTUNGSHALTERUNG
1
28 188275 Gehäuse, Feder-
1
29 237604 ABZUG
1
32† 155332 O-Ring
1
35* 245655 VENTILSITZ
1
42† 103187 FESTSTELLSCHRAUBE
1
43 15A555 SCHUTZ, Abzug
1
2
44† 15A556
2
45▲ 222385
1
1
46 158491
1
47 100380 BUCHSE, Rohr-
1
48 289874 KUPPLUNG, Innengewinde
1
* Teile, die im separat erhältlichen Reparatursatz
1
245808 enthalten sind.
† Teile, die im separat erhältlichen Reparatursatz
24B570 enthalten sind.
1
▲ Zusätzliche Warnschilder, Aufkleber und Karten
1
sind kostenlos erhältlich.
1
Beschreibung
DÜSENSCHUTZHALTE-
RUNG
KARTE, medizinischer
Warnhinweis (nicht
abgebildet)
ANSCHLUSSSTÜCK,
Nippel
Teile
Menge
1
1
1
1
1
1
1
1
1
1
1
1
13
