Ausrichtung Des Spritzstrahls - Graco Inline Hd Betrieb - Teile

Bedienung

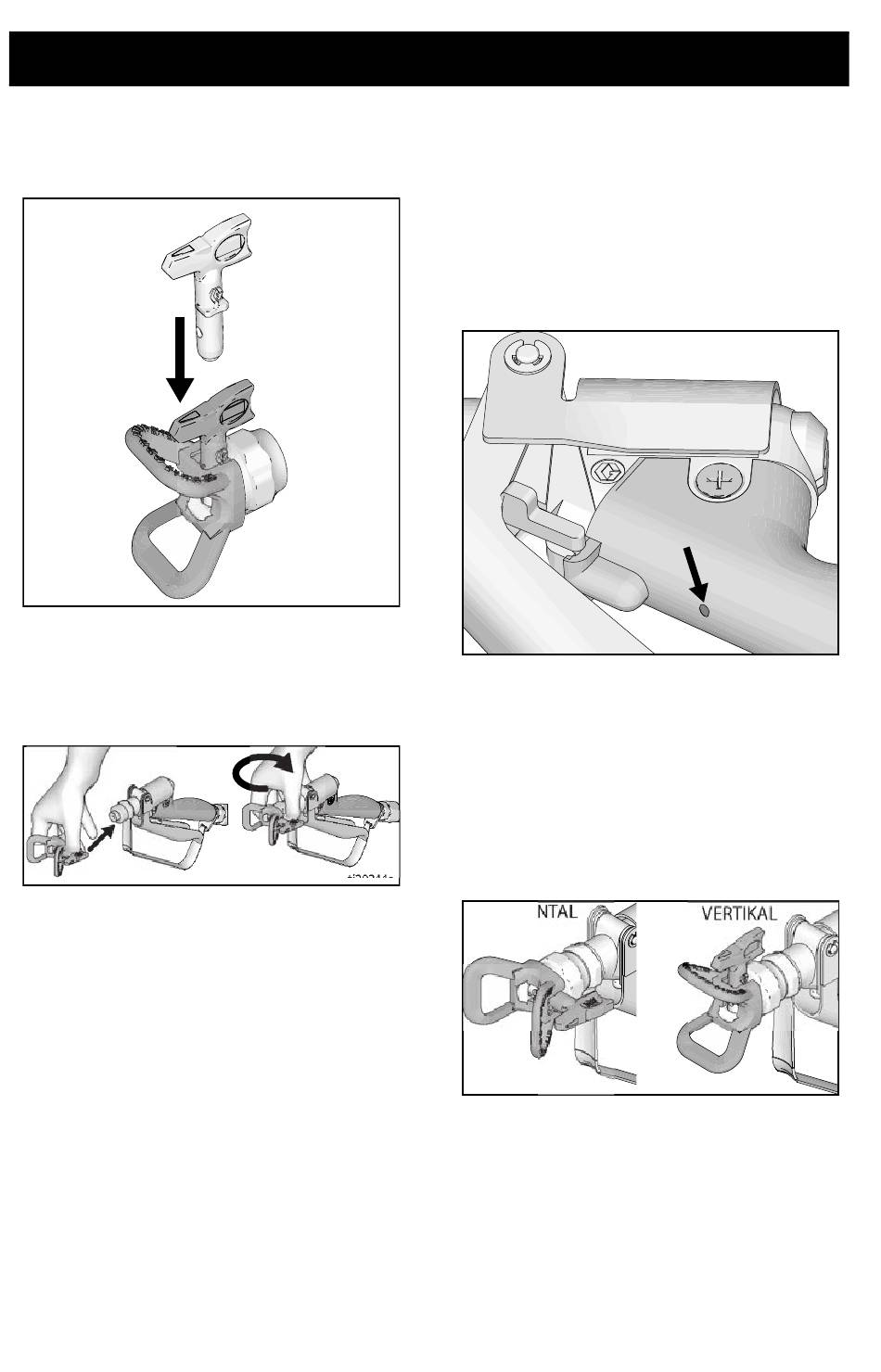

b. Die Spritzdüse muss ganz in den
Düsenschutz gedrückt werden.
Spritzdüse zum Drücken drehen.
c. Den pfeilförmigen Griff an der Spritzdüse
nach vorne auf Spritzposition drehen.
4. Spritzdüse und Düsenschutzbaugruppe
an die Pistole schrauben und festziehen.
Spritzen
1. Die Abzugssperre entriegeln.
2. Achten Sie darauf, dass die pfeilförmige
Düse nach vorn zeigt (zum Spritzen).
3. Die Pistole in einem Abstand von ca. 30 cm
senkrecht zur Werkstückoberfläche halten.
Bewegen Sie erst die Pistole und betätigen
Sie dann den Abzug, um ein Test-Spritzbild
zu spritzen.
6
4. Langsam den Pumpendruck erhöhen, bis
eine gleichmäßige Materialabdeckung erzielt
wird (die Betriebsanleitung des Spritzgeräts
enthält weitere Informationen hierzu).
5. Prüfen Sie die Entlüftung des Pistolengriffs
regelmäßig auf Materialansammlungen, die
auf ein internes Leck hinweisen könnten.
Materialschlauch und O-Ring nach Bedarf
warten.
ti29243a

Ausrichtung des Spritzstrahls

1. Die Druckentlastung, Seite 4.
2. Düsenschutz-Haltemutter lösen.
3. Den Düsenschutz horizontal ausrichten,
um ein horizontales Muster zu spritzen.
4. Den Düsenschutz vertikal ausrichten,
um ein vertikales Muster zu spritzen.
ti29244a
HORIZONTAL
Entlüftung
ti29245a
VERTIKAL
ti29246a
3A9165L
