Graco Inline HD Betrieb - Teile Seite 11

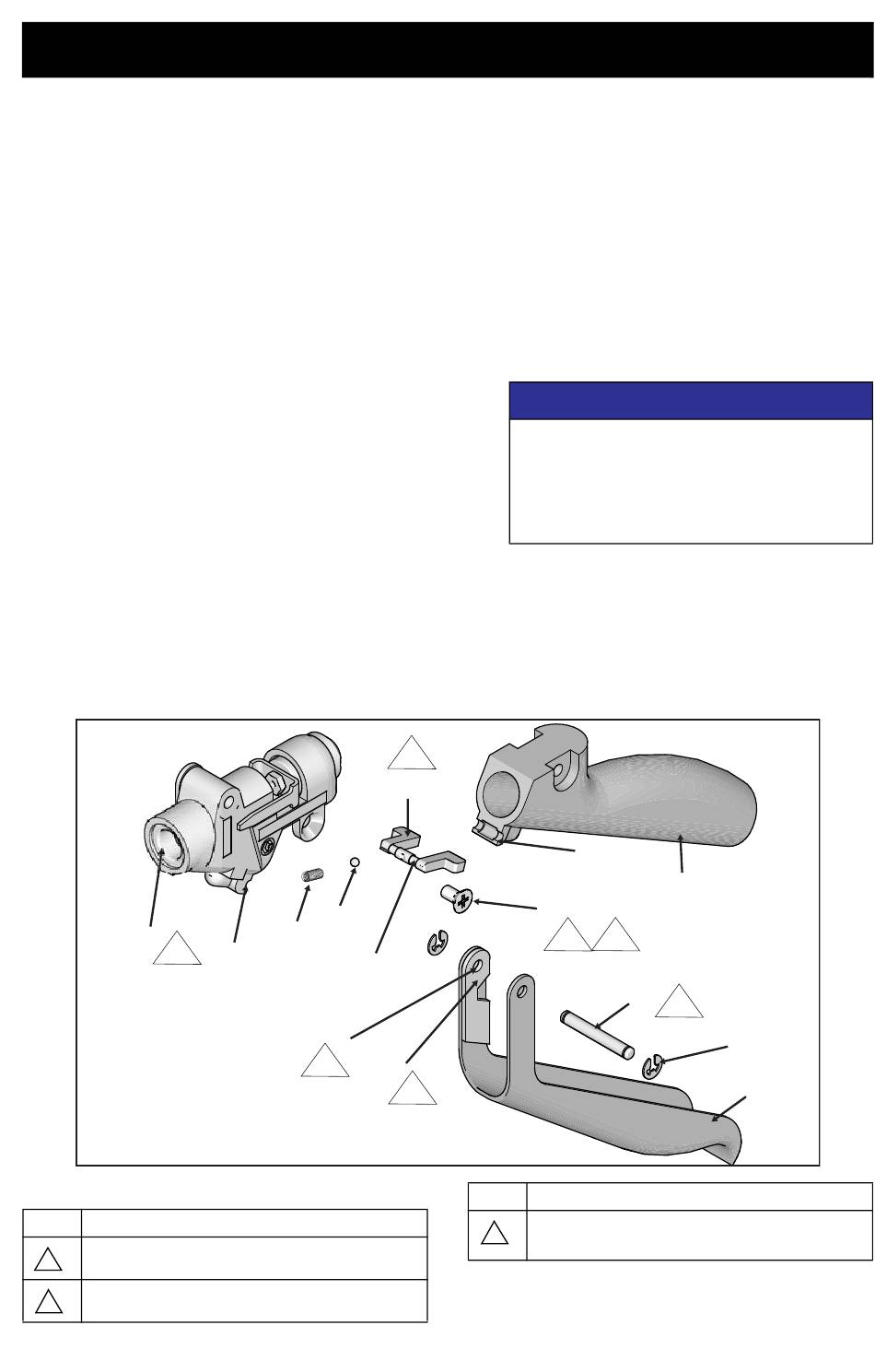

4. Schmieren Sie die Löcher für den
Abzugszapfen (a), die Führung der
Halterung (b) und die Stange (13).
5. Bauen Sie den Abzug (29) mit Stange (13)
und Sicherungsringen (8) ein.
6. Tragen Sie hochfeste anaerobe
Dichtungsmasse (rot) auf das Gewinde
des Ventilsitzes (35) auf. Den Ventilsitz
im Pistolenkörper (17) mit 35,3-43,4 N•m
(26-32 ft-lb) festziehen.
7. Schmieren Sie den Bereich des
Abzugssperrengehäuses (c) und tragen Sie
anaerobes Dichtmittel mit geringer Festigkeit
auf die Schrauben (9) auf.
8. Bauen Sie die Feder (7) in den Pistolenkörper
(17) ein. Legen Sie die Kugel (2) in die Mitte
der Feder. (Halten Sie die Kugel mit einer
kleinen Menge Fett an der Feder).
9. Richten Sie die Abzugssperre (d) auf die Kugel
(2) aus. Drücken Sie Kugel (2) und Feder (7)
mit der Abzugssperre (15) zusammen, bis die
Abzugssperre im Gehäuse sitzt.
10. Halten Sie die Abzugssperre (15) in Position
und installieren Sie den Pistolengriff (14).
17
F
ti29249a
HINWEISE:
Pos.
Mit 0,68-1,13 N•m (6-10 in-lb) festziehen
A
Lithiumfett auftragen.
F
3A9165L
2
7
c
a
F
Beschreibung
Sichern Sie den Griff der Pistole mit den
Schrauben (9). Ziehen Sie die Schrauben
mit 7,9-9,0 N•m (6-10 in-lb) fest.
11. Führen Sie die Materialrohrbaugruppe (19)
durch den Pistolengriff (14) und schrauben
Sie diese in den Pistolenkörper (17) ein.
Ziehen Sie die Materialrohr-Baugruppe (19)
mit (22,6-28,2 N•m (200-250 in-lb) fest.
Befestigen Sie die Materialrohr-Baugruppe
mit der Stellschraube (42) und ziehen Sie die
Stellschraube mit 0,7-1,13 N•m (6-10 in-lb)
fest.
Um ein Lösen der Verbindungen und eine
Beschädigung der Pistole zu vermeiden,
fassen Sie das Pistolengehäuse (17) und
nicht den Griff (14) an, wenn Sie die
Materialrohr-Baugruppe (19) installieren.
12. Stellen Sie den freien Weg des Auslösers
ein, wie unter Ventiljustierung, Seite 8
beschrieben.
13. Siehe Austausch von Ventilschaft und
Dichtung und führen Sie die Schritte 15 – 19
aus.
F
15
d
b
F
Pos.
M
Reparatur
ACHTUNG
c
14
9
A
M
13
F
Beschreibung
Anaerobes Dichtmittel (blau) mit geringer
Stärke auftragen
8
29
11
