ELEKTRISCHE ANSCHLÜSSE
4
4.3 Elektrische Installation: Ausgangsoptionen mit Kabelverschraubung

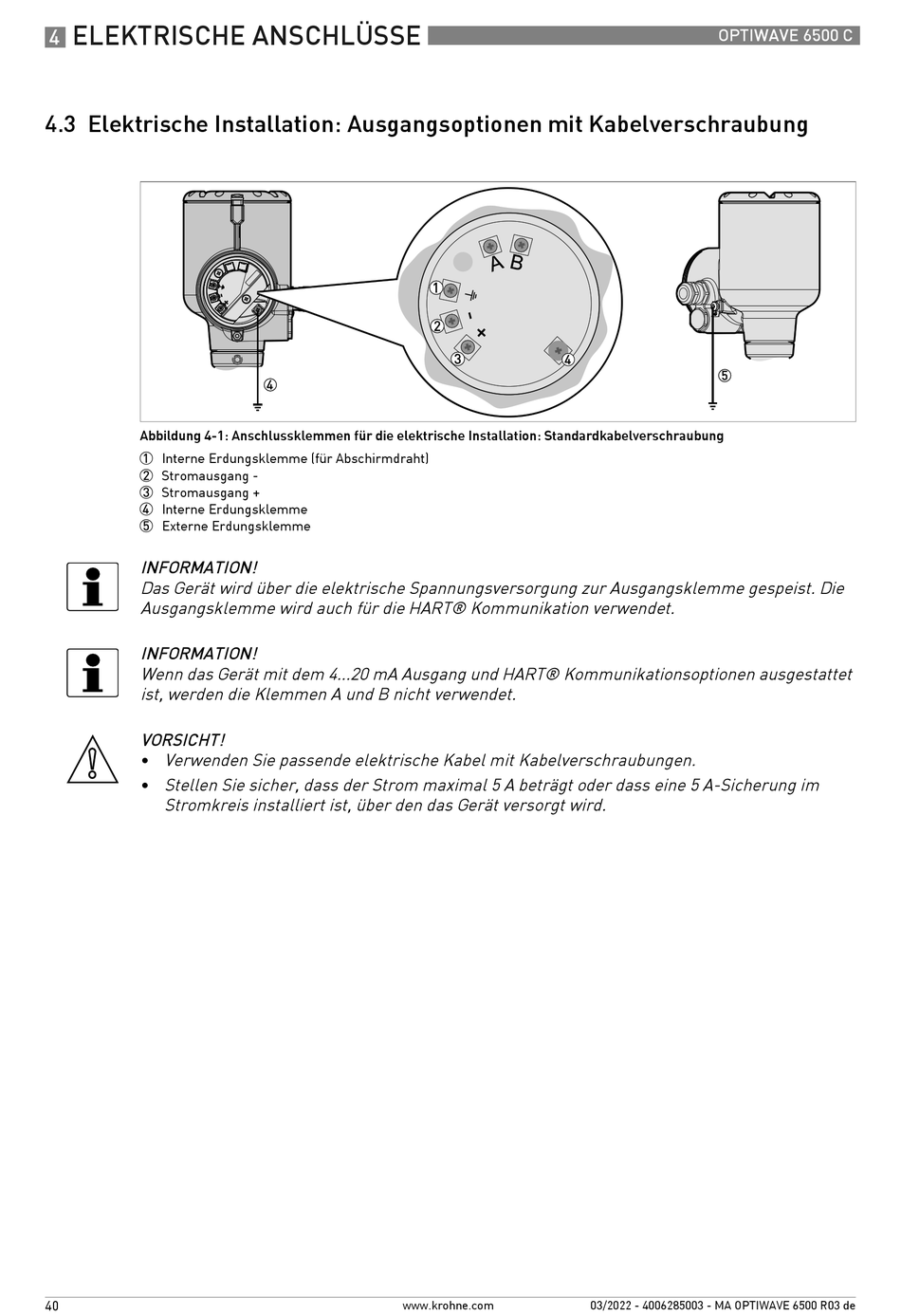

Abbildung 4-1: Anschlussklemmen für die elektrische Installation: Standardkabelverschraubung
1 Interne Erdungsklemme (für Abschirmdraht)
2 Stromausgang -
3 Stromausgang +
4 Interne Erdungsklemme
5 Externe Erdungsklemme
INFORMATION!
Das Gerät wird über die elektrische Spannungsversorgung zur Ausgangsklemme gespeist. Die
Ausgangsklemme wird auch für die HART® Kommunikation verwendet.
INFORMATION!
Wenn das Gerät mit dem 4...20 mA Ausgang und HART® Kommunikationsoptionen ausgestattet
ist, werden die Klemmen A und B nicht verwendet.
VORSICHT!
• Verwenden Sie passende elektrische Kabel mit Kabelverschraubungen.
• Stellen Sie sicher, dass der Strom maximal 5 A beträgt oder dass eine 5 A-Sicherung im
Stromkreis installiert ist, über den das Gerät versorgt wird.
