OPTIWAVE 6500 C

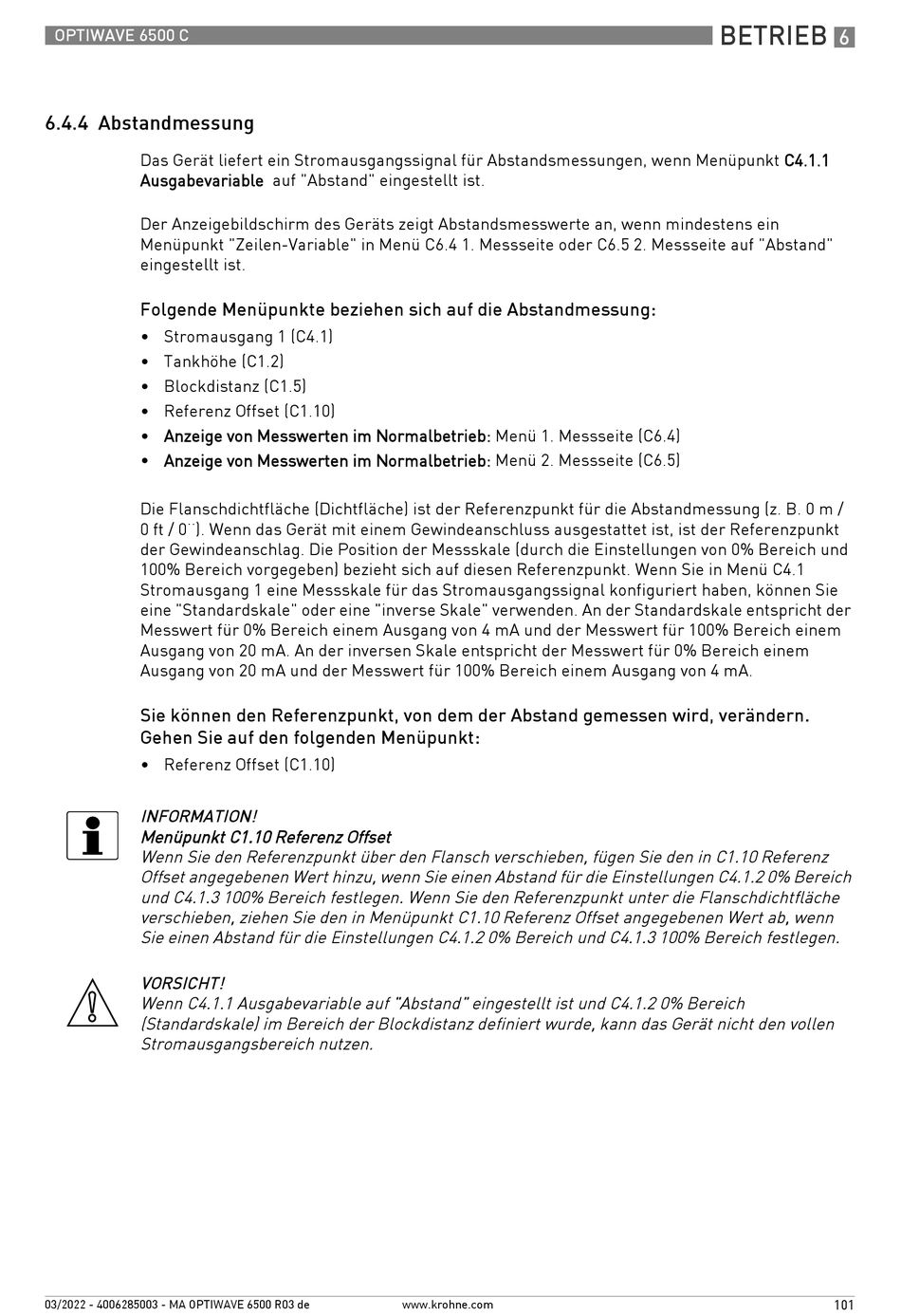

6.4.4 Abstandmessung
Das Gerät liefert ein Stromausgangssignal für Abstandsmessungen, wenn Menüpunkt C4.1.1
Ausgabevariable auf "Abstand" eingestellt ist.
Der Anzeigebildschirm des Geräts zeigt Abstandsmesswerte an, wenn mindestens ein
Menüpunkt "Zeilen-Variable" in Menü C6.4 1. Messseite oder C6.5 2. Messseite auf "Abstand"
eingestellt ist.
Folgende Menüpunkte beziehen sich auf die Abstandmessung:
• Stromausgang 1 (C4.1)
• Tankhöhe (C1.2)
• Blockdistanz (C1.5)
• Referenz Offset (C1.10)
• Anzeige von Messwerten im Normalbetrieb: Menü 1. Messseite (C6.4)
• Anzeige von Messwerten im Normalbetrieb: Menü 2. Messseite (C6.5)
Die Flanschdichtfläche (Dichtfläche) ist der Referenzpunkt für die Abstandmessung (z. B. 0 m /
0 ft / 0¨). Wenn das Gerät mit einem Gewindeanschluss ausgestattet ist, ist der Referenzpunkt
der Gewindeanschlag. Die Position der Messskale (durch die Einstellungen von 0% Bereich und
100% Bereich vorgegeben) bezieht sich auf diesen Referenzpunkt. Wenn Sie in Menü C4.1
Stromausgang 1 eine Messskale für das Stromausgangssignal konfiguriert haben, können Sie
eine "Standardskale" oder eine "inverse Skale" verwenden. An der Standardskale entspricht der
Messwert für 0% Bereich einem Ausgang von 4 mA und der Messwert für 100% Bereich einem
Ausgang von 20 mA. An der inversen Skale entspricht der Messwert für 0% Bereich einem
Ausgang von 20 mA und der Messwert für 100% Bereich einem Ausgang von 4 mA.
Sie können den Referenzpunkt, von dem der Abstand gemessen wird, verändern.
Gehen Sie auf den folgenden Menüpunkt:
• Referenz Offset (C1.10)
INFORMATION!
Menüpunkt C1.10 Referenz Offset
Wenn Sie den Referenzpunkt über den Flansch verschieben, fügen Sie den in C1.10 Referenz
Offset angegebenen Wert hinzu, wenn Sie einen Abstand für die Einstellungen C4.1.2 0% Bereich
und C4.1.3 100% Bereich festlegen. Wenn Sie den Referenzpunkt unter die Flanschdichtfläche
verschieben, ziehen Sie den in Menüpunkt C1.10 Referenz Offset angegebenen Wert ab, wenn
Sie einen Abstand für die Einstellungen C4.1.2 0% Bereich und C4.1.3 100% Bereich festlegen.
VORSICHT!
Wenn C4.1.1 Ausgabevariable auf "Abstand" eingestellt ist und C4.1.2 0% Bereich
(Standardskale) im Bereich der Blockdistanz definiert wurde, kann das Gerät nicht den vollen
Stromausgangsbereich nutzen.
