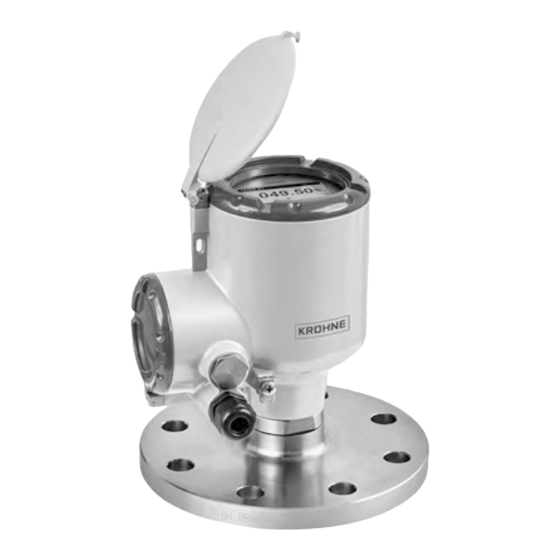

KROHNE OPTIWAVE 500 Serie Zusatzanleitung
Vorschau ausblenden
Andere Handbücher für OPTIWAVE 500 Serie:
- Zusatzanleitung (32 Seiten) ,
- Zusatzanleitung (52 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
OPTIWAVE X500
OPTIWAVE X500
OPTIWAVE X500
OPTIWAVE X500
OPTIWAVE 3500 C
OPTIWAVE 6500 C
OPTIWAVE 7500 C
Zusatzanleitung für ATEX-Anwendungen
Zusatzanleitung für ATEX-Anwendungen
Zusatzanleitung für ATEX-Anwendungen
Zusatzanleitung für ATEX-Anwendungen
© KROHNE 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de
Zusatzanleitung
Zusatzanleitung
Zusatzanleitung
Zusatzanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE OPTIWAVE 500 Serie
Inhaltszusammenfassung für KROHNE OPTIWAVE 500 Serie
- Seite 1 OPTIWAVE X500 OPTIWAVE X500 Zusatzanleitung Zusatzanleitung Zusatzanleitung Zusatzanleitung OPTIWAVE 3500 C OPTIWAVE 6500 C OPTIWAVE 7500 C Zusatzanleitung für ATEX-Anwendungen Zusatzanleitung für ATEX-Anwendungen Zusatzanleitung für ATEX-Anwendungen Zusatzanleitung für ATEX-Anwendungen © KROHNE 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de...
-
Seite 2: Inhaltsverzeichnis
3.6.4 Maximale Spannung für den elektrischen Stromkreis ............25 4 Inbetriebnahme 5 Service 5.1 Regelmäßige Wartung....................27 5.2 Halten Sie das Gerät sauber ..................27 5.3 Ausbau des Geräts......................28 5.4 Hersteller ........................28 www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... - Seite 3 INHALT OPTIWAVE X500 5.5 Rücksendung des Geräts an den Hersteller..............29 5.5.1 Allgemeine Informationen ....................29 5.5.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts ..........30 6 Notizen 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com...
-
Seite 4: Allgemeine Sicherheitsinformationen
Die Messungen werden zur Fernkommunikation über einen DTM (Device Type Manager) oder auf einem optional integrierten Anzeigebildschirm mit Einrichtungsassistenten angezeigt. Das Füllstandmessgerät ist für den Einsatz in explosionsgefährdeten Bereichen zugelassen, wenn es mit den entsprechenden Optionen bestellt und geliefert wurde. www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... -
Seite 5: Richtlinien Und Zulassungen
Die Betriebsmittel müssen EPL Ga/Gb besitzen, wenn sie in der Grenzwand zwischen Zone 0 und Zone 1 installiert sind (die Antenne befindet sich in Zone 0 und der Messumformer in Zone 1). 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com... - Seite 6 Bereichen aller brennbaren Stoffe der Staubgruppen IIIA, IIIB und IIIC. Es ist für Anwendungen zertifiziert, die Betriebsmittel mit EPL Da/Db erfordern. Das Gerät eignet sich auch für Anwendungen, die EPL Db oder EPL Dc entsprechen. www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de...
-
Seite 7: Ex Db Ia- Und Ex Ia Tb-Zugelassene Geräte
Bereichen aller brennbaren Stoffe der Staubgruppen IIIA, IIIB und IIIC. Es ist für Anwendungen zertifiziert, die Betriebsmittel mit EPL Da/Db erfordern. Das Gerät eignet sich auch für Anwendungen, die EPL Db oder EPL Dc entsprechen. 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com... -
Seite 8: Ex Ic-Geräte
Das Ex ic-zugelassene Gerät eignet sich für die Verwendung in explosionsgefährdeten Bereichen aller brennbaren Stoffe der Staubgruppen IIIA, IIIB und IIIC. Es ist für Anwendungen zertifiziert, die Betriebsmittel mit EPL Dc erfordern. www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... -
Seite 9: Atex Typenschild
5 Typ und Größe der Kabeleinführung (M20×1,5, ½ NPT) 6 Nummer der benannten Stelle (Produktionsstätte). Diese Nummer gilt nur für Betriebsmittel mit EU-Baumusterprüf- bescheinigung. 7 Eingangsspannungsbereich und maximaler Strom 8 Typenschlüssel 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com... -
Seite 10: Installation
• Sie Zugang zum Gerät haben, • um das Gerät ausreichend Platz für Inspektionen vorhanden ist, • Sie das Typenschild des Geräts sehen können und • keine äußeren Kräfte auf das Gerät einwirken. www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... -
Seite 11: Elektrostatische Entladung
Falls sich Schmutz auf dem Gerät ansammelt, reinigen Sie es mit einem feuchten Tuch. ESD-Warnung Abbildung 2-1: ESD-Warnung (auf dem Typenschild des Geräts) 1 Text: Warnung! Gefahr elektrostatischer Entladung – siehe Anleitung 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com... -
Seite 12: Optionales Spülsystem
1 ¼ NPT- oder G ¼-Spülanschluss INFORMATION! Wenn mit dem Gerät mitgeliefert, ist der Spülanschluss mit einer 1/4 NPTF- oder G 1/4-Schraube verschlossen. Die 1/4 NPTF-Schraube ist mindestens 3 Gewindegänge ½ eingeschraubt. www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... - Seite 13 • Die Temperatur der Spülflüssigkeit muss zwischen dem unteren und dem oberen Grenzwert für die Dichtung (für weitere Informationen siehe das Handbuch) und für den Antennentyp Umgebungs- und Prozessanschlusstemperaturen liegen (für weitere Informationen, siehe auf Seite 14). 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com...
-
Seite 14: Betriebsbedingungen
• Um den Messumformer darf keine Isolierung angebracht werden. Stellen Sie sicher, dass der Luftstrom um den Messumformer ausreichend ist. Das Rohr oder Schwallrohr und der Prozessanschluss können mit einer Isolierung versehen werden. www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... - Seite 15 Prozessanschluss- Aluminium- Edelstahlgehäuse EPL Ga/Gb, temperatur für temperatur gehäuse EPL Gb oder EPL Da/Db, (min. EPL Gc EPL Db oder Prozesstemperatur) EPL Dc [°C] Alle Klassen Alle Oberflächen- temperaturen 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com...
- Seite 16 1 Die minimale Prozessanschlusstemperatur beträgt -20°C, wenn eine Kalrez® 6375-Dichtung verwendet wird. Die minimale Prozes- sanschlusstemperatur beträgt -40°C, wenn eine FKM/FPM-Dichtung verwendet wird. INFORMATION! Wenn das Gerät mit dem optionalen Flanschteller ausgestattet ist, beträgt die zulässige Prozessanschlusstemperatur -50...+150 ° www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de...
- Seite 17 1 Die minimale Prozessanschlusstemperatur beträgt -20°C, wenn eine Kalrez® 6375-Dichtung verwendet wird. Die minimale Prozes- sanschlusstemperatur beträgt -40°C, wenn eine FKM/FPM-Dichtung verwendet wird. INFORMATION! Wenn das Gerät mit dem optionalen Flanschteller ausgestattet ist, beträgt die zulässige Prozessanschlusstemperatur -50...+200 ° 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com...
-
Seite 18: Elektrische Anschlüsse
Ex d-zugelassene Geräte: Ex d-zugelassene Geräte: Ex d-zugelassene Geräte: Ex d-zugelassene Geräte: Verwenden Sie hitzebeständige Kabel und Kabelverschraubungen, • die für den dauerhaften Betrieb oberhalb von +90 C zugelassen sind. ° www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... -
Seite 19: Anschlussraum
• 3-mm-Innensechskantschlüssel (nicht mitgeliefert) • Verwenden Sie den 3 mm-Innensechskantschlüssel zum Entfernen der Sicherungsschraube. • Entfernen Sie die Abdeckung mit dem zugehörigen Schlüssel. Für weitere Informationen über das Verfahren siehe das Handbuch. 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com... -
Seite 20: Schließen Des Anschlussraums
Abdeckung korrekt mit dem Loch für die Sicherungsschraube ausgerichtet ist. • Bringen Sie die Sicherungsschraube an (stellen Sie sicher, dass auch eine Federscheibe und eine Innensechskantschraube vorhanden sind). Ziehen Sie die Schraube mit einem 3 mm- Innensechskantschlüssel fest. www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... -
Seite 21: Leitungsquerschnitte Anschlussklemmen
4..20mA passiv - HART-Ausführung: Das Gerät erfüllt die Anforderung an eine Dielektrizitätsstärke von 500 V nicht. Halten Sie sich bitte an alle Anweisungen im Kapitel "Elektrische Anschlüsse". • Fieldbus-Ausführung: Fieldbus-Ausführung: Fieldbus-Ausführung: Fieldbus-Ausführung: Die Geräteelektronik ist mit 500 V isoliert. 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com... -
Seite 22: Ex Ia- Und Ex Ic-Betriebsmittel
3.5.3 Versorgungsspannung Ausgangsoption Klemmen Min. Gleichspannung Max. Gleichspannung an Ausgangsklemmen an Ausgangsklemmen 4...20 mA passiv – HART Klemmen + / - PROFIBUS PA Klemmen + / - FOUNDATION™ Fieldbus www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... -
Seite 23: Ex Db Ia- / Ex Ia Tb-Betriebsmittel
Prüfbescheinigung in Übereinstimmung mit EN 60079-1 besitzen. Halten Sie sich bitte an die Anweisungen auf den Prüfbescheinigungen. Stellen Sie sicher, dass die Leitungsquerschnitte der Kabelverschraubung dem Durchmesser des elektrischen Kabels entsprechen. 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com... - Seite 24 Standort an und erden Sie den Minus-Pol. Wenn der Lastwiderstand an den Minus-Pol angeschlossen werden muss, darf der Schleifenwiderstand nicht höher als 350 Ohm sein. VORSICHT! Erden Sie nicht den positiven Anschluss. www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de...
-
Seite 25: Versorgungsspannung
Schließen Sie Feldbus-Geräte immer an eine eigensichere Trennbarriere oder einen FISCO- Segmentkoppler an. 3.6.4 Maximale Spannung für den elektrischen Stromkreis = 250 V AC/DC Für die minimale und maximale Versorgungsspannung an den Klemmen, siehe Versorgungsspannung auf Seite 25. 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com... -
Seite 26: Inbetriebnahme
Parameter? Für weitere Informationen, siehe auf Seite 22. Die Kenndaten des elektrischen Stromkreises dürfen die Maximalwerte der Eigensicherheit nicht übersteigen. • Haben Sie die korrekten Kabelverschraubungen installiert? Ist der Anschlussraum ordnungsgemäß abgedichtet? www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... -
Seite 27: Service
Wenn Sie nicht das korrekte Reinigungsmittel verwenden (d. h. wenn das Gerät nicht gegenüber Korrosion durch Ihr Reinigungsmittel beständig ist), verwenden Sie das Gerät nicht in einem explosionsgefährdeten Bereich. Falls erforderlich, wenden Sie sich an den Lieferanten. 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com... -
Seite 28: Ausbau Des Geräts
26103 Romans-sur-Isère CEDEX Frankreich Wenn die Seriennummer auf dem Typenschild mit dem Buchstaben "S" beginnt, ist der Hersteller dieses Geräts: KROHNE Measurement Technology (Shanghai) Co., Ltd. Minshen Road 555 Songjiang Industrial Zone Shanghai 201612 China Wenn Sie Ihr Gerät zwecks Inspektion oder Reparatur zurücksenden müssen, stellen Sie sicher, es an den korrekten Hersteller zu senden, und halten Sie sich bitte an die nachstehenden Anweisungen. -
Seite 29: Rücksendung Des Geräts An Den Hersteller
Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com... -
Seite 30: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts
Wir haben alle Hohlräume des Geräts gespült und neutralisiert. Wir bestätigen hiermit, dass bei der Rücksendung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch darin enthaltene Messstoffreste besteht. Datum: Unterschrift: Stempel: www.krohne.com 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de... - Seite 31 NOTIZEN OPTIWAVE X500 01/2021 - 4006281003 - AD ATEX OPTIWAVE x500 R03 de www.krohne.com...
- Seite 32 Services für Engineering, Inbetriebnahme, Kalibrierung, Wartung und Training Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
