ELEKTRISCHE ANSCHLÜSSE
4

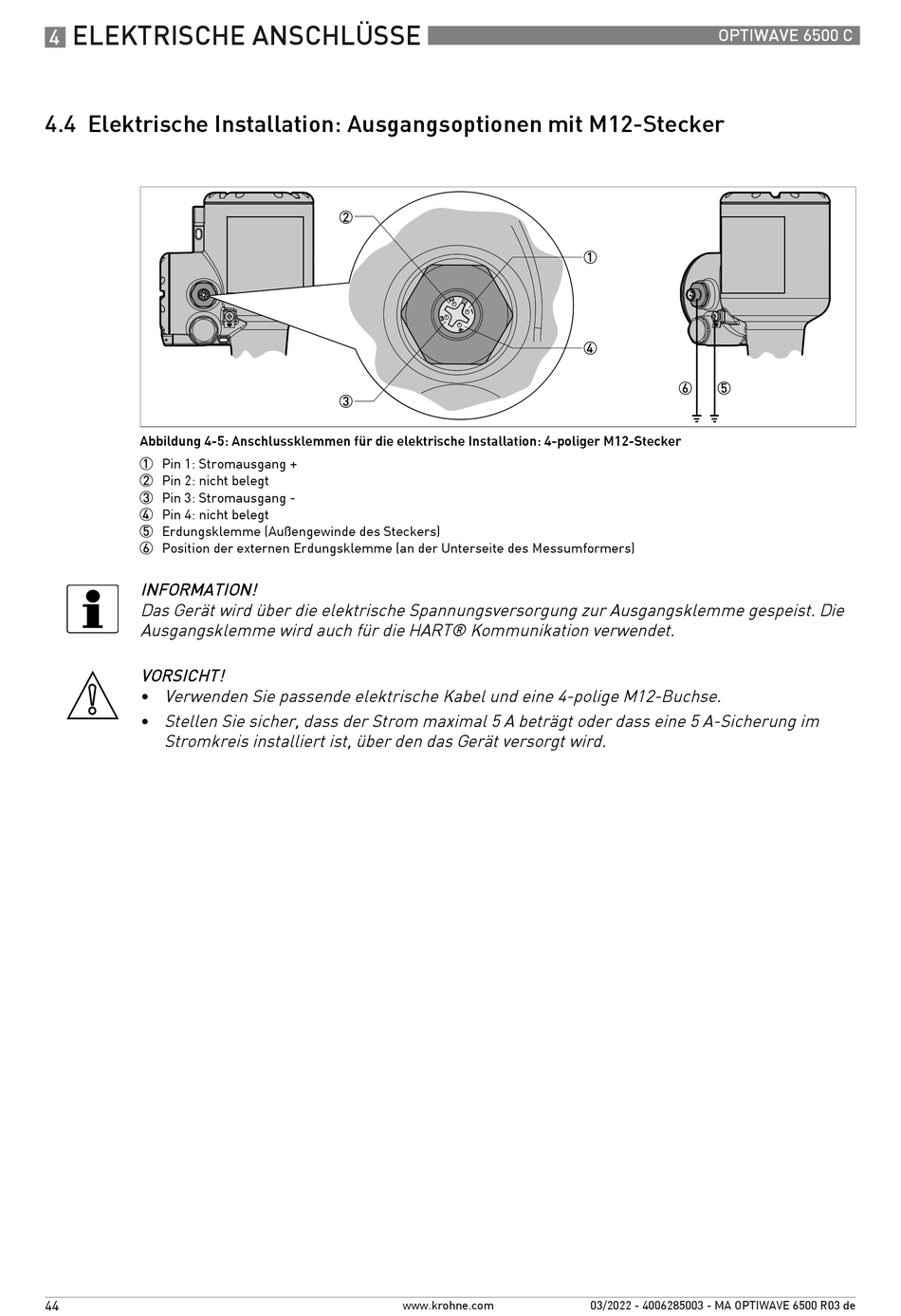

4.4 Elektrische Installation: Ausgangsoptionen mit M12-Stecker
Abbildung 4-5: Anschlussklemmen für die elektrische Installation: 4-poliger M12-Stecker
1 Pin 1: Stromausgang +
2 Pin 2: nicht belegt
3 Pin 3: Stromausgang -
4 Pin 4: nicht belegt
5 Erdungsklemme (Außengewinde des Steckers)
6 Position der externen Erdungsklemme (an der Unterseite des Messumformers)
INFORMATION!
Das Gerät wird über die elektrische Spannungsversorgung zur Ausgangsklemme gespeist. Die
Ausgangsklemme wird auch für die HART® Kommunikation verwendet.
VORSICHT!
• Verwenden Sie passende elektrische Kabel und eine 4-polige M12-Buchse.
• Stellen Sie sicher, dass der Strom maximal 5 A beträgt oder dass eine 5 A-Sicherung im
Stromkreis installiert ist, über den das Gerät versorgt wird.
44
www.krohne.com
OPTIWAVE 6500 C
03/2022 - 4006285003 - MA OPTIWAVE 6500 R03 de
