KROHNE OPTIWAVE 1400 Schnellstartanleitung

Quick Start
OPTIWAVE 1400
Radar (FMCW) Füllstandmessgerät – 4...20mA HART
Montage, Inbetriebnahme und Wartung dürfen nur von entsprechend geschultem Personal vorgenommen
werden.
Bei Einsatz in gefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Vor Anschluss des
Geräts an die Spannungsversorgung, lesen Sie zunächst die Anweisungen in der Zusatzanleitung.
Dieses Gerät erfüllt die Anforderungen der Niederspannungsrichtlinie. Vor Anschluss des Geräts an die
Spannungsversorgung, lesen Sie zunächst die Anweisungen in der Zusatzanleitung.
Die Verantwortung hinsichtlich Eignung und bestimmungsgemäßer Verwendung des Geräts liegt allein beim
Betreiber.

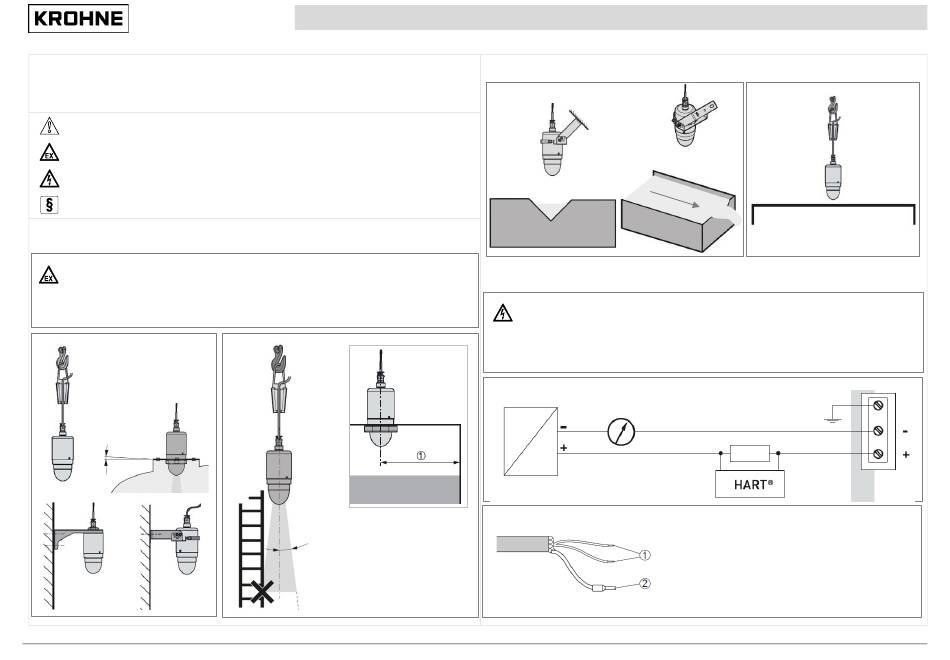

1 Montage
Zu beachtende besondere Einsatzbedingungen:
• Elektrostatische Ladung an externen Kunststoffteilen soll durch geeignete Maßnahmen vermieden
werden.
• Es soll sichergestellt werden, dass die Umgebungs- und Prozesstemperaturen innerhalb der in der Ex-
Zusatzanleitung spezifizierten Grenzen liegen.
≤ 2°
KROHNE 10/2021 – 4007659303 – QS OPTIWAVE 1400 4-20H R03 de
®
① > 200 mm / 7.87"
8°
Bei Einbauten (Signalstörung)
A4.2 - Leerspektrum machen
For initial set up, we strongly recommend the use of the relevant manuals in addition!
Typische Anwendungen
Offene Gerinne
2 Anschluss an die Spannungsversorgung
Gefahr:
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung
durchgeführt werden.
Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten.
Beachten Sie die nationalen Installationsvorschriften.
4...20 mA
(max. 21.5 mA)
12...30 V DC (Nicht-Ex; Ex i)
Plastiktank z.B. Gittertank (IBC)
≥ 250 Ω
① Stromausgang + (braun); Stromausgang – (blau)
② Abgeschirmtes Kabel
1
