OPTIFLUX 2000
OPTIFLUX 2000
OPTIFLUX 2000
OPTIFLUX 2000

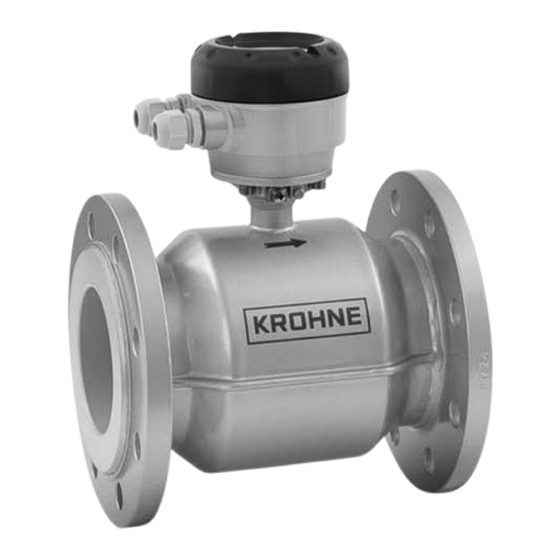

Magnetisch-induktiver Messwertaufnehmer
Die Dokumentation ist nur komplett in Kombination mit der entsprechenden
Dokumentation des Messumformers.
© KROHNE 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de
Quick Start
Quick Start
Quick Start
Quick Start
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE OPTIFLUX 2000
Inhaltszusammenfassung für KROHNE OPTIFLUX 2000
- Seite 1 OPTIFLUX 2000 OPTIFLUX 2000 OPTIFLUX 2000 Quick Start Quick Start Quick Start Quick Start Magnetisch-induktiver Messwertaufnehmer Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de...
-
Seite 2: Inhaltsverzeichnis
3.3 Virtuelle Referenz für IFC 300 (Ausführung C, W und F ) ..........19 3.4 Anschlussdiagramme..................... 19 4 Technische Daten 4.1 Abmessungen und Gewichte..................20 4.2 Vakuumbeständigkeit..................... 23 5 Notizen www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de... -
Seite 3: Sicherheitshinweise
Wenn Sie das Gerät an den Hersteller oder Lieferanten zurücksenden müssen, füllen Sie das • auf der CD-ROM enthaltene Formular aus und legen es dem Gerät bei. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung beim Hersteller leider nicht möglich. 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com... -
Seite 4: Installation
4 CD-ROM mit Produktdokumentation in den verfügbaren Sprachen 5 Erdungsringe (optional) 6 Signalleitung (nur für getrennte Ausführungen) INFORMATION! Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de... -
Seite 5: Gerätebeschreibung
Abbildung 2-2: Geräteausführungen 1 Getrennte Ausführung 2 Kompakt-Ausführung mit IFC 300 Messumformer 3 Kompakt-Ausführung mit IFC 100 (0°) Messumformer 4 Kompakt-Ausführung mitIFC 100 (45°) Messumformer 5 Kompakt-Ausführung mit IFC 050 (10°) MessumformerMessumformer 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com... -
Seite 6: Typenschild
Dokumentation des Messumformers. Abbildung 2-3: Beispiel eines Typenschilds 1 Name und Adresse des Herstellers 2 Typenbezeichnung des Durchflussmessgeräts und CE-Zeichen mit der (den) Nummer(n) der benannten Stelle(n) 3 Kalibrierdaten 4 DGRL-Daten www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de... -
Seite 7: Lagerung
Stellen Sie sicher, dass Ihnen alle erforderlichen Werkzeuge zur Verfügung stehen: • Innensechskantschlüssel (4 mm) • Kleiner Schraubendreher • Schlüssel für Kabelverschraubungen • Schlüssel für Wandhalterung (nur getrennte Ausführung) • Drehmomentschlüssel zur Installation des Durchflussmessgeräts in der Rohrleitung 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com... -
Seite 8: Allgemeine Anforderungen
Setzen Sie den Messumformer keinen starken Schwingungen aus. Die • Durchflussmessgeräte sind auf Schwingungspegel gemäß IEC 68-2-64 geprüft. 2.7.1 Schwingungen Abbildung 2-5: Schwingungen vermeiden 2.7.2 Magnetfeld Abbildung 2-6: Magnetfelder vermeiden www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de... -
Seite 9: Einbaubedingungen
Abbildung 2-8: 2- und 3-dimensional gebogene Krümmer vor dem Durchflussmessgerät 1 2-dimensional gebogene Krümmer: ≥ 5 DN, 3-dimensionale Krümmer: ≥ 10 DN 2.8.3 T-Stücken Abbildung 2-9: Abstand hinter einem T-Stück 1 ≥ 10 DN 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com... -
Seite 10: Krümmer
Abbildung 2-10: Installation in gebogenen Rohrleitungen Abbildung 2-11: Installation in gebogenen Rohrleitungen VORSICHT! Vermeiden Sie ein Leerlaufen oder eine Teilfüllung des Durchfluss-Messwertaufnehmers. 2.8.5 Freier Ein- bzw. Auslauf Abbildung 2-12: Installation vor einem freien Auslauf www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de... -
Seite 11: Flanschversatz
VORSICHT! Max. zulässiger Versatz der Flanschflächen: ≤ 0,5mm / 0,02 ¨ Abbildung 2-13: Flanschversatz 2.8.7 Pumpe Abbildung 2-14: Installation hinter einer Pumpe 2.8.8 Regelventil Abbildung 2-15: Installation vor einem Regelventil 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com... -
Seite 12: Entlüftungs- Und Vakuumkräfte
INSTALLATION OPTIFLUX 2000 2.8.9 Entlüftungs- und Vakuumkräfte Abbildung 2-16: Entlüftung 1 ≥ 5 m 2 Entlüftungspunkt Abbildung 2-17: Vakuum 1 ≥ 5 m www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de... -
Seite 13: Einbaulage
• Schritt 1: ca. 50% des in der Tabelle angegebenen max. Drehmoments. • Schritt 2: ca. 80% des in der Tabelle angegebenen max. Drehmoments. • Schritt 3: 100% des in der Tabelle angegebenen max. Drehmoments. 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com... - Seite 14 Richtwerte betrachtet werden. 2 DN65 / PN16 steht standardmäßig mit 8 Schraubenlöchern zur Verfügung. Optional sind auf Anfrage 4 Schraubenlöcher erhältlich. INFORMATION! Andere Größen / Druckstufen auf Anfrage. www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de...
- Seite 15 Richtwerte betrachtet werden. INFORMATION! Andere Größen / Druckstufen auf Anfrage. VORSICHT! Die Drücke gelten bei 20 C / 68 • ° ° Bei höheren Temperaturen gelten die Druckstufen gemäß ASME B16.5 • 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com...
-
Seite 16: Temperaturen
Polypropylen Polypropylen Getrennter Messwertaufnehmer Kompakt mit IFC 300 Kompakt mit IFC 100 Kompakt mit IFC 050 1 Polyolefin ist nur für DN200...1000 verfügbar 2 Polypropylen ist nur für DN25...150 verfügbar www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de... -
Seite 17: Elektrische Anschlüsse
Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen. Abbildung 3-1: Erdung 1 Metallrohrleitungen, nicht innenbeschichtet. Erdung ohne Erdungsringe. 2 Innenbeschichtete Metallrohrleitungen und nichtleitende Rohrleitungen. Erdung mit Erdungsringen. 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com... - Seite 18 • 3 mm / 0,1" dick • Mit zylindrischem Ansatz (Länge 30 mm / 1,25" für DN10...150 / 3/8...6") • Schützt bei Verwendung von abrasiven Flüssigkeiten vor Schäden an der Auskleidung www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de...
-
Seite 19: Virtuelle Referenz Für Ifc 300 (Ausführung C, W Und F )
• Größe: ≥ DN10 • Elektrische Leitfähigkeit: ≥ 200 µS/cm • Elektrodenkabel: max. 50m / 164 ft, Typ DS 3.4 Anschlussdiagramme INFORMATION! Die Anschlussdiagramme sind in der Dokumentation des betreffenden Messumformers enthalten. 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com... -
Seite 20: Technische Daten
IFC 050 (10°) ) ) ) b = 157 mm / 6.18" c = 260 mm / 10.24" 1 Gesamthöhe = H + a 1 Der Wert kann je nach verwendeten Kabelverschraubungen variieren. www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de... - Seite 21 1015 1114 1115 1000 1000 1225 1230 1200 1200 1417 1405 1400 1400 1619 1630 1600 1600 1819 1830 1035 1800 1800 2027 2045 1470 2000 2000 2259 2265 1860 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com...
- Seite 22 12,50 8" 15,75 15,04 15,00 10" 19,69 17,05 17,50 12" 23,62 20,00 20,50 14" 27,56 21,65 23,00 16" 31,50 23,98 25,50 20" 31,50 28,46 30,50 24" 31,50 33,39 36,00 1345 www.krohne.com 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de...
-
Seite 23: Vakuumbeständigkeit
Vakuumbeständigkeit in psia bei einer Prozesstemperatur von [Zoll] 68ºF 104ºF 140ºF 176ºF Hartgummi Hartgummi Hartgummi Hartgummi 8...12" 14...40" 48...120" 10,9 10,9 Polypropylen Polypropylen Polypropylen Polypropylen 1...6" Polyolefin Polyolefin Polyolefin Polyolefin 8...40" 06/2014 - 4002298902 - QS OPTIFLUX 2000 R07 de www.krohne.com... -
