KROHNE OPTIWAVE 6500 C Handbuch Seite 142

TECHNISCHE DATEN
8
DN70 / 3¨ Ausführungen der Linsenantenne

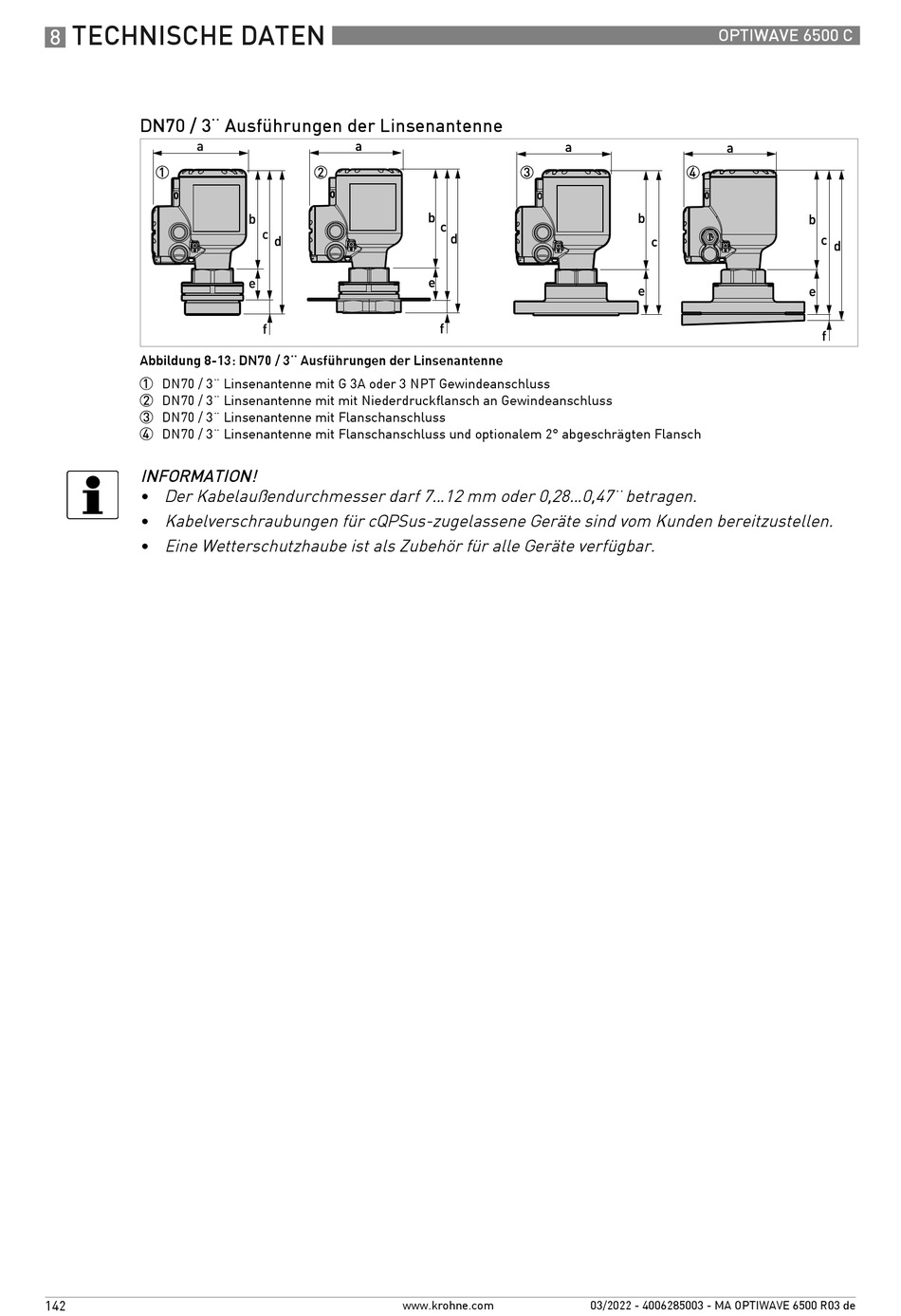

Abbildung 8-13: DN70 / 3¨ Ausführungen der Linsenantenne
1 DN70 / 3¨ Linsenantenne mit G 3A oder 3 NPT Gewindeanschluss
2 DN70 / 3¨ Linsenantenne mit mit Niederdruckflansch an Gewindeanschluss
3 DN70 / 3¨ Linsenantenne mit Flanschanschluss
4 DN70 / 3¨ Linsenantenne mit Flanschanschluss und optionalem 2° abgeschrägten Flansch
INFORMATION!
• Der Kabelaußendurchmesser darf 7...12 mm oder 0,28...0,47¨ betragen.
• Kabelverschraubungen für cQPSus-zugelassene Geräte sind vom Kunden bereitzustellen.
• Eine Wetterschutzhaube ist als Zubehör für alle Geräte verfügbar.
142
www.krohne.com
OPTIWAVE 6500 C
03/2022 - 4006285003 - MA OPTIWAVE 6500 R03 de
