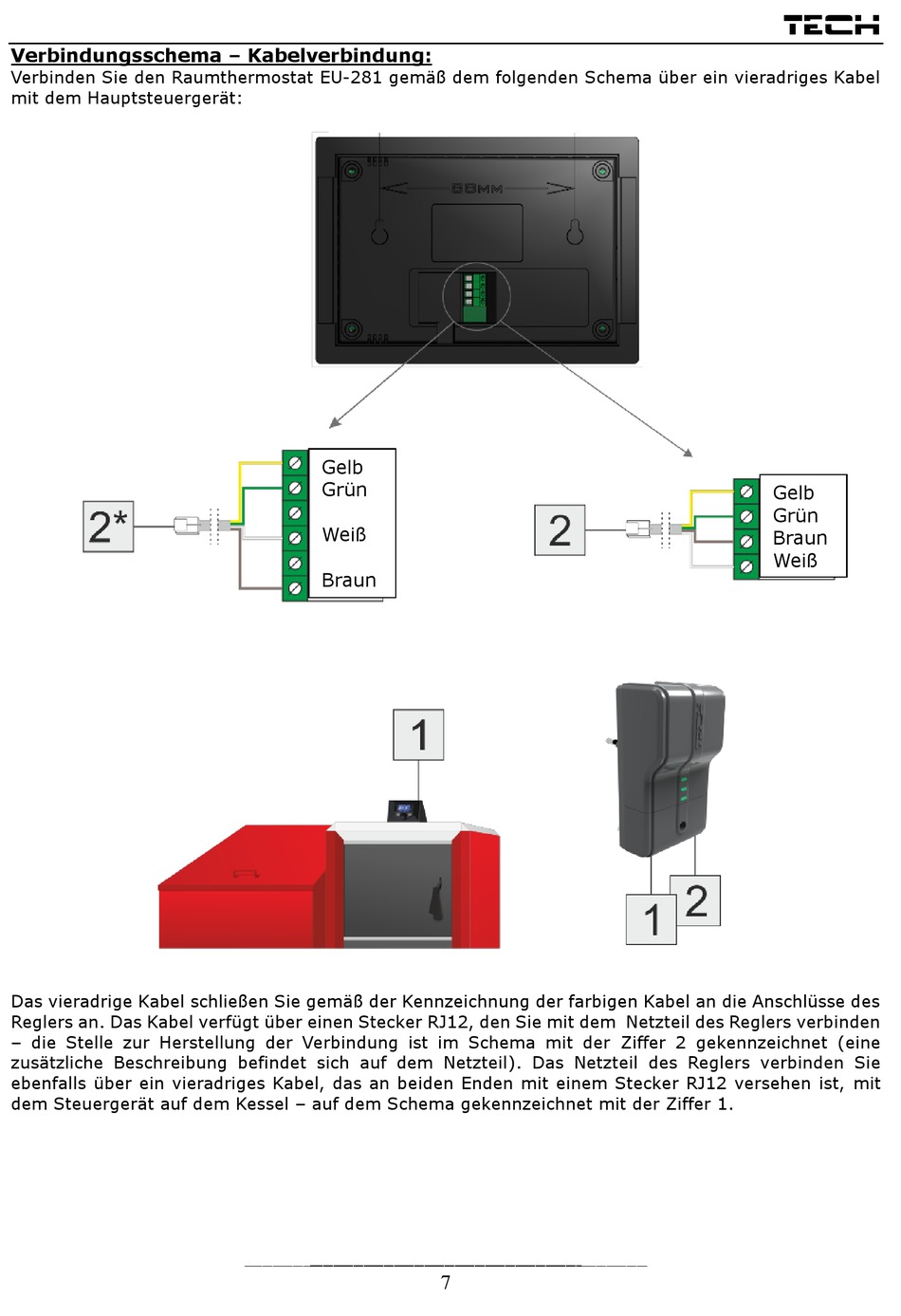

Verbindungsschema – Kabelverbindung:
Verbinden Sie den Raumthermostat EU-281 gemäß dem folgenden Schema über ein vieradriges Kabel
mit dem Hauptsteuergerät:
Das vieradrige Kabel schließen Sie gemäß der Kennzeichnung der farbigen Kabel an die Anschlüsse des
Reglers an. Das Kabel verfügt über einen Stecker RJ12, den Sie mit dem Netzteil des Reglers verbinden
– die Stelle zur Herstellung der Verbindung ist im Schema mit der Ziffer 2 gekennzeichnet (eine
zusätzliche Beschreibung befindet sich auf dem Netzteil). Das Netzteil des Reglers verbinden Sie
ebenfalls über ein vieradriges Kabel, das an beiden Enden mit einem Stecker RJ12 versehen ist, mit
dem Steuergerät auf dem Kessel – auf dem Schema gekennzeichnet mit der Ziffer 1.
Gelb
Grün
Weiß
Braun
7
Tech
Gelb
Grün
Braun
Weiß
