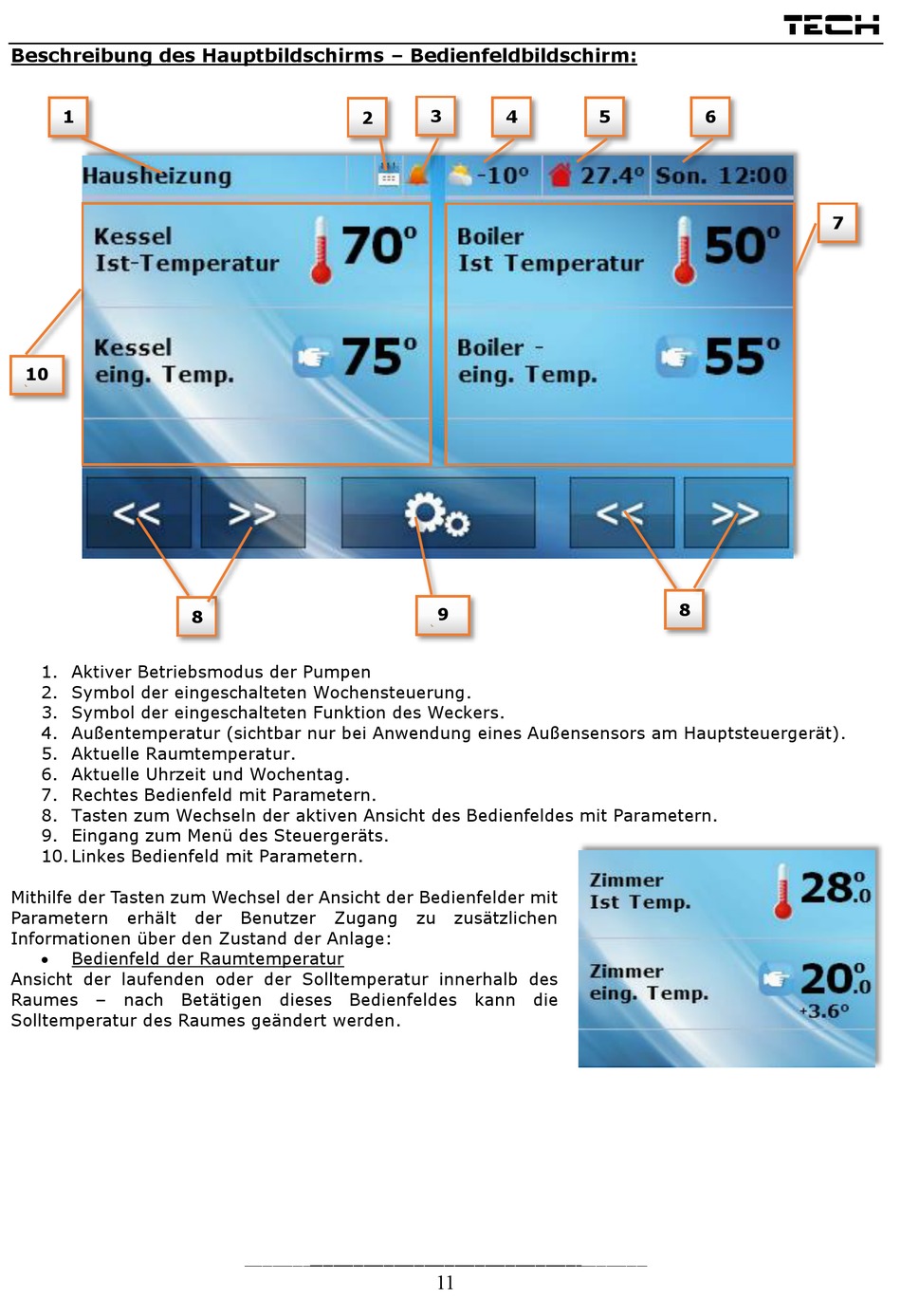

Beschreibung des Hauptbildschirms – Bedienfeldbildschirm:
1
10
1. Aktiver Betriebsmodus der Pumpen
2. Symbol der eingeschalteten Wochensteuerung.
3. Symbol der eingeschalteten Funktion des Weckers.
4. Außentemperatur (sichtbar nur bei Anwendung eines Außensensors am Hauptsteuergerät).
5. Aktuelle Raumtemperatur.
6. Aktuelle Uhrzeit und Wochentag.
7. Rechtes Bedienfeld mit Parametern.
8. Tasten zum Wechseln der aktiven Ansicht des Bedienfeldes mit Parametern.
9. Eingang zum Menü des Steuergeräts.
10. Linkes Bedienfeld mit Parametern.
Mithilfe der Tasten zum Wechsel der Ansicht der Bedienfelder mit
Parametern
erhält
Informationen über den Zustand der Anlage:
Bedienfeld der Raumtemperatur
Ansicht der laufenden oder der Solltemperatur innerhalb des
Raumes – nach Betätigen dieses Bedienfeldes kann die
Solltemperatur des Raumes geändert werden.
8
der
Benutzer
Zugang
3
4
2
9
zu
zusätzlichen
11
5
6
8
Tech
7
