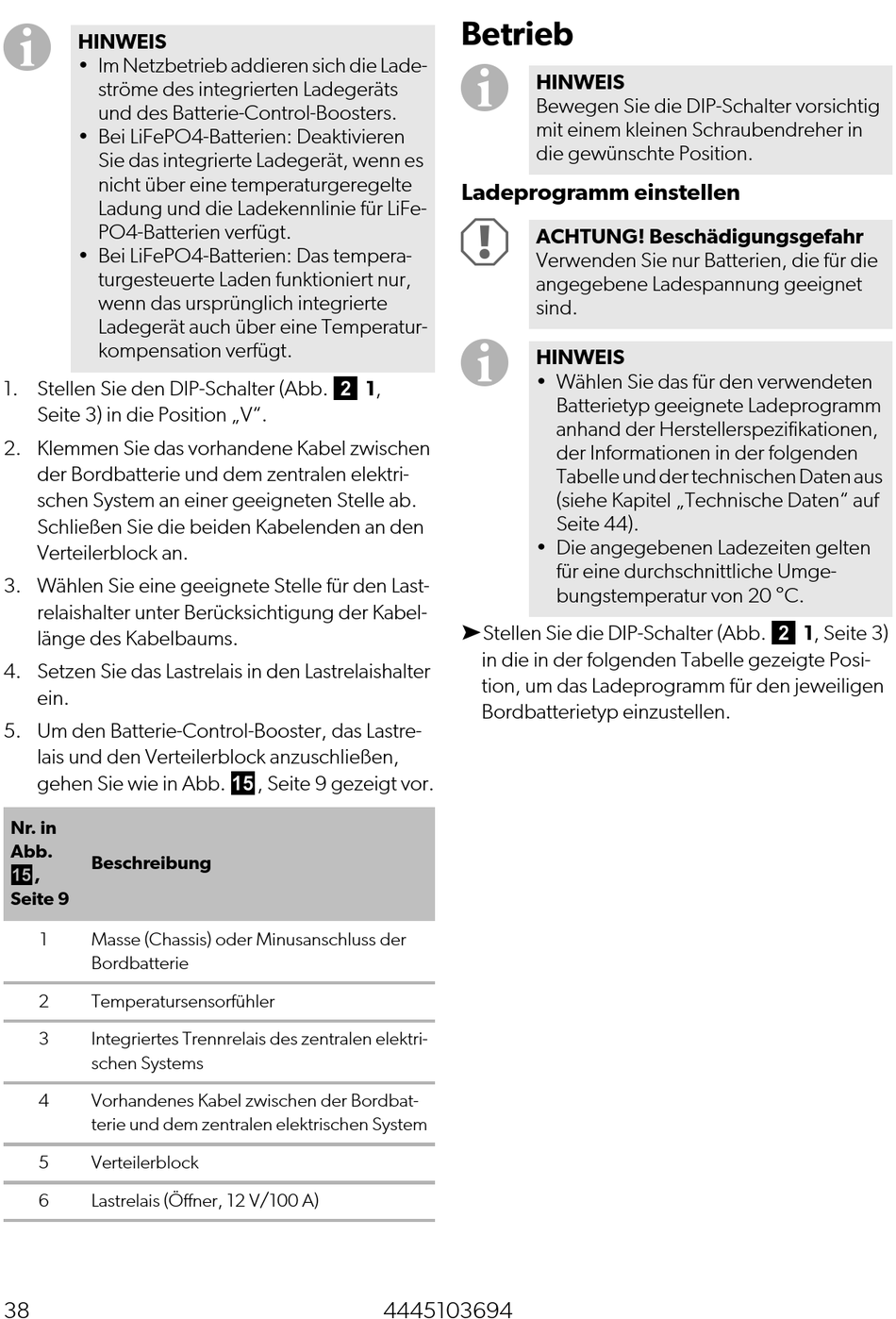

I
HINWEIS
• Im Netzbetrieb addieren sich die Lade-
ströme des integrierten Ladegeräts
und des Batterie-Control-Boosters.
• Bei LiFePO4-Batterien: Deaktivieren
Sie das integrierte Ladegerät, wenn es
nicht über eine temperaturgeregelte
Ladung und die Ladekennlinie für LiFe-
PO4-Batterien verfügt.
• Bei LiFePO4-Batterien: Das tempera-
turgesteuerte Laden funktioniert nur,
wenn das ursprünglich integrierte
Ladegerät auch über eine Temperatur-
kompensation verfügt.
1. Stellen Sie den DIP-Schalter (Abb. 2 1,
Seite 3) in die Position „V".
2. Klemmen Sie das vorhandene Kabel zwischen
der Bordbatterie und dem zentralen elektri-
schen System an einer geeigneten Stelle ab.
Schließen Sie die beiden Kabelenden an den
Verteilerblock an.
3. Wählen Sie eine geeignete Stelle für den Last-
relaishalter unter Berücksichtigung der Kabel-
länge des Kabelbaums.
4. Setzen Sie das Lastrelais in den Lastrelaishalter
ein.
5. Um den Batterie-Control-Booster, das Lastre-
lais und den Verteilerblock anzuschließen,
gehen Sie wie in Abb. e, Seite 9 gezeigt vor.
Nr. in
Abb.
Beschreibung
e,
Seite 9
1 Masse (Chassis) oder Minusanschluss der
Bordbatterie
2 Temperatursensorfühler
3 Integriertes Trennrelais des zentralen elektri-
schen Systems
4 Vorhandenes Kabel zwischen der Bordbat-
terie und dem zentralen elektrischen System
5 Verteilerblock
6 Lastrelais (Öffner, 12 V/100 A)
38

Betrieb

I
HINWEIS
Bewegen Sie die DIP-Schalter vorsichtig
mit einem kleinen Schraubendreher in
die gewünschte Position.
Ladeprogramm einstellen
A
ACHTUNG! Beschädigungsgefahr
Verwenden Sie nur Batterien, die für die
angegebene Ladespannung geeignet
sind.
I
HINWEIS
• Wählen Sie das für den verwendeten
• Die angegebenen Ladezeiten gelten
➤Stellen Sie die DIP-Schalter (Abb. 2 1, Seite 3)
in die in der folgenden Tabelle gezeigte Posi-
tion, um das Ladeprogramm für den jeweiligen
Bordbatterietyp einzustellen.
4445103694
Batterietyp geeignete Ladeprogramm
anhand der Herstellerspezifikationen,
der Informationen in der folgenden
Tabelle und der technischen Daten aus
(siehe Kapitel „Technische Daten" auf
Seite 44).
für eine durchschnittliche Umge-
bungstemperatur von 20 °C.
