Varisol G100 X-tra Montage- Und Elektroinstallationsanweisung Seite 6

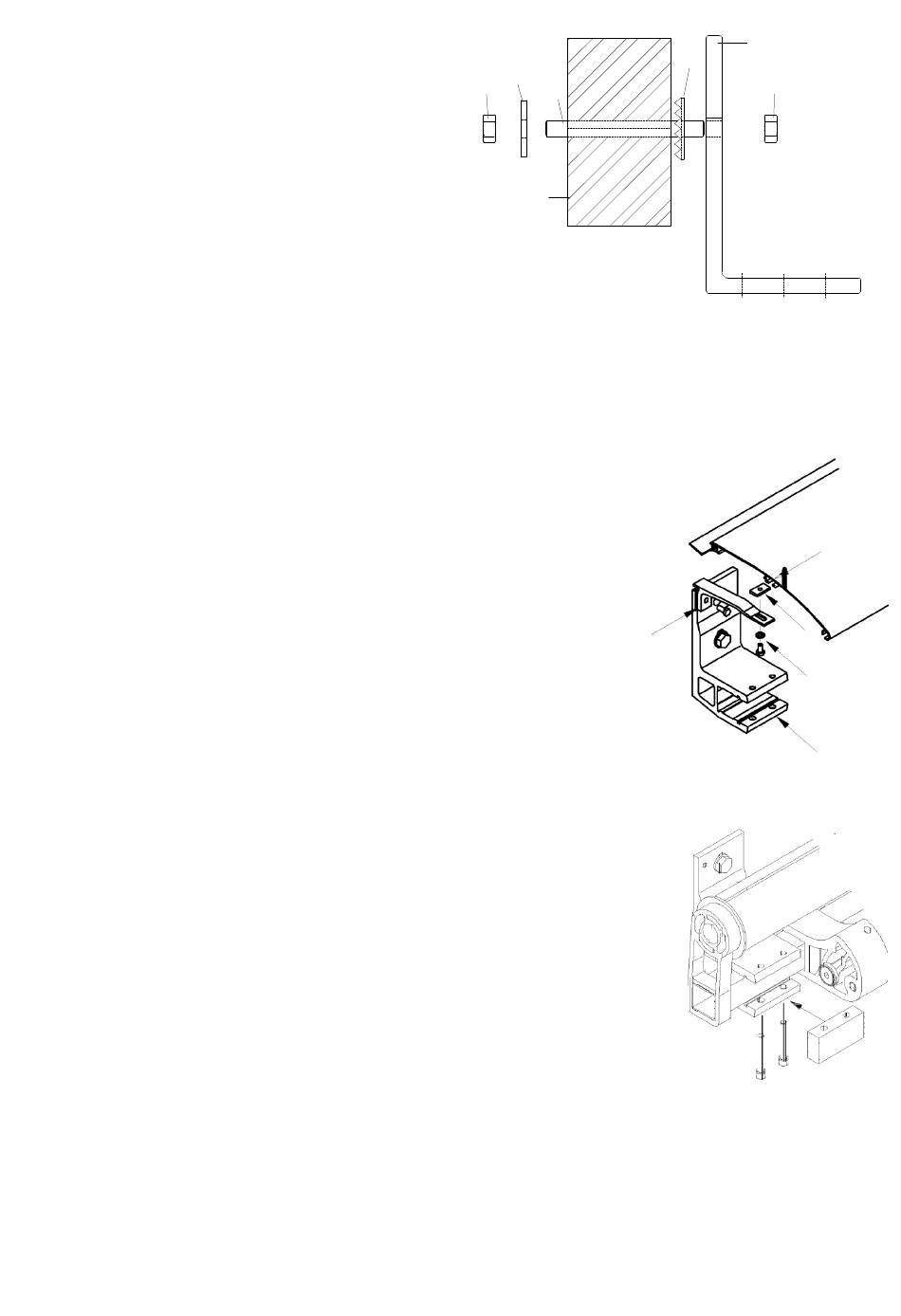

Schlagen Sie den Scheibendübel (4) mit einem Hammer
über das Bohrloch in den Sparren (2).
Stecken Sie die Gewindestangen (3) durch die Boh-
rungen der Dachsparren (2) und Scheibendübel (4).
Schieben Sie den Dachsparrenhalter (1) und die Scheibe
(5) auf die Gewindestange (3). Drehen Sie dann die
Muttern (6) auf die Gewindestange (3).
Ziehen Sie die Muttern mit zwei 19er Schlüsseln fest.
•
Montieren Sie jetzt die Deckenkonsolen an die Dach-
sparrenhalter und richten Sie die Konsolen mit
Richtschnur und W asserwaage aus.
14. Die Dachmontage (optional)
Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsolen.
Montieren Sie die Dachbügel (1), die sich im Zubehörkarton befinden, an die
Montagekonsolen (2). Schieben Sie die kleinen Gewindeplättchen (3), in die
Nut des Daches (4). Legen Sie das Dach auf die Dachbügel (1). Drehen Sie
die Schrauben (5) von unten durch die Dachbügel
Gewindeplättchen (3) locker ein. Vermitteln Sie das Dach und ziehen Sie die
Schrauben mit einem 10er Maul- oder Ringschlüssel fest.
15. Einhängen der Markise
•
Stecken Sie die Klemmriegel und die Klemmschrauben in die Hosentasche.
•
Stellen Sie zwei gleich hohe Leitern standsicher unter die äußeren Montage-
konsolen. Legen Sie die Markise oben auf die Leitern. Vergewissern Sie
sich dabei, dass die Markise sicher liegt und nicht herunter fallen kann.
•
Heben Sie mit Ihrem Kollegen die Markise gleichmäßig an und steigen Sie
auf die Leitern. Schieben Sie das Tragrohr der Markise in die
Montagekonsolen. Halten Sie die Markise weiterhin fest.
•
Schieben Sie die Klemmriegel von vorne auf die
schrauben Sie die Klemmschrauben locker ein. Jetzt können Sie die
Markise loslassen. Fahren Sie diese aber auf keinem Fall aus.
•
Richten Sie durch seitliches Verschieben die Markise seitlich aus und
ziehen Sie die Klemmschrauben fest.
97.02.090 V4
5
6
3
2
in die kleinen
1
Montagekonsolen und
1
4
6
6. Sechskantmutter
5. Scheibe für Holzkonstruktion
4. Scheibendübel C2
3. Gewindestange
2. Dachsparren
1. Dachsparrenhalter
4
3
5
2
Seite 6 von 11
