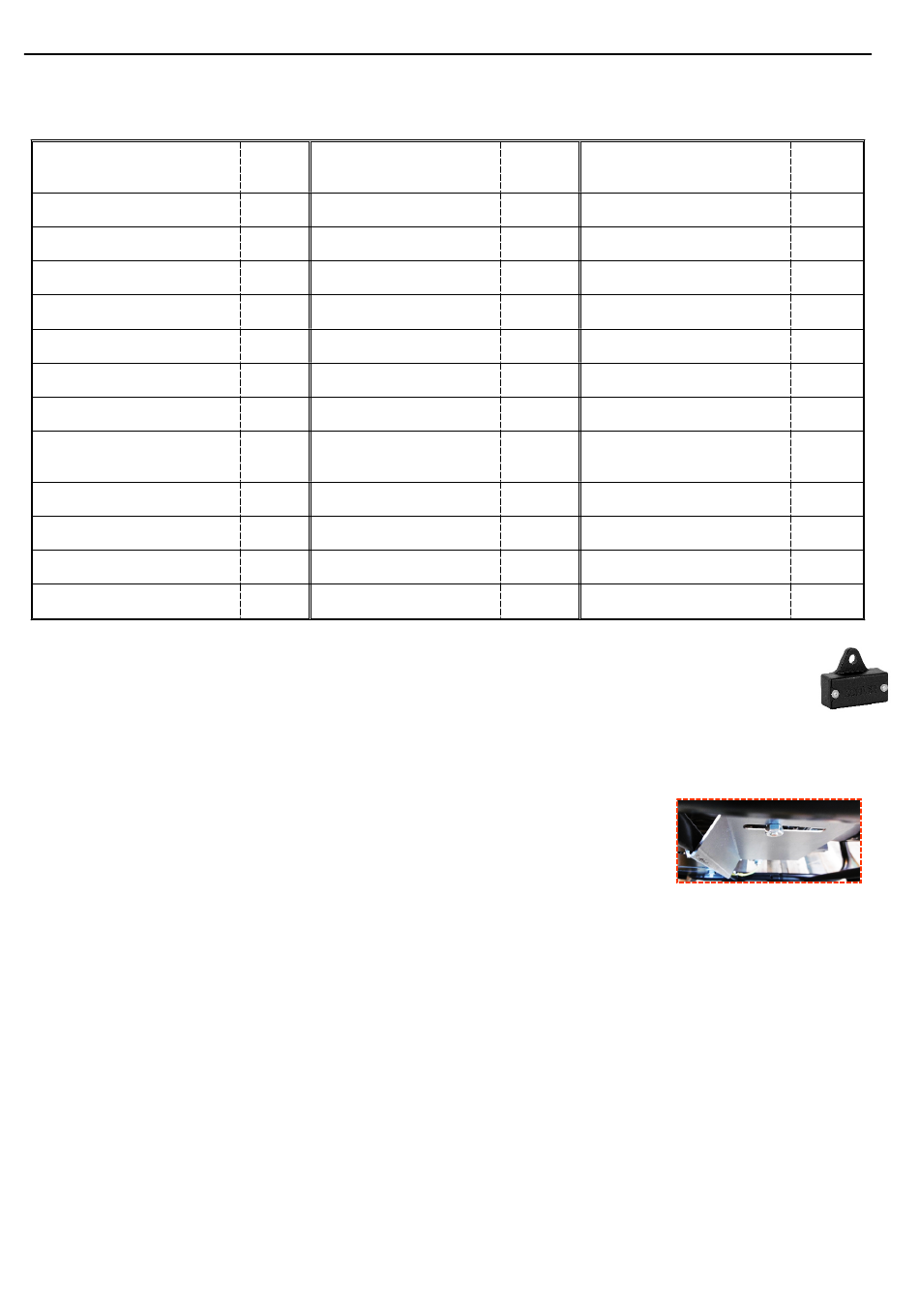

3.1 Условные обозначения и иллюстрации
Иллюстрации на обложке позволяют определить обозначения различных узлов и элементов генераторной установки. При
описании операций в руководстве даются ссылки в виде букв и номеров: Например, ссылка «A1» означает позицию 1 на
рисунке A.
Вывод заземления
Аккумуляторная батарея
стартера
Ключ
Топливный кран
Удерживающий резервуар
Маслоизмерительный щуп
Пробка маслозаливного
отверстия
Указатель уровня топлива
Пробка заливной орловины
топливного бака
APM202
Электрические разъемы
Счетчик отработанных
часов
Рычаг остановки
*
Переключатель источника тока, зарядное устройство для аккумуляторной батареи и т.п....
Электроагрегат может быть оснащен опцией GS101-Generator Smart Care option (A28): блок Bluetooth
GSC101 предназначен для передачи приложению, которое будет установлено на Вашем смартфоне, всей
полезной информации для отслеживания работы электроагрегата, например такой, как напоминание о сроках
технического обслуживания, советы по техническому обслуживанию, карта с адресами авторизованных продавцов-
посредников для заказа любых запчастей.
3.2 Первый ввод в эксплуатацию
При приемке и вводе агрегата в эксплуатации:
1. Убедитесь в нормальном состоянии оборудования и всех органов управления.
2. Если агрегат снабжен прижимом для транспортировки, расположенным под
двигателем, удалите этот прижим.
Прижим для транспортировки, это металлическая пластина, установленная под
двигателем, радом с выводом заземления. Необходимый для транспортировки, он, в то
же время, мешает оптимальной эксплуатации агрегата (шум, вибрация).
Чтобы удалить его: слегка приподнимите агрегат и установите его на подкладку,
затем снимите гайку (1) и прижим (2).
3. Проверьте уровни масла и топлива, при необходимости приведите их в норму.
4. При необходимости, подключите аккумуляторную батарею, начиная с плюсового вывода.
Соблюдайте соответствие полярности аккумуляторной батареи при ее подключении: обратный порядок может
привести к серьезным повреждениям в электрической цепи.
Для некоторых агрегатов необходим период обкатки; за более детальной информацией обращайтесь к ближайшему
представителю фирмы.
3.3 Установка аккумуляторной батареи
1. Присоедините провод красного цвета к плюсовому выводу (+) аккумуляторной батареи (A2).
2. Присоедините кабель черного цвета к минусовому выводу (-) аккумуляторной батареи.
3.4 Подключение приложения Generator Smart Care
Электроагрегат может быть оснащен опцией GS101-Generator Smart Care (A28):
1. Подключите блок Bluetooth GSC101 к электроагрегату;
2. Загрузите и установите бесплатное приложение Generator Smart Care* на смартфон или планшет;
3. Создайте учетную запись;
4. Включите Bluetooth на смартфоне или планшете;
5. Следуйте инструкциям приложения, чтобы подключить смартфон или планшет к блоку Bluetooth GSC101.
Generator Smart Care отображает в приложении всю информацию, необходимую для отслеживания работы электроагрегата,
например такую, как оповещения и напоминания о сроках технического обслуживания, советы по техническому
обслуживанию, карта с адресами авторизованных продавцов-посредников для заказа любых запчастей.
* Доступно в App Store и Google Play бесплатно (за исключением платы за соединение, взимаемой оператором сотовой связи).
1086_RU.docx
A1 Кран слива масла
A2
Масляный фильтр
A3
Топливные фильтры
A4 Крыша генераторной
установки
Дверца доступа к
A5
генераторной установке
Держатели
A6-B1
предохранителей
A7 Освещение панели
A8 Автоматы защиты
Подключение
A9 опционного
оборудования*
A10 Подъемная проушина
A11 Трубка слива масла
A12 Воздушный фильтр
A13 Электроклапан
Глава 3. Приемка и освоение генераторной установки
Глушитель системы
A14-B5 выпуска отработавших
газов
Верхний предел
A15-B6
маслоизмерительного щупа
Нижний предел
A16
маслоизмерительного щупа
A17 Винт масляного фильтра
A18 Хомуты шлангов
A19 Хомут крепления
A20 Винт хомута крепления
A21 Ручка с накаткой
Крышка воздушного
A22
фильтра
A23 Барашковая гайка
A24 Бумажный элемент
A25 Резиновая прокладка
GSC101-Generator Smart
A26
Care
122/280
A27
B2
B3
B4
C2
C3
C4
D1
D2
D3
D4
D5
A28
1
2
