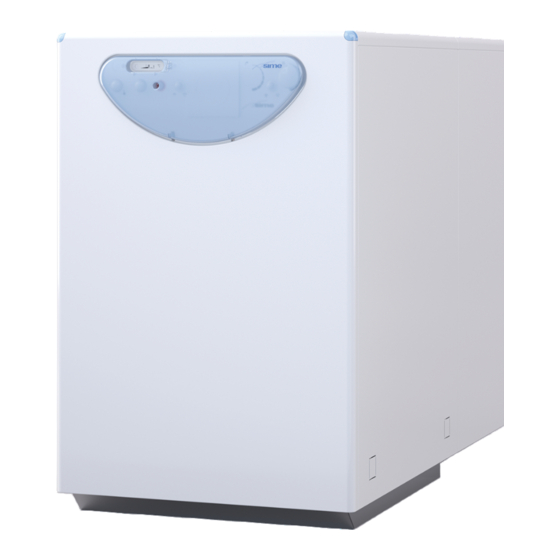

Sime SOLO 25 EV Installations-, Gebrauchs- Und Wartungsanleitung
Öl-gussheizkessel
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Öl-Gussheizkessel
Χυτοσιδηρές θερμικές μονάδες πετρελαίου
SOLO 25-35 EV
INSTALLATIONS-, GEBRAUCHS- UND WARTUNGSANLEITUNG
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ, ΕΓΚΑΤΆΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΉΡΗΣΗΣ
DE
EL
Die Dokumentation ist auf unserer
Website www.sime.it einsehbar
Για τα κατεβάσετε τα έγγραφα
επισκεφθείτε την ιστοσελίδα μας
www.sime.it
Fonderie SIME S.p.A.
6331257 - 04/2021 - R0
ÜBERSETZUNG DER ORIGINALANLEITUNG - ΜΕΤΑΦΡΑΣΗ ΤΩΝ ΓΝΗΣΙΩΝ ΟΔΗΓΙΩΝ
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Sime SOLO 25 EV
Inhaltszusammenfassung für Sime SOLO 25 EV
- Seite 1 Χυτοσιδηρές θερμικές μονάδες πετρελαίου SOLO 25-35 EV INSTALLATIONS-, GEBRAUCHS- UND WARTUNGSANLEITUNG ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ, ΕΓΚΑΤΆΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΉΡΗΣΗΣ Die Dokumentation ist auf unserer Website www.sime.it einsehbar Για τα κατεβάσετε τα έγγραφα επισκεφθείτε την ιστοσελίδα μας www.sime.it Fonderie SIME S.p.A. 6331257 - 04/2021 - R0...
- Seite 3 1-1,2 bescheinigen. liegt. Anderenfalls Wasser nach- füllen oder qualifiziertes Fachpersonal – behält sich das Fonderie SIME S.p.A. hinzuziehen. Recht vor, die Produkte jederzeit und ohne Vorankündigung zu Verbesse- – Bei Nichtnutzung des Geräts über einen rungszwecken zu ändern, ohne deren längeren Zeitraum sind mindestens die...
- Seite 4 VERBOTE VERBOT VERBOT – Die Benutzung des Gerätes von Kindern – Änderungen an den Sicherheits- oder unter 8 Jahren. Dieses Gerät darf nicht Einstellvorrichtungen ohne Genehmi- von Kindern unter 8 Jahren und Perso- gung und Anweisungen des Geräteher- nen mit eingeschränkten körperlichen, stellers vorzunehmen.
-
Seite 5: Anweisungen Für Den Gebrauch
Sehr geehrte Kundin, sehr geehrter Kunde, AUFBAU DER ANLEITUNG Vielen Dank für den Kauf des Heizkessels Sime SOLO EV . Er ge- Diese Anleitung ist wie folgt gegliedert. währleistet höchste Sicherheit bei geringen Betriebskosten und erfüllt dank seiner technischen Eigenschaften und Leistungs- merkmale sämtliche an die Heizung gestellten Anforderungen. -
Seite 7: Inhaltsverzeichnis
ANWEISUNGEN FÜR DEN GEBRAUCH INHALT BEDIENUNG DES HEIZKESSELS SOLO 25-35 EV AUSSCHALTEN Bedienfeld ........8 Vorübergehendes Abschalten . -
Seite 8: Bedienung Des Heizkessels Solo 25-35 Ev
BEDIENUNG DES HEIZKESSELS SOLO 25-35 EV – den Füllhahn wieder schließen (B). Bedienfeld Über das Bedienfeld können alle Bediener die Einstellungen vor- nehmen, die zum Betrieb der Heizkessel Sime SOLO EV und der angeschlossenen Anlagen erforderlich sind. Abb. 3 Abb. 1 Einschalten ;... -
Seite 9: Regulierung Der Heiztemperatur
Der Brenner führt die Brennstoffvorwärmung gefolgt von der 1.5.2 Blockierung des Brenners Vorlüftung aus, danach zündet der Brenner und bleibt gemäß Treten während der Einschaltung oder des Betriebs Probleme seiner Leistungseinstellung in Betrieb, bis die am Raumther- auf, führt der Heizkessel eine Störabschaltung aus und die rote mostat eingestellte Temperatur erreicht ist. -
Seite 10: Pumpe Defekt
AUSSCHALTEN 1.5.4 Pumpe defekt : Die LED meldet den Pumpenzustand durch unterschied- LED (D) liche Farbsignale, wie nachfolgend erläutert. Vorübergehendes Abschalten – Grün leuchtend : Normalbetrieb – Ausgeschaltet : Qualifiziertes Fachpersonal anfordern Bei vorübergehender Abwesenheit, etwa über das Wochenende, – Rot/Grün blinkend : Qualifiziertes Fachpersonal anfordern für kurze Reisen usw. -
Seite 11: Wartung
WARTUNG ENTSORGUNG Vorschriften Entsorgung Gerätes (Europäische Richtlinie 2012/19/EU) Für einen effizienten und reibungslosen Betrieb des Gerätes soll- te der Nutzer qualifiziertes Fachpersonal mit seiner JÄHRLICHEN Das Gerät sowie Elektro- und Elektronikgerä- Wartung beauftragen. te aus Privathaushalten bzw. die als Hausmüll eingestuft werden, müssen an ihrem Lebensen- de laut Gesetz auf Grundlage der Richtlinie HINWEIS... - Seite 13 GERÄTEBESCHREIBUNG INHALT 5.12 Einstellung der Umwälzpumpe ....20 GERÄTEBESCHREIBUNG 5.12.1 Auswahl der Betriebsart und der Kennlinie 20 Eigenschaften ....... . . 14 5.12.2 Auswahl der Regelungsarten .
-
Seite 14: Gerätebeschreibung
GERÄTEBESCHREIBUNG Eigenschaften Die Guss-Heizkessel Sime SOLO EV sind Systeme mit integriertem Öl-Gebläsebrenner. Sie erfüllen alle Anforderungen an hohe Leistung, Laufruhe und geringen Platzbedarf. – Der Heizkessel SOLO EV ist ausschließlich für die Raumheizung ausgelegt. Er kann vom TYP B23P (raumluftabhängig) sein, wenn die Verbrennungsluft der Umgebungsluft des Gerätes entnommen wird, oder vom TYP C23P (raumluftunabhängig), wenn die Verbren-... -
Seite 15: Kontroll- Und Sicherheitsvorrichtungen
ACHTUNG – wasserdruckschalter. Der Austausch der Sicherheitsvorrichtungen darf aus- schließlich von qualifiziertem Fachpersonal und mit- hilfe von originalen Ersatzteile von Sime vorgenommen werden. Kennzeichnung Die Heizkessel SOLO EV sind wie folgt identifizierbar: befindet sich außen an der Packung und trägt den Code, die Seriennummer des Heizkessels und den Strichcode... -
Seite 16: Aufbau
Aufbau Tauchhülse Anschluss Rauchabzug Manometer Füllhahn der Anlage Rücklauf Anlage (R) Anlagenpumpe (PI) Automatisches Entlüftungsventil Entleerungshahn der Anlage Seitenteile Mindestdruckwächter Wasser Tragrahmen des Geräts Brenner (BR) Ausdehnungsgefäß (VE) Vorderwand Flammensichtfenster Füllanschluss Bedienfeld Gusskessel Sicherheitsventil (VS) Oberes Panel Anlagenvorlauf (M) Transportbohrungen Abb. -
Seite 17: Technische Eigenschaften
14 15 18 17 Steuerkasten Lufteinstellschraube 7-poliger Stecker LED Wärmeanforderung (Grün) Gehäuse Gebläserad Stellfuß Verbindung zwischen Gerät und Flammensensor Elektromotor für Pumpe und Zündtransformator Entstörtaste und Blockierungsan- Gebläse Ansauggitter zeige (Rot) Kondensator Lufteinlass Verbrennungskopf Ölpumpe Anzeige der Luftklappeneinstel- Befestigungsschrauben Haube Brennstoff-Magnetventil lung Befestigungsschraube Brenner... -
Seite 18: Brennereinstellungen Bei Verschiedenen Installationshöhen
– die Luftklappe einstellen und folgende Messungen ausführen: - CO - CO (ppm) - NOx (ppm) - Rußzahl nach Bacharach - Rauchgastemperatur. ACHTUNG Alle Arbeitsgänge dürfen ausschließlich vom technischen Kundendienst Sime oder von qualifiziertem Fachpersonal unter Be- achtung der Anweisungen dieser Anleitung in Abschnitt durchgeführt werden. -
Seite 19: Anfangs-Wasserkreislauf
Anfangs-Wasserkreislauf LEGENDE: Zufuhr Anlage Rücklauf Anlage Befüllen der Anlage Gehäuse Heizkessel Füllhahn der Anlage Sicherheitsventil (VS) Automatisches Entlüftungsventil Ausdehnungsgefäß (VE) Ölbrenner (BR) Hocheffizienz-Anlagenpumpe (PI) Manometer Entleerungshahn der Anlage Druckschalter Anlagenwasser Abb. 21 Ausdehnungsgefäß 5.10 Abmessungen Brennkammer Das am Heizkessel installierte Ausdehnungsgefäß hat die folgen- Die Brennkammer hat einen direkten Durchgang und entspricht den Eigenschaften: der Norm EN 303-3 Anhang E. -
Seite 20: Hocheffizienz-Anlagenpumpe
5.11 Hocheffizienz-Anlagenpumpe 5.12 Einstellung der Umwälzpumpe Die Hocheffizienzpumpe verfügt über die LED-Anzeigen (1), (2), 5.12.1 Auswahl der Betriebsart und der Kennlinie (3) und die Bedientaste (4). Die Regelungsart und die entsprechenden Kennlinien werden wie folgt eingestellt: – einmal oder mehrmals für etwa 1s Sekunden die Bedientas- te (4) drücken, um die Regelungsart und die entsprechende Kennlinie einzustellen (Anzeigen der LEDs 2 und 3). -
Seite 21: Weiter Funktionen Der Bedientaste Der Pumpe
Variabler Differenzdruck Δp-v (I, II, III) 5.13.3 Taste sperren/entsperren Wird für Zweirohr-Heizsysteme mit Heiz- Die Tastensperre wird durch langes Drücken (8 Sekunden) der körpern zur Reduzierung der Fließge- Bedientaste (4) aktiviert und sperrt die Pumpeneinstellungen. räusche an Thermostatventilen empfoh- Die Tastensperre schützt vor ungewollten oder nicht autorisier- len. -
Seite 22: Schaltplan
5.14 Schaltplan 5.14.1 Heizkessel 230 V - 50 Hz SPAC Brenner Anlagenpumpe (Hocheffizienz) Sicherheitsthermostat Zeitschaltuhr Betriebsanzeige-LED Braun Sicherung (2AT - 250V) Blockierungsanzeige Brenner Schwarz Hauptschalter LED Ansprechen Wasser- SPAC Leitung druckschalter Neutralleiter Raumthermostat Wasserdruckschalter Kesselthermostat – Für den Anschluss des Raumthermostaten (TA) die Brücke zwischen den Klemmen 4-5 entfernen. –... -
Seite 23: Brenner
5.14.2 Brenner Flammensensor Gebläsemotor Transformator Brennstoffvorwärmer Öl-Magnetventil 7-poliger Stecker für Anschluss an Bedienfeld des Heizkessels Abb. 27... - Seite 25 ANWEISUNGEN FÜR INSTALLATION UND WARTUNG INHALT INSTALLATION WARTUNG Erhalt des Produktes ......26 Vorschriften ........36 Innere Reinigung .
-
Seite 26: Installation
Fachpersonal durchgeführt wer- den; dabei besteht die PFLICHT zum Tragen angemes- sener persönlicher Schutzausrüstung. Erhalt des Produktes Die Geräte Sime SOLO EV werden als einzelnes Packstück, ge- schützt durch einen Nylonsack und auf einer Holzpalette gelie- fert. Abb. 29... -
Seite 27: Installationsraum
ACHTUNG Neuinstallation oder Installation anstelle Beim Entfernen der Verpackung und bei der Handha- eines anderen Gerätes bung des Gerätes angemessene Unfallverhütungs- und Wenn die Heizkessel SOLO EV in alten oder zu modernisierenden Schutzvorrichtungen verwenden. Das für eine Person Anlagen installiert werden, prüfen, dass: anhebbare Höchstgewicht beachten. -
Seite 28: Aufbereitung Des Wassers Der Anlage
– Es empfiehlt sich, die Menge der Wasserbe- und Nachfüllung und die Qualitätswerte des verwendeten Wassers zu notieren. H = x-y Hydraulikanschlüsse Abb. 33 Die Maße der Wasseranschlüsse der Heizkessel Sime SOLO EV finden sich im Folgenden. Lunghezza tubo (m) H (m) Ø6 mm Ø8 mm Ø10 mm... -
Seite 29: Anschluss Der Brennstoffleitungen An Die Brennerpumpe
Lunghezza tubo (m) H (m) Ø6 mm Ø8 mm Ø10 mm ACHTUNG – Die Brennstoffversorgungsanlage muss auf die Brennerleistung abgestimmt sein und über alle im Einsatzland des Geräts vorgeschriebenen Sicher- heits- und Kontrollvorrichtungen verfügen. Anschluss, Druckmesser – Die Reinigung des Brennstofftanks sollte in regel- Druckregler mäßigen Abständen ausgeführt werden. -
Seite 30: Rauchabzug Und Ansaugung Von Verbrennungsfördernder Luft
Bedeutung. Wird es nicht gemäß den vorgegebenen nungsfördernder Luft Kriterien ausgeführt, kann es zu Störungen des Brennerbetriebs, Die Heizkessel Sime SOLO EV sind als „Typ B“ (B23P) und „Typ C“ starken Betriebsgeräuschen, Rußbildung, Kondensation und (C23P) klassifiziert, die Anlage für den Rauchabzug und den Ver- Verkrustungen kommen. - Seite 31 Die maximal zulässige Länge (L) der Luftansaugleitung mit Durchmesser Ø80 mm darf nicht größer als 7,0 Me- ter + 2 90°-Bögen sein. HINWEIS Ausschließlich Sime Originalzubehör verwenden und die korrekte Ausführung des Anschlusses gemäß der mit dem Zubehör gelieferten Gebrauchsanleitung überprüfen.
-
Seite 32: Elektrische Anschlüsse
HINWEISE 6.11 Elektrische Anschlüsse Folgendes ist Pflicht: Die Heizkessel Sime SOLO EV benötigen die im Folgenden be- – Die Verwendung eines omnipolaren FI/LS-Schal- schriebenen Anschlüsse, die vom Installateur oder qualifiziertem ters und Leitungstrennschalter, konform mit den Fachpersonal ausgeführt werden müssen. -
Seite 33: Inbetriebnahme
INBETRIEBNAHME HINWEIS – den Kesselthermostat (1) auf etwa 3/4 des Regelbereichs ein- stellen (circa 75°C) Die Arbeitsgänge für die Inbetriebnahme und Erstein- – den Hauptschalter (2) des Geräts auf "1" (eingeschaltet) stellen schaltung dürfen AUSSCHLIESSLICH von qualifiziertem und prüfen, ob die grüne LED-Anzeige (3) auf dem Bedienfeld Fachpersonal und unter Einhaltung der Anweisungen leuchtet. -
Seite 34: Einstellung Des Brenners
7.3.3 Kontrolle des Unterdrucks der Pumpe Einstellung des Brenners Das Vakuummeter zur Kontrolle des Pumpenunterdrucks muss 7.3.1 Position der Luftklappe an Punkt (5) angeschlossen werden. Der maximal zulässige Un- terdruck beträgt 0,4 bar. Zur Einstellung der Luftklappe die Schraube (1) mit dem mitge- Bei höheren Unterdruckwerten bilden sich im Heizöl Gase, was lieferten Innensechskant (2) wie folgt drehen:: zur Kavitation in der Pumpe und letztlich zu einem Pumpenscha-... -
Seite 35: Einstellung Der Verbrennung
7.3.5 Einstellung der Verbrennung Die Werkseinstellung der Brenner ist in Abschnitt „Brennereinstellungen bei verschiedenen Installationshöhen“ angegeben. Falls die Außentemperaturen die Verbrennung beeinflussen, wird empfohlen, den CO -Wert gemäß dem folgenden Diagramm einzu- stellen. Im Winter einen niedrigeren CO -Wert einstellen. In 1% CO Anstieg, wenn die Umge- der warmen Jahreszeit einen höheren CO... -
Seite 36: Wartung
WARTUNG Vorschriften Für einen effizienten und reibungslosen Betrieb des Gerätes soll- te der Nutzer qualifiziertes Fachpersonal mit seiner JÄHRLICHEN Wartung beauftragen. HINWEIS – Die nachstehend beschriebenen Arbeiten dürfen AUSSCHLIESSLICH von entsprechend qualifiziertem Fachpersonal durchgeführt werden; dabei besteht die PFLICHT zum Tragen angemessener persönlicher Schutzausrüstung. -
Seite 37: Reinigung Der Rauchdurchgänge
Abb. 58 HINWEIS Wird die Lochscheibe (21) aus ihrer Halterung genom- – die Turbolatoren (13) (5 bei Modell SOLO 25 EV ; 2 bei Modell men, ist beim Wiedereinsetzen darauf zu achten, dass SOLO 35 EV ) abnehmen und den Ruß abbürsten der Stift (23) mit der Bohrung (22) ausgerichtet ist. -
Seite 38: Positionskontrolle Der Stauscheibeneinheit
8.2.5 Positionskontrolle der Stauscheibeneinheit 8.2.6 Positionskontrolle des Flammrohrs Zur Überprüfung der Position der Stauscheibeneinheit wie folgt prüfen, ob der Abstand (A) zwischen dem Flammrohr (26) und der vorgehen: Düse (20) wie auf der Abbildung dargestellt mit der Schablone – das Flammrohr wie in Abschnitt „Reinigung und Austausch (25) übereinstimmt. -
Seite 39: Austausch Der Spule
8.2.8 Austausch der Spule 8.2.10 Reinigung des Gebläserads Zum Austausch der Spule wie folgt vorgehen: Zur Reinigung des Gebläserads wie folgt vorgehen: – den Steckverbinder entfernen (1) – die Schrauben (1) lösen und den Lufteinlass abnehmen (2) – die Mutter (2) mit dem mitgelieferten Schlüssel abnehmen –... -
Seite 40: Reinigung Des Pumpenfilters
Beim Brennerstart überprüfen, dass kein Öl aus der Pumpe austritt. 8.2.13 Planmäßiger Austausch von Verschleißteilen Die folgende Tabelle enthält die Verschleißteile mit Angabe ihrer Lebensdauer, nach deren Ablauf sie ausschließlich vom techni- schen Kundendienst Sime oder von qualifiziertem Fachpersonal ausgetauscht werden sollten Lebensdauer Bauteile (Jahre) Düsen... -
Seite 41: Eventuelle Störungen Und Ihre Behebung
Eventuelle Störungen und ihre Behebung 8.3.1 Brenner Freigabe Motor Wärmeanforderung Vorwärmer startet innerhalb 400 s Nein Nein Prüfen, ob Nein Pumpe Motor Motorkondensator die grüne Nein Nein blockiert blockiert austauschen LED leuchtet Prüfen, ob Vorwärmer die grüne Nein defekt LED leuchtet Filter Motor Pumpenfilter... - Seite 42 Wärmeanforderung Ursache Abschaltung Liegt ein falsches für falsches Vorwärmphase Motorstart während der Flammensignal Flammensignal Vorlüftphase vor? beseitigen Nein Funktionstüchtigkeit des Flammensensors prüfen Steuerkasten Flammensensor austauschen arbeitet korrekt? Nein Flammensensor austauschen Abb. 75 (**) FUNKTIONSKONTROLLE DES FLAMMENSENSORS Vorgang prüfen Sensor Sensor in Abschaltung 1 Reset erfasst...
-
Seite 43: Pumpe
8.3.2 Pumpe LED-Farbe Pumpenzustand Eventuelle Störung Mögliche Problemlösung Das Hydrauliksystem der Pumpe Turbinenbetrieb wird versorgt, aber die Pumpe erhält - Die Netzspannung prüfen keine Netzspannung Trockenlauf Luft in der Pumpe - Lecks an der Anlage prüfen Rot-grün blinkend - Die Netzspannung prüfen Schwergängiger Motor. -
Seite 44: Anlage
8.3.3 Anlage Art des Fehlers oder Defekts Grund Lösung - Sauberkeit des Brennerkorpus überprüfen - Sauberkeit und Dichtheit des Rauchabzugs und des Wärmeer- Geruch von unverbrannten Stoffen Rauchgase treten in den Raum aus zeugers überprüfen - Qualität der Verbrennung überprüfen - Die Einstellung des Brenners überprüfen (Analyse der Rauchga- Brenner schlecht eingestellt Der Wärmeerzeuger verschmutzt rasch... - Seite 96 Fonderie Sime S.p.A - Via Garbo, 27 - 37045 Legnago (Vr) Tel. +39 0442 631111 - Fax +39 0442 631292 - www.sime.it...
