dualo® XL/dualo® e XL
8.9
Umbau vom Aufstehlifter zum Standardlifter
Die Verstellung und der Hebearmwechsel dürfen nur durch eingewiesene und in
der Anwendung sichere Personen vorgenommen werden!
Soll das Produkt vom Aufstehlifter zum Standardlifter umgebaut werden, dann benötigen Sie
den Umbausatz standard, bestehend aus dem Hebearm standard. Zusätzlich wird ein geeigneter
aks-Transportbügel benötigt (siehe Kapitel Zubehör/Kombination). Gehen Sie wie folgt vor:
1.
Entfernen Sie der Rohrklappstecker aus der Hebearmaufnahme.
2.
Ziehen Sie den Hebearm aktiv smart aus der Hebearmaufnahme heraus und legen Sie ihn zur
Seite (Abb. 8.9.01).
3.
Stecken Sie den Hebearm standard in die Hebearmaufnahme (Abb. 8.9.02).
4.
Sicher Sie den Hebearm standard mit dem Rohrklappstecker.
Hebearm-
aufnahme

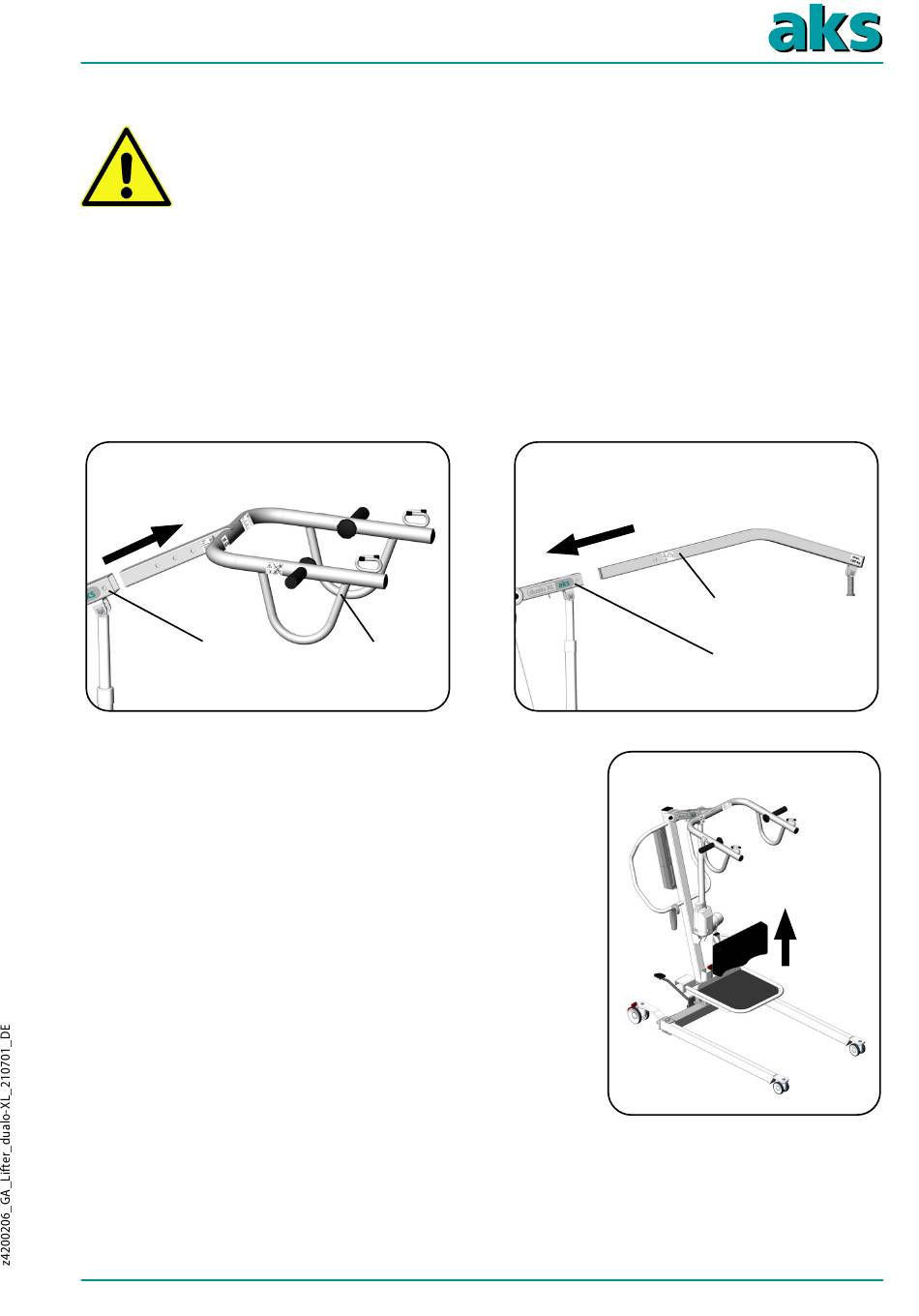

Abb. 8.9.01 - Hebearm aktiv smart entfernen
5.
Entfernen Sie das Trittbrett vom Fahrgestell
(Abb. 8.9.03).
6.
Verwahren
Sie
aktiv smart und das Trittbrett mit montierter
Schienbeinstütze
an einem geeigneten Lagerort. Die Lagerungs-
bedingungen
beschrieben und müssen eingehalten werden.
Hebearm
aktiv smart
den
demontierten
in
der
Originalverpackung,
sind
im
Kapitel
Abb. 8.9.02 - Hebearm standard einstecken
Hebearm
Lagerung
Abb. 8.9.03 - Trittbrett entfernen
Hebearm
standard
Hebearm-
aufnahme
Seite 47
