2.4 Anschließen des ausfallsicheren Alarmrelais
2.
3.
2.4 Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei
Alarmbedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt
(NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet
oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (NC).
Hinweis
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOMROS
konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines
Alarms bei Stromausfall. Weitere Informationen finden Sie im "RUGGEDCOM ROS
Konfigurationshandbuch" für das Gerät.
Hinweis
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und
Druckplatten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe in
Frage kommen.
Verwenden Sie Ringzungen der Größe M3.5 mit kurzen, isolierten Ringklemmen mit
einem Abstand von maximal 5 mm (0.2 in) zwischen Ringmitte und Isolierung.
14
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
1
2
Schraube
1
Schalttafeladapter
2

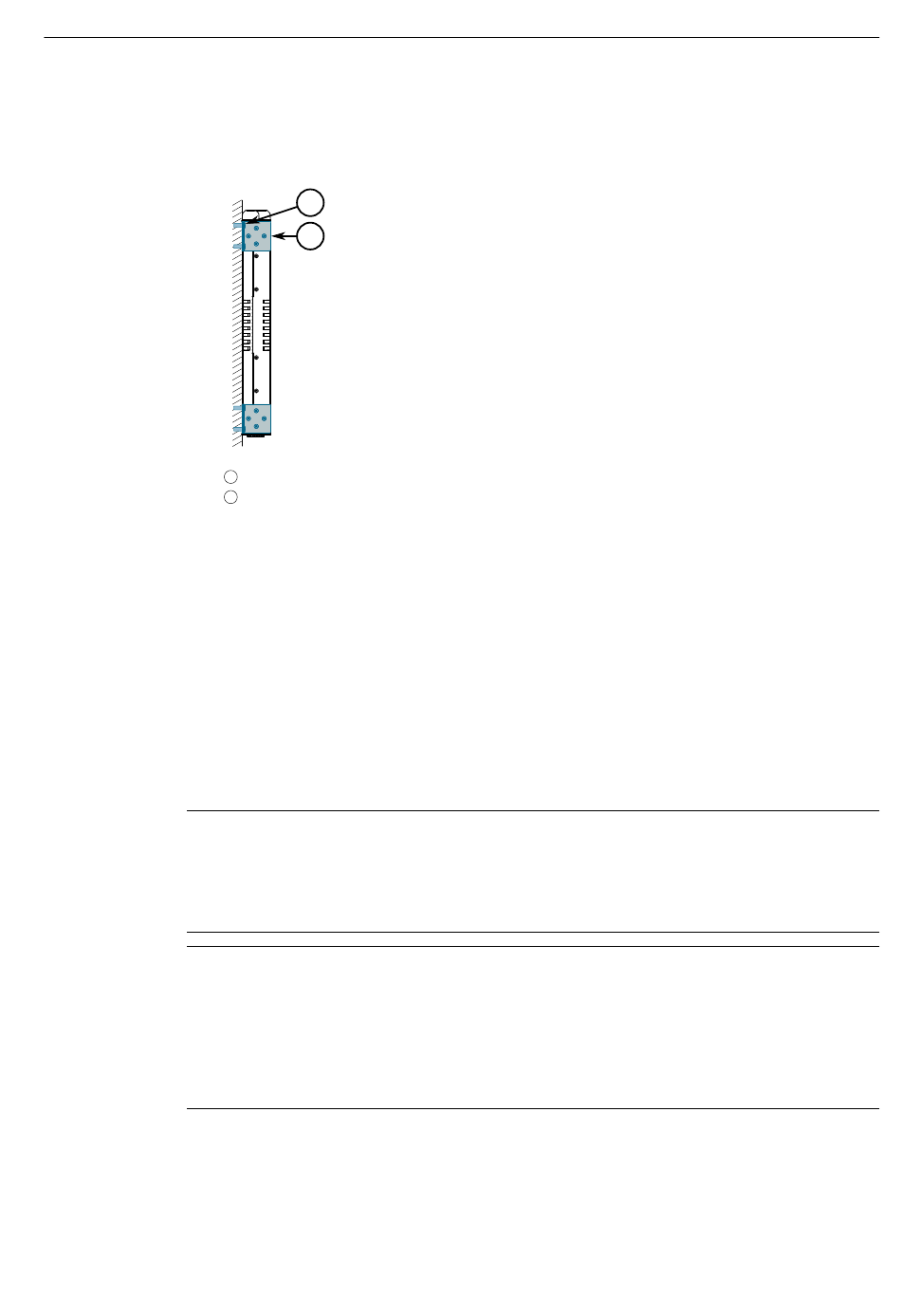

Abbildung 2.3 Schalttafeleinbau
Befestigen Sie die Adapter mit Schrauben M6 oder Nr. 10-32 an der Schalttafel.
RUGGEDCOM RST2228
Montagehandbuch, 01/2022, C79000-G8900-1359-16
