2.5.2 Anschließen der Gleichspannungsversorgung (DC)
Gehen Sie wie folgt vor, um eine DC-Niederspannungsversorgung an das Gerät
anzuschließen:
Hinweis
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und
Druckplatten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe
in Frage kommen. Verwenden Sie Ringzungen der Größe 6 in Kombination mit
zuverlässigen Schrauben, die zum Herstellen von Anschlüssen herausgedreht werden
müssen.
Elektrische Gefahr – Gefahr von Sachschäden.
Schließen Sie keine Wechselspannungskabel an die Reihenklemme eines 12-, 24-
oder 48-V-Netzteils an. Andernfalls kann das Netzteil beschädigt werden.
Elektrische Gefahr – Gefahr von Sachschäden.
Stellen Sie beim Anschließen des Geräts an eine Gleichspannungsquelle sicher, dass
diese ausschließlich Plusspannung führt.
RUGGEDCOM RST2228
Montagehandbuch, 01/2022, C79000-G8900-1359-16
Verbinden Sie die Gehäuse-Erdungsschraube mit Erde (Erdpotential). Es
empfiehlt sich, den Erdungsanschluss mit einem Ring- oder Flachkabelschuh M3
abzuschließen und mit einem Drehmoment von 1,7 Nm (15 lbf-in) festzuziehen.
Verwenden Sie ein Kupferkabel der Größe 14-8 AWG oder ein Kabel mit einem
Querschnitt von 1,5 bis 6 mm².
Schraube M3
1
Ringzunge M3
2

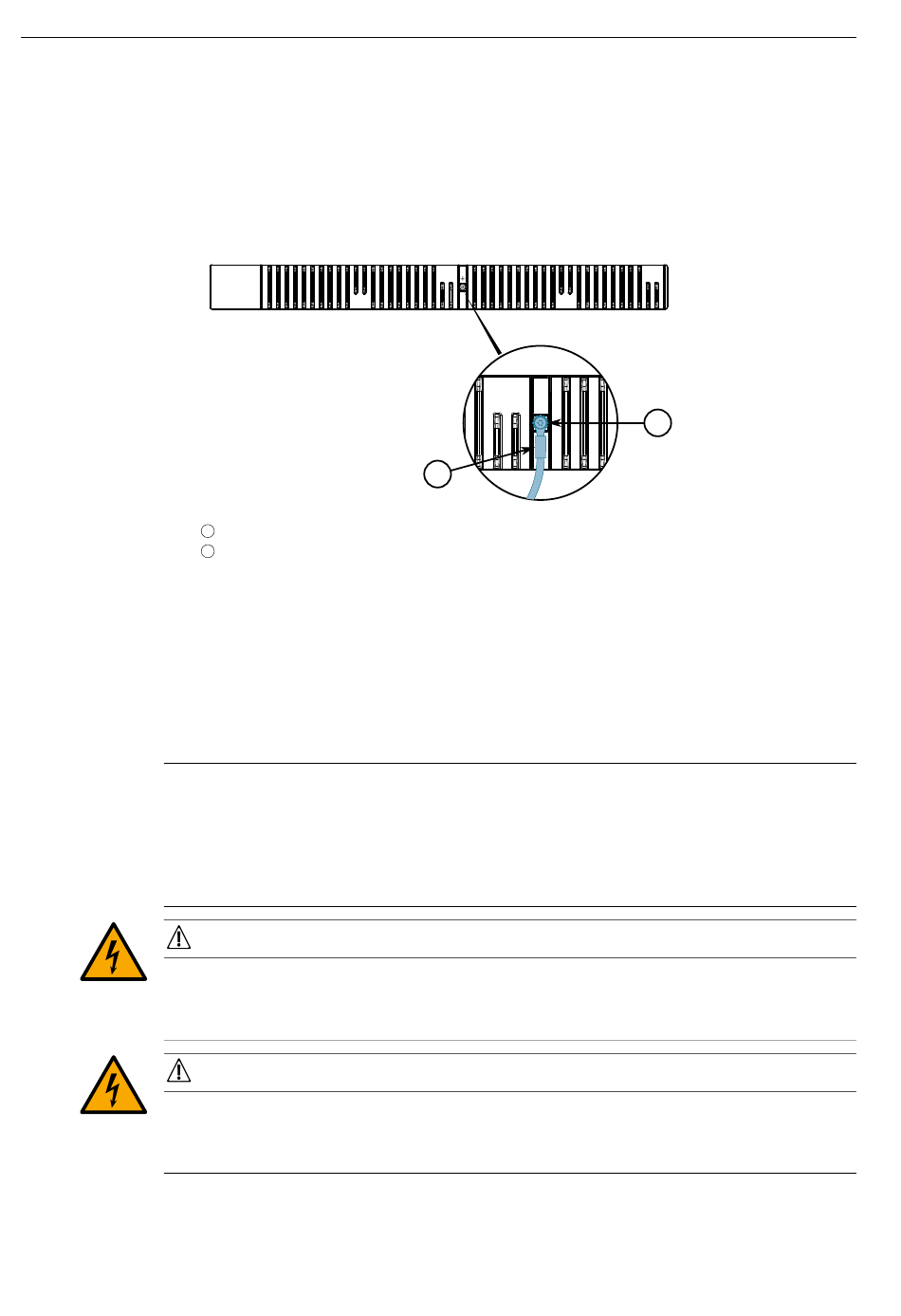

Abbildung 2.9 Gehäuse-Erdungsanschluss
