2.4.3
Montage des Geräts in einer Schalttafel
Für die Montage in einer Schalttafel kann der RUGGEDCOM RSG2100F mit zwei
jeweils auf den Gehäuseseiten vormontierten Hutschienen-Adaptern ausgeliefert
werden. Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer
Schalttafel zu befestigen.
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
2.5
Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei
Alarmbedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt
(NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet
oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (Ö).
RUGGEDCOM RSG2100F
Montagehandbuch, 04/2021, C79000-G8900-1344-10
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
1
1
Schraube
1
Schalttafel-/Hutschienen-Adapter
2

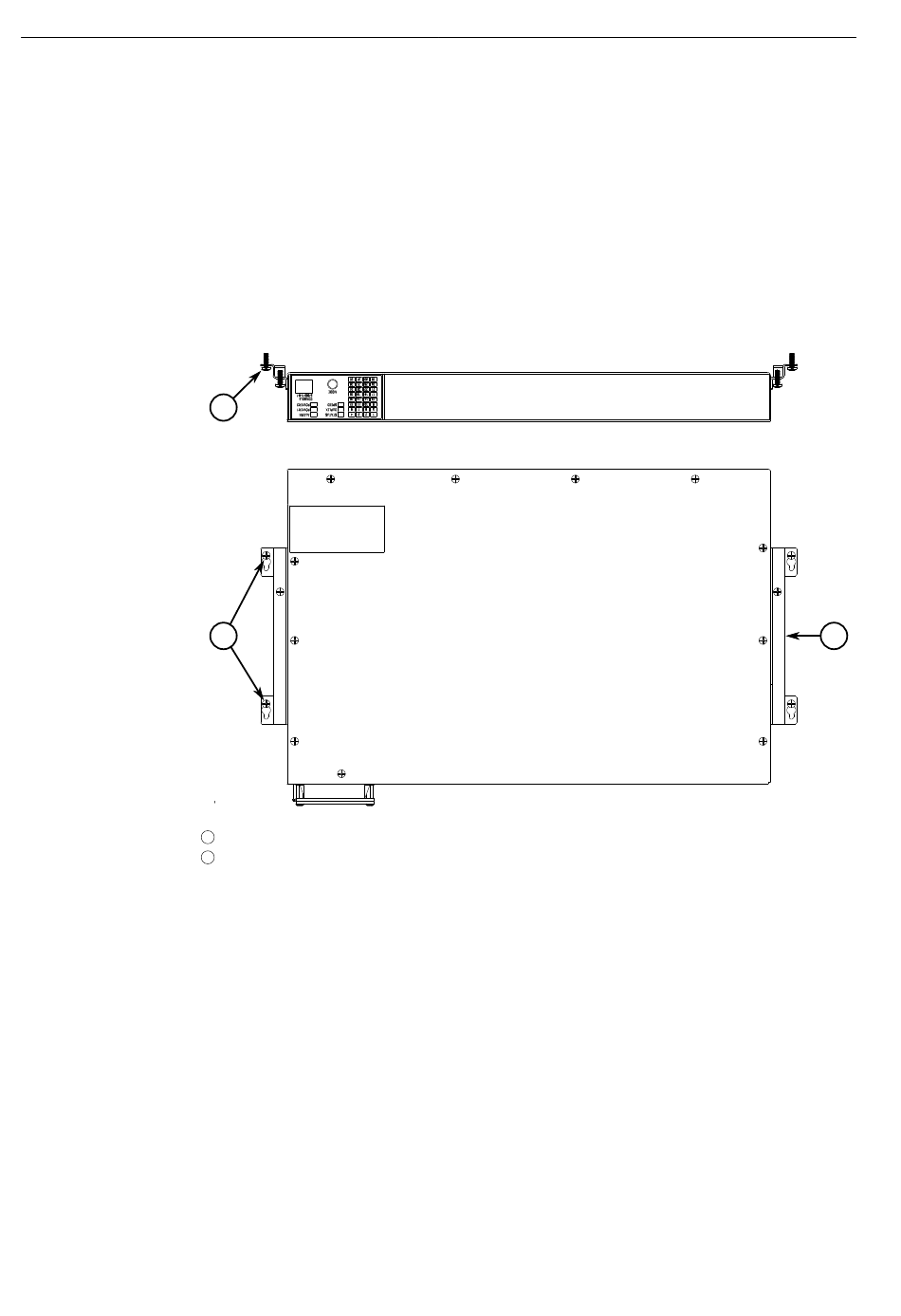

Abbildung 2.4
Schalttafeleinbau
Ziehen Sie die mitgelieferten Schrauben fest, um die Adapter in der Schalttafel
zu sichern.
2.4.3 Montage des Geräts in einer Schalttafel
Installation des Geräts
2
13
