Siemens RUGGEDCOM RST2228 Montagehandbuch Seite 29

Installieren des Geräts
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
1.
2.
3.
20
Verbinden Sie den Klemmenblock für die Spannungsversorgung mit dem Gerät.
1
Steckbare Reihenklemme
1
Reihenklemme mit Schraubanschluss
2

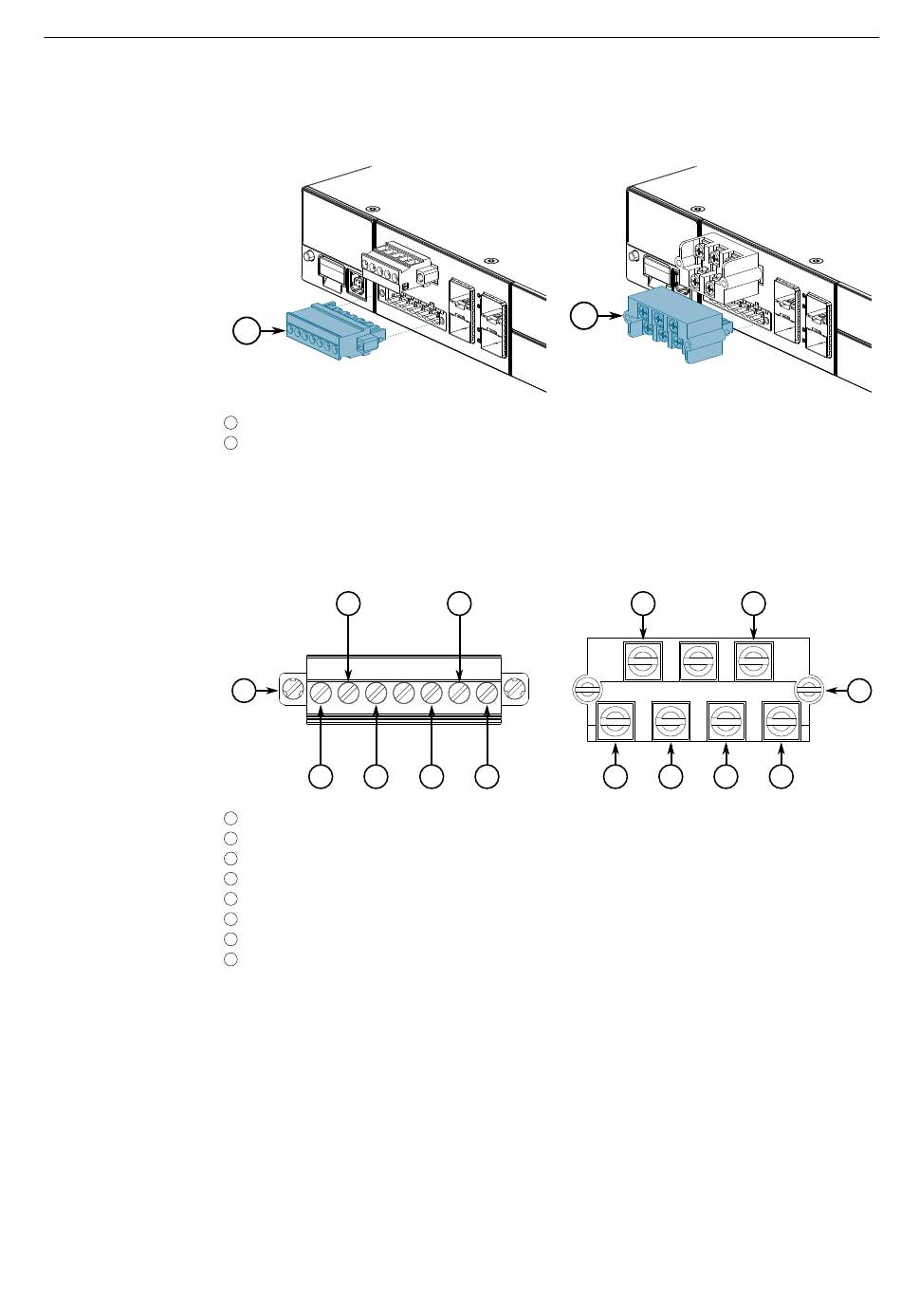

Abbildung 2.10 Montieren der Reihenklemme für die Stromversorgung
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für den Pluspol am Klemmenblock.
4
1
3 5
Steckbare Reihenklemme
1
Reihenklemme mit Schraubanschluss
2
Plusklemme (+) für PS1
3
Gehäuse-/Erdungsklemme für PS1
4
Minusklemme (-) für PS1
5
Plusklemme (+) für PS2
6
Gehäuse-/Erdungsklemme für PS2
7
Minusklemme (-) für PS2
8
Abbildung 2.11 Verdrahtung an DC-Reihenklemme
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für den Minuspol am Klemmenblock.
2
7
6 8
4 7
3 5 6 8
RUGGEDCOM RST2228
Montagehandbuch, 01/2022, C79000-G8900-1359-16
2
