Installieren des Geräts
2.3.1 Montage des Geräts in einem Baugruppenträger (Rack)
Hinweis
Detaillierte Abmessungen des Geräts zum Einbau in einem Baugruppenträger oder in
einer Schalttafel siehe
2.3.1 Montage des Geräts in einem Baugruppenträger (Rack)
Der RUGGEDCOM RST2228 kann mit separat erhältlichen Adaptern für die
Baugruppenträgermontage in einem Standardbaugruppenträger (19 Zoll bzw. 48
cm) montiert werden. Die Adapter können vorn oder hinten am Gehäuse installiert
werden.
Jeder Adaptersatz enthält vier Adapter.
Gehen Sie zur Montage des Geräts in einem Baugruppenträger wie folgt vor:
1.
2.
12
"Maßzeichnungen (Seite
Befestigen Sie die Montageadapter an den beiden Seiten des Gehäuses.
Montageadapter
1
Schraube
2

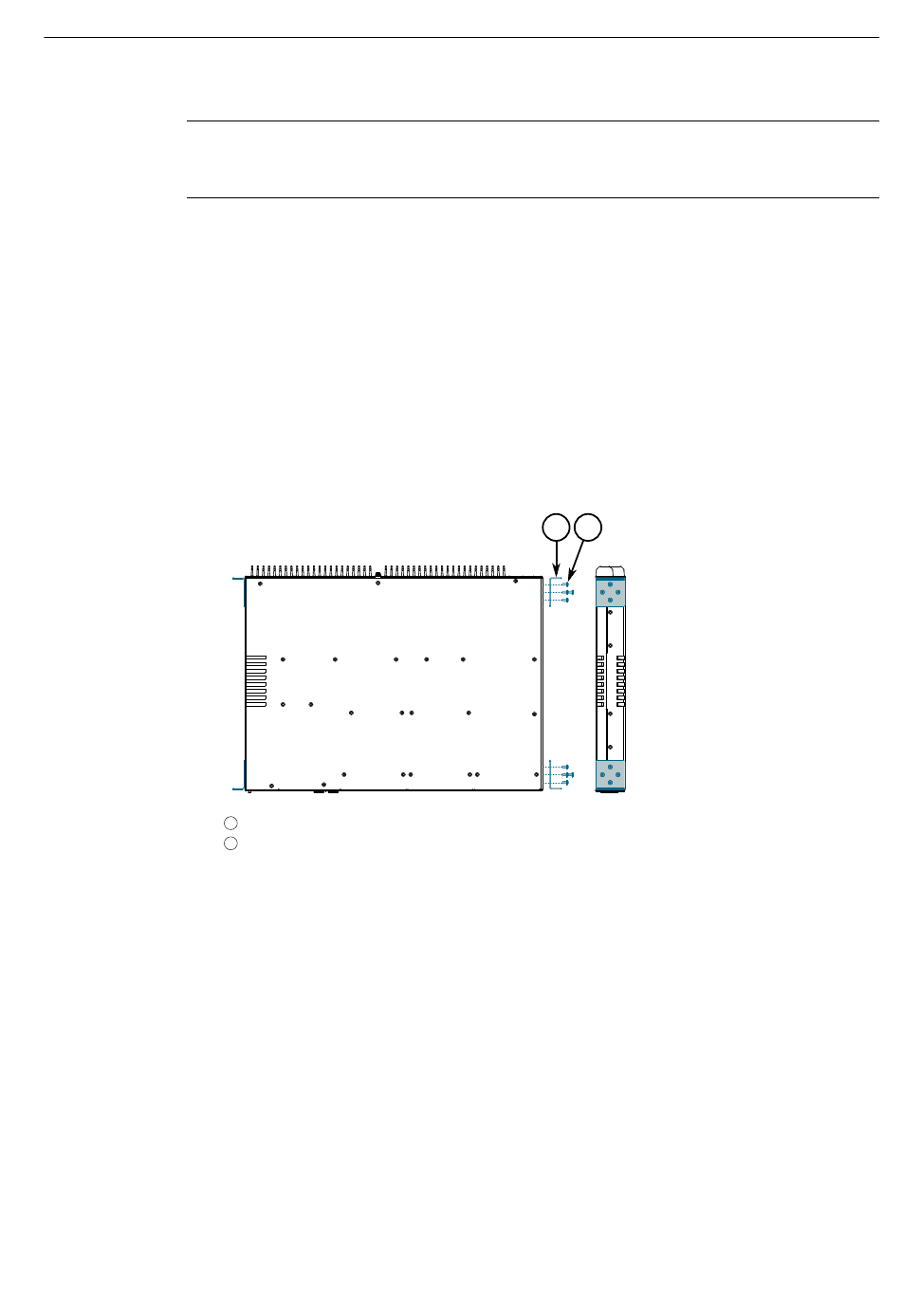

Abbildung 2.1 Einbau der Montageadapter
Schieben Sie das Gerät in den Baugruppenträger. Wenn die Module und Ports
von vorn zugänglich sein sollen, schieben Sie die Stromversorgungsseite des
38)".
1 2
