Installation des Geräts
2.5 Anschließen des ausfallsicheren Alarmrelais
3.
4.
2.5
Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei
Alarmbedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt
(NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet
oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (Ö).
Hinweis
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM
RST916P konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung
eines Alarms bei Stromausfall. Weitere Informationen finden Sie im "RUGGEDCOM
ROS Konfigurationshandbuch" für RUGGEDCOM RST916P.
14
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
1
1
Schraube (M5 oder #10-24)
1
Adapter für den Schalttafeleinbau
2

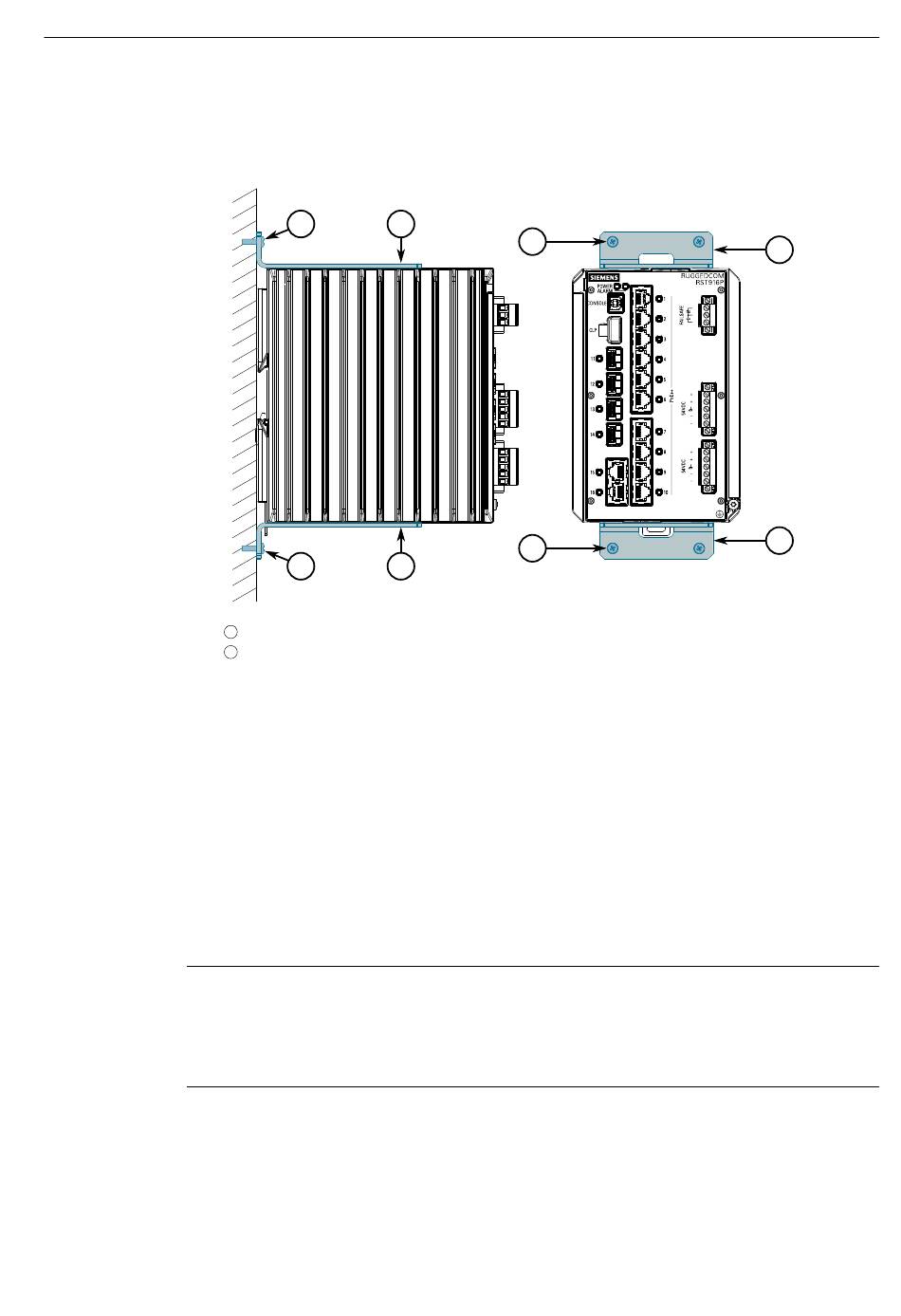

Abbildung 2.6
Schalttafelmontage (rückwärtige Montageausrichtung)
Befestigen Sie die Adapter mit Schrauben an der Schalttafel.
2
1
1
2
2
2
RUGGEDCOM RST916P
Montagehandbuch, 04/2022, C79000-G8900-1489-02
