2.3.2 Schalttafeleinbau des Geräts
Für die Montage in einer Schalttafel kann der RUGGEDCOM RST2228 mit Adaptern
auf jeder Gehäuseseite bestellt werden. Mithilfe der Adapter ist es möglich, das Gerät
mit Schrauben an einer Schalttafel zu befestigen.
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
RUGGEDCOM RST2228
Montagehandbuch, 01/2022, C79000-G8900-1359-16
Geräts zuerst ein. Kehren Sie die Einbaurichtung um, wenn Stromversorgungen,
Verwaltungsports und LEDs von vorn zugänglich sein sollen.
Hinweis
Da die im Gerät entstehende Wärme über das Gehäuse abgeführt wird, ist es
empfehlenswert, oberhalb des Gerätes einen Abstand von einer Einbaueinheit
bzw. 44 mm (1.75 in) zu belassen. Dies ermöglicht eine gewisse Luftkonvektion.
Eine Zwangsbelüftung ist nicht erforderlich. Jede zusätzliche Luftzirkulation
verringert die Umgebungstemperatur weiter und verbessert so die langfristige
Zuverlässigkeit aller im Baugruppenträger montierten Geräte.
Befestigen Sie die Adapter mit Schrauben M6 oder Nr. 10-32 im
Baugruppenträger.
Befestigen Sie die Montageadapter an den beiden Seiten des Gehäuses.
Montageadapter
1
Schraube
2

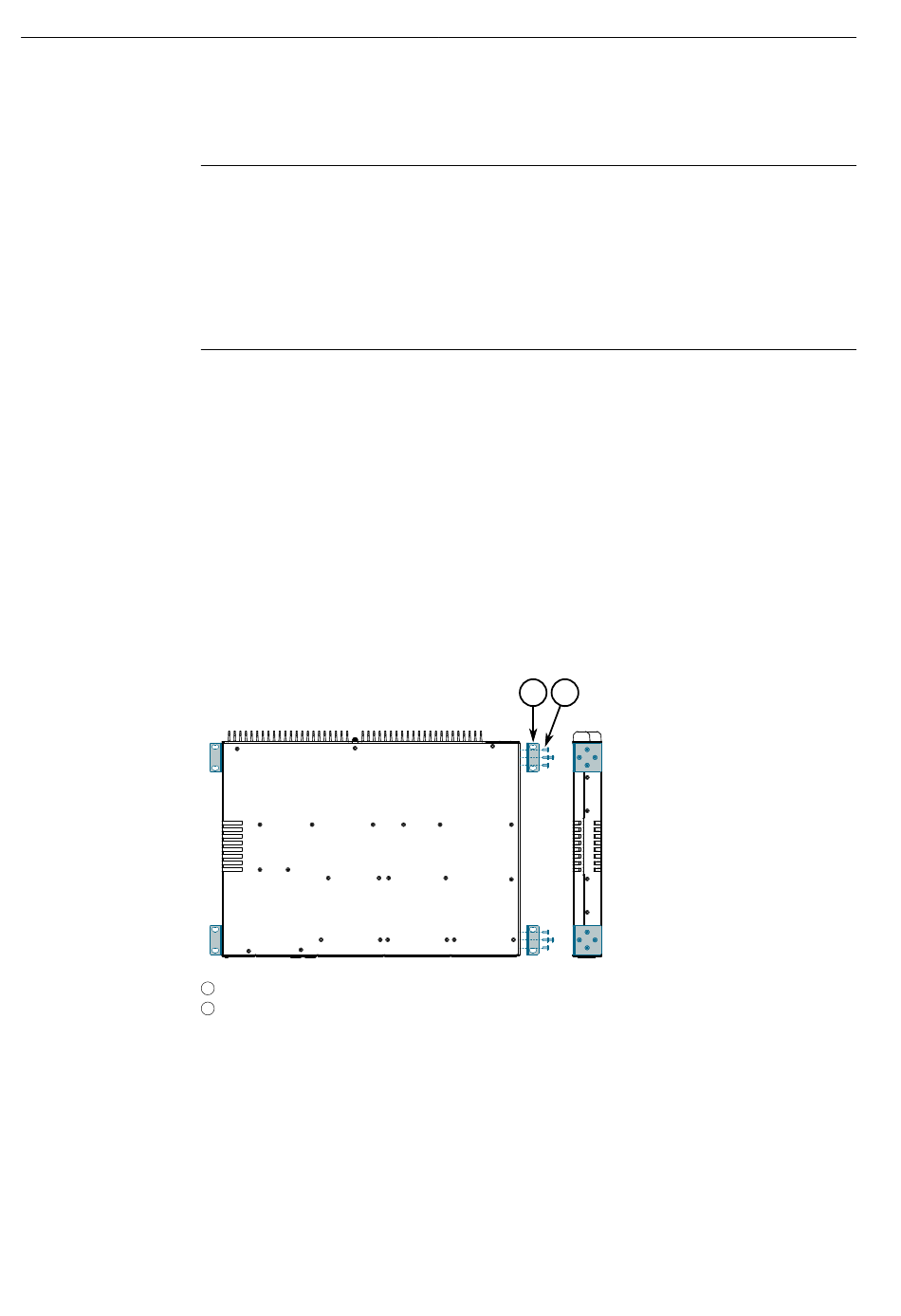

Abbildung 2.2 Einbau der Montageadapter
Installieren des Geräts
2.3.2 Schalttafeleinbau des Geräts
