Einleitung
1.2 Beschreibung
•
•
•
1.2

Beschreibung

Der RUGGEDCOM RST2228 besitzt verschiedene Ports, Steuerelemente und Anzeige-
LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung
dienen.

Ausrichtungsoptionen

Der RUGGEDCOM RST2228 ist in einer von zwei Optionen erhältlich:
•
2
Unterstützt Siemens Verkabelungssystem RJ45 FastConnect
Betriebstemperatur -40 bis 85 °C (-40 bis 185 °F) (lüfterlos)
Geeignet für Leiterplatten mit Schutzlackierung (optional)
Option 1
Statusanzeigefeld, Alarm-LED, Alarmabschalttaste (ACO), CLP-Steckplatz und
USB-Konsolenport befinden sich auf dem Frontbedienfeld.
5
1
2
3 4 6
Statusanzeigefeld
1
Alarmabschalttaste (ACO)
2
CLP-Steckplatz
3
USB-Konsolenport
4
Reihenklemme mit ausfallsicheren Alarmrelais
5
Reihenklemme Spannung
6
Anschlüsse für SFP/SFP+-Transceiver
7
Medienmodule
8
Gehäuse-Erdungsklemme
9

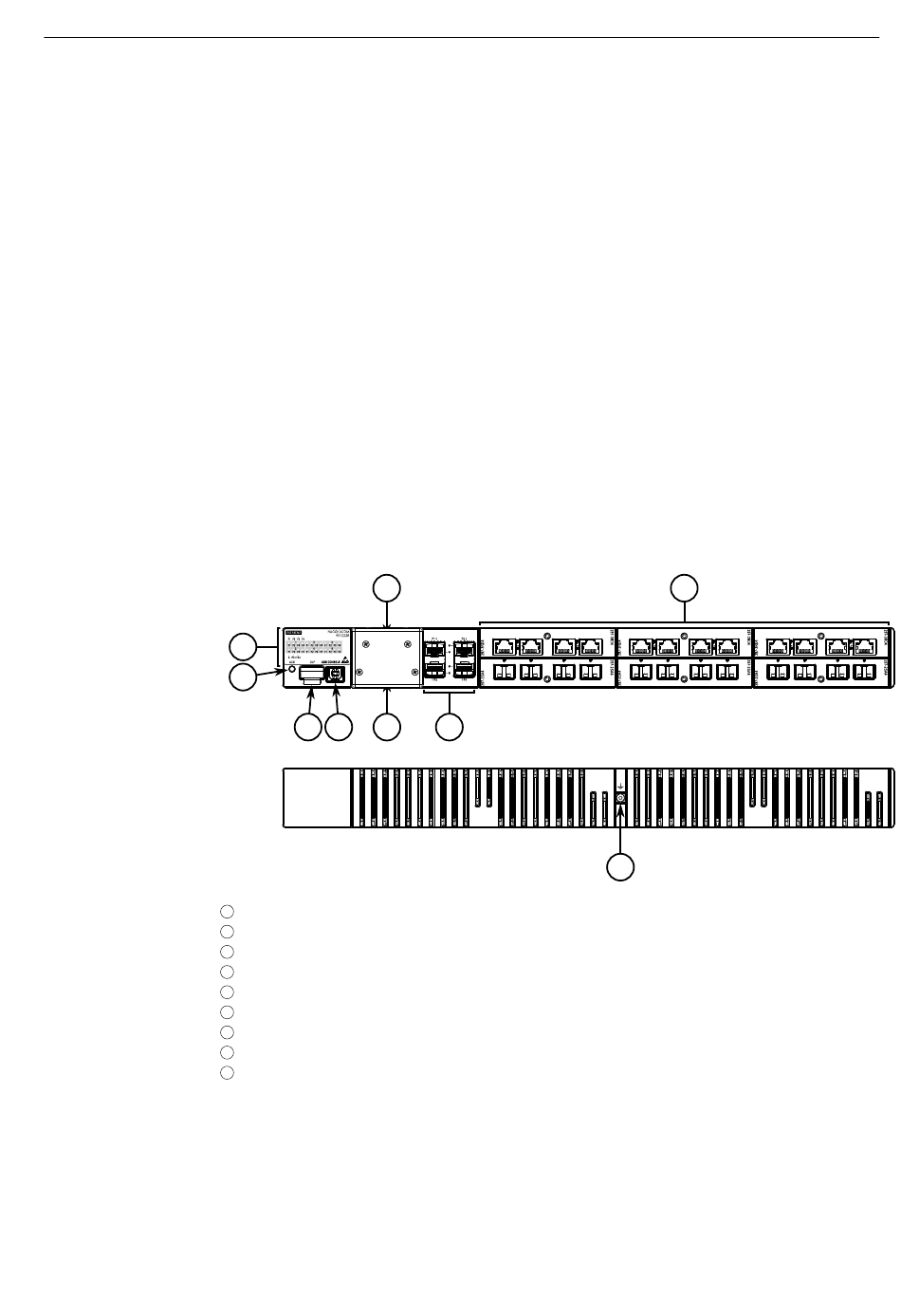

Abbildung 1.1 RUGGEDCOM RST2228 (Ausrichtung Bedienfeld nach vorne)
7
8
9
RUGGEDCOM RST2228
Montagehandbuch, 01/2022, C79000-G8900-1359-16
